ECP5701:TypeC PD取电,SINK,诱电,受电芯片

前言

USB PD是目前较为主流的快充协议，随着USB PD3.1的发布，输送功率最高可达240W。随着USB Type-C接口的普及，大多数电子产品开始使用Type-C接口进行电力传输，提及Type-C接口往往会和USB PD快充联想在一起。其中Type-C是一种新的接口规范，而USB PD是一种快速充电协议，因为Type-C接口带有专用的通讯线CC（channel configure）可以用于传输USB PD协议，所以经常会把USB PD和Type-C划分在一起，其实两者有本质的区别。

---

一、什么是PD快充？

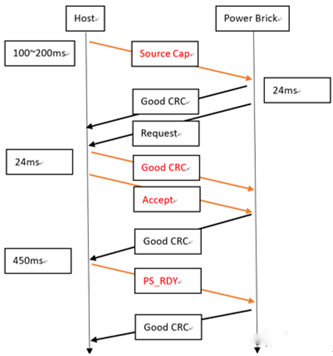

由上图可以看出USB PD通讯就是Host（Source）和Power Brick（Sink）之间的数据交互。

1、当Sink接入后（主机检测到5.1K下拉电阻的接入），主机（Source）将在100ms~200ms内会发送Source Cap（包含可提供电压档位的PDO）。

2、设备接收到主机发来的消息时会回复Good CRC进行响应，并在24ms内回复Request（请求需要的电压电流）。

3、主机收到设备发来的Request会回复Good CRC进行响应，并检测自身PDO是否支持设备Request，支持：会在24ms内回复Accept，不支持：回复Reject。

4、设备接收到主机发来的Accept/Reject&#x
