0、前言
主要参考：https://paul.pub/android-binder-driver/
作为一名新步入Android领域的职场老鸟，奈何最近环境不好，整体越来越卷的大背景下，本老鸟又新进入Android开发这个领域，后续工作基本应该是主攻Android Framework层的开发，辅助Android Applicatios层的开发，在这里记录一下个人的学习之旅，一方面方便自己学习总结，另一方面也方便后续的查漏补缺。整体学习基于Android 12 版本的代码。
1、Binder整体架构
先来一张经典的Binder架构图

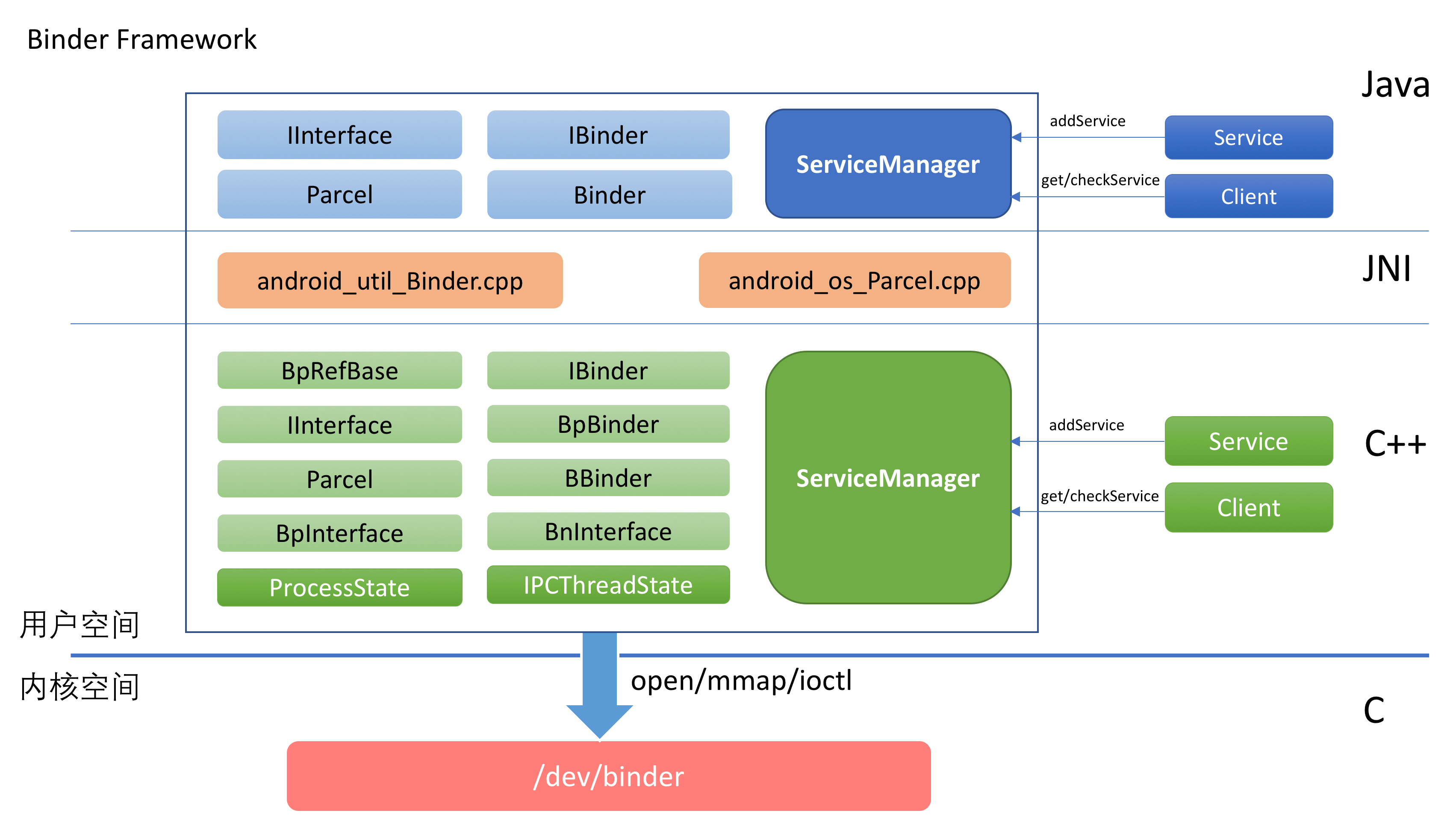

Binder机制从架构上大致可以分为三层：
- 驱动层，我们知道Android系统是基于Linux内核的，Binder驱动层则位于Linux内核中。Binder 驱动会将自己注册为一个misc device，并向上层提供一个dev/binder节点（此Binder节点并不会对应真实的硬件设备）。Binder驱动运行在内核态，提供了最底层的数据传递，对象标识，线程管理，调用过程控制等功能，是Binder实现跨进程通信的核心。
- Framework C++层，以驱动层为基础，Binder机制C++的封装实现。
- Framework Java层，Binder机制的Java层的封装实现，采用JNI调用复用C++层的实现。

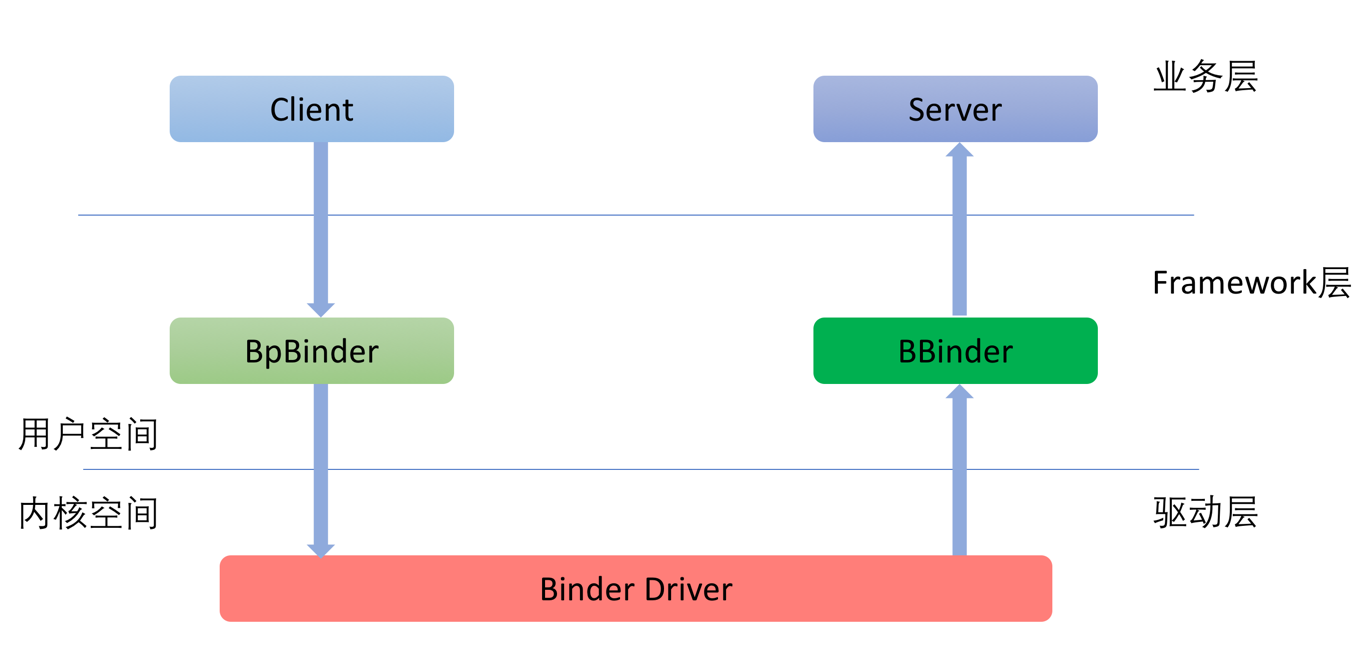

开发者可以在Framework之上利用Binder提供的机制来进行具体的业务逻辑开发。其实不仅仅是第三方开发者，Android系统中本身也包含了很多系统服务都是基于Binder框架开发的。既然是“进程间”通讯就至少牵涉到两个进程，Binder框架是典型的C/S架构。在下文中，我们把服务的请求方称之为Client，服务的实现方称之为Server。Client对于Server的请求会经由Binder框架由上至下传递到内核的Binder驱动中，请求中包含了Client将要调用的命令和参数。请求到了Binder驱动之后，在确定了服务的提供方之后，会再从下至上将请求传递给具体的服务。整个调用过程如下图所示：
2、Binder相关类继承关系

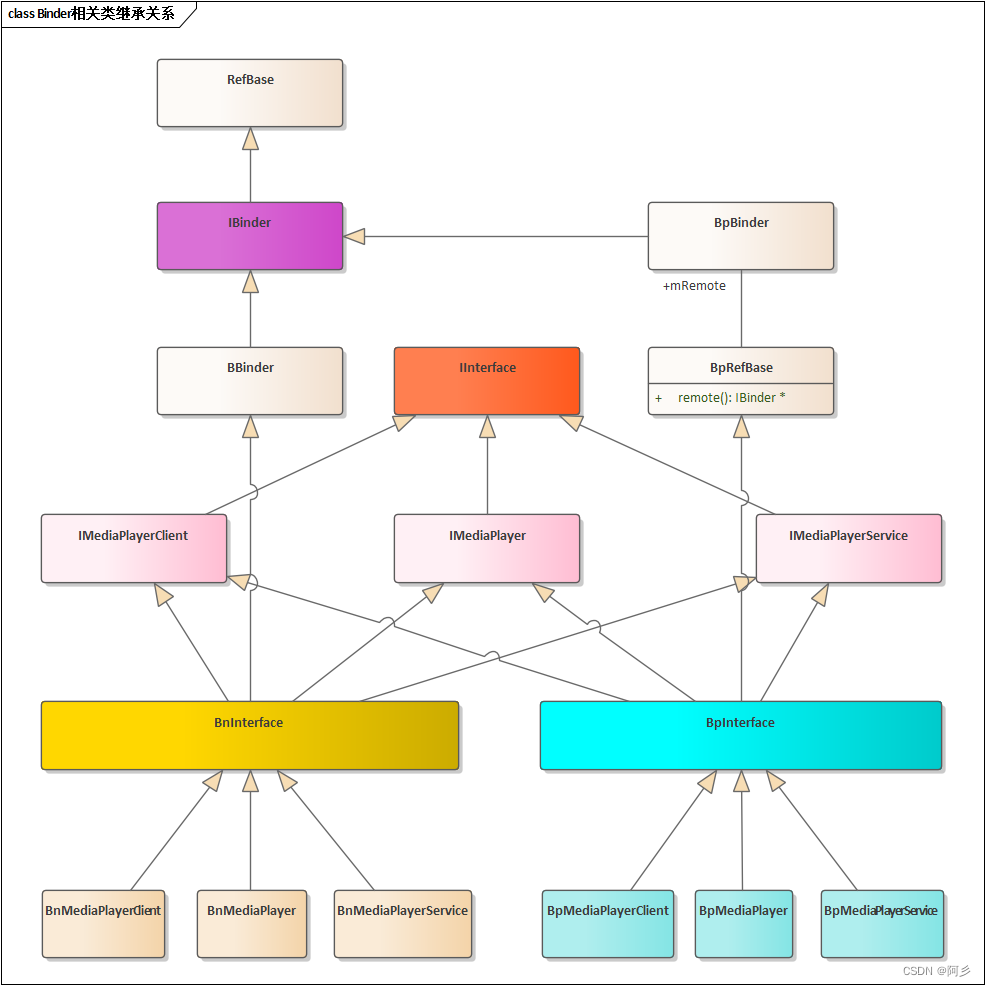

这里以MediaPlayer为例子展示一下Binder相关的各个类之间的关系
3、IBinder类
IBinder是负责binder通信机制的基类，它有两个子类——BpBinder和BBinder。BpBinder代表着proxy，而BBinder代表着service。
transact函数
virtual status_t transact(uint32_t code,
const Parcel& data,
Parcel* reply,
uint32_t flags = 0) = 0;
这是个纯虚函数，它肩负着binder数据传输的重任，从函数的名字就可以看出其重要性，子类Bpbinder和BBinder负责它的具体实现。BpBinder的此函数负责传输数据，而BBinder的此函数是负责接收数据。关于此函数的参数的解释如下：
- code:函数码值，每一个服务接口类中声明的虚函数都对应一个码值，proxy端通过将码值传递给service端，从而告知service端请求执行的函数。
- data：Parcel是Android中的容器类，用于装载数据。每个Parcel都对应一块内存buffer，用于存放数据。data中保存的是执行函数所需要的参数，proxy端把数据打包传递到service端，service端按照顺序读取参数，然后传递给对应的函数去执行。
- reply：指向Parcel对象的指针，和data不同的是，它是用来装载service执行函数后返回的结果。 proxy可以从此Parcel中读取service的返回值，比如service的函数执行完毕之后返回一个int值，那么就可以调用reply->readInt32()获得这个int值。
- flags：表示函数是同步调用还是异步调用。默认是同步调用，如果需要异步调用，flags会被赋值为IBinder::FLAG_ONEWAY。同步调用是阻塞的，必须等待service执行完毕返回执行结果之后proxy的执行流才得以继续，否则执行函数调用的线程就一直处于wait状态。
localBinder函数、remoteBinder函数
/* 返回一个BBinder对象 */
virtual BBinder* localBinder();
/* 返回一个BpBinder对象 */
virtual BpBinder* remoteBinder();

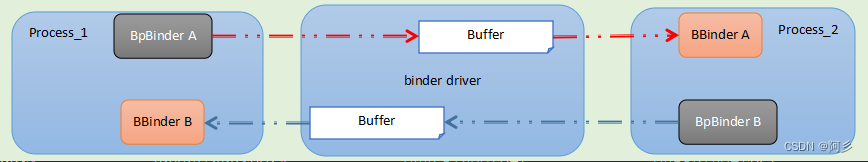

默认的实现都是返回NULL。在BBinder中实现了localBinder，在BpBinder中实现了remoteBinder。所以，如果要区分一个IBinder对象是local binder还是remote binder，那么调用IBinder对象的上述两个函数，对结果进行check就可以知道了。如果localBinder返回非空，那么就是一个local binder，如果remoteBinder返回非空，那么就是一个remote binder。在binder通信中，究竟什么是local binder，什么是remote binder呢？首先，继承自IBinder类的对象，都是binder对象。BBinder因为生存在服务进程中，所以称之为local binder，而BpBinder所对应的实体在另外一个进程中，所以称之为remote binder。BpBinder和BBinder对应关系可以参见下图：
linkToDeath函数
virtual status_t linkToDeath(const sp<DeathRecipient>& recipient,
void* cookie = nullptr,
uint32_t flags = 0) = 0;
这个函数是用来为BBinder注册死亡通知的。在客户端进程中，持有一个BpBinder，它对应着服务进程中的某个BBinder。如果服务进程crash了，那么BBinder也就不存在了，BpBinder就无法再和BBinder通信了。因为BBinder的死亡客户端是没法主动知道的，所以需要注册个死亡通知：当BBinder不存在了，死亡通知就会被派发，以便客户端进程能做一些善后的工作。这个函数只在BpBinder中实现了——很显然，BBinder不需要为自己注册死亡通知。 DeathRecipient是IBinder的一个内部类，它有一个纯虚函数的方法，需要用户自己去实现。
4、IInterface类
从抽象的角度来将，基类IBinder实现的是通信数据的传输。这些通信数据来自于顶层服务接口类，所以还需要为服务接口类IXXXService定义一个基类——IInterface。每一个服务接口类IXXXService都需要继承IInterface，IInterface.h中定义了一些和服务相关的变量和函数。 首先看看IInterface的定义：
class IInterface : public virtual RefBase
{
public:
IInterface();
static sp<IBinder> asBinder(const IInterface*);
static sp<IBinder> asBinder(const sp<IInterface>&);
protected:
virtual ~IInterface();
virtual IBinder* onAsBinder() = 0;
};
IInterface类相对于IBinder而言，简单了许多。值得关注的是函数asBinder，它返回了一个IBinder的指针。asBinder函数内部实际上是调用的虚函数virtual IBinder * onAsBinder() = 0，由之前的“全家福”可知，这个纯虚函数是由子类BpInterface和BnInterface实现。由此可知，可以从一个IInterfcae获得一个IBinder对象。下面看看两个模板类的不同实现：
// static
sp<IBinder> IInterface::asBinder(const IInterface* iface)
{
if (iface == nullptr) return nullptr;
return sp<IBinder>::fromExisting(const_cast<IInterface*>(iface)->onAsBinder());
}
// static
sp<IBinder> IInterface::asBinder(const sp<IInterface>& iface)
{
if (iface == nullptr) return nullptr;
return sp<IBinder>::fromExisting(iface->onAsBinder());
}
template<typename INTERFACE>
IBinder* BnInterface<INTERFACE>::onAsBinder()
{
return this;
}
template<typename INTERFACE>
inline BpInterface<INTERFACE>::BpInterface(const sp<IBinder>& remote)
: BpRefBase(remote)
{
}
template<typename INTERFACE>
inline IBinder* BpInterface<INTERFACE>::onAsBinder()
{
return remote();
}
BnInterfce的onAsBinder函数是直接返回的this指针，因为BnInterfce是由IBinder继承而来；BpInterface的onAsBinder函数调用基类BpRefBase的remote函数，返回BpRefBase内部的mRemote指针，这个指针指向的是IBinder对象，后面我们会讲到这个对象实际上是一个BpBinder对象。
两个宏定义：DECLARE_META_INTERFACE、IMPLEMENT_META_INTERFACE：
#define DECLARE_META_INTERFACE(INTERFACE) \
public: \
static const ::android::String16 descriptor; \
static ::android::sp<I##INTERFACE> asInterface(const ::android::sp<::android::IBinder>& obj); \
virtual const ::android::String16& getInterfaceDescriptor() const; \
I##INTERFACE(); \
virtual ~I##INTERFACE(); \
static bool setDefaultImpl(::android::sp<I##INTERFACE> impl); \
static const ::android::sp<I##INTERFACE>& getDefaultImpl(); \
\
private: \
static ::android::sp<I##INTERFACE> default_impl; \
\
// Macro to be used by both IMPLEMENT_META_INTERFACE and IMPLEMENT_META_NESTED_INTERFACE
#define DO_NOT_DIRECTLY_USE_ME_IMPLEMENT_META_INTERFACE0(ITYPE, INAME, BPTYPE) \
const ::android::String16& ITYPE::getInterfaceDescriptor() const { return ITYPE::descriptor; } \
::android::sp<ITYPE> ITYPE::asInterface(const ::android::sp<::android::IBinder>& obj) { \
::android::sp<ITYPE> intr; \
if (obj != nullptr) { \
intr = ::android::sp<ITYPE>::cast(obj->queryLocalInterface(ITYPE::descriptor)); \
if (intr == nullptr) {
/* 以 ServiceManager 为例子，这里创建的是BpServiceManager */ \
intr = ::android::sp<BPTYPE>::make(obj); \
} \
} \
return intr; \
} \
::android::sp<ITYPE> ITYPE::default_impl; \
bool ITYPE::setDefaultImpl(::android::sp<ITYPE> impl) { \
/* Only one user of this interface can use this function */ \
/* at a time. This is a heuristic to detect if two different */ \
/* users in the same process use this function. */ \
assert(!ITYPE::default_impl); \
if (impl) { \
ITYPE::default_impl = std::move(impl); \
return true; \
} \
return false; \
} \
const ::android::sp<ITYPE>& ITYPE::getDefaultImpl() { return ITYPE::default_impl; } \
ITYPE::INAME() {} \
ITYPE::~INAME() {}
IMPLEMENT_META_INTERFACE宏最终调用的是DO_NOT_DIRECTLY_USE_ME_IMPLEMENT_META_INTERFACE0宏的实现，这两个宏分别定义和实现了getInterfaceDescriptor函数以及asInterface函数，后面会使用到。
queryLocalInterface函数
以IMediaPlayerService为例子，IMediaPlayerService::asInterface这个函数首先会调用IBinder的queryLocalInterface函数检查IBinder的子类是否是一个本地service接口。在IBinder中提供了默认的实现：
sp<IInterface> IBinder::queryLocalInterface(const String16& /*descriptor*/)
{
return nullptr;
}
IBinder有两个子类：BpBinder和BBinder，BpBinder并没有对这个函数进行了重写，沿用了基类的默认实现方式。在BBinder的子类BnInterface中对这个函数进行了重写，在函数实现体中，如果检查传递的描述符字符串和自身的描述符相同，就返回this指针。
template<typename INTERFACE>
inline sp<IInterface> BnInterface<INTERFACE>::queryLocalInterface(
const String16& _descriptor)
{
if (_descriptor == INTERFACE::descriptor) return sp<IInterface>::fromExisting(this);
return nullptr;
}
所以对于IServiceManager::asInterface(const android::sp< android::IBinder >& obj)函数，如果形参IBinder引用obj指向的是一个BpBinder对象，那么obj->queryLocalInterface函数就返回NULL，需要以obj为参数构造一个BpServiceManager对象（继承自IServiceManager）;如果形参IBinder引用obj指向的是一个BBinder对象，返回的就是this指针。因为BnInterface< IServiceManager >作为BBinder的子类的同时也是IServiceManager的子类。
DECLARE_META_INTERFACE费劲心思声明的asInterface函数的作用是非常重要的，它可以直接从IBinder构造一个IServiceManager对象，从而屏蔽了这个对象究竟是本地service对象，还是一个remote代理对象。用户直接使用IServiceManager接口的指针就可以调用具体的函数实现，丝毫不用关心底层的实现细节。
本章主要学习了一下IBinder类和IInterface这两个类，分别负责Binder通信中的数据传输以及接口封装。下一章我们将结合具体的流程来学习一下IBinder类对象以及IInterface类对象具体是如何发挥作用的。
