本文将介绍基于ESP32的SPIFFS文件系统制作工具的使用，以及烧录上传至开发板流程。

什么是SPIFFS

• SPIFFS是一种专门为像ESP32/8266这种嵌入式设备而开发的微型文件系统，SPIFFS是设置在Flash中的一块空间，可以用来存放如网页、图片等体积小的静态资源，而无需采用存储于外部SD卡的方式。
• SPIFFS中的数据不会因为断电而丢失

如何操作SPIFFS

• 在程序代码中可以通过SPIFFS.begin()挂在FFS分区，进行文件的读写操作
• 具体操作函数以及程序范例可以参考我之前的文章
• 传送门:ESP32-SPIFFS的使用
• 如果之前的打不开请访问这个连接

完事了？还没有

每次通过程序代码去保存和修改文件也太麻烦了，因此有无像FlieZilla这样的工具，可以直接向开发板中传文件呢？

Arduino插件解决方案—ESP32 Sketch Data Upload

安装方式：

• https://github.com/me-no-dev/arduino-esp32fs-plugin
• 去release下载压缩包ESP32FS-1.0.zip
• 具体安装方法请参考Readme 这里仅大概介绍安装方式
• 安装路径：
  • windows： <home_dir>/Arduino/tools/ESP32FS/tool/esp32fs.jar
  • Macos ： ~/Documents/Arduino/ESP32FS/tool/esp32fs.jar
• 没有路径请新建文件夹！！


使用方式

• 创建一个空的工程.ino文件
• 在当前项目文件夹内创建data目录，存放用于上传的文件

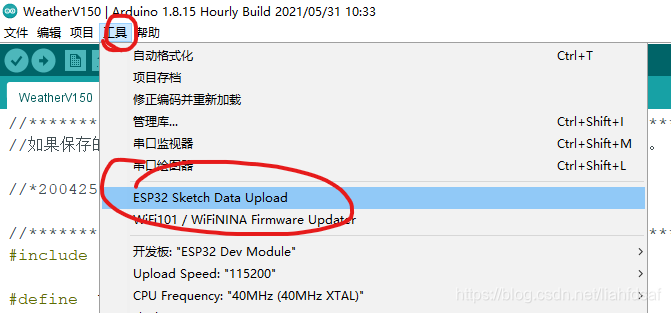

• 开始上传，点击工具—>ESP32 Sketch Data Upload即可上传

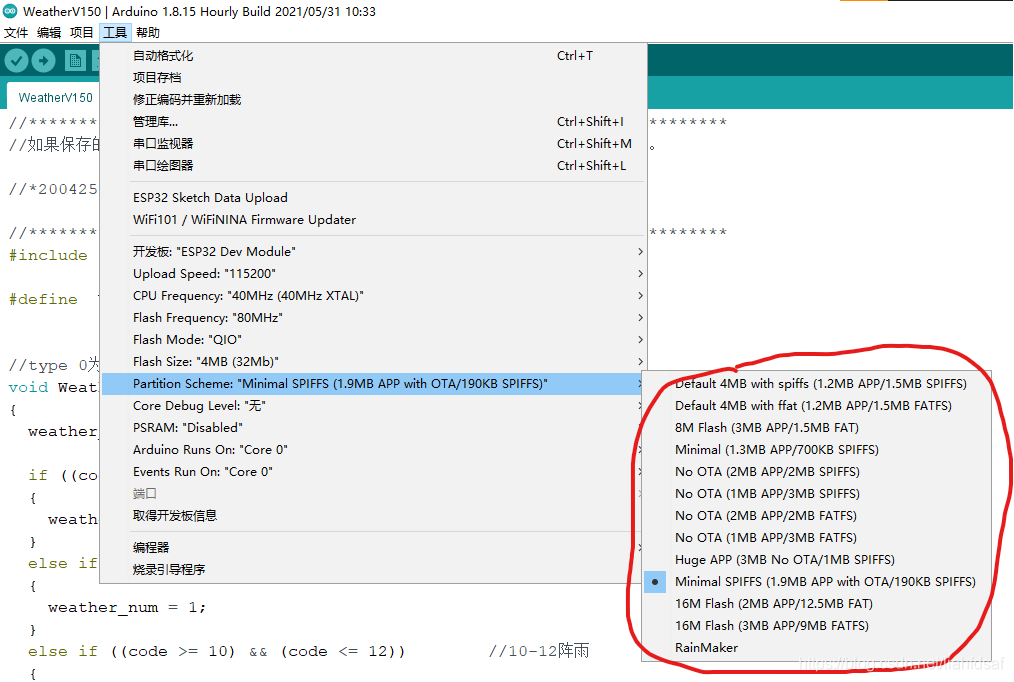

• **注意：**如下图所示可以选择SPIFFS的空间大小


评价

• 个人感觉这个工具很方便，但是不满足我的要求
• 对于单片机这样资源紧张的开发环境，当然要对每一部分的空间进行精确的定义
• 然而Arduino的这个插件却做不到

乐鑫官方解决方案—spiffsgen.py

• 强烈建议参考乐鑫官方文档！！
• 强烈建议参考乐鑫官方文档！！
• 强烈建议参考乐鑫官方文档！！

两步走

• 首先使用spiffsgen.py工具生成SPIFFS系统.bin文件
• 然后使用esptool.py官方烧录工具进行上传

下面说说我的操作

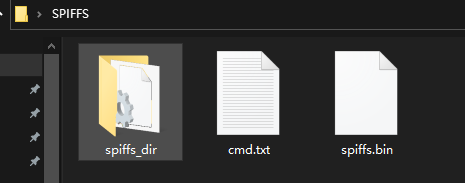

• 新建了一个文件夹spiffs_dir用于存放所有文件

• 执行如下命令生成bin文件

  python C:\Users\18037\Downloads\esp-idf-4.2\components\spiffs\spiffsgen.py 0x40000 spiffs_dir spiffs.bin

  • python spiffsgen.py A B C
  • 其中A是SPIFFS系统的空间大小，使用十六进制
  • B是文件夹
  • C是生成的bin文件名称

• 然后进行上传，确认开发板已连接电脑

  python C:\Users\18037\Downloads\esptool-master\esptool.py --chip esp32 --port COM4 --baud 115200 write_flash -z 0x360000 spiffs.bin

  • 主要修改write_flash -z 0x360000 spiffs.bin这一部分

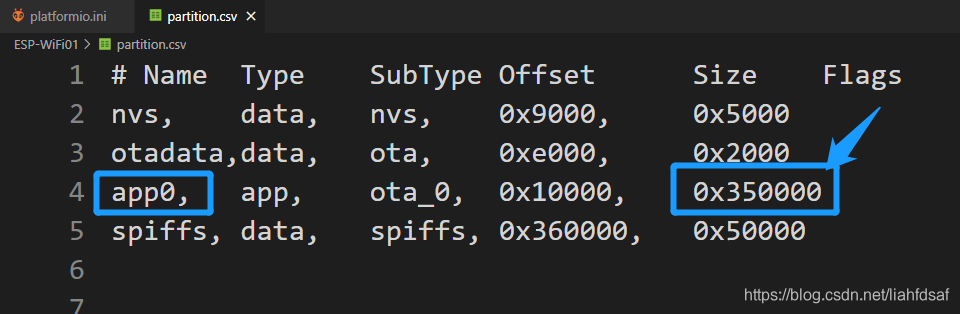

  • 0x360000是文件系统的偏移量
  • spiffs.bin是要烧录的文件

• 关于0x360000是文件系统的偏移量这句话

• 强烈建立参考我之前的文章ESP32-Flash分区，基于PlatfromIO-Arduino
