ESP32-S3 的 SPIFFS 文件系统

ESP32-S3的ROM，RAM，FLASH

存储器类型	描述	容量
内部存储器
ROM	用于存储固定的程序代码和数据	384KB
SRAM	用于存储运行时的程序数据	512KB
RTC SRAM	在深度睡眠模式下仍然保持数据	16KB
外部存储器
PSRAM	片外用于存储运行时的程序数据	最大16MB
特殊存储器
RTC FAST memory	可以作为指令存储器也可以作为数据存储器进行访问	-
RTC Slow memory	从深度睡眠模式唤醒后必须要运行的代码要放在 RTC 存储器中	-
SPI Flash	片外通过 SPI接口外接	最大16MB

对于片外的Flash 它是可读可写的，由于它的容量高达16MB，这意味着我们可以在其中存储大量的配置文件、图像、音频文件，甚至是一些小型的视频文件，可以尝试很多有趣的项目和应用

Flash分区表

ESP32-S3 的 Flash 存储器，它被划分为多个分区，每个分区都有特定的用途。

而Flash分区表它定义了 Flash 存储器的布局。Flash 分区表中的每个条目都描述了一个分区的属性，包括其在 Flash 中的位置（偏移量）、大小、类型、以及其他一些属性。

如何配置分区表

在使用分区表时，最简单的方法就是打开项目配置菜单（idf.py menuconfig），并在 CONFIG_PARTITION_TABLE_TYPE 下选择一个预定义的分区表：

“Single factory app, no OTA”
“Factory app, two OTA definitions”

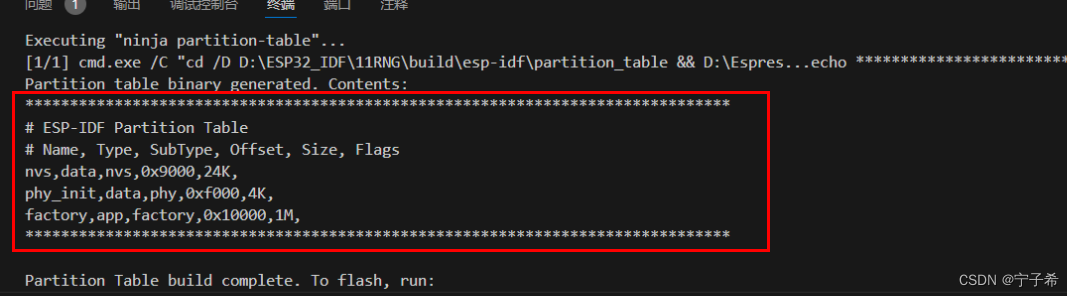

如果想要查看当前使用的分区表只要在终端运行 idf.py partition-table ，即可以打印当前使用分区表的信息摘要。
在这里插入图片描述
这里我使用的Single factory app, no OTA分区表

自定义分区表

关于自定义分区表可以查看我写的另一篇博客
15-partition table （分区表）

Flash 分区表的结构

以下是 “Factory app, two OTA definitions” 选项的分区表信息摘要:

# ESP-IDF Partition Table
# Name,   Type, SubType, Offset,  Size, Flags
nvs,      data, nvs,     0x9000,  0x4000,
otadata,  data, ota,     0xd000,  0x2000,
phy_init, data, phy,     0xf000,  0x1000,
factory,  app,  factory, 0x10000,  1M,
ota_0,    app,  ota_0,   0x110000, 1M,
ota_1,    app,  ota_1,   0x210000, 1M,

Factory app, two OTA definitions相比Single factory app, no OTA多了otadata，ota_0，ota_1这三个分区

这三个分区在 ESP32-S3 的 OTA（Over-The-Air）更新机制中起着重要的作用。它们三个共同支持 ESP32-S3 的 OTA 更新功能，使设备能够在固件正常运行时根据接收数据（如通过 Wi-Fi 或蓝牙）进行自我更新。

ESP32-S3启动时启动加载器会查询 “otadata” 分区的数据，以判断该从哪个 OTA 应用程序分区加载程序，如果不存在 “otadata” 分区则会从factory分区启动

SPIFFS介绍

前面铺垫了这么多，存储有了，哪怎么使用这些空间呢，这就需要文件管理系统了，在我们的windows电脑里有NTFS文件系统，在安卓手机里有F2FS 文件系统，而对于ESP32有SPIFFS文件系统。

SPIFFS（Serial Peripheral Interface Flash File System）是 ESP32-S3 的内存管理系统。更具体地说，它是一种在你的 ESP32 关机后不会擦除的内存存储。你可以使用它进行数据记录，保存访问代码，存储文件，以及记住用户输入的设置。

SPIFFS有以下特性和用处

在指定的地址保存的数据不会因为重新更新而删除（如用户配置好的用户设置）
不用外置的SD卡，节约硬件资源
保存HTML和CSS文件以及建立Web服务器
SPIFFS 是一个用于 SPI NOR flash 设备的嵌入式文件系统，支持磨损均衡、文件系统一致性检查等功能。
目前，SPIFFS 尚不支持目录，但可以生成扁平结构。如果 SPIFFS 挂载在 /spiffs 下，在 /spiffs/tmp/myfile.txt 路径下创建一个文件则会在 SPIFFS 中生成一个名为 /tmp/myfile.txt 的文件，而不是在 /spiffs/tmp 下生成名为 myfile.txt 的文件；

SPIFFS 与 NVS 的区别

SPIFFS（Serial Peripheral Interface Flash File System）和 NVS（Non-Volatile Storage）都是 ESP32-S3 的存储系统，但它们有一些关键的区别。

NVS 在 SPI NOR flash 上实现了一个有容错性，和磨损均衡功能的键值对存储。
NVS 可以存储一些 PHY 初始化数据，也可以存储其他数据，一些断电存储的数据建议放在这里。

总的来说，SPIFFS 更适合用于存储文件，而 NVS 更适合用于存储键值对数据。具体使用哪种存储系统，取决于应用需求。

SPIFFS 的使用

1️⃣注册装载 SPIFFS

该函数使用给定的路径前缀将 SPIFFS 注册并装载到 VFS，其函数原型如下所示：

esp_err_t esp_vfs_spiffs_register(const esp_vfs_spiffs_conf_t * conf);

该函数的形参描述，如下表所示：

形参	描述
conf	指向 esp_vfs_spiffs_conf_t 配置结构的指针

需要解释一下，函数名esp_vfs_spiffs_register中的VFS（虚拟文件系统）是操作系统内核的抽象层，统一了不同文件系统的接口，使应用程序能够通过通用接口访问各种底层文件系统。ESP32 中的 SPIFFS 就是通过 VFS 来提供文件系统支持的。

该函数的使用示例，如下所示：

#include "driver/gpio.h"

void example_fun(void)
{
    /* 配置 SPIFFS 文件系统各个参数 */
    esp_vfs_spiffs_conf_t conf = {
        .base_path = mount_point,         // 设置挂载点的路径
        .partition_label = partition_label, // 设置SPIFFS的分区标签
        .max_files = max_files,            // 设置文件系统支持的最大文件数
        .format_if_mount_failed = true,    // 如果挂载失败，是否尝试格式化分区
    };

    /* 使用上面定义的设置来初始化和挂载 SPIFFS 文件系统 */
    esp_err_t ret_val = esp_vfs_spiffs_register(&conf); // 注册并装载 SPIFFS
}

2️⃣获取 SPIFFS 的信息

该函数用于获取 SPIFFS 的信息，其函数原型如下所示：

esp_err_t esp_spiffs_info(const char* partition_label, size_t *total_bytes, size_t *used_bytes);

该函数的形参描述，如下表所示：

形参	描述
partition_label	指向分区标签的指针，分区表名称
total_bytes	存放文件系统的大小
used_bytes	存放文件系统中当前使用的字节数

该函数的使用示例，如下所示：

#include "esp_spiffs.h"

void app_main(void)
{
    size_t total = 0, used = 0;
    esp_spiffs_info(partition_label, &total, &used);	//获取信息
    printf("Flash chip size: %d\n", total);
    printf("Used size: %d\n", used);
}

3️⃣注销和卸载 SPIFFS

该函数从 VFS 注销和卸载 SPIFFS，其函数原型如下所示：

esp_err_t esp_vfs_spiffs_unregister(const char* partition_label);

该函数的形参描述，如下表所示：

形参	描述
partition_label	指向分区表的指针，分区表名称

该函数的使用示例，如下所示：

#include "driver/gpio.h"

void example_fun(char *partition_label)
{
    esp_vfs_spiffs_unregister(partition_label); // 注销和卸载 SPIFFS
}

除了上面这三个函数外，常常还需要调用到了 C 库的函数，对这块遗忘的博友可以看下下面这篇博客来复习一下
C语言文件操作

程序示例

在 flash 指定区域新建 holle.txt 文件，然后对这文件进行读写操作

首先我们需要在分区表中创建一块分区，用以存放holle.txt 文件，具体方法可以查看我写的另一篇文章，这里我就不多赘述了
15-partition table （分区表）

这里是我配置的分区表，可以参考一下

# ESP-IDF Partition Table
# Name,   Type, SubType, Offset,  Size,   Flags
nvs,      data, nvs,     0x9000,  0x6000,
phy_init, data, phy,     0xf000,  0x1000,
factory,  app,  factory, 0x10000, 1M,
SPIFFS,   data, spiffs,  0x110000, 1M,

程序如下

#include "esp_spiffs.h"
#include "esp_log.h"

void app_main(void){

    // 初始化 SPIFFS
    esp_vfs_spiffs_conf_t conf = {
      .base_path = "/spiffs",  // 指定 SPIFFS 的挂载路径
      .partition_label = "SPIFFS",  // 分区标签，如果为 NULL，则使用默认的 SPIFFS 分区
      .max_files = 5,  // SPIFFS 可以打开的最大文件数
      .format_if_mount_failed = true  // 如果挂载失败，是否格式化 SPIFFS
    };

    // 注册 SPIFFS 到 VFS
    esp_err_t ret = esp_vfs_spiffs_register(&conf);

    // 检查 SPIFFS 是否成功初始化
    if (ret != ESP_OK) {
        if (ret == ESP_FAIL) {
            ESP_LOGE("TAG", "无法挂载或格式化文件系统");
        } else if (ret == ESP_ERR_NOT_FOUND) {
            ESP_LOGE("TAG", "未找到 SPIFFS 分区");
        } else {
            ESP_LOGE("TAG", "无法初始化 SPIFFS (%s)", esp_err_to_name(ret));
        }
        return;
    }

    // 写入文件
    FILE* f = fopen("/spiffs/hello.txt", "w");  // 打开一个文件进行写入
    if (f == NULL) {
        ESP_LOGE("TAG", "无法打开文件进行写入");
        return;
    }
    fprintf(f, "你好，世界！\n");  // 向文件中写入数据
    fclose(f);  // 关闭文件

    // 读取文件
    char line[64];
    f = fopen("/spiffs/hello.txt", "r");  // 打开一个文件进行读取
    if (f == NULL) {
        ESP_LOGE("TAG", "无法打开文件进行读取");
        return;
    }
    fgets(line, sizeof(line), f);  // 从文件中读取一行数据
    fclose(f);  // 关闭文件

    // 打印文件内容
    printf("从文件中读取：'%s'\n", line);

    // 卸载 SPIFFS
    esp_vfs_spiffs_unregister(NULL);  // 从 VFS 中注销 SPIFFS
}

在这个项目中首先初始化 SPIFFS，然后在 /spiffs 目录下创建一个名为 hello.txt 的文件，并向其中写入 “Hello World!\n”。然后，它打开这个文件并读取其中的内容，最后打印出读取到的内容。在完成所有操作后，它将卸载 SPIFFS。

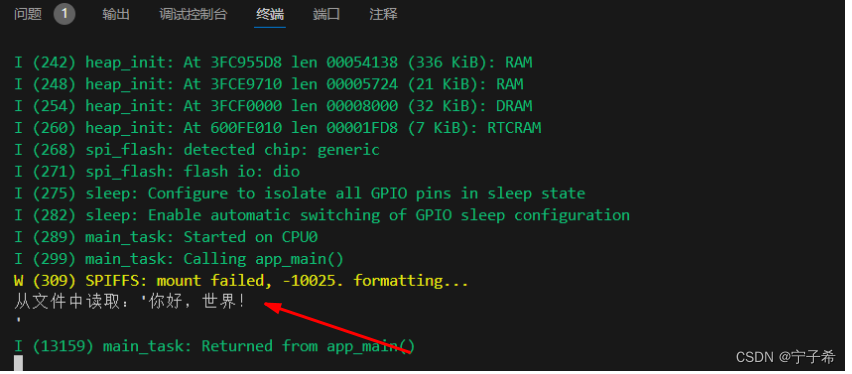

编译下载打开串口三步走 效果和我们期望的一样，实验成功
在这里插入图片描述

spiffsgen.py

每次通过程序代码去保存和修改文件也太麻烦了，那么有没有一种工具，可以直接向开发板中传文件呢？

SPIFFS 提供了一个 Python 工具 spiffsgen.py，用于从主机文件夹内容生成文件系统镜像。使用方法就两步。

1️⃣制作spiffs文件系统镜像
打开终端并运行以下命令即可使用 spiffsgen.py:

python spiffsgen.py <image_size> <base_dir> <output_file>

参数（必选）说明如下：

image_size：分区大小，用于烧录生成的 SPIFFS 镜像；
base_dir：创建 SPIFFS 镜像的目录；
output_file：SPIFFS 镜像输出文件（也就是生成的bin文件的文件名）。

🚨注意（spiffsgen.py）这个空要用spiffsgen.py这个文件的绝对路径
这是我电脑上spiffsgen.py的位置

"D:\Espressif\frameworks\esp-idf-v5.2.1\components\spiffs\spiffsgen.py"

举个例子

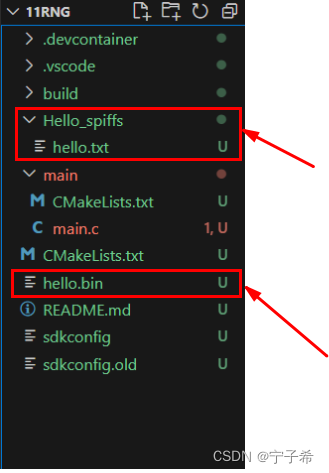

首先我在项目中创建一个新文件夹，用来存放需要上传给开发板的内容，我就起名叫 Hello_spiffs，之后我又在这个文件夹中创建了一个文件 hello.txt，这是一个文本文件，分区大小我想要256 KB（也就是0x40000）

这样此时我就应该在控制台输入以下命令即可使用 spiffsgen.py

python D:\Espressif\frameworks\esp-idf-v5.2.1\components\spiffs\spiffsgen.py 0x40000 Hello_spiffs hello.bin

运行后如愿得到hello.bin文件
在这里插入图片描述
2️⃣烧写spiffs文件系统镜像
生成二进制文件后，我们可以使用 esptool.py 工具将生成的二进制文件烧录到 ESP32-S3 的 Flash 存储器中。以下是一个示例命令：

python esptool.py --chip esp32-s3 --port COM16 --baud 115200 write_flash -z 0x110000 hello.bin

其中：

0x110000 是文件系统的偏移量
hello.bin 是要烧录的文件。

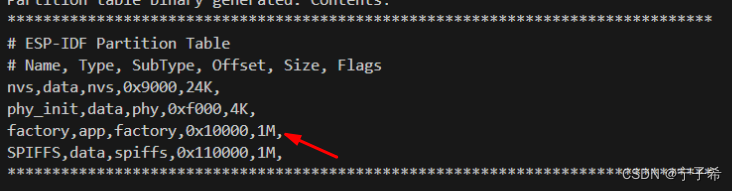

主要修改这两个部分，关于文件系统的偏移量要写多少，我们可以查看一下当前使用的分区表 (在终端运行 idf.py partition-table )
在这里插入图片描述

以我的为例factory分区划到了0x10000，大小1M（也就是0x100000），所以我们需要偏移0x110000，到我们自己创建的SPIFFS分区

同样我们还需要找到电脑上esptool.py 程序的路径

"D:\Espressif\frameworks\esp-idf-v5.2.1\components\esptool_py\esptool\esptool.py"

修改好命令，复制到终端上，回车运行

python D:\Espressif\frameworks\esp-idf-v5.2.1\components\esptool_py\esptool\esptool.py --chip esp32-s3 --port COM16 --baud 115200 write_flash -z 0x110000 hello.bin

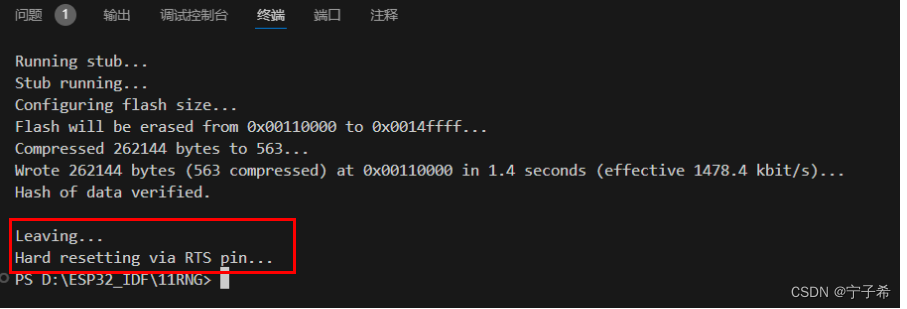

恭喜你如果输出以下信息就表示数据上传成功了
在这里插入图片描述

🚨注意事项

如果 ESP32-S3 在文件系统操作期间断电，可能会导致 SPIFFS 损坏。但是仍可通过 esp_spiffs_check 函数恢复文件系统。
当文件系统空间不足时，垃圾收集器会尝试多次扫描文件系统来寻找可用空间。

结论

SPIFFS 是 ESP32-S3 的一个强大的功能，它提供了一种简单而有效的方式来在设备上存储和检索数据。尽管它有一些限制，但对于大多数应用来说，这些限制并不构成问题。通过学习理解了 SPIFFS 的工作原理和如何在我的项目中使用它，我已经可以充分利用 ESP32-S3 的这一功能。同时，理解了SPIFFS 和 NVS 的区别也同样帮助我能更好地选择适合的存储系统。希望这篇博客对您有所帮助！

参考资料
正点原子DNESP32S3 开发板教程-IDF 版
乐鑫编程指南分区表
 SPIFFS 文件系统
