【单片机基础篇】三极管

三极管详解

        三极管，全称应为半导体三极管，也称双极型晶体管、晶体三极管，是一种控制电流的半导体器件。其作用是把微弱信号放大成幅度值较大的电信号，也用作无触点开关。在基极以微弱电流来控制集电极和发射极间的大电流（以NPN型为例）。

      对三极管放大作用的理解，切记一点：能量不会无缘无故的产生，所以，三极管一定不会产生能量。

      最大的电压电流不超过本身电源提供的电压电流，可以理解为芯片发出的信号微弱，不能正常使器件正常工作，这样这时候就需要一个中间件，能接收微弱信号且能触发强电流的中间件。

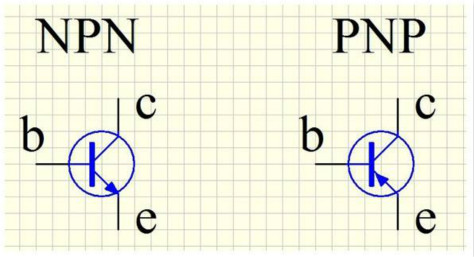

NPN和PNP三极管的区别

        通常，NPN晶体管在集电极带有负载，负载由流向基极的正电流控制，然后将发射极拉到地，从而使电流从集电极流到发射器，这被称为集电极负载使能。

        对于PNP型三极管，发射极位于电源电压的正极侧，负载位于集电极侧，通过向基极引入负电流使其接地（被标注成V-,负电压或接地）。







物理原理

       基区b没信号时候，发射区e自由电子很多，集电区自由电子很少，当基区b启动触发信号，电压会使发射区的通过势堆基区b流向集电区，当基区b电压信号越大，电子通过势
