python绘制同时两个函数



from pylab import *

import numpy

import matplotlib.pyplot as plt

import mpl_toolkits.axisartist as axisartist

#导入辅助工具包里面的坐标轴系设置方法axisartist

X = np.linspace(-np.pi*6, np.pi*6, 2048, endpoint=True)

C,S = np.sin(X), 2*(np.cos(X))

# 创建一个新的 1 * 1 的子图，接下来的图样绘制在其中的第 1 块（也是唯一的一块）

fig = plt.figure()

ax = axisartist.Subplot(fig, 111)

fig.add_axes(ax)

#隐藏原来的所有坐标轴

ax.axis[:].set_visible(False)

#ax.new_floating_axis代表添加新的坐标轴,给x坐标轴加上箭头

ax.axis["x"] = ax.new_floating_axis(0,0)

ax.axis["x"].set_axisline_style("-|>", size = 1.0) #实心箭头

#添加y坐标轴，且加上箭头

ax.axis["y"] = ax.new_floating_axis(1,0)

ax.axis["y"].set_axisline_style("-|>", size = 1.0)

#设置x、y轴上刻度显示方向

ax.axis["x"].set_axis_direction("top")

ax.axis["y"].set_axis_direction("right")

# 绘制曲线，使用蓝色的、连续的、宽度为 1 （像素）的线条

ax.plot(X, C, linewidth=1, linestyle="-", label="sin(X)")

ax.plot(X, S, linewidth=1, linestyle="-", label="2*cos(X)")

legend(loc='upper left')

# 设置轴的上下限

xlim(-np.pi*3, np.pi*3)

ylim(-4, 4)

# 设置横轴记号

xticks([-np.pi*3, -np.pi*2,-np.pi, 0, np.pi, np.pi*2,np.pi*3],

       [r'$-\pi*3$', r'$-\pi*2$', r'$-\pi$', r'$0$', r'$+\pi$', r'$+\pi*2$', r'$+\pi*3$'])

yticks(np.linspace(-3, 3, 7, endpoint=True))

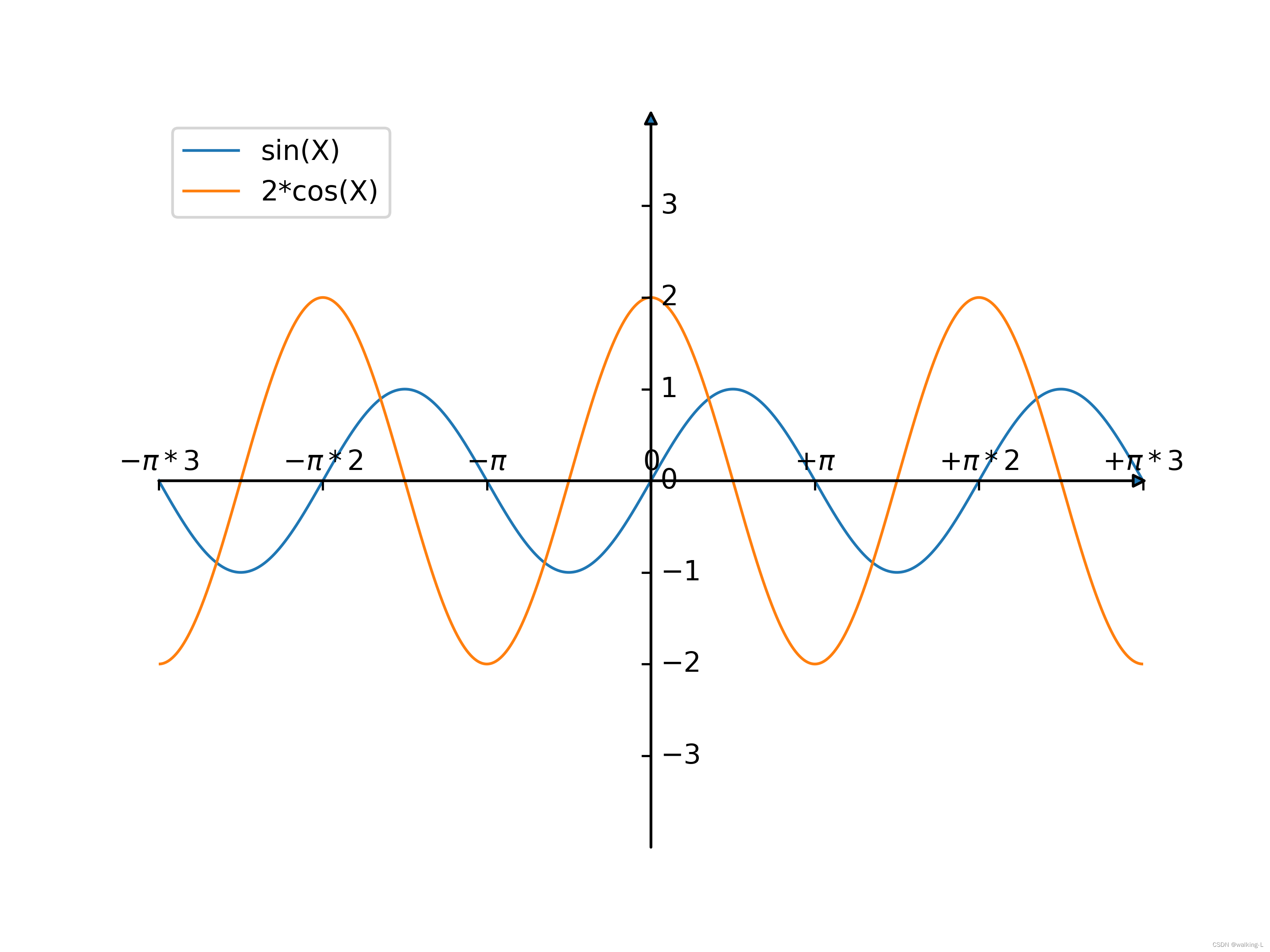

savefig("math2.png",dpi = 460) #以dpi保存图像

plt.show()
