绘图引擎简介

Windows环境下二维绘图引擎有多种选择：GDI、GDI+、DirectDraw、Qt/QPainter、Agg、Cairo、skia、Direct2D、Direct3D、OpenGL、Vulkan等。

GDI：微软原生的二维绘图引擎。

优点：微软的全力支持，作为操作系统核心层效率方面不用担心，支持多种开发框架（含语言）：WinSDK、MFC、Delphi等。

缺点：不是面向C++对象组织的，使用起来较为繁琐；不支持反锯齿，不支持复杂的绘图效果（这个相对于GDI+而言）。

GDI+:微软后来推出的二维绘图引擎。

优点：微软的全力支持，支持多种开发框架（含语言）：WinSDK、MFC、Delphi等，可以实现复杂的绘图效果，如反锯齿、路径画刷等；面向对象的架构，使用起来比较方便。

缺点：绘图效率较GDI稍低，绘图交互性不如GDI（缺少GDI的支持位运算的绘图模式），开启反锯齿后效率不如Qt。如果不考虑绘图的效果，使用Win32 GDI函数直接绘图的效率大约是同样的GDI+的10倍以上。

DirectDraw：从GDI、GDI+到Direct 2D的一个过渡产品，微软已明确表示不推荐使用。

Qt：Qt的二维图形引擎是基于QPainter类的,绘图的效果取决于QPainter的设置。面向对象的方式组织，使用起来较为方便。

Agg：C++编写的开源绘图引擎（基于GPL协议）.AGG是C++编写的，因此，它不能被C语言很好地调用。由于其中使用了大量的现代标准C++语言的语法规则，包括模板、仿函数等处理，导致这样的库的学习过程将是痛苦的。AGG自从2006年之后就没有更新过。

Cairo：C编写的开源绘图引擎（基于LGPL协议），大名鼎鼎的FireFox就是用这个绘图引擎的。Cairo是非常流行的开源2D图形渲染引擎库，它支持包括X-Windos，Win32，图像，pdf在内的各种输出设备。目前，Cairo已被广泛的使用在多个平台上来渲染图形界面，包括Firefox/Webkit-EFL/GTK+/Poppler/Qt等等。GTK+底层的绘图引擎就是使用Cairo。Qt的QPainter提供的抗锯齿效果没有cairo的好，在理想情况下，cairo的用户可以在打印机和屏幕上获得非常接近的输出效果。cairo 是用 C 编写的，但是为大多数常用的语言提供了绑定。选用 C 语言有助于创建新的绑定，同时在进行 C 语言调用时可以提供高性能。应该特别注意 Python 绑定，它支持快速原型开发，而且降低了学习 cairo 绘图 API 的门槛。 Cairo的绘图效率是接近GDI/GDIPlus的。经过优化算法，可以做到完全忽略绘图效率上的差别。此外，gtk不如qt流行，Qt支持cairo。

Skia：Google的Android的绘图引擎。它是一个C++的开源2D向量图形处理函数库，包括字型、坐标转换、位图等等，相当于轻量级的Cairo(Cairo是矢量图形库)。

angle：Google宣布了新的开源项目 ANGLE （全称 Almost Native Graphics Layer Engine），这个项目的目标是在 Direct X 9.0c API 的基础上实现一层 OpenGL ES 2.0 API中的 Web GL 子集接口。在开发的早期，ANGLE 项目将使用 BSD 授权发布，而最终完成后，类似 Google Chrome 之类的浏览器在 Windows 平台上运行 WebGL 内容将不再依赖于任何的 OpenGL 驱动程序。

Direct2D：微软在WindowsVista及之后的Windows版本推出的意在取代GDI、GDI+的二维绘图引擎，支持硬件加速。Direct 2D是微软在后XP时代开发的开发二维绘图引擎。微软出于兼容性的考虑还会继续对GDI、GDI+进行支持，但毫无疑问微软的策略是要Direct 2D取代GDI和GDI+的，因此在WindowsVista及其之后的Windows上进行二维绘图开发，建议是直接使用Direct2D。Direct 2D支持硬件加速，在绘图效率应有一定程度的提升。

Direct3D：微软开发的3D绘图引擎。

OpenGL：SGI开发的3D绘图引擎。OpenGL的优势是三维绘图，不建议用来二维绘图，因为OpenGL在二维一些操作并不合适，如二维中的点、线捕捉、自定义图例的添加、打印的支持等等。

Vulkan：Vulkan是一个跨平台的2D和3D绘图应用程序接口。同 OpenGL一样，Vulkan也由 Khronos 集团开发。它是 AMD Mantle 的后续版本，继承了前者强大的低开销架构，使软件开发人员能够全面获取 RadeonGPU 与多核 CPU 的性能、效率和功能。Linux上Vulkan是OpenGL的指定接班人。

OpenGL

opengl.org：OpenGL官方网站。
OpenGL registry：包含OpenGL各版本的规范和扩展。

《OpenGL超级宝典》中的例子使用了glew，freeglut以及作者自己开发的GLTools这三个库。

glew

GLEW: The OpenGL Extension Wrangler Library The OpenGL Extension Wrangler Library

GLEW是一个跨平台的OpenGL的扩展库。进入官网，点击Binaries后面的链接，可以下载msvc已编译的库文件，含32位和64位。

The OpenGL Extension Wrangler Library - Browse Files at SourceForge.net

https://github.com/nigels-com/glew

freeglut

FreeGLUT is a free-software/open-source alternative to the OpenGL Utility Toolkit (GLUT) library。

http://freeglut.sourceforge.net/index.php

https://www.transmissionzero.co.uk/software/freeglut-devel/ 这个网站可以下载msvc已编译的库文件，含32位和64位。

GLTools

A set of tools to make working with OpenGL easier

https://github.com/HazimGazov/GLTools

Starstone Software Systems, Inc.

glfw

Download | GLFW A multi-platform library for OpenGL

https://github.com/glfw/glfw

https://github.com/glfw/glfw/releases

glad

https://github.com/Dav1dde/glad

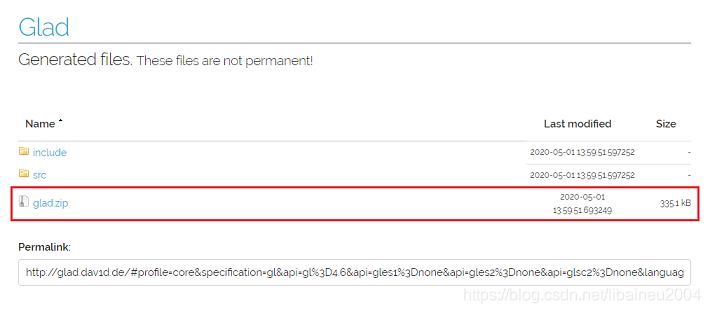

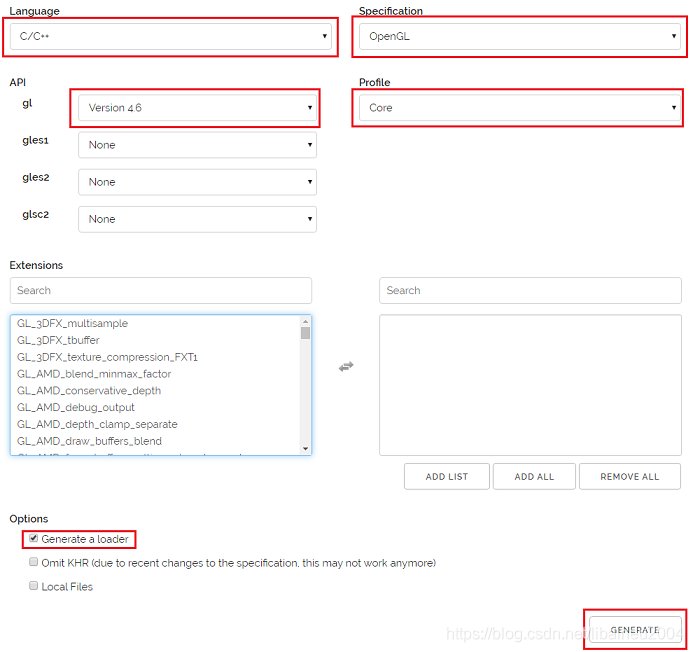

https://glad.dav1d.de/

CG Internals

https://www.cginternals.com/en/ Computer Graphics Internals

https://github.com/cginternals

https://github.com/cginternals/cmake-init Template for reliable, cross-platform C++ project setup using cmake

glbinding A C++ binding for the OpenGL API

globjects C++ library strictly wrapping OpenGL objects

OpenGL binding

https://github.com/JoeyDeVries/Cell ++ https://github.com/assimp/assimp 这两个要配套使用

https://github.com/luca-piccioni/OpenGL.Net

https://github.com/moderngl/moderngl

其它

https://github.com/wjakob/nanogui Minimalistic GUI library for OpenGL

https://github.com/NVIDIAGameWorks/GraphicsSamples

https://github.com/assimp/assimp 模型导入

OpenGL学习教程

LearnOpenGL CN ++ Learn OpenGL, extensive tutorial resource for learning Modern OpenGL

https://github.com/JoeyDeVries/LearnOpenGL ++ https://github.com/JoeyDeVries/Cell

Home ++ https://github.com/opengl-tutorials/ogl

gult/freegult/glew/glfw/glad概念详解

请访问我的另一篇博文《OpenGL之gult/freeglut/glew/glfw/glad的联系与区别》

Vulkan

Vulkan（昵称“火山”或者“福尔康”），采用跨平台设计，但最重要的贡献是大幅降低绘制命令开销（draw call overhead），改善多线程性能，渲染性能更快，背后的理念和DX12和Mantle都是一致的。另外，Vulkan还会统一桌面的OpenGL和移动平台的OpenGL ES，而且谷歌已经明确了Android将会支持Vulkan。Vulkan的最大任务不是竞争DirectX，而是取代OpenGL，所以重点要看和后者的对比。在高分辨率、高画质、需要GPU发挥的时候，Vulkan、OpenGL的速度基本差不多，但是随着分辨率的降低，CPU越来越重要，Vulkan逐渐体现了出来，尤其是看看GTX 980 Ti，最多可以领先OpenGL 33％之多！

Khronos Vulkan Registry - The Khronos Group Inc

Vulan学习教程

Learn Vulkan - Welcome!

https://github.com/SaschaWillems/Vulkan

Cairo

cairographics.org

Cairo samples

Download

Index of /releases 源码下载

cairomm - A C++ API for cairo C++ API for cairo

cairo的应用案例是scribus软件，使用C++/Qt GUI

scribus-1.5.5\scribus\scpainter.cpp

scribus-1.5.5\scribus\scpainterex_cairo.cpp

scribus-1.5.5\scribus\scpainterex_ps2.cpp

cairo通过ScPainter类构造函数来和Qt的QImage做衔接：

ScPainter::ScPainter( QImage *target, int w, int h, double transparency, int blendmode )
{
    m_image = target;
    ...
    cairo_surface_t *img = cairo_image_surface_create_for_data(m_image->bits(), CAIRO_FORMAT_ARGB32, w, h, w*4);
    cairo_surface_set_device_scale(img, m_image->devicePixelRatio(), m_image->devicePixelRatio());
}

scribus软件的详情见我的另一篇博客《Scribus v1.5.5源码编译，使用VS2017+Qt5.12.7环境》

Google 2D图形库Skia

介绍Skia图形库之前，先来看看Windows平台下的两大绘图API，分别是GDI和GDI+。

由于没有复杂的抗锯齿处理，绘图效率非常不错，但是同样的绘制质量不好。没有半透明的处理功能，在对界面要求不高而对性能要求比较高的应用程序里面使用比较多，比如股票软件。

GDI+

GDI的升级版本，Windows独立提供了一个GDIPlus.dll的动态库，具有跨语言特性，C++，C#，VB都可以使用。 API封装性也比较好，支持丰富的半透明处理功能和文字处理特效。具备抗锯齿绘制的能力。同样的也有其弊端，主要表现在：

绘制性能低下，连续绘制1000张大图片CPU基本就扛不住了
部分API存在bug，最典型的就是文字大小计算，计算不准确，在文字处理场景下存在一定的弊端。
没有特效的处理能力，比如模糊处理，发光处理，三维旋转效果，只提供了2D的选择和矩阵透视变形特效。

所以使用GDI和GDI+在一些复杂的场景下使用非常受限。有人说可以用OpenGL和DirectX来处理，这两个API库需要实现大量的底层功能，比如文字栅格化等等，另外依赖显卡的驱动，对低配置计算机不是很友好。除了以上的选择之外Google的Skia的推出确实帮助我们解决了一部分问题，在此基础上我们做对应的扩展即可让我们实现复杂的绘制效果。

Skia

Skia是一个C++的开源2D向量图形处理函数库(Cairo是一个矢量库)，包括字型、坐标转换、位图等等，相当于轻量级的Cairo。目前主要用于Google的Android和Chrome平台，Skia搭配OpenGL/ES与特定的硬件特征，强化显示的效果。Skia需要的底层库有：freetype2，expat，tinyxml。

https://skia.org/ 官方网址

https://skia.googlesource.com/skia 官方源码下载

https://skia.org/user/build 官方编译教程

https://github.com/google/skia 镜像源码仓库

https://github.com/aseprite/aseprite ++ https://github.com/aseprite/skia/releases ++ \

++ https://github.com/aseprite/skia/actions 他人已编译好的库【推荐，版本新，静态库，MTd/MT运行时库】

https://github.com/rust-skia/skia ++ https://github.com/rust-skia/skia-binaries/releases 他人已编译好的库【不推荐，没有d】

https://github.com/mpsuzuki/skia-binaries/releases 他人已编译好的库，版本旧

https://github.com/mono/SkiaSharp Skia C#版本

Windows环境VS2017编译skia库，亲测成功，借助skui的方法_libaineu2004的博客-CSDN博客_skia 编译我个人写的skia编译教程，VS2017【推荐】

Skia for Qt

https://github.com/QtSkia/QtSkia 把skia集成到Qt中

QtSkia: google的 skia渲染框架，集成到Qt中

https://github.com/jaredtao

涛哥的博客

应用案例

https://github.com/nitramr/Draftoola skia库的应用案例，C++/Qt【推荐】

Google 3D图形库angle

https://github.com/google/angle ++ https://github.com/Microsoft/angle

VTK

https://vtk.org/

https://github.com/Kitware/VTK

Vtk，（visualization toolkit）是一个开源的免费软件系统，主要用于三维计算机图形学、图像处理和可视化。VTK底层是opengl，opengl是面向过程的c函数库。

https://github.com/lorensen/VTKExamples

https://lorensen.github.io/VTKExamples/site/Cxx/ 官方文档

阿兵-AI医疗的博客_CSDN博客-图像处理（OpenCV）,Study-VTK,Python领域博主阿兵-AI医疗 VKT中文教程

https://gitee.com/yaoxin001/openBrowser 基于QT 一个开源的文件浏览器，使用了VTK

https://www.mitk.org/ MITK

https://github.com/MITK/MITK The Medical Imaging Interaction Toolkit

https://www.paraview.org/ ParaView

https://github.com/Kitware/ParaView VTK-based Data Analysis and Visualization Application

OpenVG

www.hygraphics.com-官网首页

https://github.com/memononen/nanovg

https://github.com/memononen/nanosvg

gingkoVG是原生OpenVG的全功能实现，她是完全遵循OpenVG 1.0.1的Spec定义；其目标是为嵌入系统提供切实可以运行的低成本的OpenVG的实现，以使在嵌入系统上使用OpenVG成为可能；

SVG是一种图像文件格式，它的英文全称为Scalable Vector Graphics，意思为可缩放的矢量图形。

开源图像绘制和处理软件

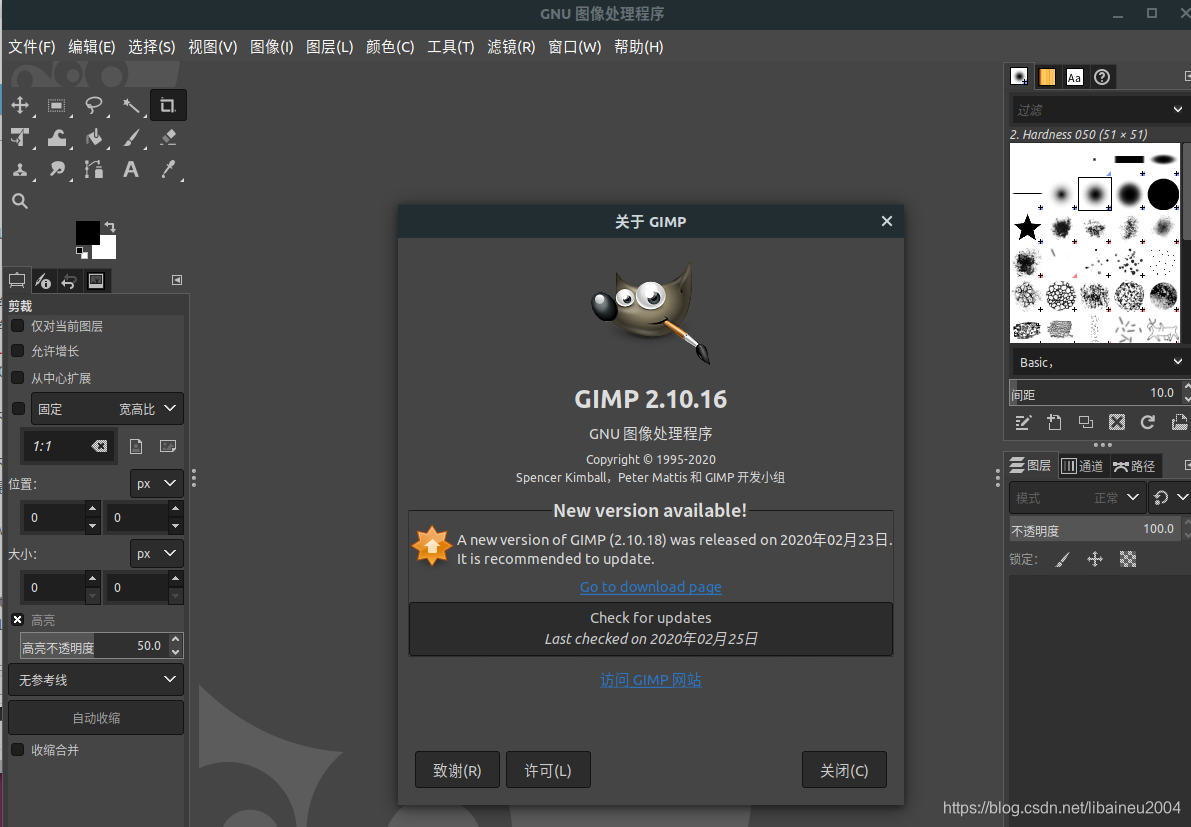

GIMP是跨平台的图像处理程序。GIMP 是 GNU 图像处理程序(GNU Image Manipulation Program)的缩写。包括几乎所有图象处理所需的功能，号称Linux下的Adobe PhotoShop。GTK+( GIMP Toolkit ) 是一套在 GIMP 的基础上发展而来的高级的、可伸缩的现代化、跨平台图形工具包，提供一整套完备的图形构件。

KDE和GNOME是LINUX里最常用的图形界面操作环境。我们一般将GNOME和KDE两大阵营称为GNOME/GTK和 KDE/Qt。

GIMP - GNU Image Manipulation Program

Index of /pub/gimp

https://download.gimp.org/pub/gimp/stable/

Index of /pub/gimp/v2.10/windows

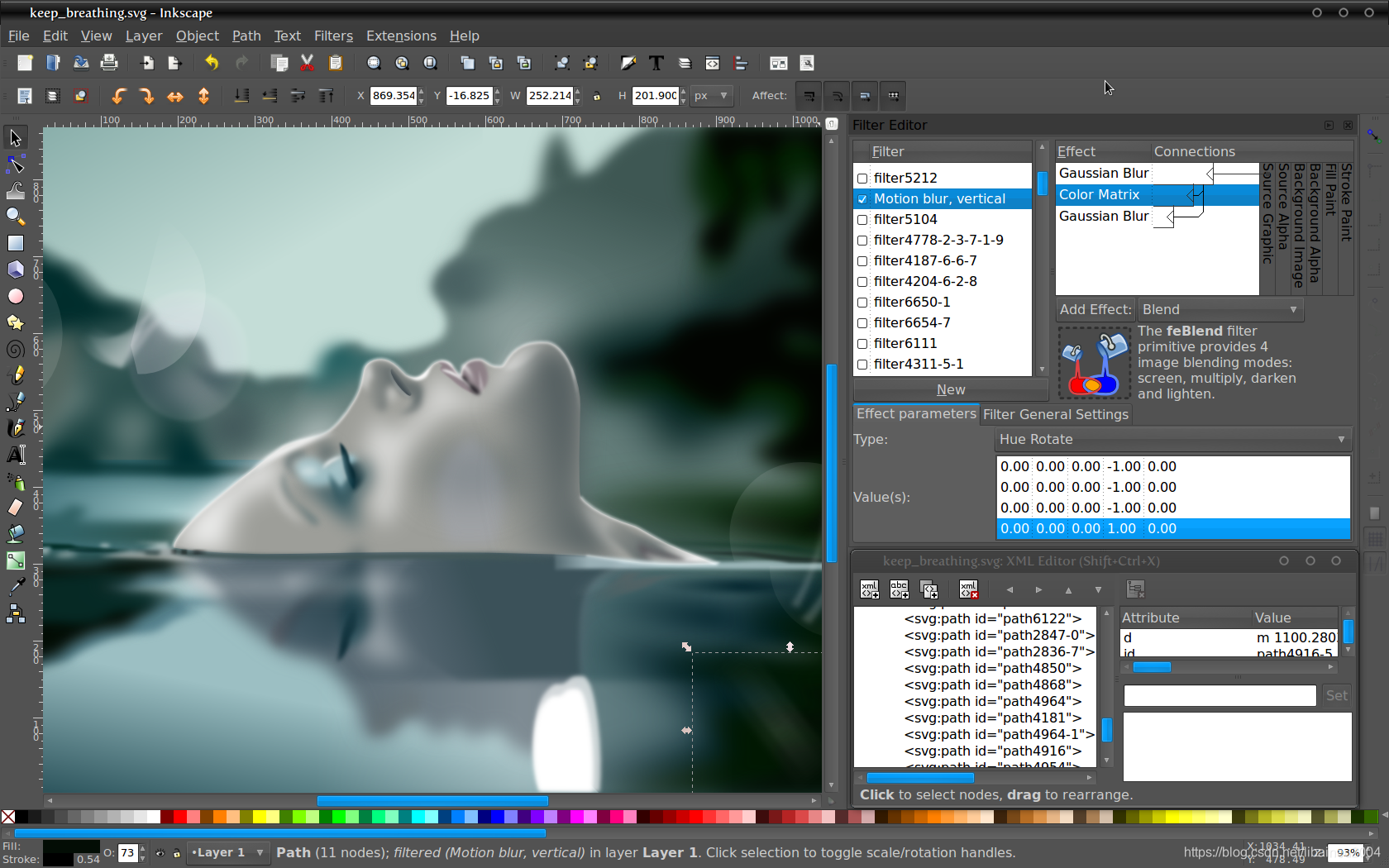

Inkscape是一款外国开发的开源矢量图形编辑软件，与Illustrator、Freehand、CorelDraw、Xara X 等其他软件相似。Inkscape是一套矢量图形编辑器，号称Linux下的CorelDraw。Inkscape is an open source 2d vector graphics editor.inkspace可以实现svg矢量图文件的编辑。

Draw Freely | Inkscape

Inkscape / inkscape · GitLab Inkscape vector image editor，C++/GTK+，内置了几何库2geom（\inkscape-INKSCAPE_1_0_2\src\2geom\源码使用C++14编译器，依赖boost）

Inkscape / lib2geom · GitLab Easy to use 2D geometry library in C++，新版本使用C++ 17编译器

关于2geom库的用法：

src/path · master · Inkscape / inkscape · GitLab

tests · master · Inkscape / lib2geom · GitLab

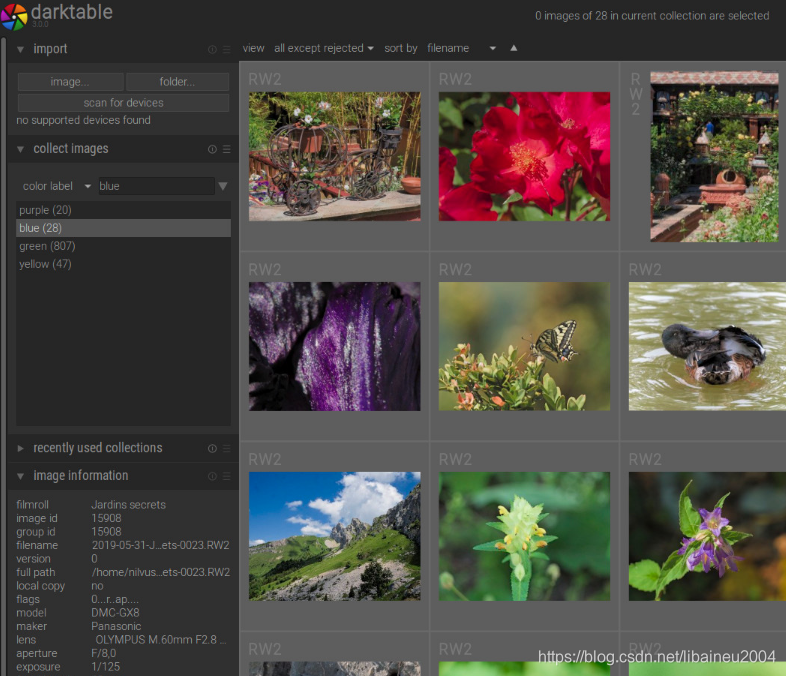

darktable：是一个开源摄影工作流程应用程序和RAW原生图像处理工具。darktable号称linux版的lightroom。Adobe Photoshop Lightroom是Adobe 研发的一款以后期制作为重点的图形工具软件，是当今数字拍摄工作流程中不可或缺的一部分。

darktable
https://github.com/darktable-org/darktable C++/GTK

Krita 是一款自由、免费、开源的专业绘画软件。它由懂得画画的程序员们开发,目标是打造一款人人都用得起的数字绘画工具。适用于: 概念美术设计等

Krita | Digital Painting. Creative Freedom.

Files · master · Graphics / Krita · GitLab C++/Qt，依赖KDE

https://github.com/KDE/krita

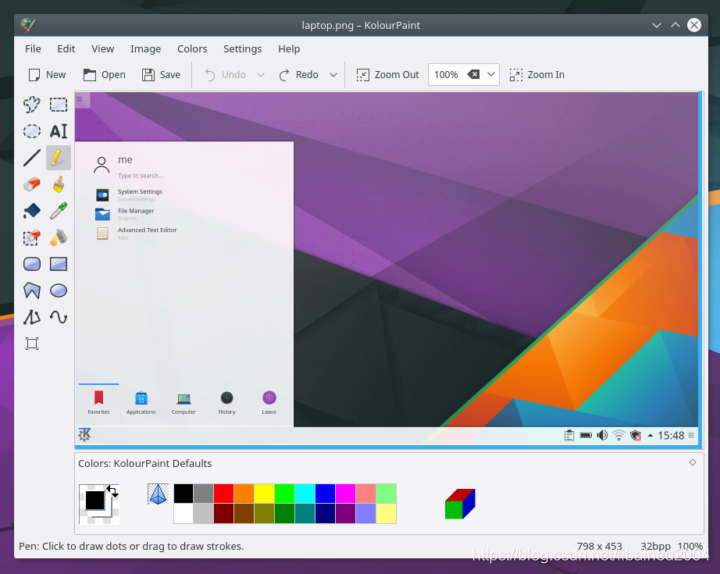

Kolourpaint是一款KDE下的全能画图应用，界面友好，支持如PNG, JPG, TGA, PNM, GIF, BMP, XPM 或 TIFF等等图片格式

News :: KolourPaint - the free, easy-to-use paint program for KDE

https://github.com/KDE/kolourpaint C++/Qt，但是依赖KDE

https://apps.kde.org/kolourpaint/

https://cgit.kde.org/kolourpaint.git/

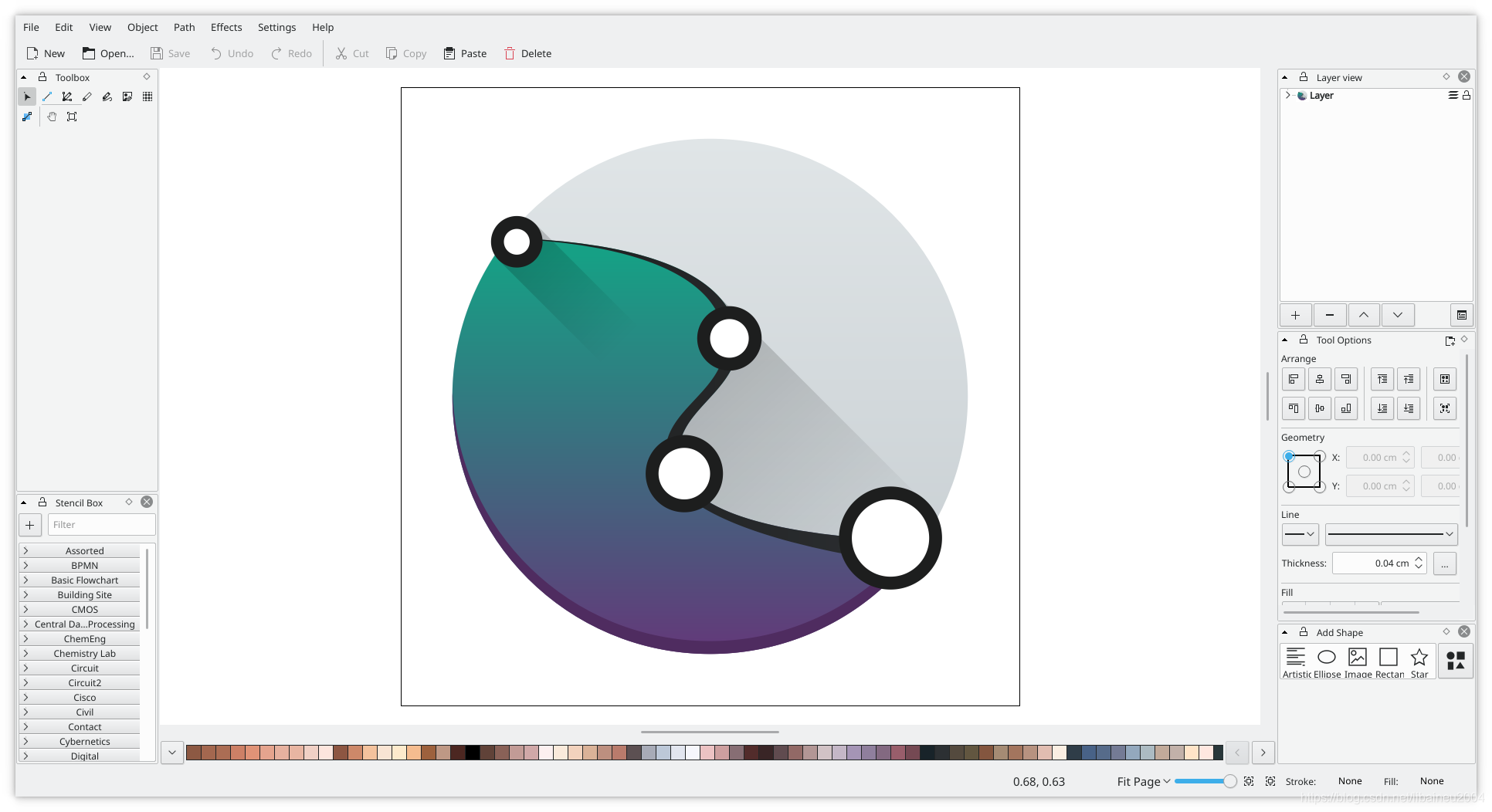

Karbon是一个矢量绘图应用程序,具有易于使用,高度可定制和可扩展的用户界面.

Calligra

https://github.com/KDE/calligra/tree/master/karbon C++/Qt，但是依赖KDE

https://cgit.kde.org/calligra.git

https://github.com/drawpile/Drawpile ++ Drawpile

Qt实现，但是依赖KDE，KF5 Extra CMake Modules

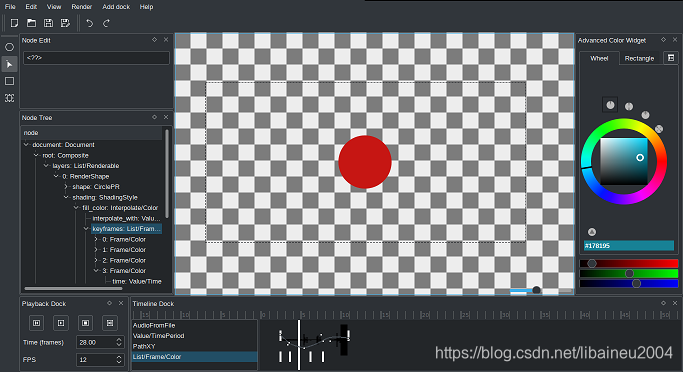

RainyNite studio，依赖boost，KDE，KF5ItemModels

https://github.com/caryoscelus/rainynite-studio

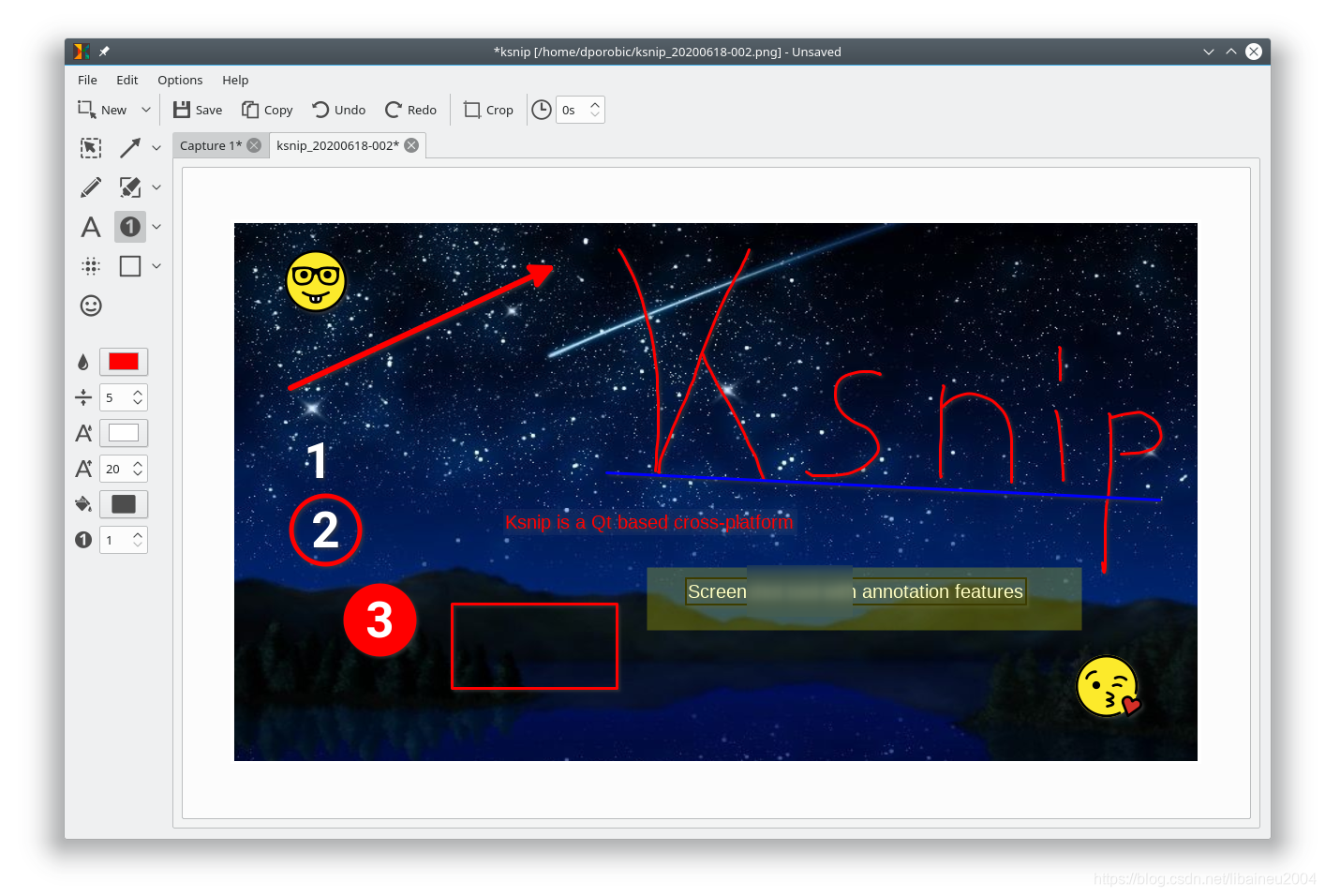

https://github.com/ksnip/ksnip

Ksnip是基于Qt的跨平台屏幕截图工具，可为屏幕截图提供许多注释功能。

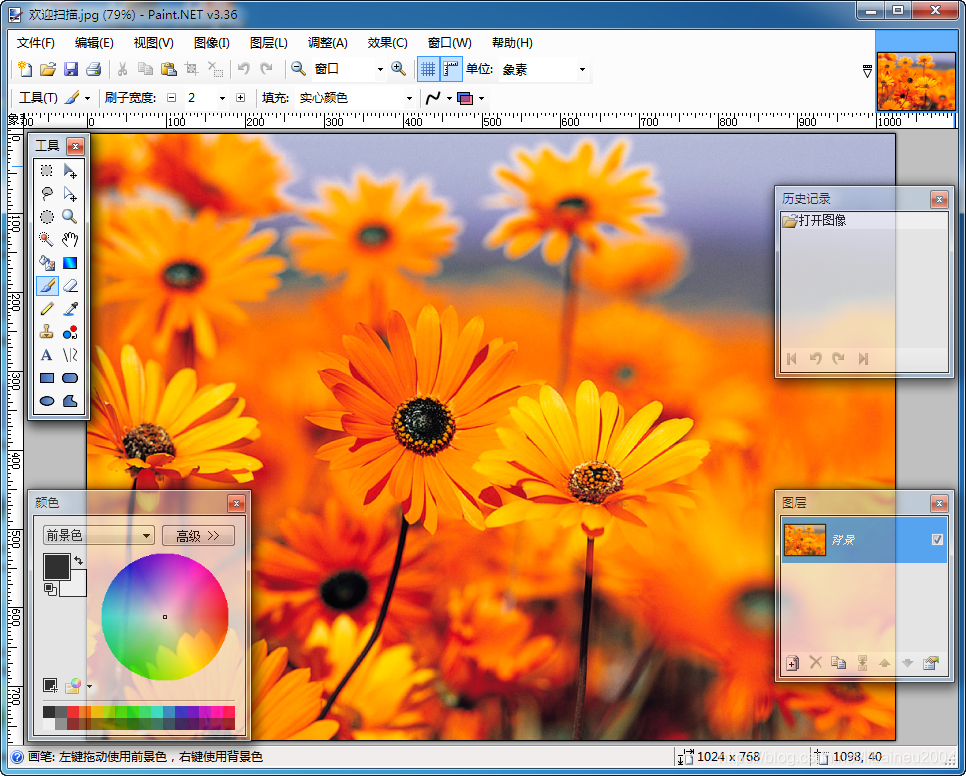

Paint.NET是Windows 平台上的一个图像和照片处理软件,早期定位于MSPaint(Windows画图板)的免费替代软件，支持图层、通道、无限制的历史记录、特效和许多实用工具，在3.3版本之前开源，之后由于种种原因放弃开源。Paint.NET v3.36是最终的开源版本。C#语言编写。

Paint.NET - Free Software for Digital Photo Editing 官网，新版本exe下载

下载旧版本的 Paint.NET for - OldVersion.com 老版本exe下载

https://github.com/wangdeshui/paint.net

https://download.csdn.net/download/libaineu2004/12309098 我个人整理的源码，可以在VS2017编译通过

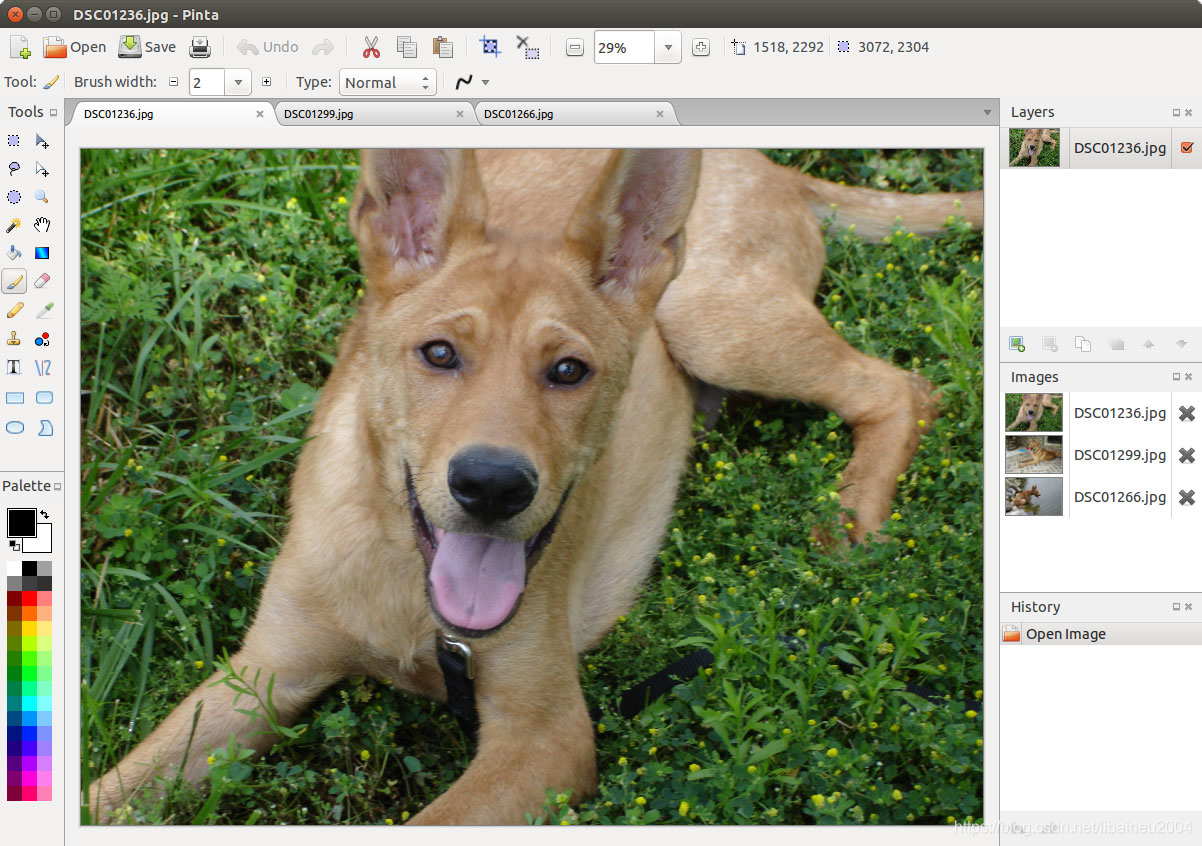

Pinta：Simple Gtk# Paint Program

Pinta is a Gtk# clone of Paint.Net 3.0。Pinta是一个受PaintNET启发的开放源代码位图形编辑软件。它使用Gtk#、cairo和有些PaintNET的源代码。

https://pinta-project.com/pintaproject/pinta/

https://github.com/PintaProject/Pinta

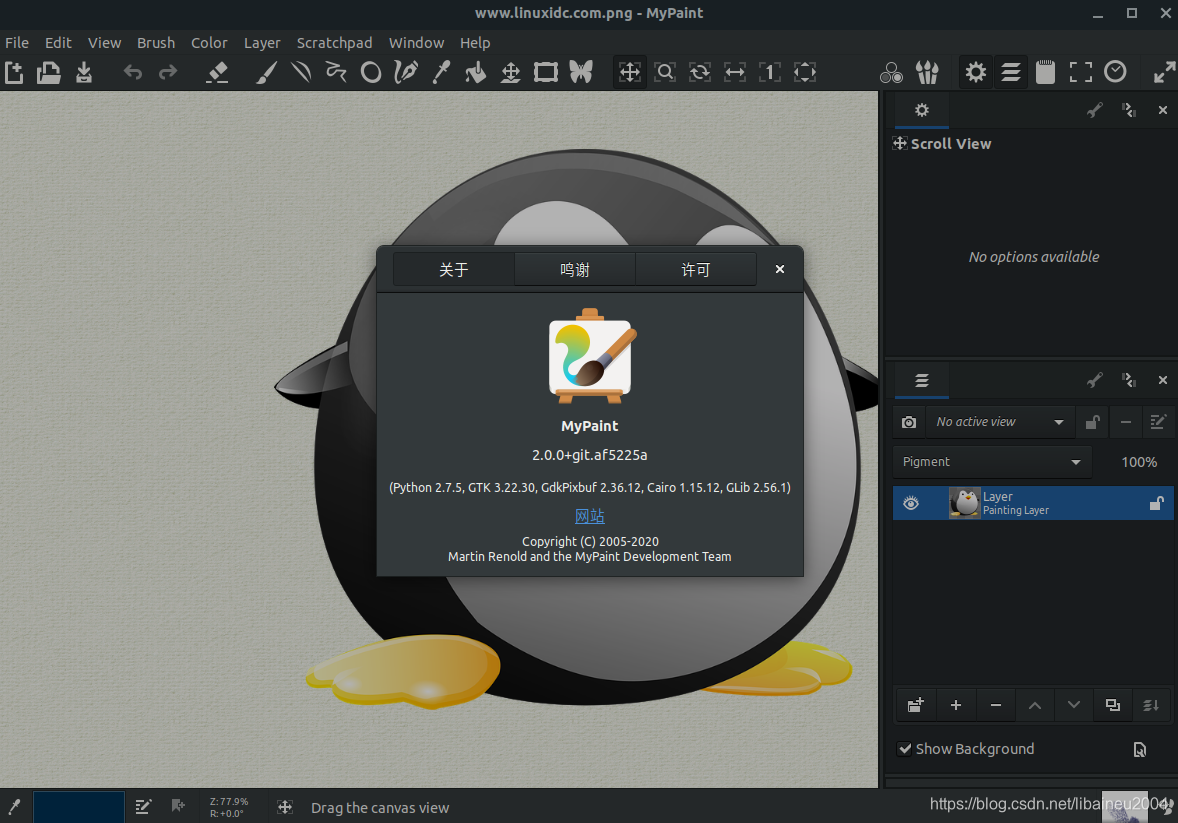

MyPaint

MyPaint MyPaint是一个绘画涂鸦软件,python,GTK写的

https://github.com/mypaint/mypaint 主要是配合数位绘图板使用,软件内置了易于使用的笔刷。

Pencil2D：2D动画制作软件

Pencil2D Animation | Open Source animation software Qt

https://github.com/pencil2d/pencil

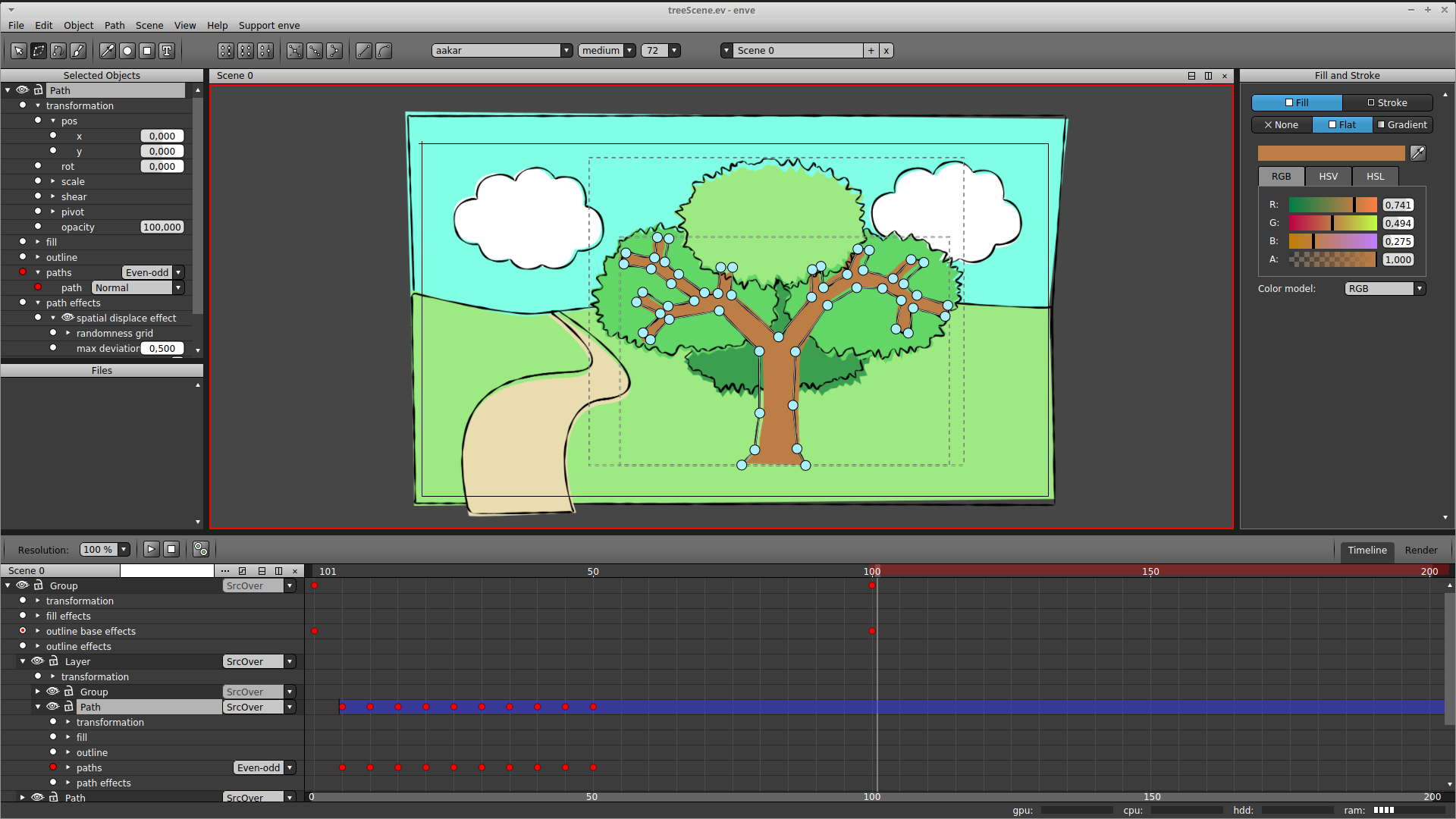

enve

https://github.com/MaurycyLiebner/enve

Flexible, user expandable 2D animation software for Linux and Windows.

https://github.com/egan2015/qdraw

画图软件，基于QGraphicsView实现，可画直线，矩形，椭圆，圆角矩形，不规则多边形，曲线等等基本功能，并且可编辑这些图形，代码封装完毕，可简单移植到项目中使用。

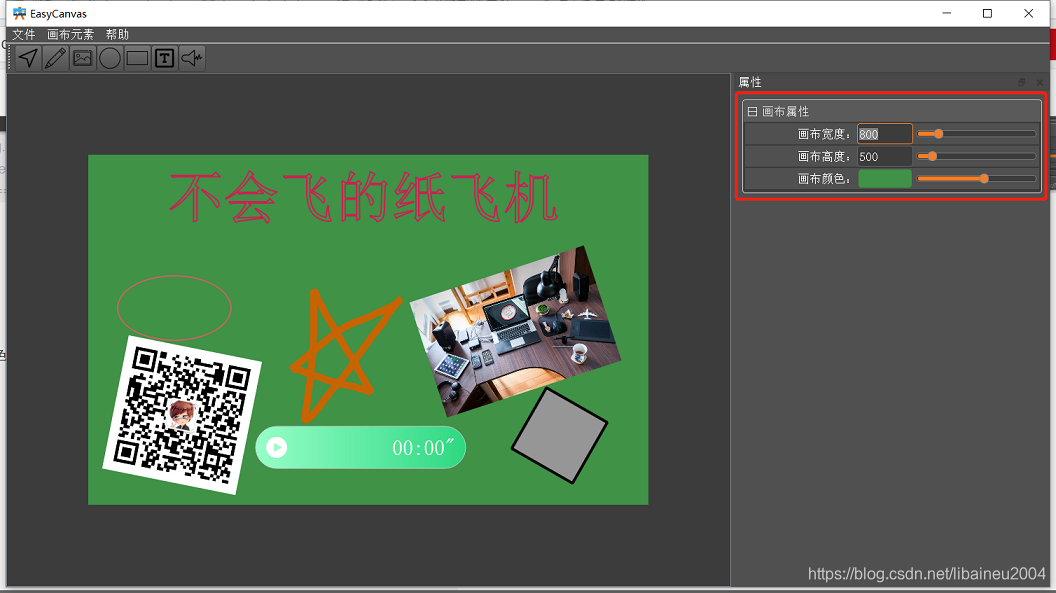

https://github.com/douzhongqiang/EasyCanvas

https://blog.csdn.net/douzhq/article/details/105210133 第一版的博文

基于Qt QGraphicsView的简易画图软件，作者douzhq的博客_CSDN博客-qt,python,C++领域博主

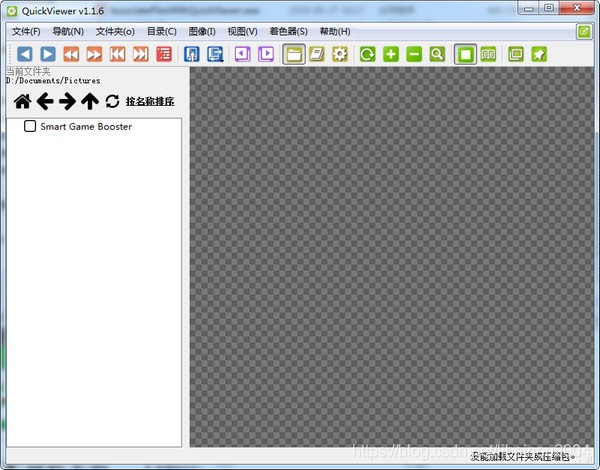

https://github.com/kanryu/quickviewer

适用于Windows，Mac和Linux的图像/漫画查看器应用程序，可以非常快速地显示图像。

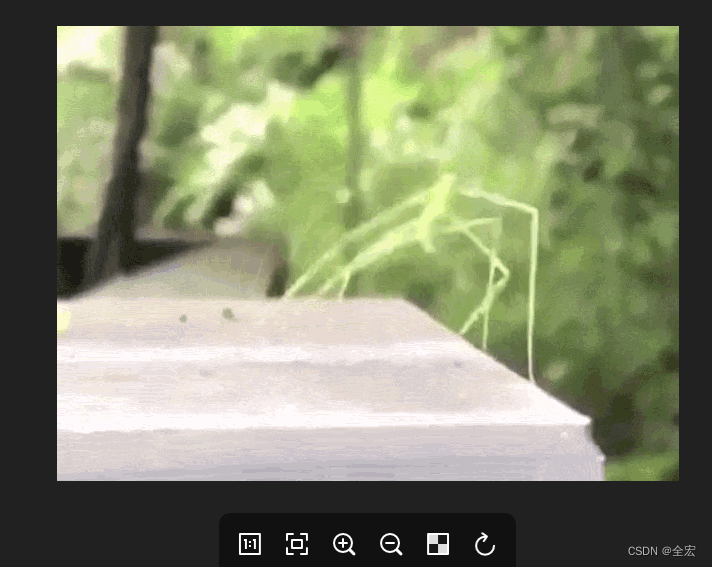

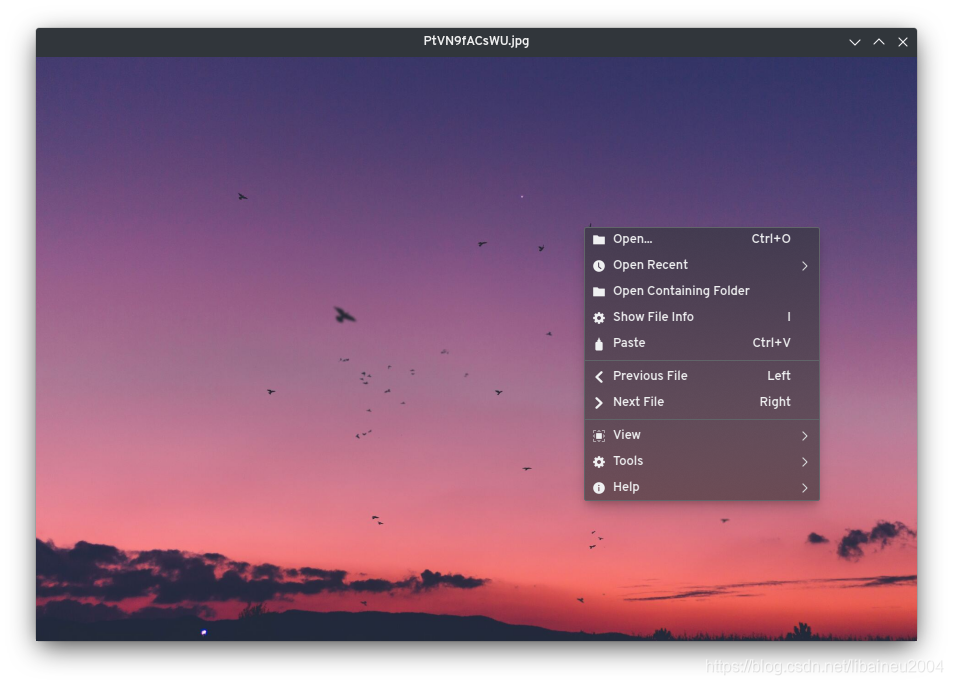

https://github.com/jurplel/qView

实用且最小的图像查看器

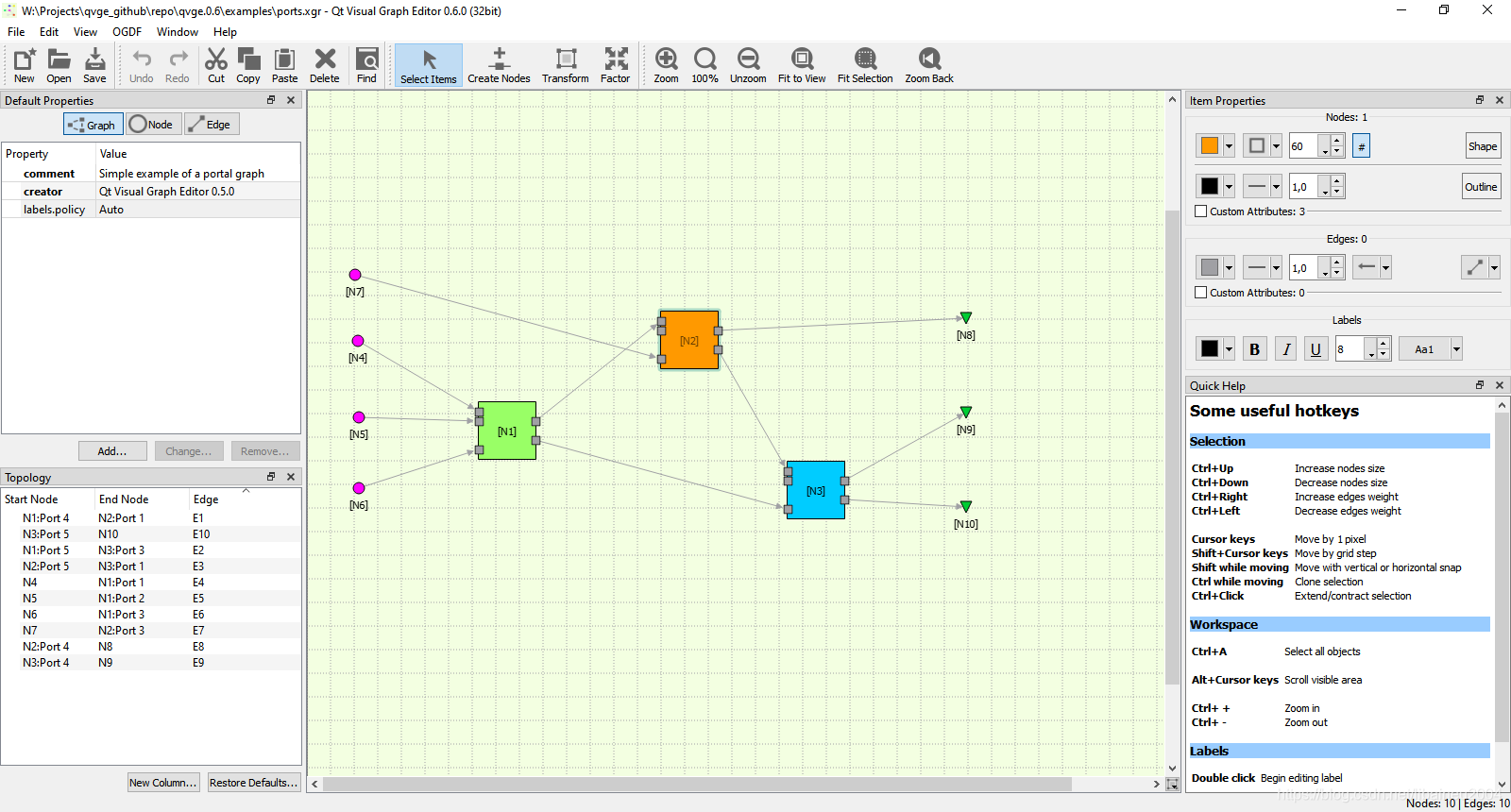

https://github.com/ArsMasiuk/qvge

把这句话注释掉,不然编译失败
void qvgeMainWindow::updateFileAssociations()
{
#if defined Q_OS_WIN32
    //CPlatformWin32::registerFileType("qvge.xgr", "QVGE native graph document", ".xgr", 0);//firecat

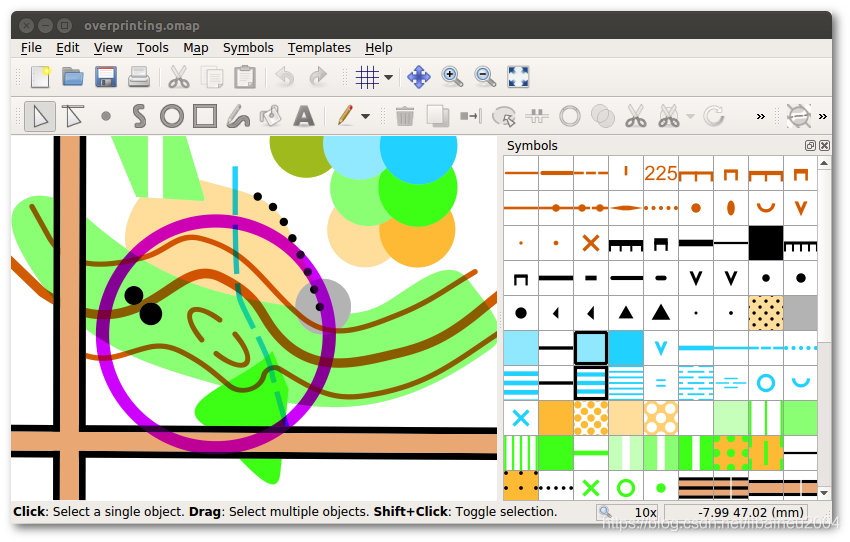

https://github.com/OpenOrienteering/mapper
