『OCR_detection』Seglink

---

前言

论文： Detecting Oriented Text in Natural Images by Linking Segments
代码： https://github.com/bgshih/seglink

• 先来说说文本检测存在的难点：1.文本行边界框的宽高比范围太广；2.语言格式的不统一(如中文文本行没有间隔，英文文本行有间隔)；3.文本行的方向任意．

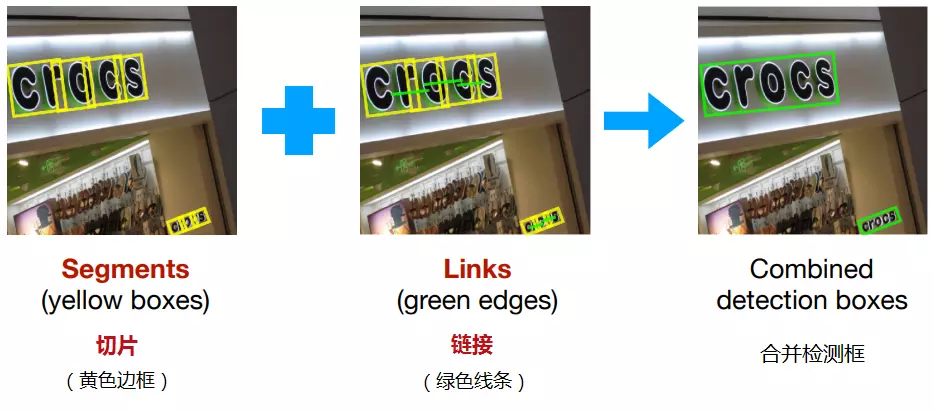

• 针对上述存在的困难，本文提出了 seglink，它是在 SSD 目标检测方法的基础上进行改进，其基本思想：既然一次性检测整个文本行比较困难，就先检测局部片段，然后通过规则将所有的片段进行连接，得到最终的文本行，这样做的好处是可以检测任意长度的文本行

一、网络结构

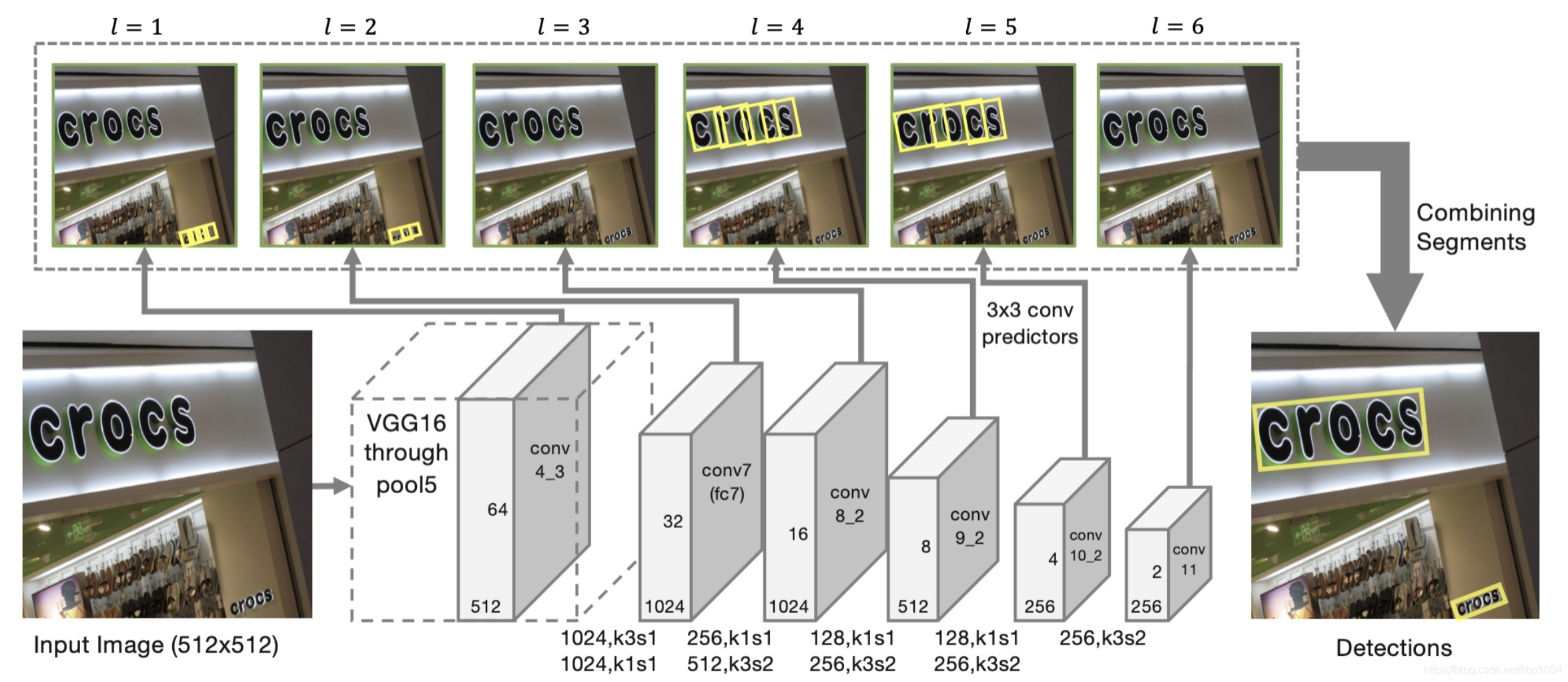

1. 采用 SSD 算法的思路，首先使用 VGG16 作为 backbone 进行特征提取，其中 VGG16 的全连接成（FC6, FC7）替换成卷积层（conv6, conv7），再接卷积层 conv8 到 conv11。
   Note: conv4 ~ conv11 之间的尺寸依次减小（每一层是前一层的 1/2）。这个做法是为了做多尺度下的目标检测，即大的 feature map 擅长做小物体的检测，而小的 feature map 擅长检测大物体。借助不同尺度的 feature map，从 6 个 feature layer 上检测 segment 和 link，就可以检测出不同尺寸的文本行了。
2. 观察后面的卷积层可以发现，对不同层的 feature map 使用 3×3 的卷积层产生最终的输出(包括 segment 和 link)，不同特征层输出的维度是不一样的，因为除了 conv4_3 层外，其它层存在跨层的 link。这里 segment 是 text 的带方向 bbox 信息(它可能是个单词，也可能是几个字符，总之是文本行的部分)，link 是不同 segment 的连接信息(文章将其也增加到网络中自动学习)。
3. 当所有 segments 都被检测出来后，我们就可以通过融合规则（combining segments），将各个 feature map 的 segment 的 box 信息和 link 信息进行融合，得到最终的文本行。

1.1 segment 检测

整个架构采取了 SSD 的思路，在 segment（切片）检测上，与 SSD 模型检测过程类似，通过 “套框” 的方式，对结果进行回归，每个 feature map 经过卷积后输出的通道数为 7，其中两个表示 segment 是否为文字的置信度值为（0, 1），剩下的五个为 segment 相对于对应位置的 default box 的五个偏移量。每个 segment 表示为：

• segment 可以理解为文本行的一部分，这一部分可以是一个字符或者文本行的任意一部分。一个完整的文本行包含多个 segment ，每个 segment 之间通过 link 连接组合起来，那么 segment 做文本检测的思路其实和 CTPN 的思路很想，先检测文本行的一部分，再把它们连接起来构成一个完整文本行。
• 首先每个 segment 是有一定的重合区域的，然后每两个 segment 连接的部位是两个 segment 的中心点，每一个 segment 和 link 仅依靠局部图像的纹理信息即可完成检测，而无需整张图像的信息。
• 检测一个 segment 网络需要输出 segment 的置信度和 segment 相对于 default boxes 的五个参数的一个回归偏移量。default boxes 的位置可以这样理解，相对于每一个卷积出来的 feature map 中的每个点都可以找到在原图中的对应点，这个对应于 feature map 上的在原图中的点就是 default boxes 的位置。【注： 都是没有旋转角的矩形】

1.2 link 检测

在 segment 与 segment 的 link（连接）方面，主要存在两种情况，一种是层内连接检测、另一种是跨层连接检测。如下图：

• 层内连接检测表示同一特征层，每个 segment 与 8 邻域内的 segment 的连接状况，每个 link 有两个分数：正分数、负分数，正分数表示二者属于同一个文本（应该连接）；负分数表示二者属于不同文本（应该断开连接）。
• 跨层链接检测，主要是为了解决同一文本的 segment 在不同层被检测到，造成重复检测、冗余的问题，在相邻两层的 feature map 上，后面那层的 segment 的邻居除了是本层的邻居外，在前一层也有它的邻居，但后一层却不是前一层的邻居，在后面的合并算法中会将这种冗余消除掉。

1.3 合并算法

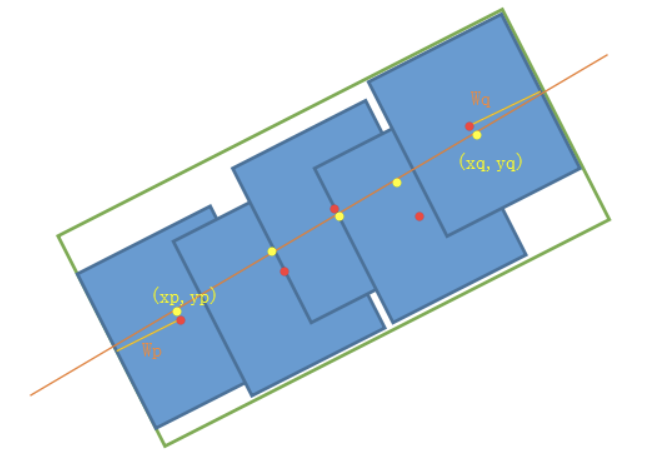

• step 1: 将同一行的 segment 取出来
• step 2: 对这些 segment 的中心点作最小二乘法线性回归，得到一条直线
• step 3: 每个 segment 的中心点往这条直线做垂直投影
• step 4: 从所有投影点中取出距离最远的两个点，记为 ($x_p$, $y_p$), ($x_q$, $y_q$)
• step 5: 那么最终合并的文本框，位置参数记为（$x_b,y_b,w_b,h_b,{\theta }_b$），中心点位置为(($x_p$+$x_q$)/2, ($y_p$+$y_q$)/2)，宽度为两个最远的点 ($x_p,y_p$), ($x_q,y_q$) 的距离加上所在 segment 宽度的一半，高度为所有 segment 的高度平均值

二、网络 idea

• 提出了文本行检测的两个基本组成元素：segment 和 link
• 提出了基于 SSD 的改进版网络结构(全卷积网络结构)，同时预测不同尺度的 segments 和 link
• 提出了两种 link 类型:　层内连接(within-layer link) 和 跨层连接(cross-layer link)
• 可以处理多方向和任意长度的文本

三、评价

• 与 CTPN 方法相比，SegLink 引入了带方向的 bbox(即文中说的segment(x, y, w, h, θ))，它可以检测任意方向的文本行，而 CTPN 主要用于检测水平的文本行，当然如果将垂直 anchor 改成水平 anchor，也可以检测垂直方向的文本行
• α 和 β 这两个阈值是通过网格搜索的方法求得，网格搜索是一种暴力的模型超参数优化技术，文章中采用 0.1step 进行超参数穷举搜索
• 不能检测很大的文本，这是因为 link 主要是用于连接相邻的 segments，而不能用于检测相距较远的文本行
• 不能检测形变或者曲线文本，这是因为 segments combining 算法在合并的时候采用的是直线拟合．这里可以通过修改合并算法，来检测变形或曲线文本

参考文献

1. https://my.oschina.net/u/876354/blog/3049704
