哨兵1号回波数据（L0级）产品目录介绍

本专栏目录：

全球SAR卫星大盘点与回波数据处理专栏目录-CSDN博客

1 数据包总览

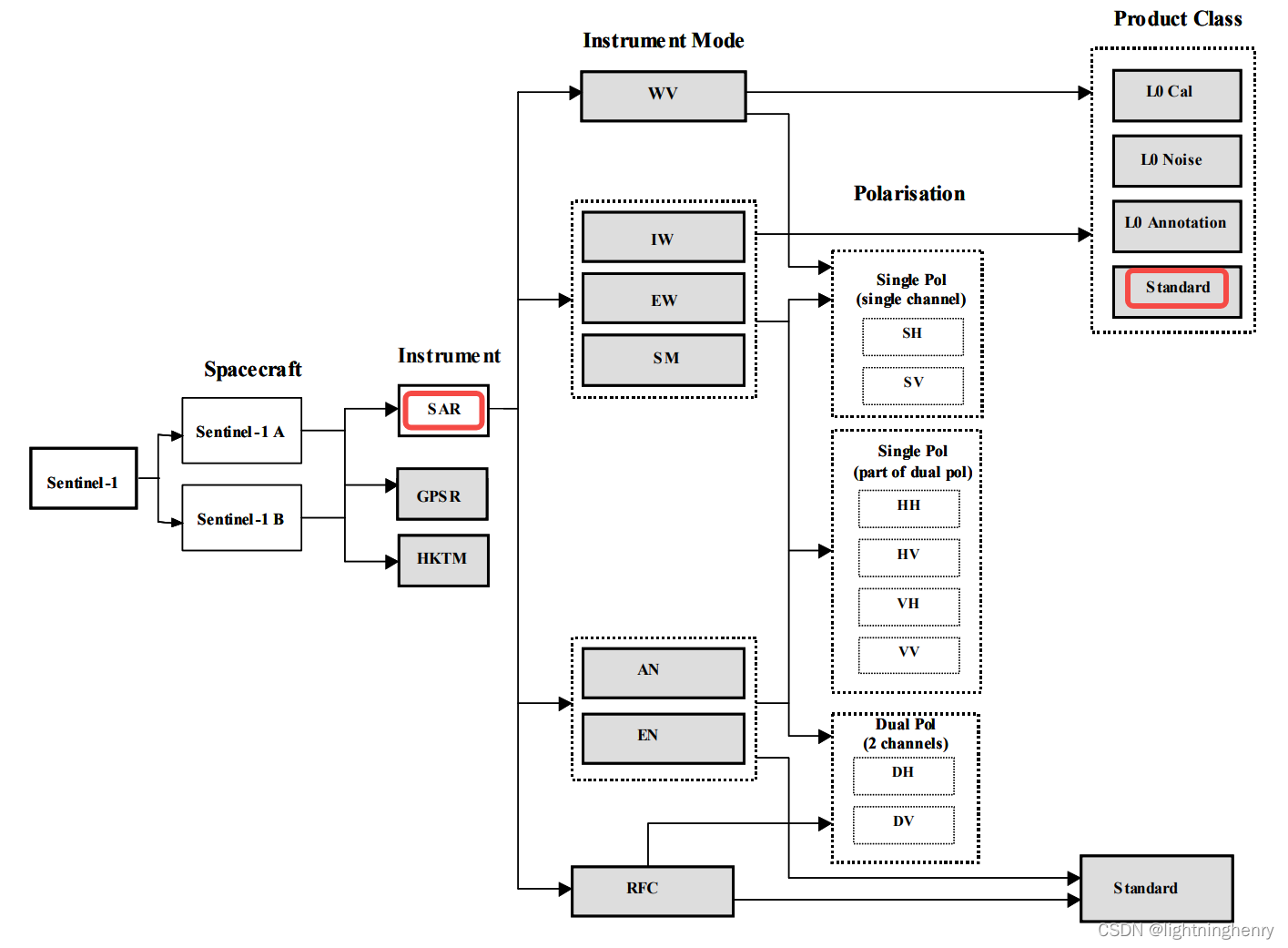

哨兵1号L0级数据产品系列如下图所示，本文针对图中红框中的数据产品进行介绍（定标数据、噪声数据没下载到。。。）。

1.1 数据包名称

示例：

S1A_S3_RAW__0SSV_20211230T105851_20211230T105907_041237_04E698_94F0.SAFE

我们按图片上的规则，把这个示例文件包名字逐字读一下，看看有哪些信息

• S1A：sentinel-1A卫星数据
• S3：SM（条带）成像模式，使用第3号波位
• RAW：原始数据，即数据类型是回波数据
• 0：L0级产品
• S：standard，标准产品
• SV：single V，单极化，VV极化
• 20211230T105851：数据采集起始时间为2021年12月30日10时58分51秒
• 20211230T105907：数据采集结束时间为2021年12月30日10时59分07秒
• 041237：第041237轨数据
• 04E698：任务ID号
• 94F0：数据产品标识ID，CRC-16校验码

大家可能注意到了.SAFE，这个不重要，稍微说明一下：

• SAFE是一个文件扩展名，表示Standard Archive Format for Europe，即欧洲标准存档格式。
• SAFE格式是欧洲空间局（ESA）为哨兵系列卫星数据产品定义的一种通用的文件结构，旨在实现数据的长期保存和交换。
• SAFE格式的优点是可以保证数据产品的完整性和一致性，方便用户查看和处理数据。SAFE格式也可以与其他格式兼容，如netCDF或GeoTIFF，只需将它们放在SAFE文件夹中即可。
• SAFE格式的缺点是可能占用较大的存储空间，因为它包含了很多冗余的信息和文件。SAFE格式也可能不适合某些特定的应用或软件，需要进行转换或解压缩才能使用。

1.2 数据包内的文件

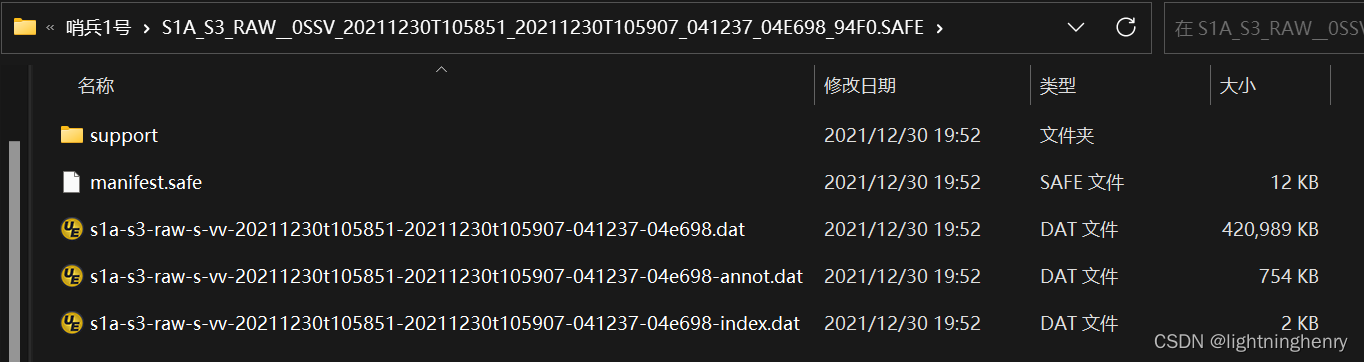

看完数据包文件夹名字，我们打开文件夹瞅瞅：

文件夹里面就这些东西，其实就分两类，一类是.dat后缀的数据，剩下的都是xml文件

上面数据包的下载链接：

https://download.csdn.net/download/lightninghenry/88435177

https://download.csdn.net/download/lightninghenry/88435189

---

2 各dat文件介绍

2.1 回波数据

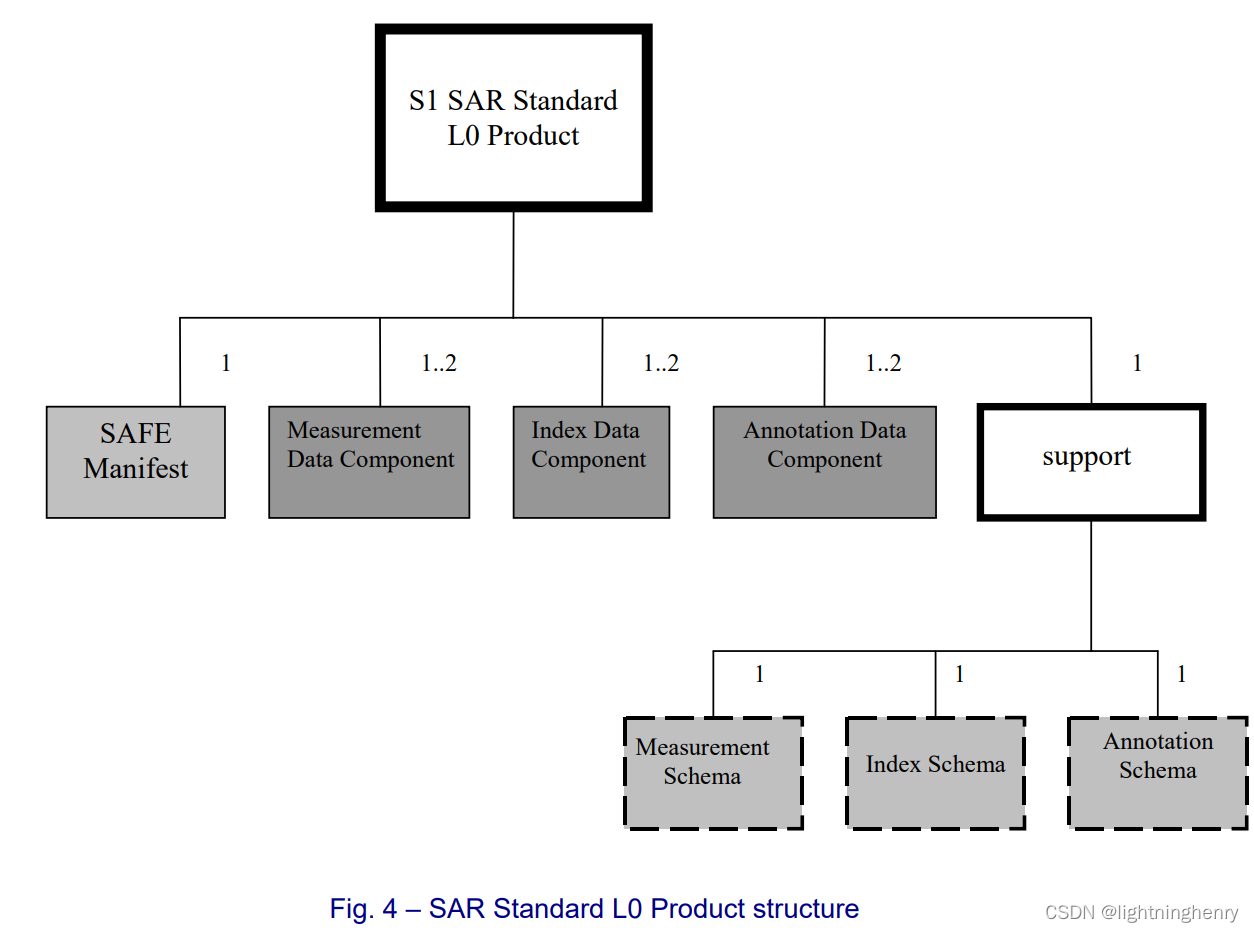

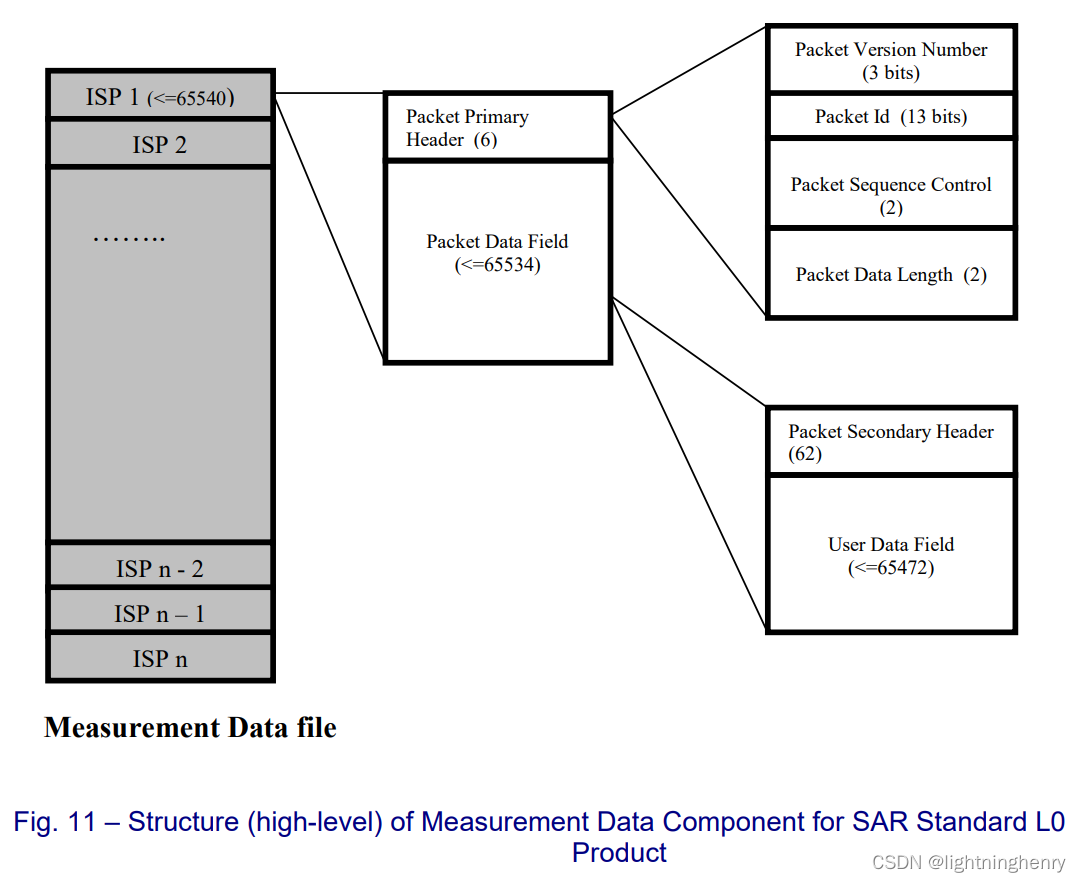

        对应Fig.4的Measurement Data，下面是回波数据包的整体格式，以帧（即下图的ISP(instrument source packets)）为单位，具体的格式解析我们后面慢慢讲。

2.2 索引数据

        对应Fig.4的Index Data，下面是索引数据包的整体格式。每一个Block Description对应36个ISP。

2.3 标记数据

        对应Fig.4的Annotation Data，下面是标记数据包的整体格式，每个ISP对应一个record，记录了该ISP的时间、数据长度、帧数、通道号等信息（如下图右侧所示）。

---

以上内容来自：“Sentinel-1-Level-0-Product-Format-Specification”

这个文档的目录和页码很烂，下面是我自己整理的目录，这个文档有用的信息都在3.3节里。

3.3 SENTINEL-1 L0 PRODUCTS COMPONENTS----P51

        3.3.1 SAR L0 Products Components

                3.3.1.1 SAR Standard L0 Products components

                        3.3.1.1.1 Manifest

                        3.3.1.1.2 Measurement Data Component----P64

                        3.3.1.1.3 Annotation Data Component

                        3.3.1.1.4 Index Data Component

                        3.3.1.1.5 XML Schemas

                3.3.1.2 SAR L0 Cal Products components----P74

                        3.3.1.2.1 Manifest

                        3.3.1.2.2 Measurement Data Component

                        3.3.1.2.3 XML Schemas

                3.3.1.3 SAR L0 Noise Products components----P84

                        3.3.1.3.1 Manifest

                        3.3.1.3.2 Measurement Data Component

                        3.3.1.3.3 XML Schemas

                3.3.1.4 SAR L0 Annotations Products components----P93

                        3.3.1.4.1 Manifest

                        3.3.1.4.2 Measurement Data Component

                        3.3.1.4.3 XML Schemas

        3.3.2 GPS L0 Products Components----P103

                3.3.2.1 Manifest

                3.3.2.2 Measurement Data Component

                3.3.2.3 Annotation Data Component

                3.3.2.4 XML Schemas

        3.3.3 HKTM L0 Products Components----P115

                3.3.3.1 Manifest

                3.3.3.2 Measurement Data Component

                3.3.3.3 Annotation Data Component

                3.3.3.4 XML Schemas
