肖特基二极管反向漏电引起的血案

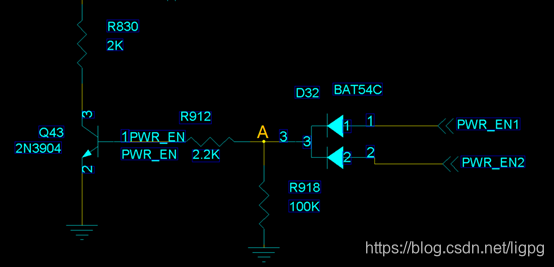

曾经一个双控电源的案子，用了双肖特基BAT54C，在PWR_EN2为低的情况下，系统运行一段时间后，突然掉电。

查了半天发现A点电压只有0.5V不到，无法让Q43导通。

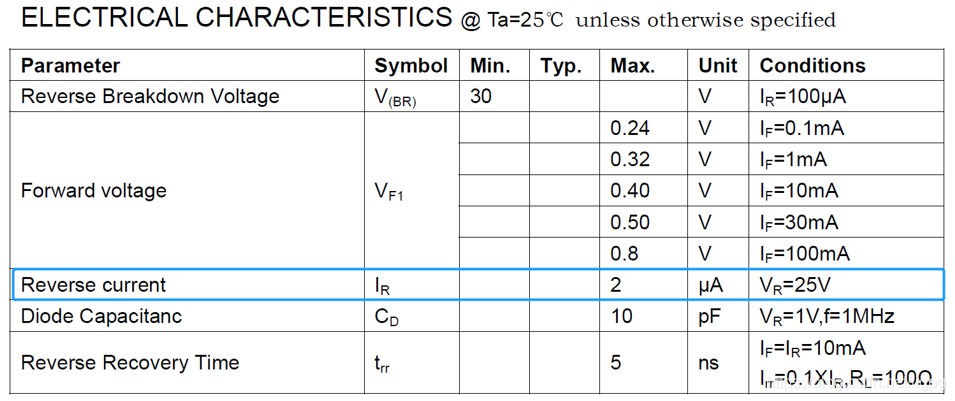

分析后发现BAT54C反向导通导通把A点电压拉低了，查看规格书漏电IR很低（2uA），搞不清楚原因，最后更换为4148了事。

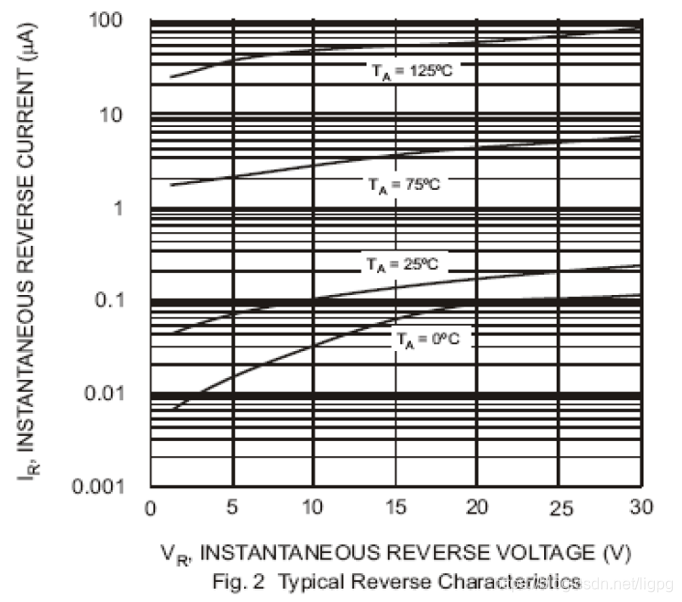

事实上，反向漏电流跟温度关系密切，BAT54C在温度四五十度的时候，漏电流就很可观了，在于工作电流相差不大的情况下，导致“反向导通的”假象：

有些厂家的规格书没有提供温度-反向电流曲线，导致有时候很难找到问题点。
