概述

        闲言少叙，直接上活，Cameralink硬件接口当前主要分为MDR26和SDR26两种，其中MDR对应封装较大价格比较便宜，SDR对应尺寸较小价格比较贵，这点我个人总是记错的

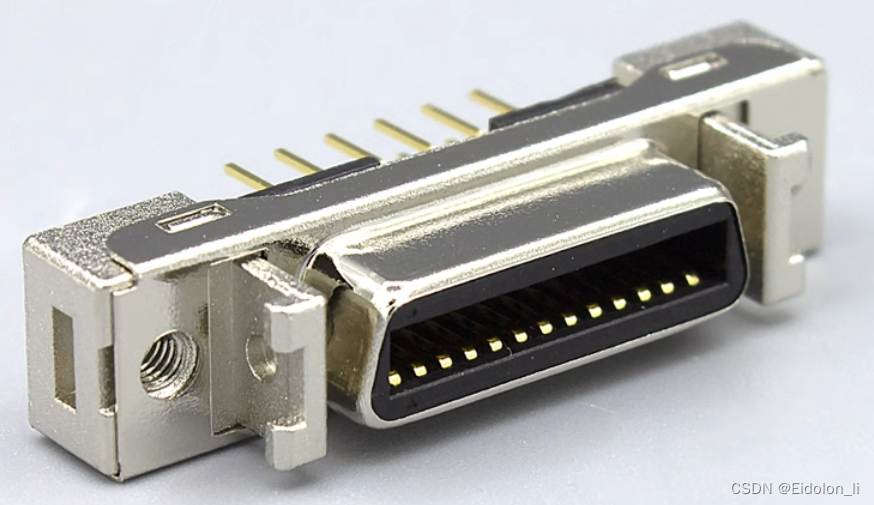

图1 MDR26实物图

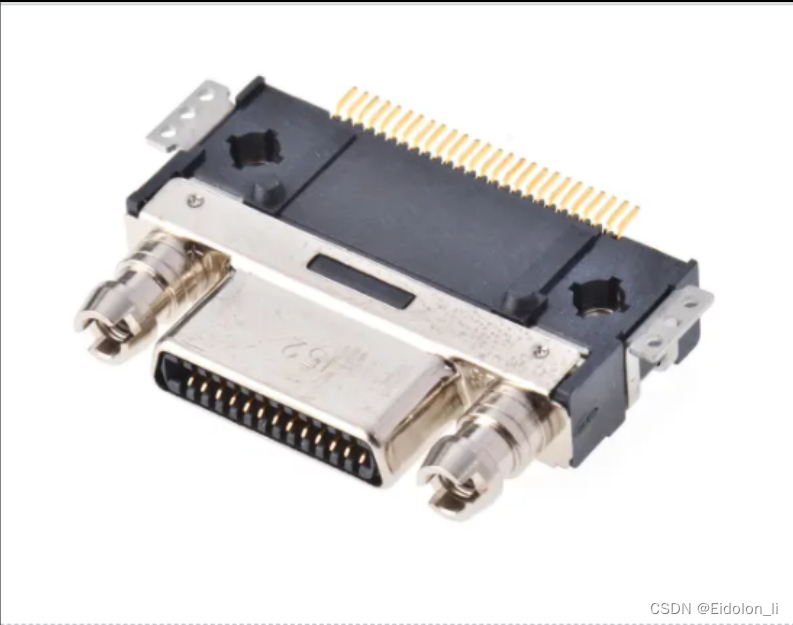

 图2 SDR26实物图

原理设计

        无论是MDR26和SDR26其原理图是一致的，但Cameralink接收和Cameralink发送的定义不一样，如下图所示

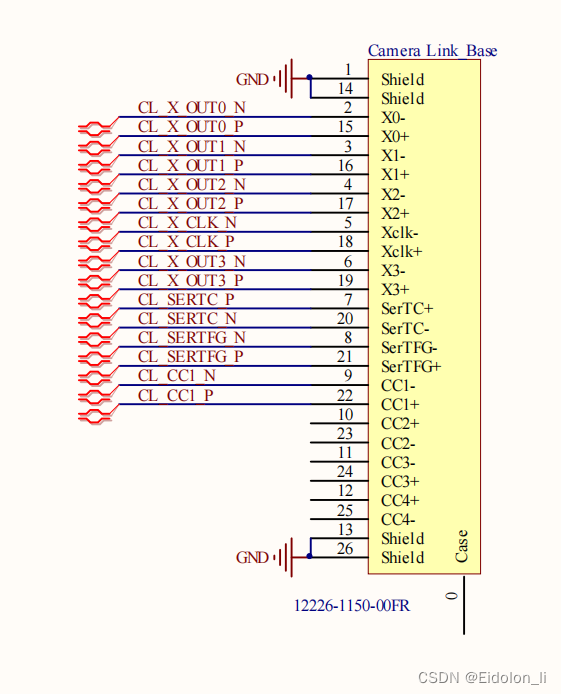

  图3 SDR/MDR编码定义（发送）

表1 SDR/MDR解码定义（接收）
