CorelDRAW_X6使用汇总

目录：

一、软件的下载、安装与注册

1、软件下载

2、软件注册

1）安装CorelDraw x6 64位完成 2）打开软件，出现CorelDraw x6 64位欢迎界面 3）CorelDraw x6 64位注册选项 4）关闭软件

5）注册选项 6）选择注册方式    7）运行注册软件   8）输入CorelDraw x6 64位序列号   9）注册过程

二、软件的使用

1、页面布局

1）页面竖向与横向设置   2）页面放大与缩小   3）整屏显示★   4）修改图纸大小

2、坐标原点设置在图纸的中心

1）绘制矩形框置于图纸中心   2）左上横纵坐标交汇处拖动至矩形框中心   3）无法捕捉的解决★

3、标注尺寸

4、颜色处理

1）颜色编辑   2）填充颜色选取   3）实物对象颜色选取★

5、合并对象为一个单元

6、导角

7、文字的添加与修改

8、图形绘制

1）等边三角形绘制   2）画圆形箭头   3）圆形边上做5个U字口★

9、对象的图层切换

10、图形去描边、图形间焊接

1）图形去描边   2）图形与图形焊接

11、粘贴到指定位置

12、发送给厂家前转曲★

13、导入Protel99SE的DXF文件

14、对象的左右、上下镜象

15、批量复制

1）全选对象并复制位置值   2）将对象的Y轴位置粘贴   3）Ctrl+D即可连续向Y轴负方向粘贴

三、问题解决

1、增加使用提示

2、打开软件，出现“会员对话框”

3、3天内将会不能正常使用

4、别人打开文件字体呈方框

5、美工文字打散，再CTRL+L组合文字会颠倒顺序

6、大写字母后自动变成小写

7、打印时出现“正在分析文档”

8、“创建应用程序环境”处闪退

四、CorelDRAW素材

1、已绘制的素材

2、关于外观设计

---

一、软件的下载、安装与注册

1、软件下载

CorelDRAW_X6 比较好用，本人习惯用这个版本。

链接：https://pan.baidu.com/s/15y8yvVO_OHH84wsdZAasCA

提取码：hd9b

郑重声明：

1）本免费资源仅限个人学习或交流之用，严禁任何商业性质的使用。请您在使用完毕后，通过正规渠道在官网购买正版资源。

2）若您发现资料下载链接失效，请及时通过后台联系本人或查询官方网站。

3）本资料来源于网络，在此特别提醒，请勿将下载的资料或教程用于任何形式的商业活动。请您对自己的行为负责，遵守相关法律法规，尊重他人的知识产权。

4）若您在无意中发现相关资源侵犯了您的权益，请您及时通过站内信与本人取得联系。本人将立即删除相关内容，并向您表示诚挚的歉意。

2、软件注册

1）安装 CorelDraw x6 64 位完成

注意：下面的操作必须把网络关掉。

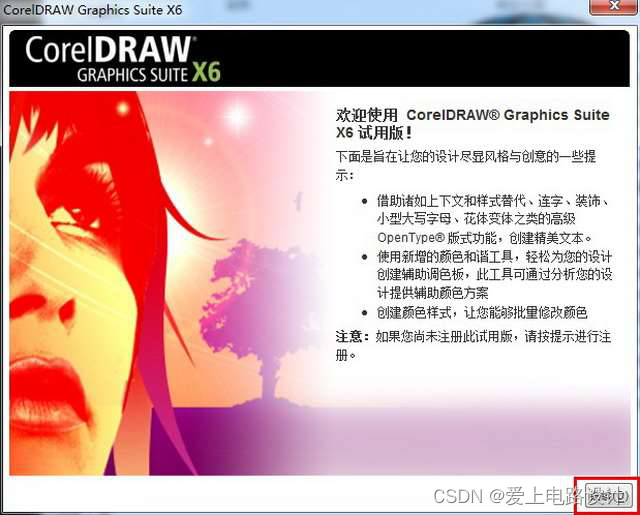

2）打开软件，出现 CorelDraw x6 64 位欢迎界面

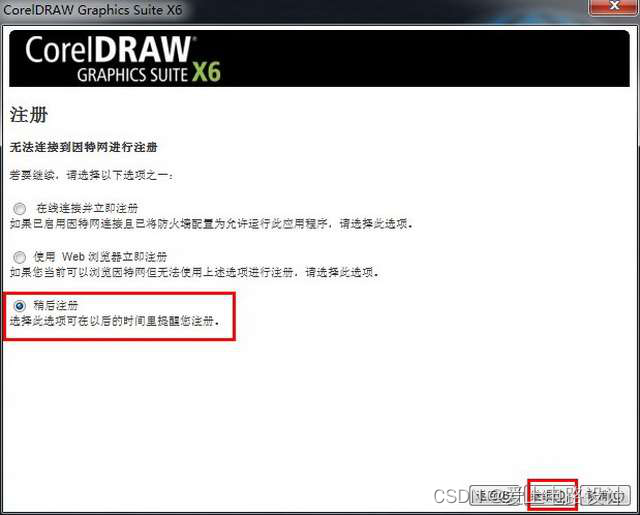

3）CorelDraw x6 64 位注册选项

勾选“稍后注册”然后点击“继续”按钮

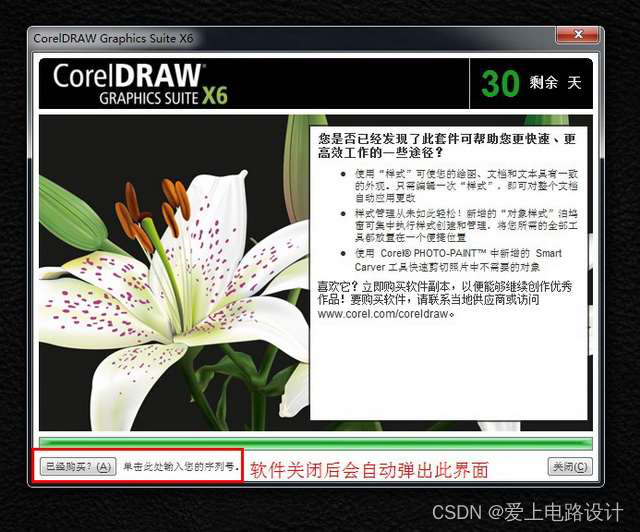

4）关闭软件

关闭软件后会自动弹出一个界面。如果没有那重新打开软件。

5）注册选项

点击“我已经购买”

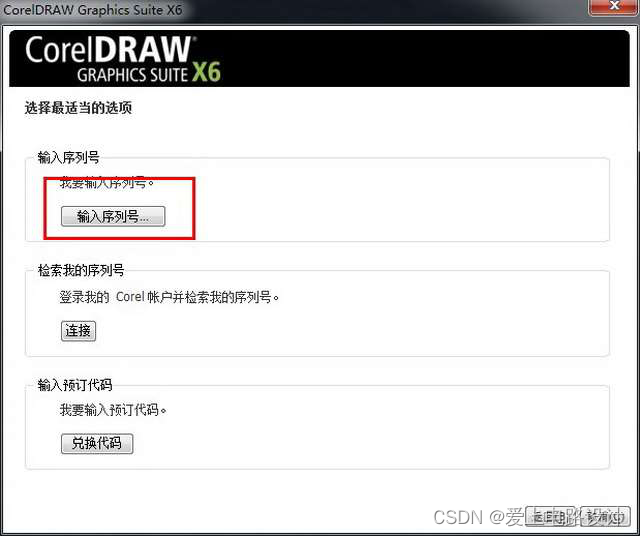

6）选择注册方式

点击“输入序列号”

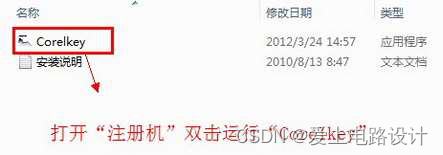

7）运行注册软件

双击运行 “Corelkey”

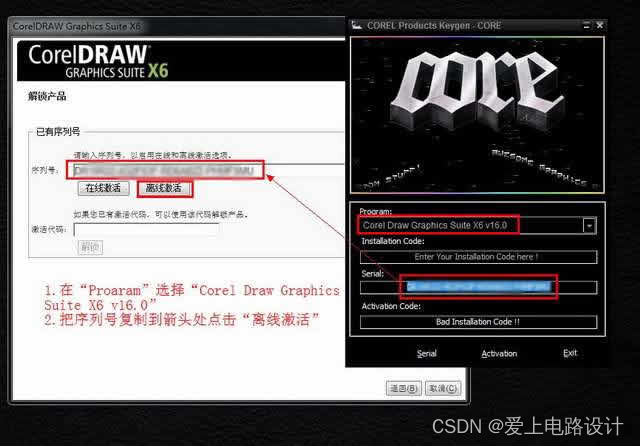

8）输入 CorelDraw x6 64 位序列号

在 “Program” 处选择 “Corel Draw Graphics Suite X6 v16.0” 然后把激活码获取工具里面的序列号复制到图中箭头处，点击“离线激活” 。

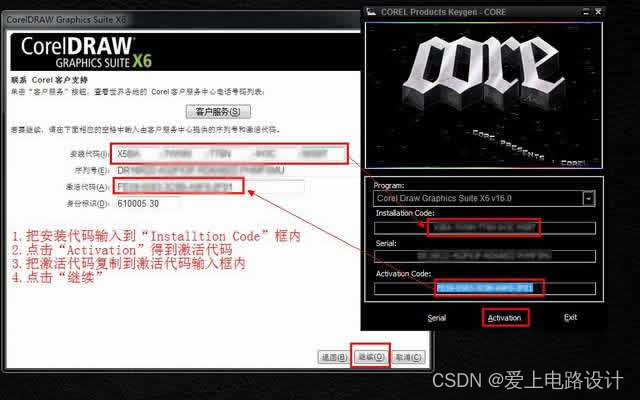

9）注册过程

把安装代码输入到 “Installtion Code” 框内，点击 “Activation” 得到激活代码，把激活代码复制到激活代码输入框内，点击“继续”按钮。

二、软件的使用

1、页面布局

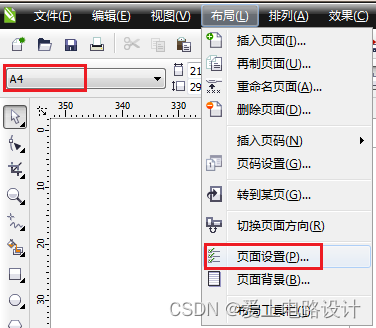

1）页面竖向与横向设置

A4 规格尺寸：210mm*297mm

2）页面放大与缩小

鼠标滚轮上推放大、下推缩小。

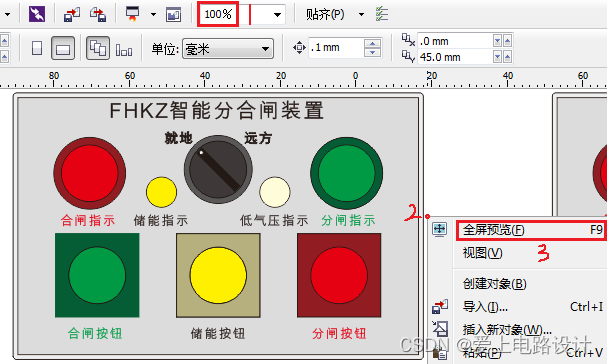

3）整屏显示★

图纸尺寸最大：快捷 F4-->F9 即可，键盘 PrtScr 截图，粘贴到 Word，ESC 退回。

1 处设置成 100% 显示，2 处点右键，3 处全屏预览。

4）修改图纸大小

2、坐标原点设置在图纸的中心

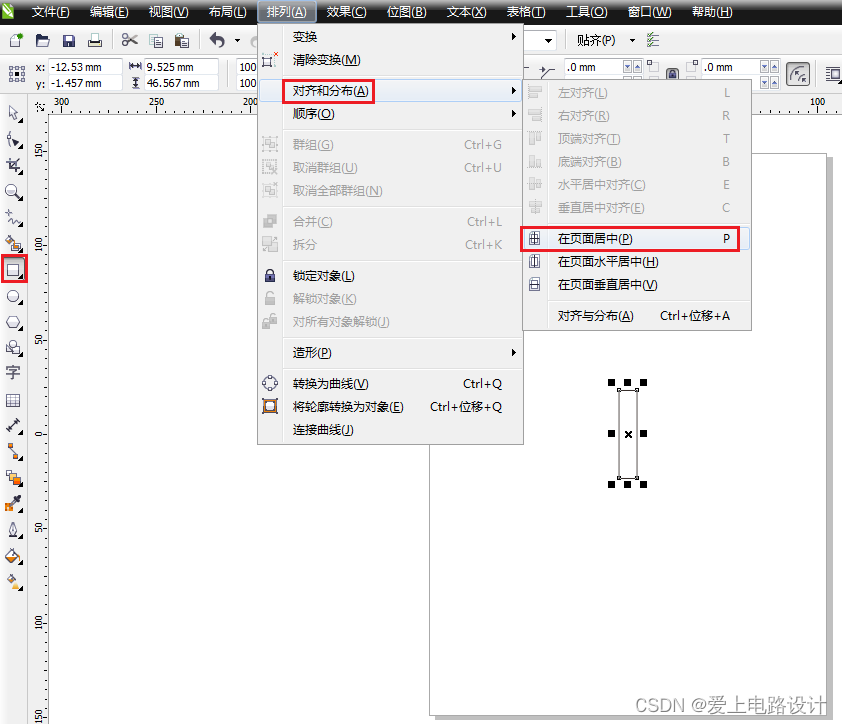

1）绘制矩形框置于图纸中心

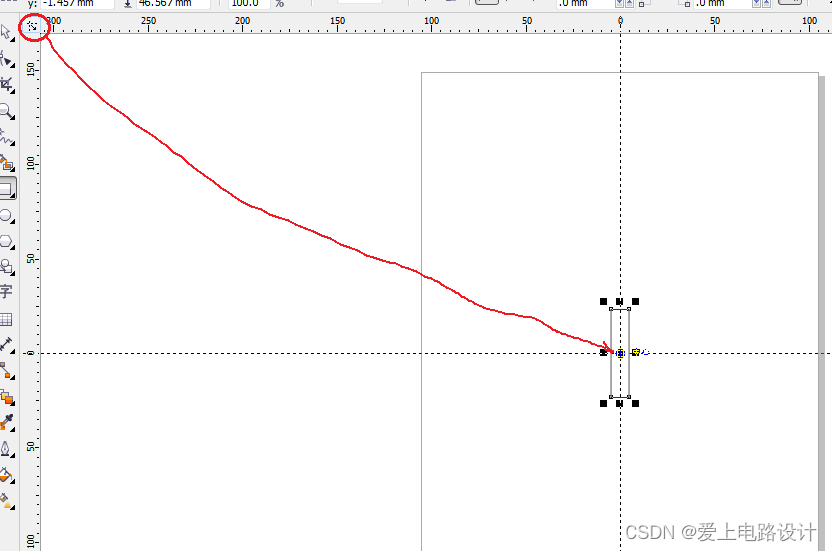

2）左上横纵坐标交汇处拖动至矩形框中心

先选择相应对象，拖动到此对象的中心点。这样做的好处是坐标有正负，可快速确定对象的坐标。

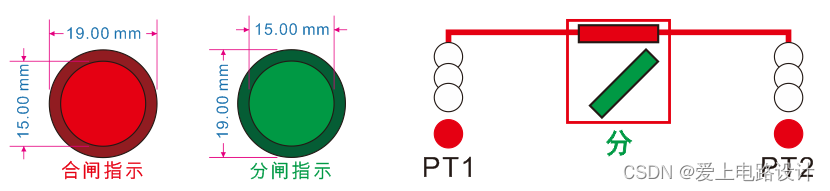

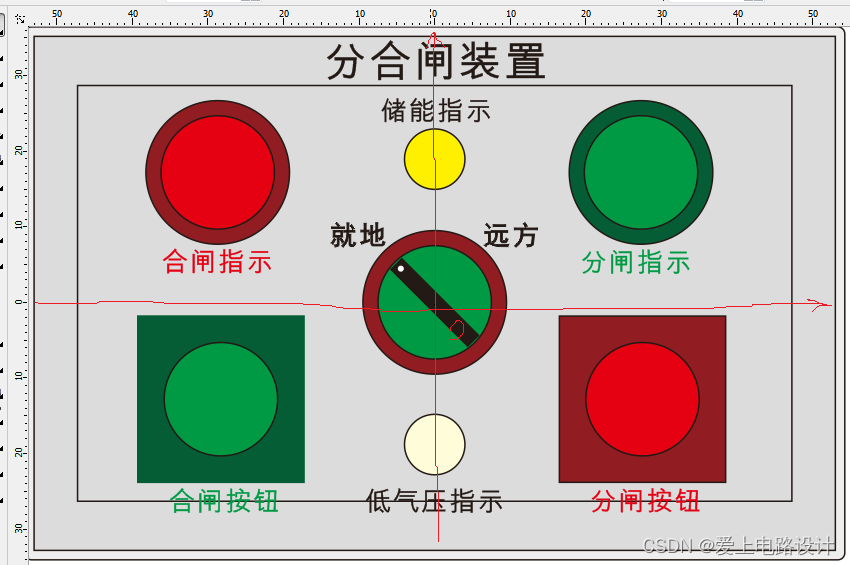

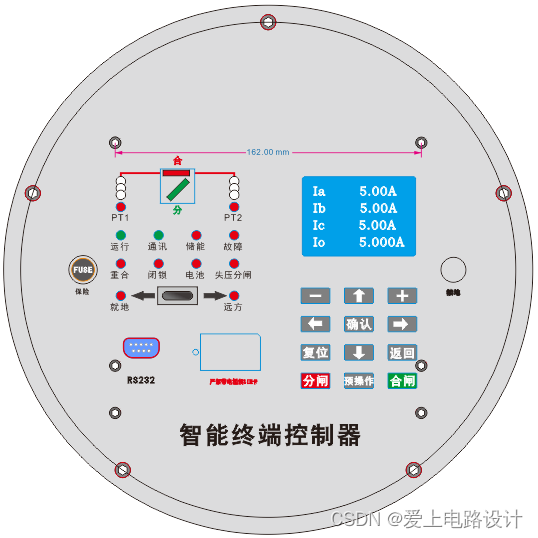

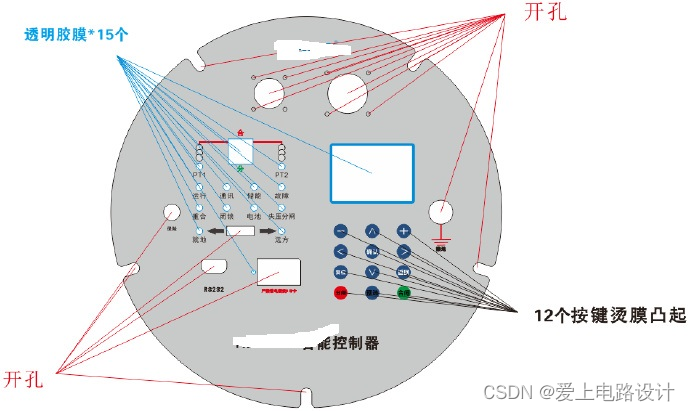

例：分合闸装置的外观设计

3）无法捕捉的解决★

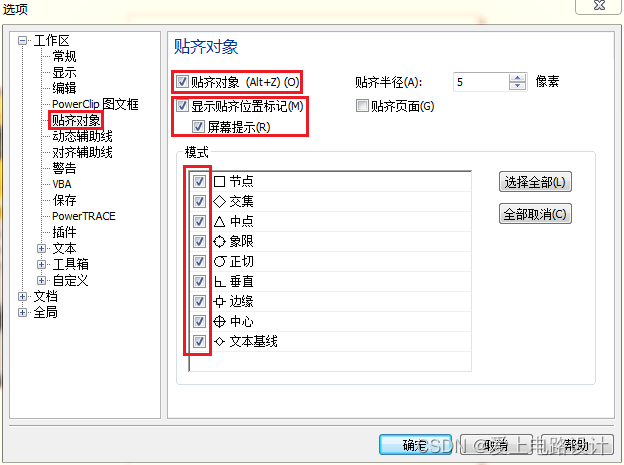

Ctrl+J 或工具/选项，选择贴齐对象。

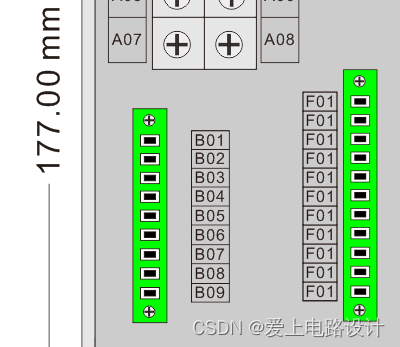

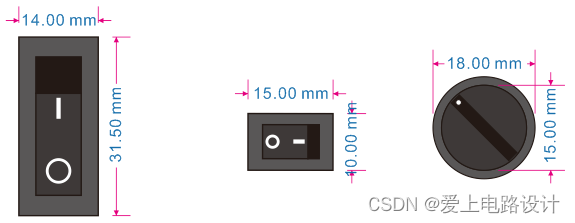

3、标注尺寸

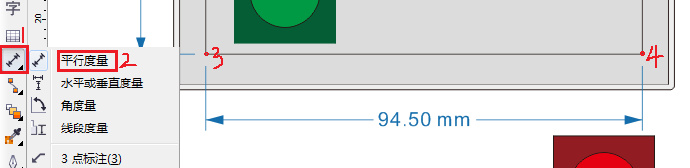

1 处选择度量工具，再点 1 处的黑色三角形，选择“平行度量”

选择起点 3，按住鼠标左键不放，拖动到终点 4 处

向下平移鼠标放在合适位置，再点左键确认即可

-----------------------------

标注弧度：

选择上图“角度量”，先选取圆的中心，再分别选择上图 1、2 点。

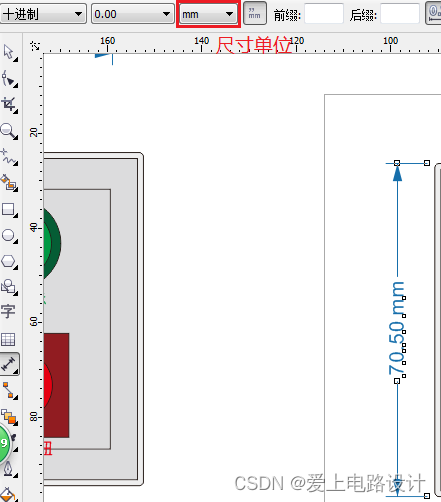

标注尺寸单位设置：

4、颜色处理

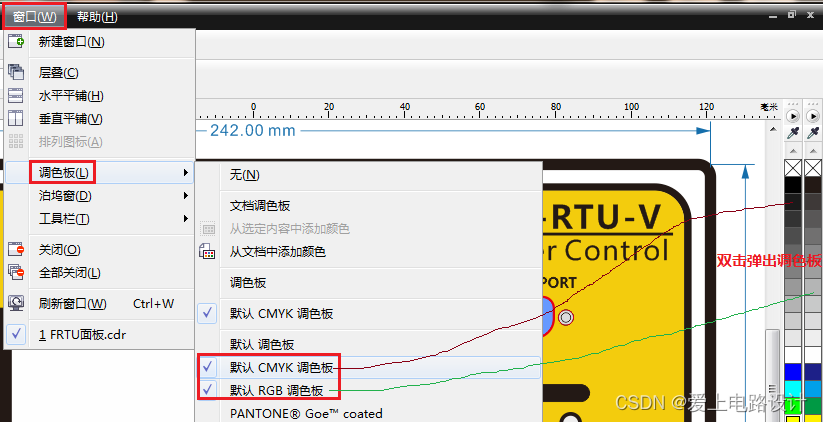

1）颜色编辑

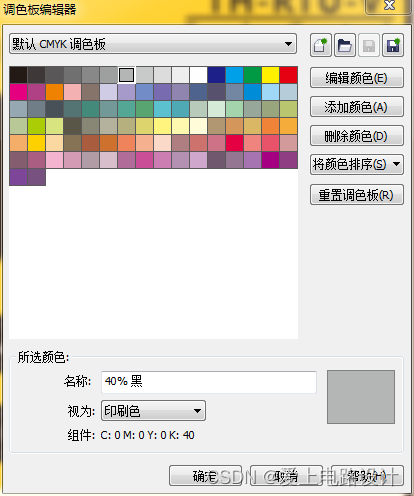

双击上面的调色板，弹出如下对话框：

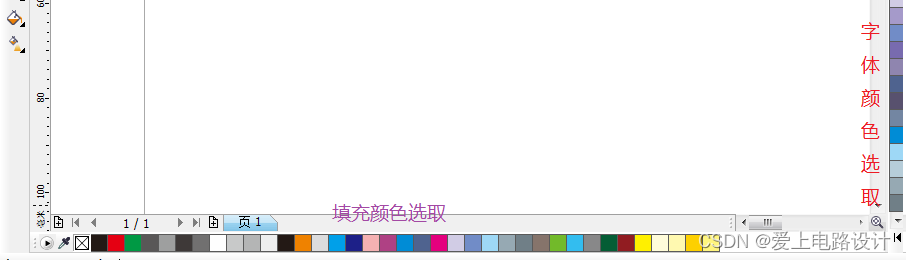

2）填充颜色选取

把一个对象的颜色填充到另一个对象上

选择 1 处的“颜色滴管工具”，点击2处的“颜色选择”选取 3 处的颜色，填充到4处，这样 3 和 4 处颜色一样。

-----------------------------

颜色选取：

3）实物对象颜色选取★

通过 “2）填充颜色选取” 操作。

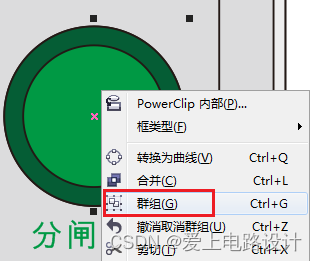

5、合并对象为一个单元

这样在调整位置时非常方便

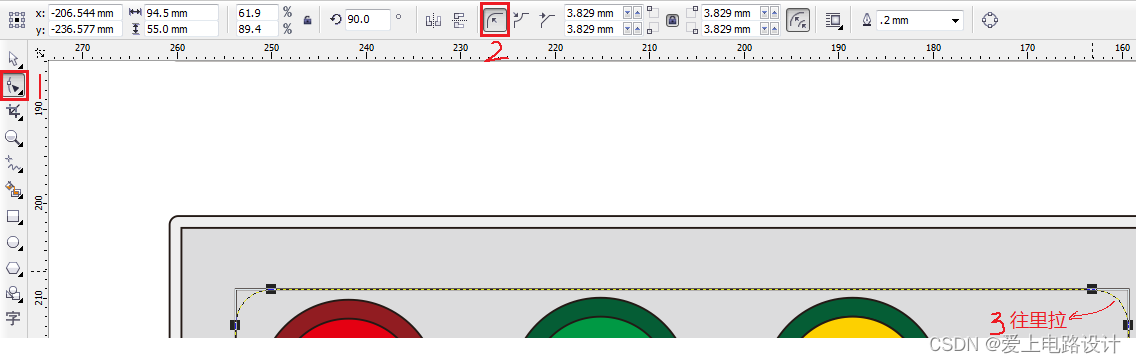

6、导角

选取1处的形状工具，选择 2 处的导角类型，选择对象；如上图在 3 处往里拉，这样框的四个角都被导角。

多点击一次，就会只对指定的角进行导角。

7、文字的添加与修改

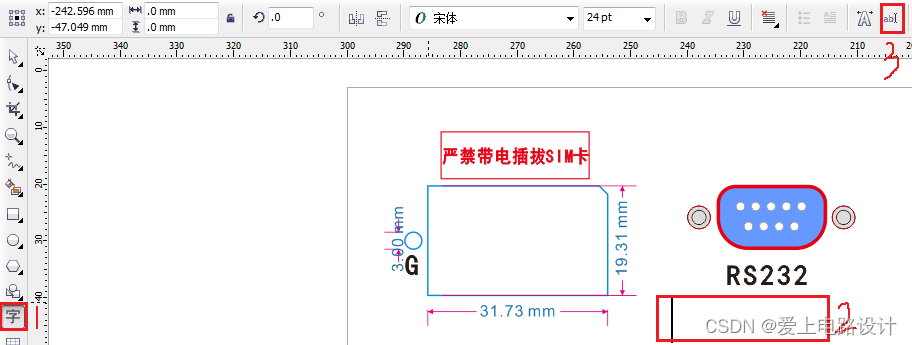

1）点 1 处，鼠标左键点需要添加文字的地方，如图 2；

2）双击文字可修改，或选择文字再点 3 处亦可。

8、图形绘制

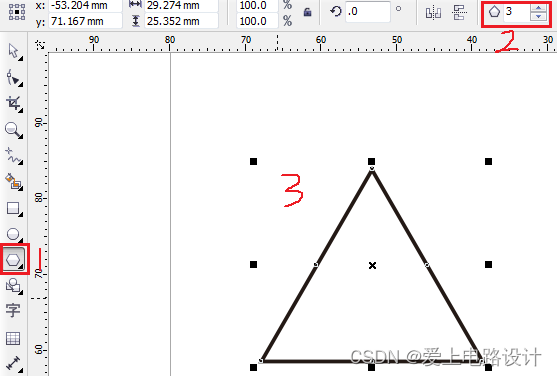

1）等边三角形绘制

点1处选择 “多边形工具”，2 处选取 3（三角形），按 “Ctrl” 键点左键拖动画出三角形。此三角形属于等边三角形。

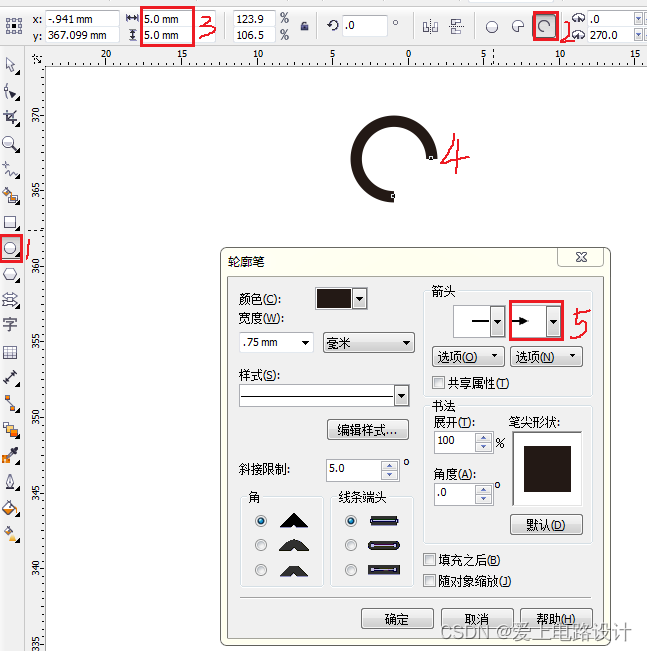

2）画圆形箭头

画一个圆，把圆做成开口；

再选择这个圆，加粗线条，按 F12（轮廓笔）在一头上加上箭头

再选择排列菜单里的 “将轮廓转换为对象”，这样用 F10 把三角形调下即可！

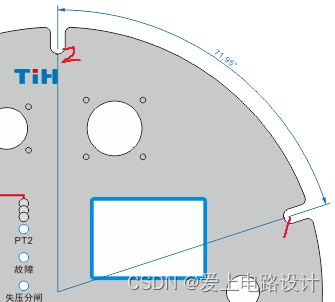

3）圆形边上做5个U字口★

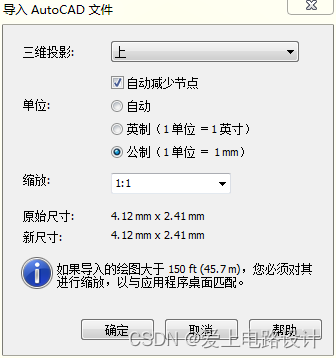

（1）通过导入已经做好的 AutoCAD 图纸

如上图 1 步，可直接填充颜色；若从别的地方取颜色填充，由于曲线不闭合（现象如下图），必须手动调整再合并。

（2）通过 CorelDRAW 自行绘制

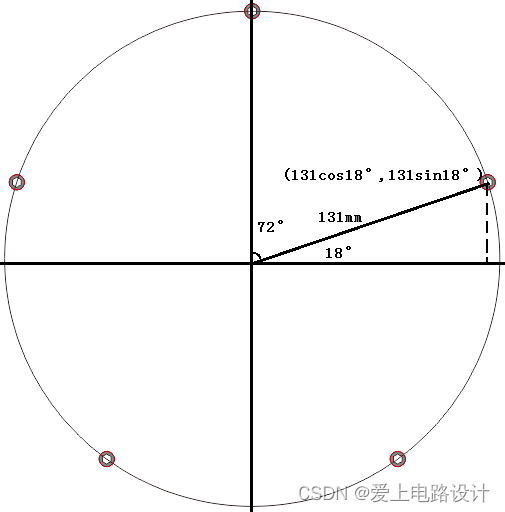

如下图的 5 个孔在圆上相距的角度是 360/5=72°，可以通过数学的方法计算得出此 5 个孔的座标。

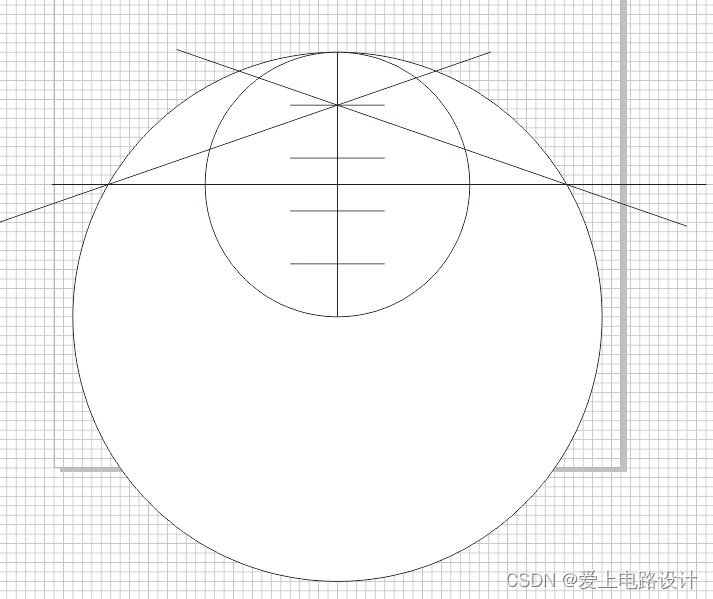

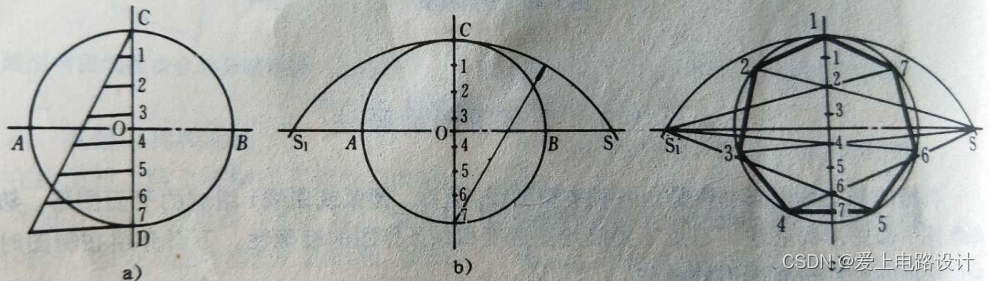

任意多边形画法：

过圆点 O 作水平直径 AB 和垂直直径 CD，等分直径 CD（图 a）（作 n 边形时为 n 等分，这里以七等分为例说明）；

以 D 为圆心，DC 为半径作圆弧交 AB 的延长线于 S 和 Si 点（图 b）；

将 S、Si 点与 CD 上的奇数点或偶数点（如 2、4、6 等点）连接，并延长与圆周相交得各等分点，顺次连接各点即为所求正多边形（图 c）。

实例：

画十字相交线，按住 Ctrl 画直线；

从 Si 作相应的斜线至刻度线处，Ctrl+K，再按住 Shift 键延长此线到圆边；

（3）图形整体效果

9、对象的图层切换

Crtl+PageUp 向上切换图层；Crtl+PageDown 向下切换图层。

10、图形去描边、图形间焊接

1）图形去描边

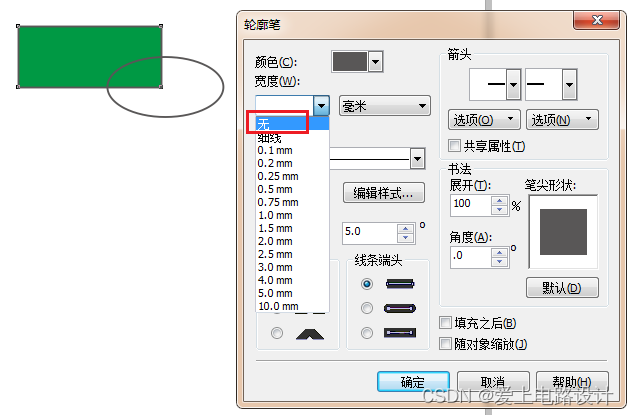

按 F12，将宽度设置为“无”，即可去除描边

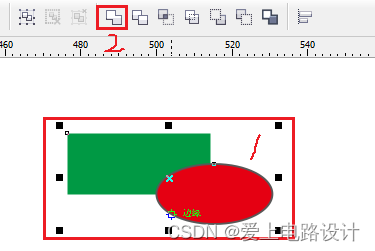

2）图形与图形焊接

前提：同时选择两个对象

11、粘贴到指定位置

左键拖动到想要的位置，松开左键，立马按下右键松手。

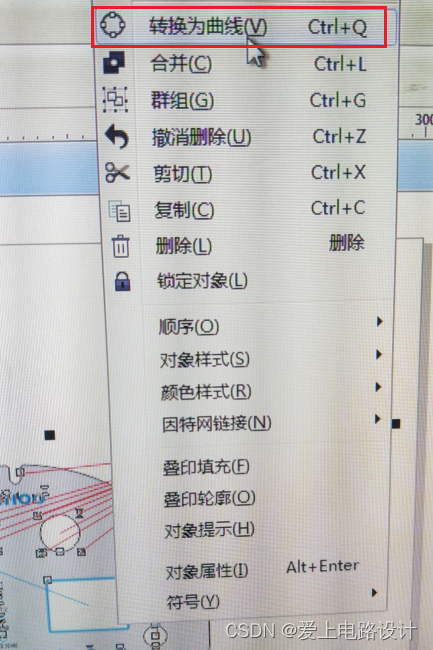

12、发送给厂家前转曲★

以防止不同版本的 CorelDRAW，字不对、丢失等问题。转曲后文件不能再修改，所以原文件保留好。

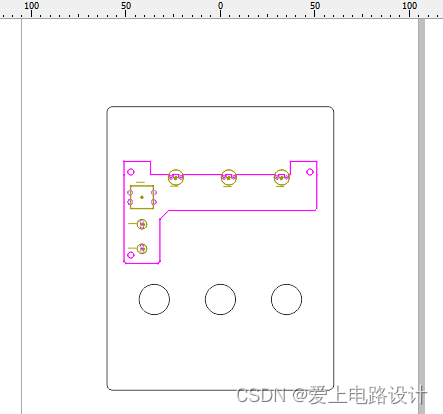

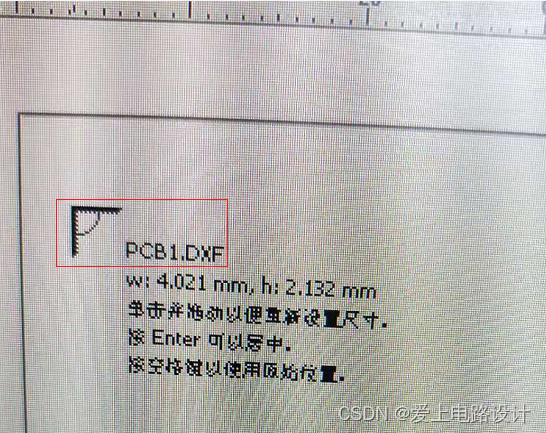

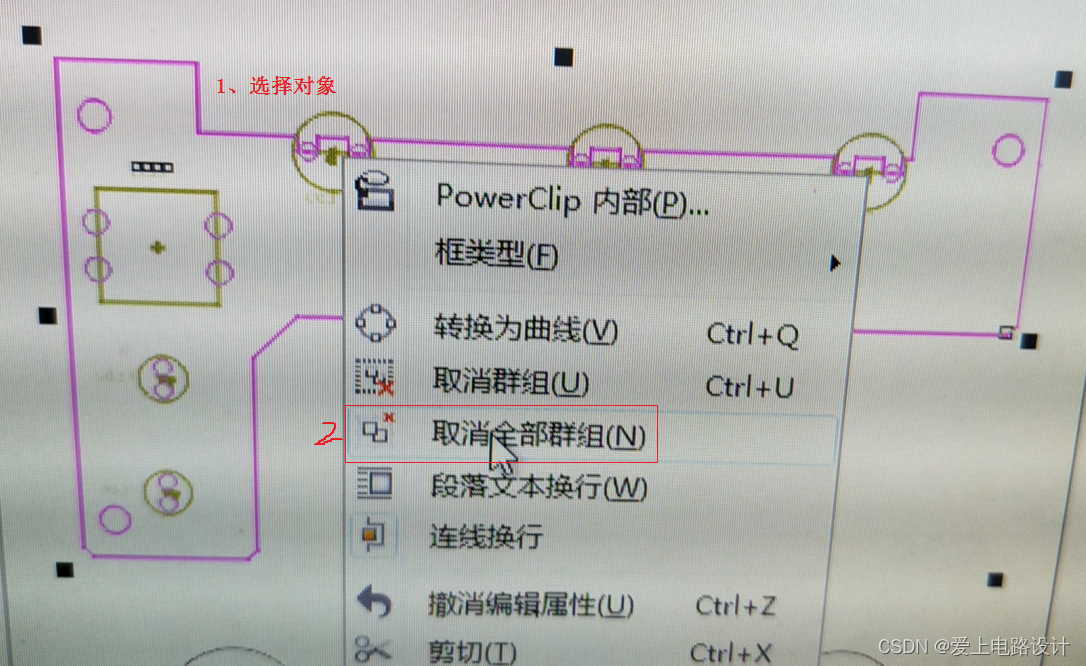

13、导入Protel99SE的DXF文件

File/导入(I)

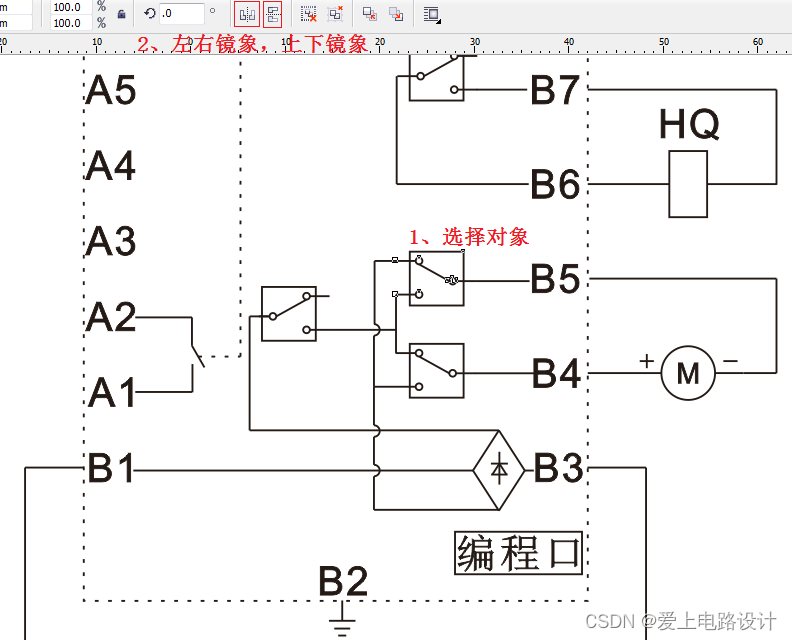

14、对象的左右、上下镜象

15、批量复制

下面以向 Y 轴负方向再制对象为例说明。

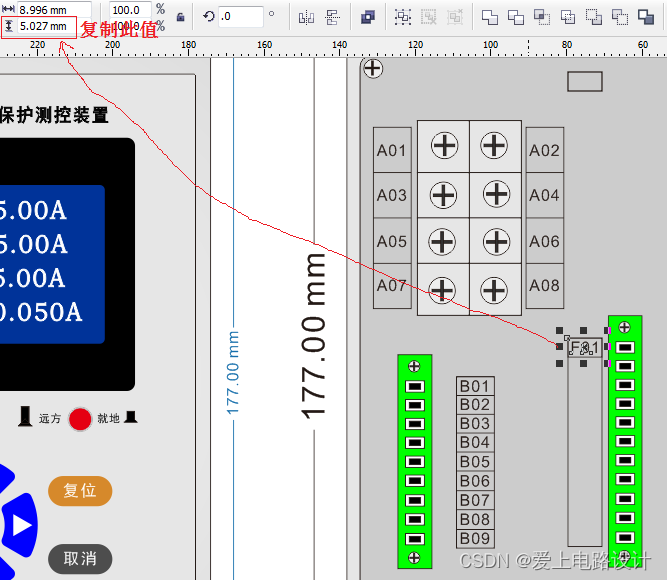

1）全选对象并复制位置值

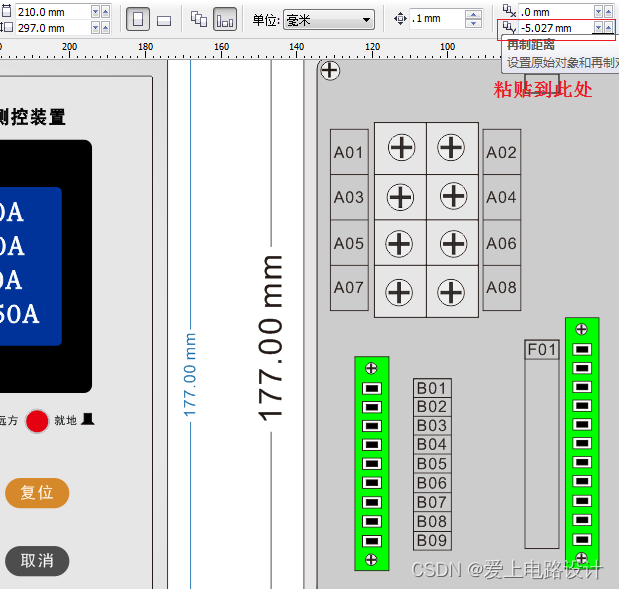

2）将对象的Y轴位置粘贴

点击空白处，由于是负反向，只需将对象位置值前加负号。

3）Ctrl+D即可连续向Y轴负方向粘贴

三、问题的解决

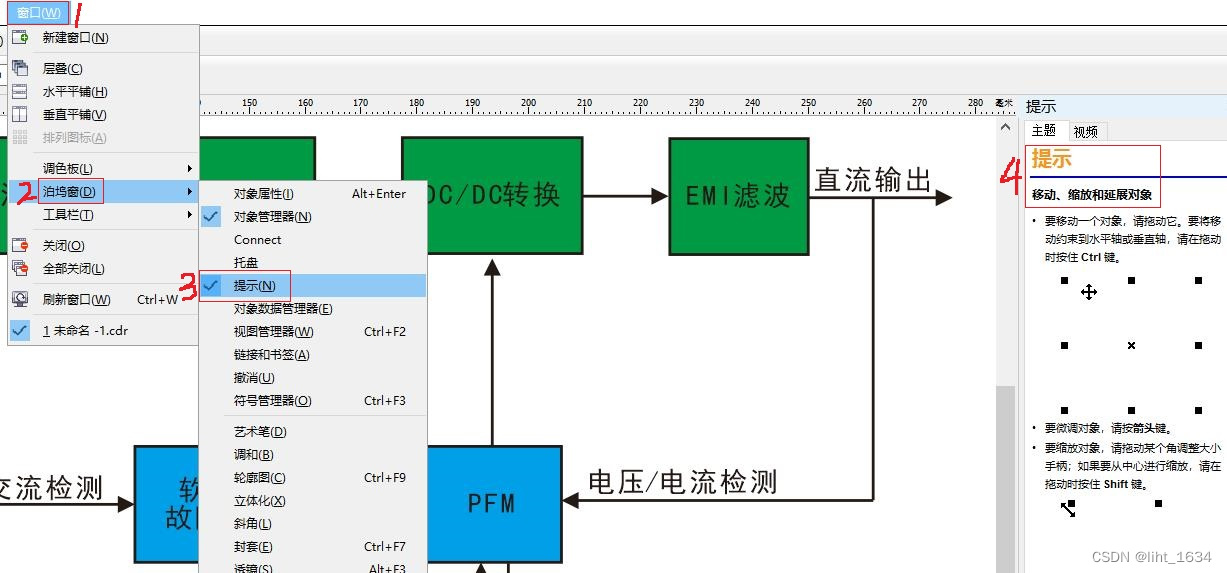

1、增加使用提示

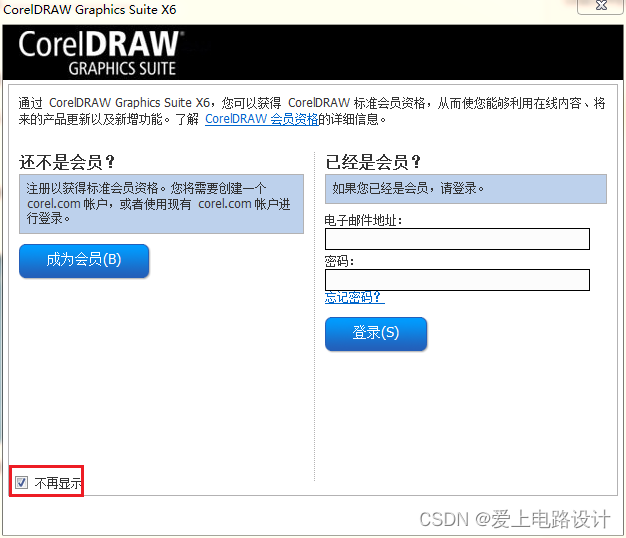

2、打开软件，出现“会员对话框”

如果看不到“不再显示”，多打开几次软件即可看到。

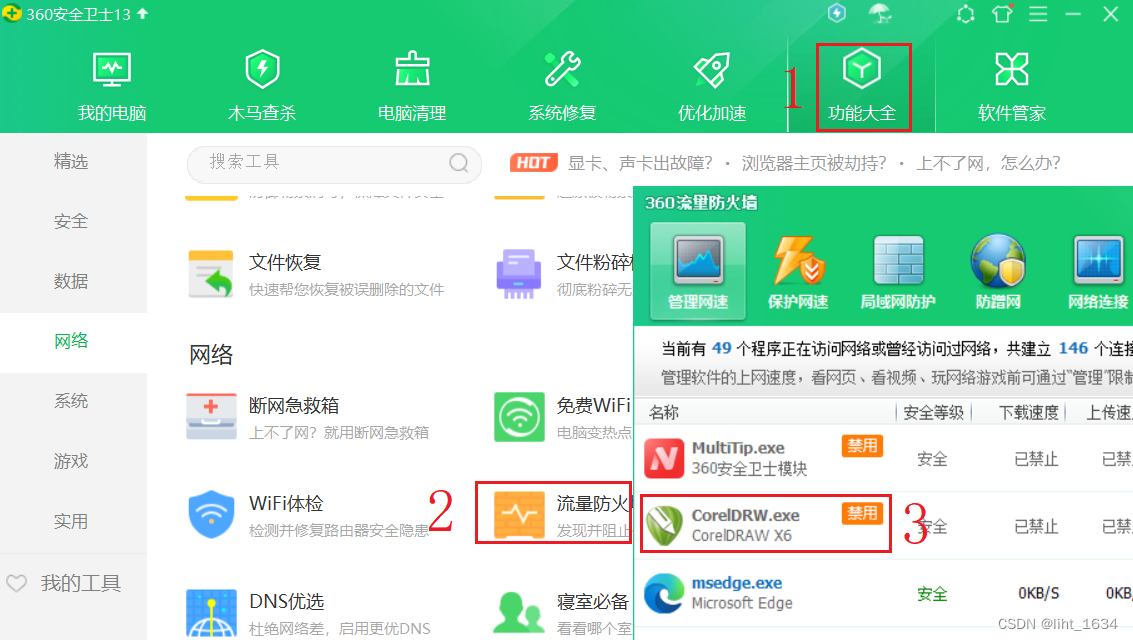

3、3天内将会不能正常使用

通过软件禁止其进程的运行即可。

4、别人打开文件字体呈方框

文件发给其他人，而其他人没有安装相应字体的时候，X7 版本的可以在保存是选择【嵌入字体】

5、美工文字打散，再CTRL+L组合文字会颠倒顺序

1）打几个美工文字，如“矿秘书网”；

2）按 Ctrl+K 打散；

3）框选那几个字“矿秘书网”；

4）按 Ctrl+L 组合，这时我们看见它的方向是反的；

5）这时我们直接按 Ctrl+Z 撤消，然后再次按 Ctrl+L 组合（不要再用框选），这时我们看到它的顺序是正常的，也不发生跑位；

以上 CorelDraw9、CorelDraw12 都测试通过。

6、大写字母后自动变成小写

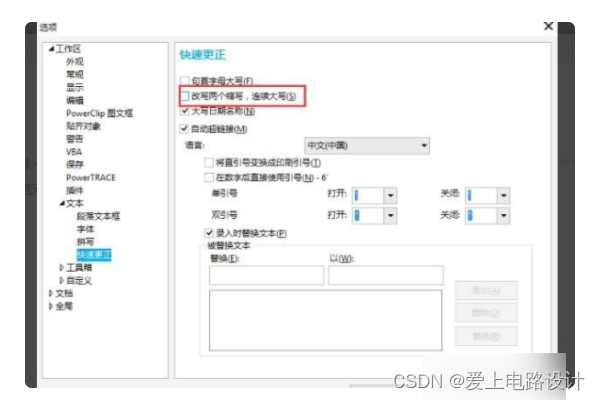

点击菜单样中“工具目录下的选项”（快捷键 Ctrl+J），进入选项设置对话框，点击工作区-文本-快速更正。

在对话框右侧的“快速更正”子面板中勾选“改写两个缩写，连续大写”命令。

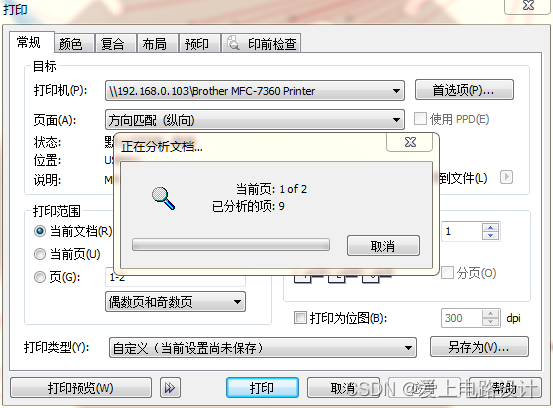

7、打印时出现“正在分析文档”

新建一个文件，拷贝内容进入新文件中再打印即可。

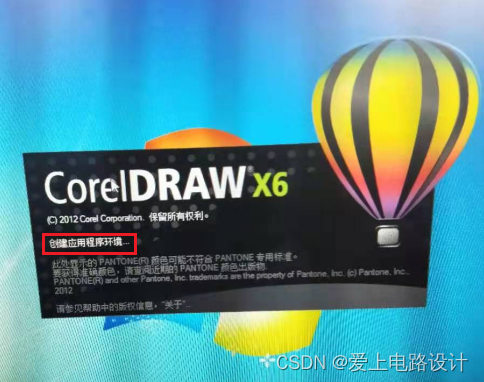

8、“创建应用程序环境”处闪退

程序运行到“创建应用程序环境…”后闪退，系缺乏运行环境，比如 DotNetFramework 组件、VC++ 组件等，可重装系统解决。

四、CorelDRAW素材

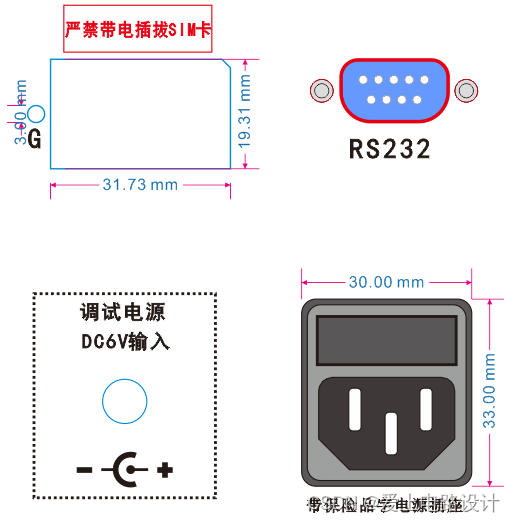

1、已绘制的素材

搜索我的百度网盘 “CorelDRAW 素材” 或移步：CorelDRAW自制作的素材。

2、关于外观设计

---

把问题时时放在心头，直到一点曙光逐渐破晓终而变成阳光普照。觉得不错，动动发财的小手点个赞哦！
