右手定则与左手定则

本内容详细讲述了高中物理中的左手定则与右手定则以及其在工业中的应用。紫色文字是超链接,点击自动跳转至相关博文。持续更新,原创不易!

目录:

一、左手定则

二、右手定则

三、实际应用

1、韩国电压互感器

2、通电螺旋线圈与永磁真空断路器

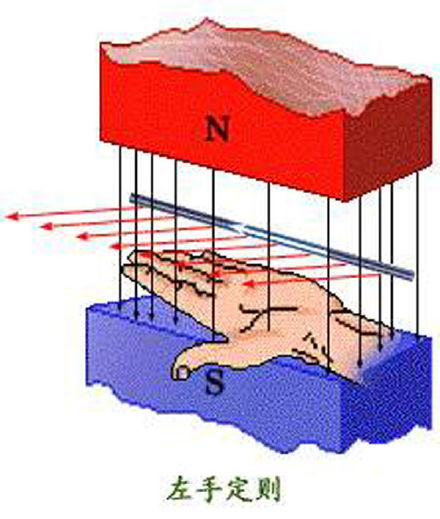

一、左手定则

图解左手定则和右手定则的记忆方法 "left"(左边)跟E和F有关用左手,“bright”right(右边)跟B和I有关,用右手。“力”字向左撇,就用左手;而“电”字向右撇,就用右手。记忆口诀:左手力,右手电,手心迎着磁感线。

霍尔效应是电磁效应的一种,这一现象是美国物理学家霍尔(A.H.Hall,1855—1938)于1879年在研究金属的导电机制时发现的。当电流垂直于外磁场通过导体时,在导体的平行于磁场和电流方向的两个端面之间会出现电势差,这一现象就是霍尔效应。

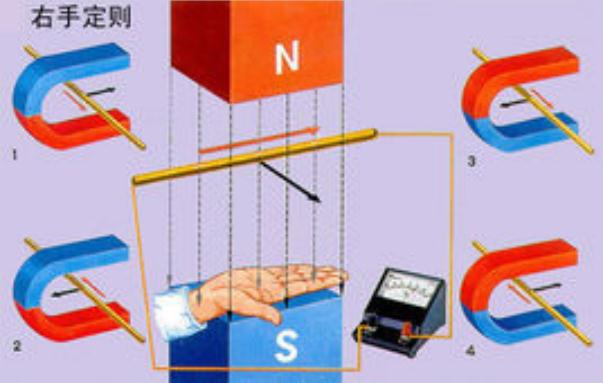

二、右手定则

可以用右手的手掌和手指的方向来记忆导线切割磁感线时所产生的电流的方向,即:伸开右手,使拇指与其余四个手指垂直,并且都与手掌在同一平面内;让磁感线从手心进入,并使拇指指向导线运动方向,这时四指所指的方向就是感应电流的方向。

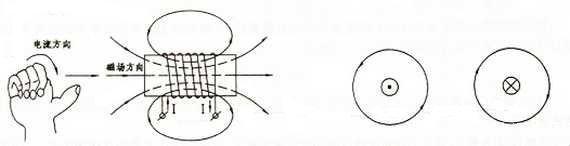

这就是判定导线切割磁感线时感应电流方向的右手定则。右手定则判断线圈电流和其产生磁感线方向关系以及判断导体切割磁感线电流方向和导体运动方向关系。

三、实际应用

1、韩国电压互感器

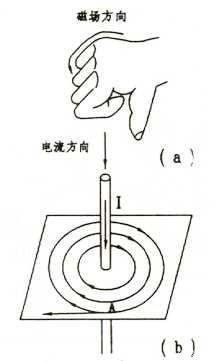

通电直导线周围产生磁场,根据右手定则相关方向如上图

--------------------

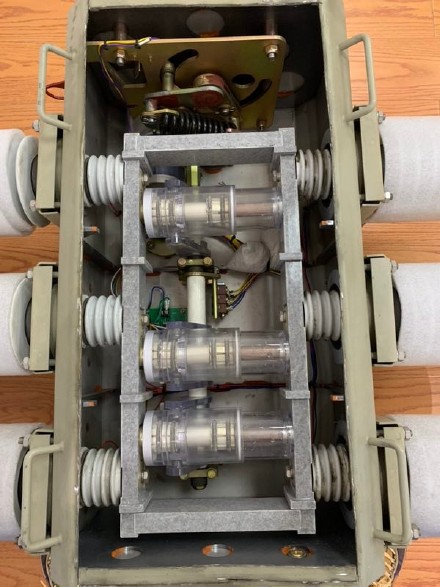

开关图片:

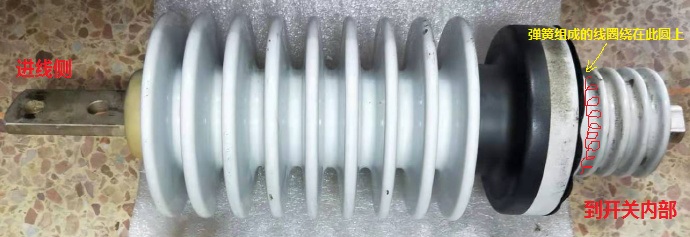

电压互感器从进线侧到开关内部至少有10KV电压。

根据右手定则,弹簧(两端勾在一起,类似于闭合的螺旋线圈)的周围产生磁场。

2、通电螺旋线圈与永磁真空断路器


人生本就是个过程,冷暖自知,过得好与坏 ,是否有遗憾,都是自己的事情。觉得不错,动动发财的小手点个赞哦!
