通电螺旋线圈与永磁真空断路器

本内容包括通电螺旋线圈(铁芯、磁芯)工作原理,永磁真空断路器工作原理(含线圈驱动脉冲)。紫色文字是超链接,点击自动跳转至相关博文。持续更新,原创不易!

目录:

一、通电螺旋线圈

1、铁芯情况

2、磁芯情况

二、永磁真空断路器

1、概述

2、驱动波形

1)线圈正常驱动波形   2)螺栓无磁性故障时驱动波形    3)线圈两端的电压与时间★

一、通电螺旋线圈

根据右手螺旋定则可得螺旋线圈分为下面两种情况。

1、铁芯情况

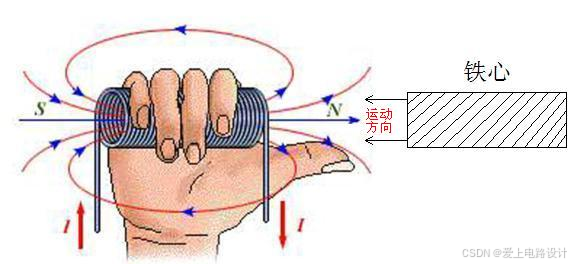

不论电流方向如何,线圈产生的磁场使铁心往左运动,如下图1.1.1所示

图1.1.1 铁芯受力情况

2、磁芯情况

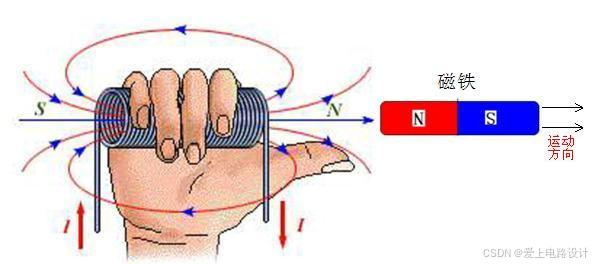

如图所示的电流方向,线圈产生的磁场N-N排斥磁心,磁心往右运动;否则N-S吸引磁心,磁心往左动动。如下图1.2.1所示

图1.2.1 磁芯受力情况

二、永磁真空断路器

1、概述

根据上述“2、磁芯情况”可知,下图2.1.1所示的ZW32永磁真空断路器(下称断路器)就有两种运动方向。

此断路器在断电的情况下,线圈中心的螺栓以及金属外壳上有磁性,若无磁性则此处有故障。

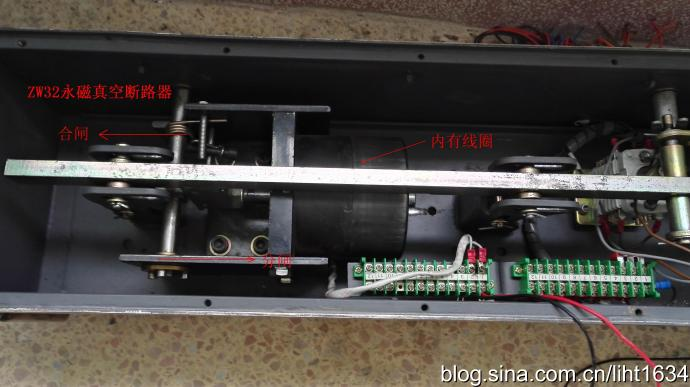

图2.1.1 永磁真空断路器

2、驱动波形

1)线圈正常驱动波形

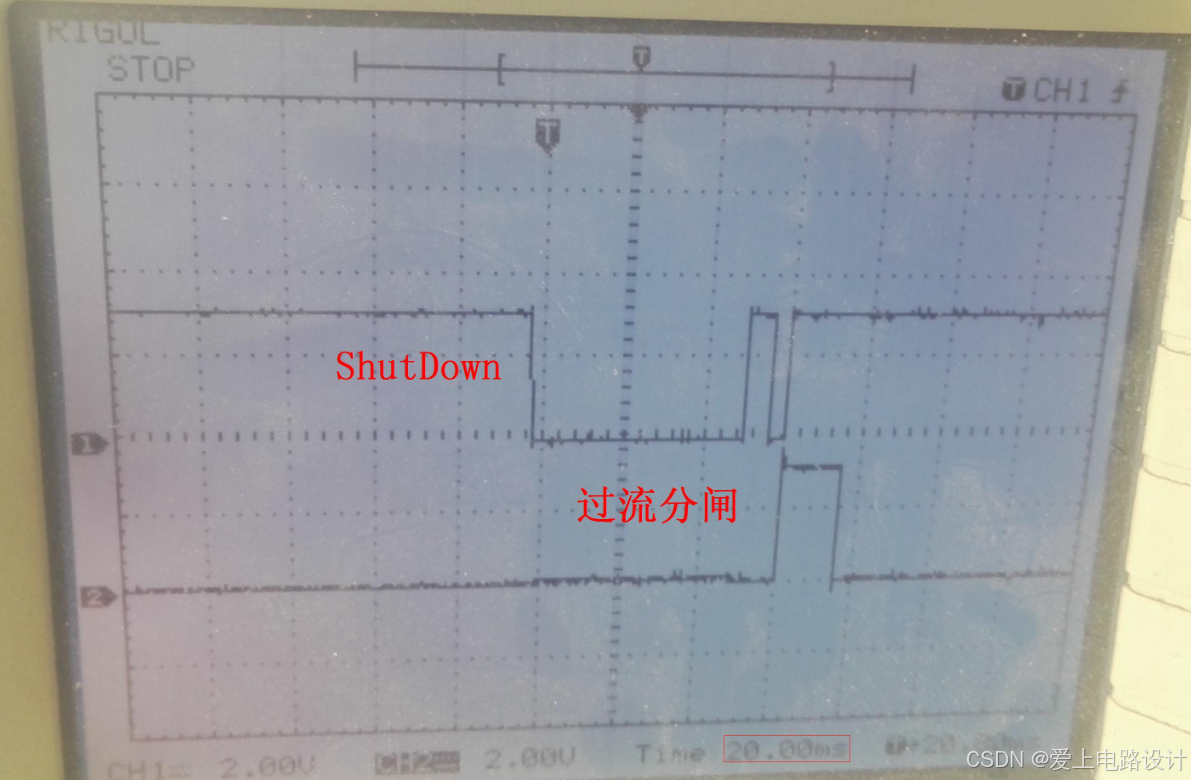

图2.2.1 过流分闸波形

2)螺栓无磁性故障时驱动波形

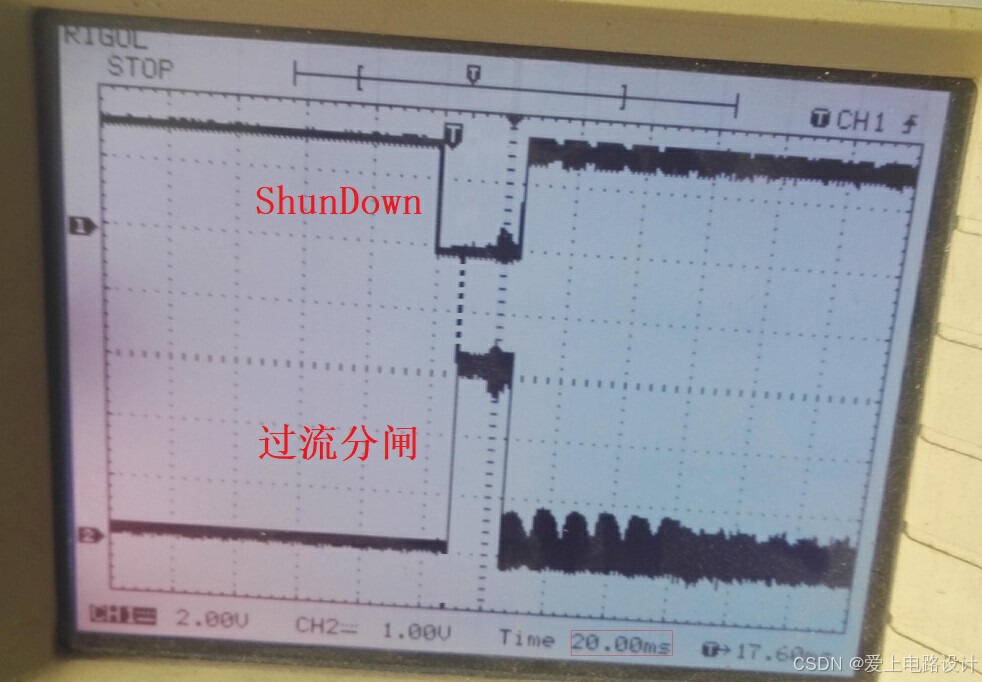

图2.2.2 无磁性驱动波形

3)线圈两端的电压与时间★

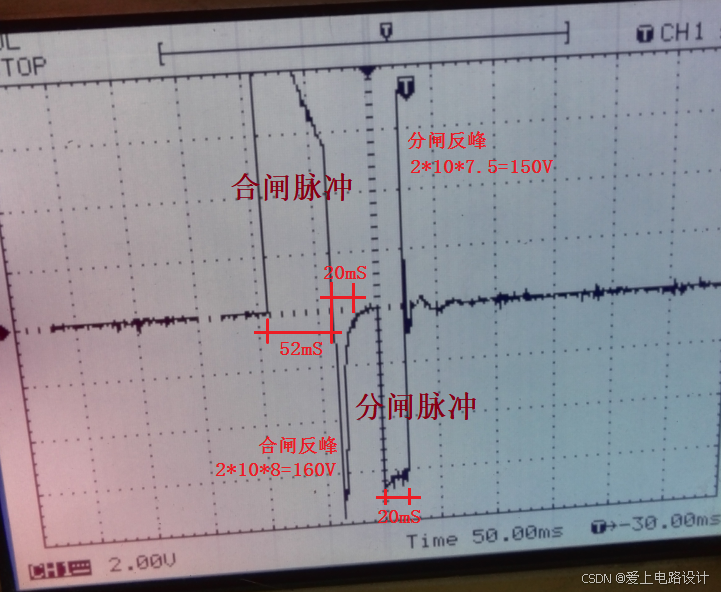

图2.2.3 线圈两端波形

控制器合闸指令发出-->永磁线圈正向得电-->合闸状态;分闸指令发出-->永磁线圈反向得电-->分闸状态。
