苏泊尔C21-SDHC19电磁炉维修

内容包括苏泊尔C21-SDHC19电磁炉故障现象、故障分析与维修过程。紫色文字是超链接，点击自动跳转至相关博文。持续更新，原创不易！

目录：

一、故障现象

二、故障分析

三、维修过程

---

一、故障现象

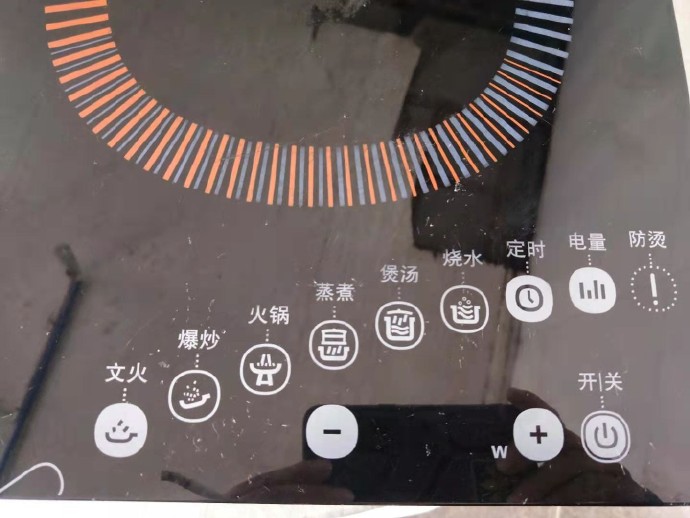

面板操作一切正常，就是不加热也不报警，无错误代码。面板上置于“火锅”，无论是否加锅，线圈处间断发出短暂的“吱”声。

二、故障分析

因为有短暂的“吱”声，故可能原因：

1）保护电路动作

2）相应的条件没有满足，只是短暂的给加热线圈脉冲。

三、维修过程

数字万用表二极管/通断档在路测量三个黑色电容，红黑表笔正方向测1次，反方向再测1次，万用表短暂发声（电容的特性）。其中0.24uF声音最短，5uF稍长，初步判断电容未损坏。

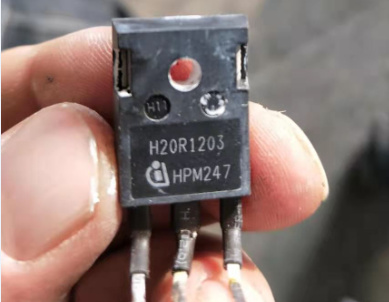

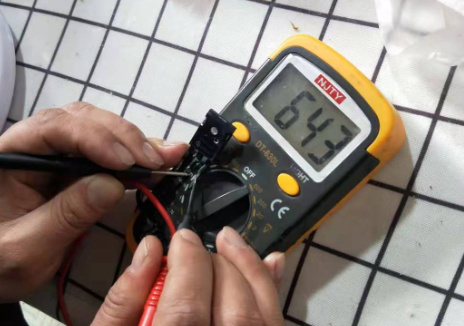

数字万用表二极管/通断档如上图测量，值在0.4～0.7均可初步判断正常。

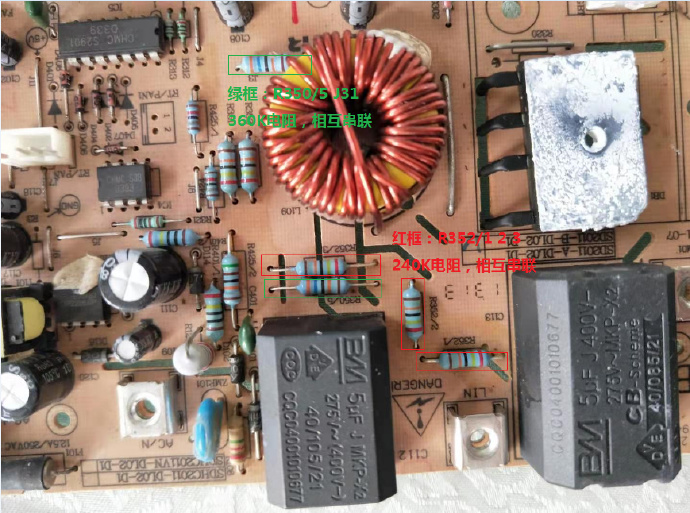

数字万用表电阻档在路测量，R350/5阻值超过360K，再挑起1个脚测量，已经断路。只找到470K电阻两个并联换上。此处电路用来检测功率管有没有输出脉冲，反馈给单片机检测。

初步装机测试，显示错误代码“E0”，后测试R352/3电阻阻值上下漂动，换上1 个150K电阻装机。这部分没看电路，不想再拆机了。

放上不锈钢盆，试机OK。

---
