超声波加湿器原理与检修

目录：

一、超声波加湿器概述

二、电路原理

三、电路检修

1、对于振荡电路

2、更换大功率管的参数要求

3、调节电位器

---

一、超声波加湿器概述

一般是由储水箱、电源、水位检测电路、振荡电路、雾量输出控制电路、换能片构成。

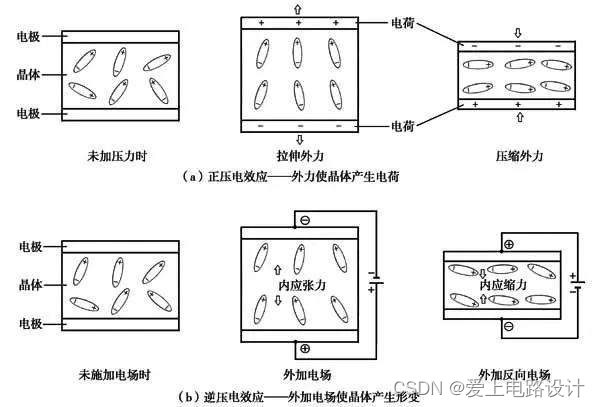

压电陶瓷也就是压电元件的一种，压电元件有一个压电效应，可分为正压电效应和逆压电效应。

正压电效应表现为：用外力去挤压压电元件表面，压电元件表面会由于形变产生电荷，表现出带电。在这个过程中，机械能转换为了电能。

逆压电效应表现为：给压电元件两端通上电，压电元件会产生形变。如果通入为高频电，压电元件就会反复形变，也就是振动了。在这个过程中，电能转换为机械能。而超声波加湿器的雾化片就是利用了这个逆压电效应，把电能转换为了机械能。

二、电路原理

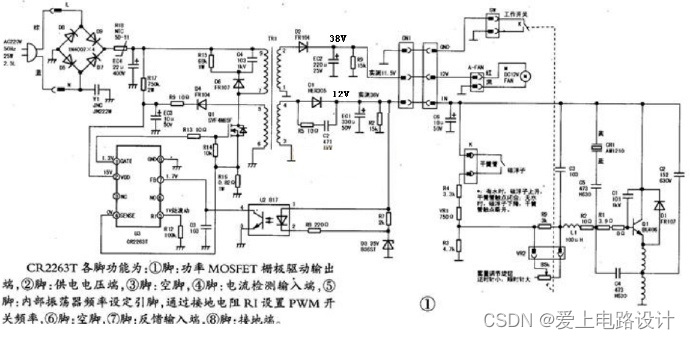

振荡电路由功率三极管和外围电容电感组成三点式振荡电路，这部分的电路在所有加湿器电路中几乎一样，电路振荡频率约0.65MHz。因换能器本身就是一个固有频率约1.7MHz的晶振，它通过耦合电容加跨接在振荡管基极和电源之间，振荡电路的0.65MHz的振荡电压通过耦合电容加在换能器上。换能器受振荡电路激励后产生振荡，这个振荡信号又通过耦合电容反馈到振荡管基极，使振荡电路谐振在1.7MHz，振荡幅度峰峰值达200V左右。

在这个强烈的振荡电能作用下，换能片把这个电能转换为机械能，从而把水打成5μm左右的微小漂浮颗粒。因为1.7MHz(也有2.4MHz)超过了人的耳觉听力，人耳能听到的频率在20Hz～20 KHz之间，因此超声波加湿器由此而得。

三、电路检修

1、对于振荡电路

首先测量振荡管集电极对二次地是否有50V左右的直流电压，无此电压多是电路板有漏水腐蚀开路的地方。若有50V电压，则需测量振荡管be结电压。用导线将缺水检测干簧管闭合或缺水探针与电源挂通，此时调整雾量电位器，be结电压能在0.6V左右变化。

没有此电压说明偏置电路开路，多是电路板上的可调电阻损坏开路或接触不良，此可调电阻的故障率很高。这里还要强调一点，就是振荡管be结击穿也会造成无偏置电压，所以确定振荡管良好是进行这一步检查的前提。

在检查并排除上述故障后，可用示波器观察振荡管发射极波形，应有0.65MHz约20V的振荡波形。在观察过程中把换能器被脱开的引线接触一下原焊点，振荡波形立刻发生变化，频率将谐振在1.7MHz。如果振荡频率无变化说明换能器失效，与换能器串联的47nF耦合电容失效也会造成这种现象。

换能器背面有两根引线，外圈与表面一体常用黑线或黄线，接与电源相连的一点，中心引线常用红线，接耦合电容一点。经上述检修后加水试机能看到换能器表面的水被激起水柱和雾化效果。

有雾但雾小，首先检查换能器是否干净，换能器在使用一段时间后表面会凝结一层水垢，需拆下换能器进行清理。如清理后出雾仍然很小就是换能器性能不良，需更换换能器。如果手头没有配件，对采用变压器供电的机型可在整流桥后并联一个470uF/63V的电解电容，以提高电源供电效率而增加雾量。

2、更换大功率管的参数要求

振荡功率管击穿一般不会殃及其它元件，换上新管即可。其参数要求：BVceo ≥ 200V、Icm ≥ 6A、Vces ≤ 1.5V(Ic = 2A时)、β ≥ 50、Ft ≥ 10MHz。

3、调节电位器

因其所处环境湿度较大，容易锈蚀，加之日久磨损，接触不良，会造成无雾、时大时小、时有时无。

---
