艾德克斯IT6010B电源的拆解

目录：

1、简介

1）公司介绍   2）型号   3）内部分布

2、电源板正反面照

1）PCBA正反面   2）EPCOS爱普科斯压敏电阻   3）WIMA威马X2电容   4）德国SIBA西霸保险丝   5）台湾立隆电容

3、电源板手绘原理图

1）AC380V转DC26V   2）DC26V转低压

---

1、简介

1）公司介绍

艾德克斯/ITECH(官网)多年来一直致力于电源及电源测试领域的研究， 专业生产高性能自动测试系统，电源和电子负载等大功率电子测试仪器，产品以高性能及高质量广受国内外各大企业采用，产品出口遍及欧美日等三十余国家，广泛应用于各个领域。

类似的厂家还有恩智/NGI(官网)，一家专业的电子电路与测控技术方案提供商，拥有广泛的测控和电子技术类产品线。

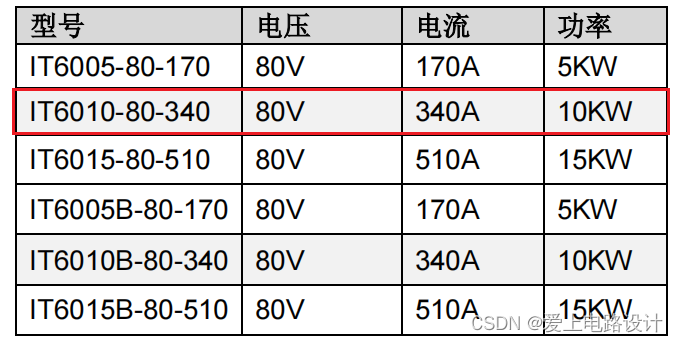

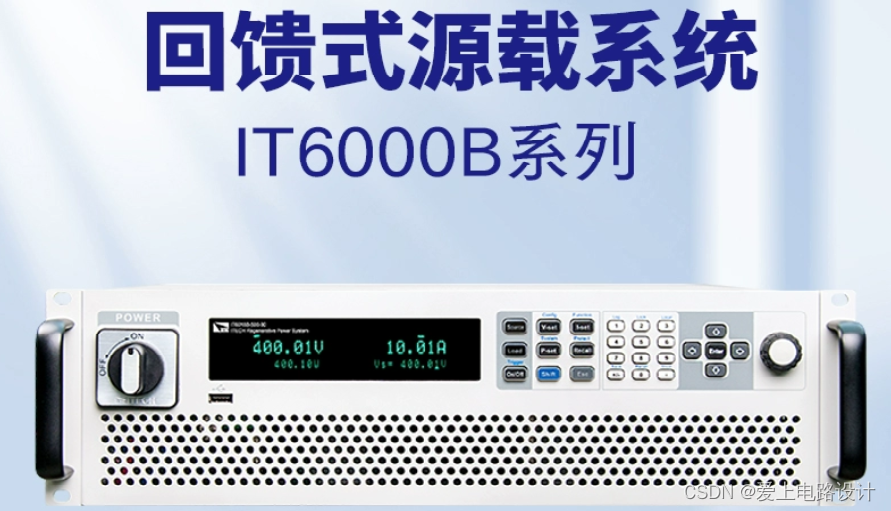

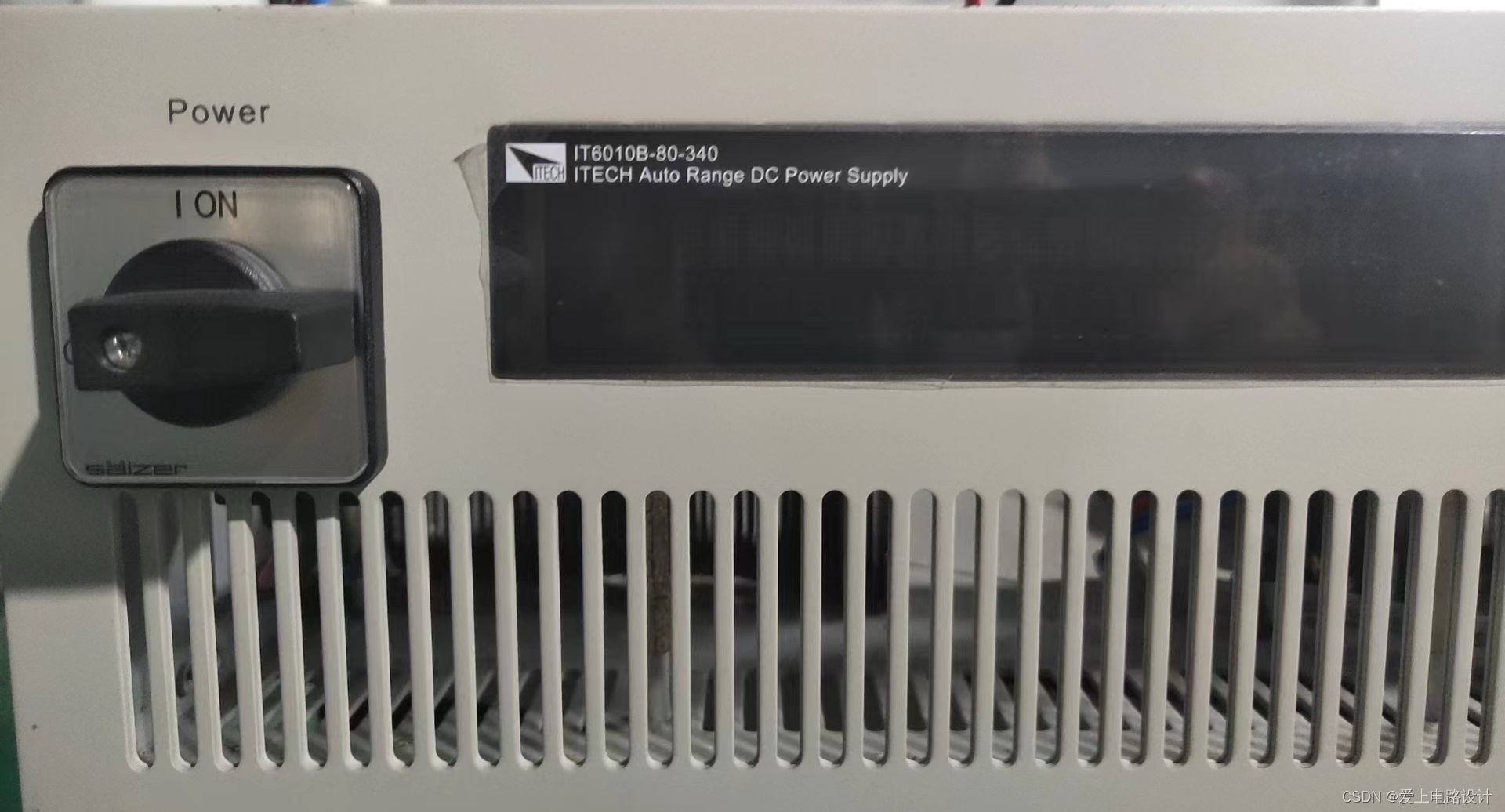

2）型号

3）内部分布

2、电源板正反面照

1）PCBA正反面

图2.1 PCBA正面

图2.2 PCBA反面

2）EPCOS爱普科斯压敏电阻

3）WIMA威马X2电容

4）德国SIBA西霸保险丝

5）台湾立隆电容

全板电解电容均采用台湾立隆

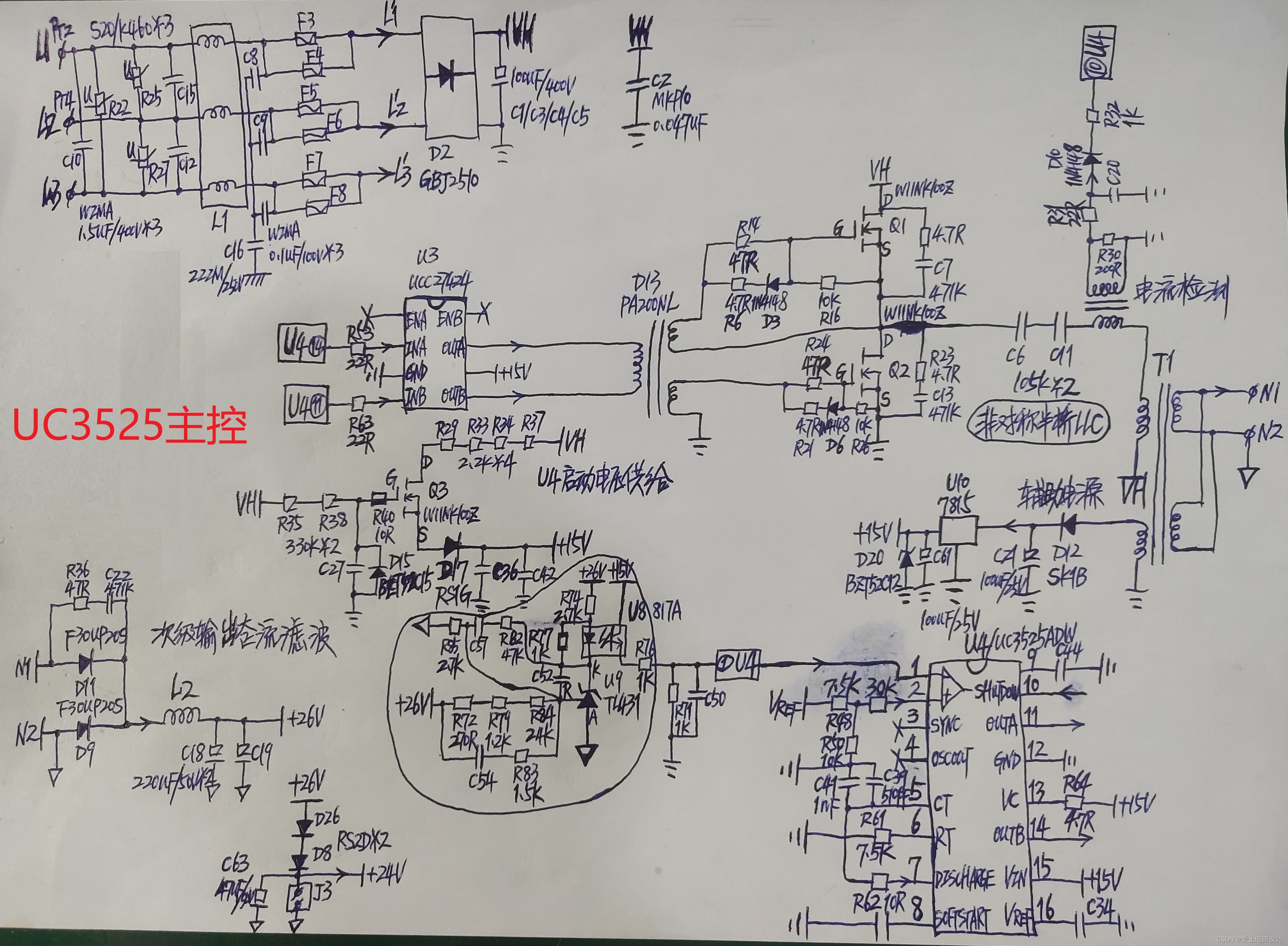

3、电源板手绘原理图

1）AC380V转DC26V

半桥LLC原理移步：开关电源-LLC基本原理。

2）DC26V转低压

相关参考资料：ITECH直流可编程电源。

---
