绘制原理图的时候,有时图纸太小会影响器件摆放,太大会影响观看美感和打印阅看,这时就需要我们调整原理图的大小。

首先介绍最简单的一种。打开工程原理图,双击纸张边缘框处(四个边都可以)

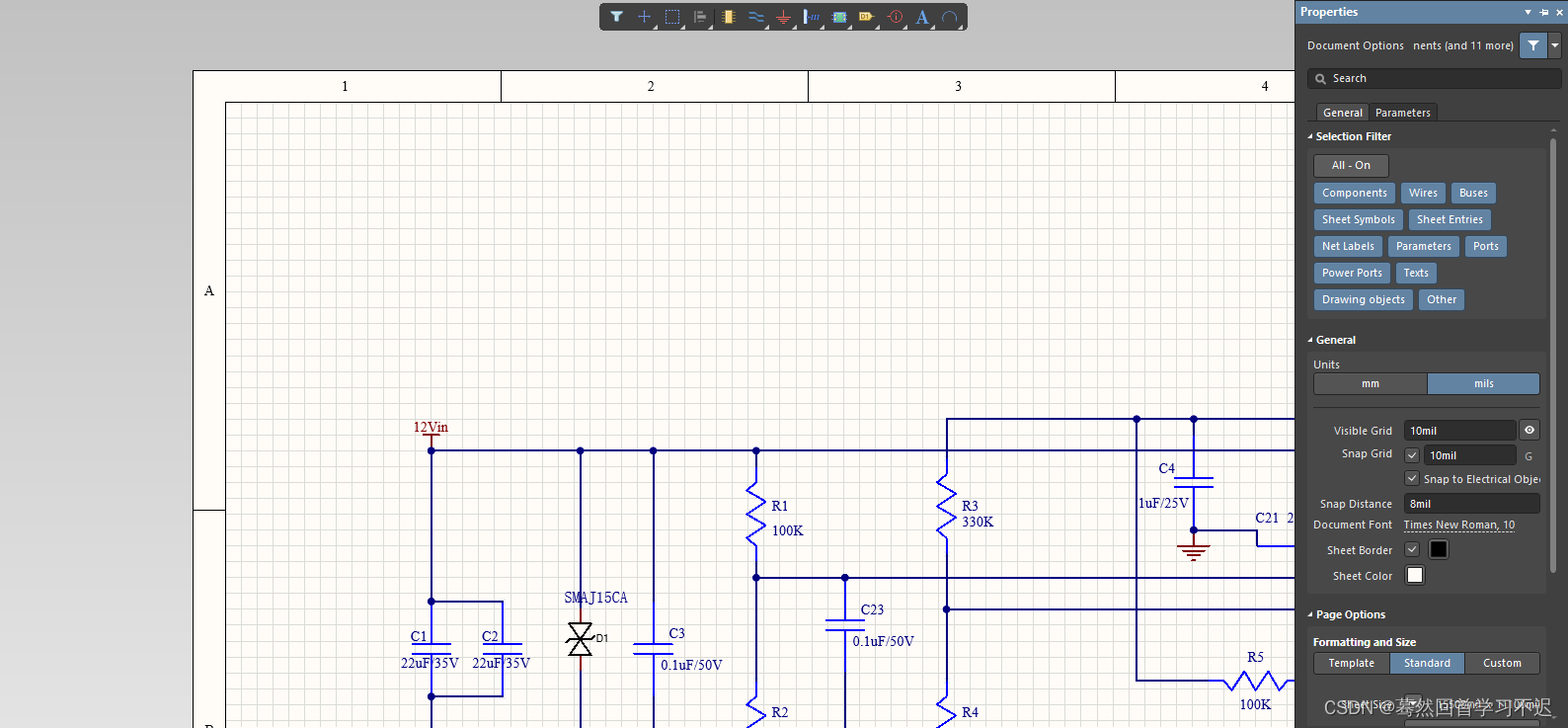

在右边弹出来Properties界面

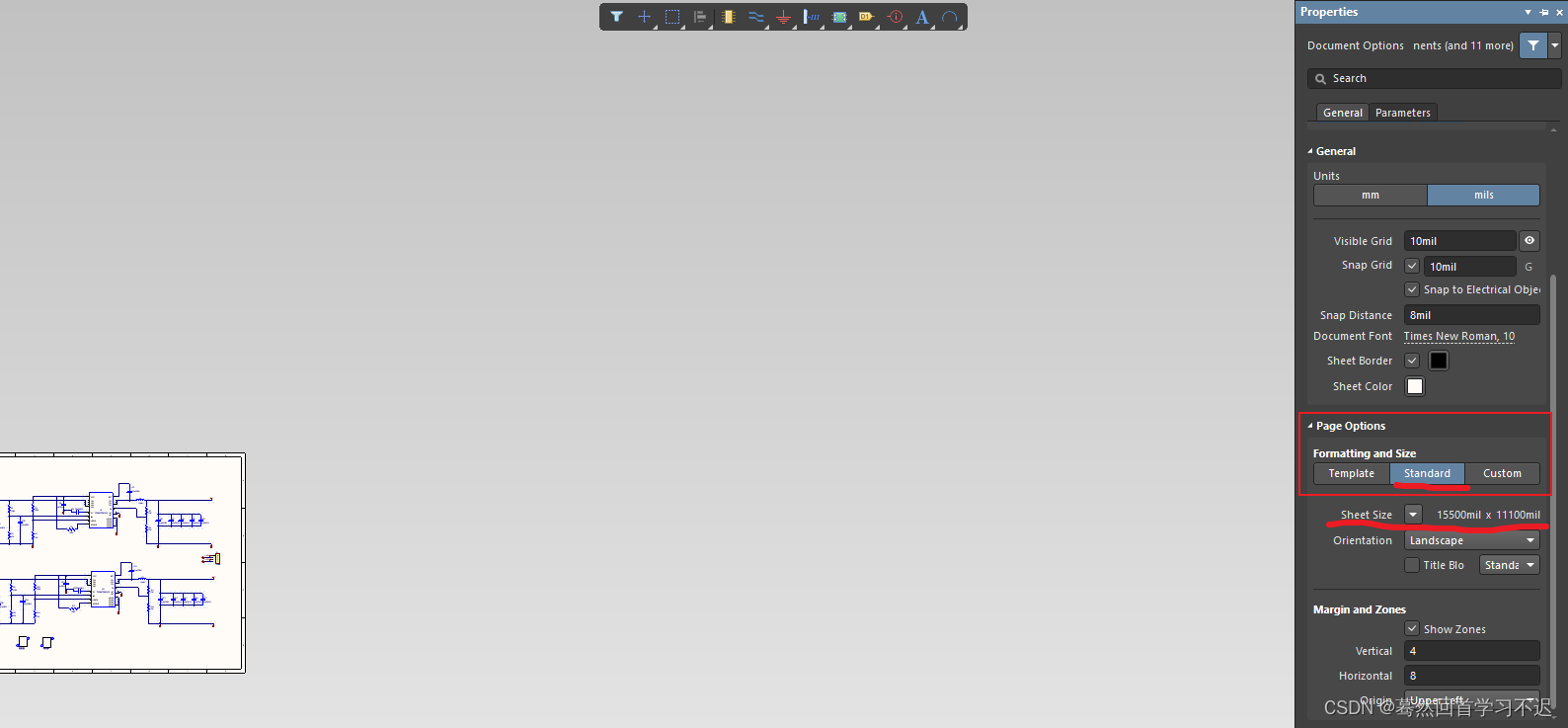

下拉到Page options页面设置部分,选择standard标准

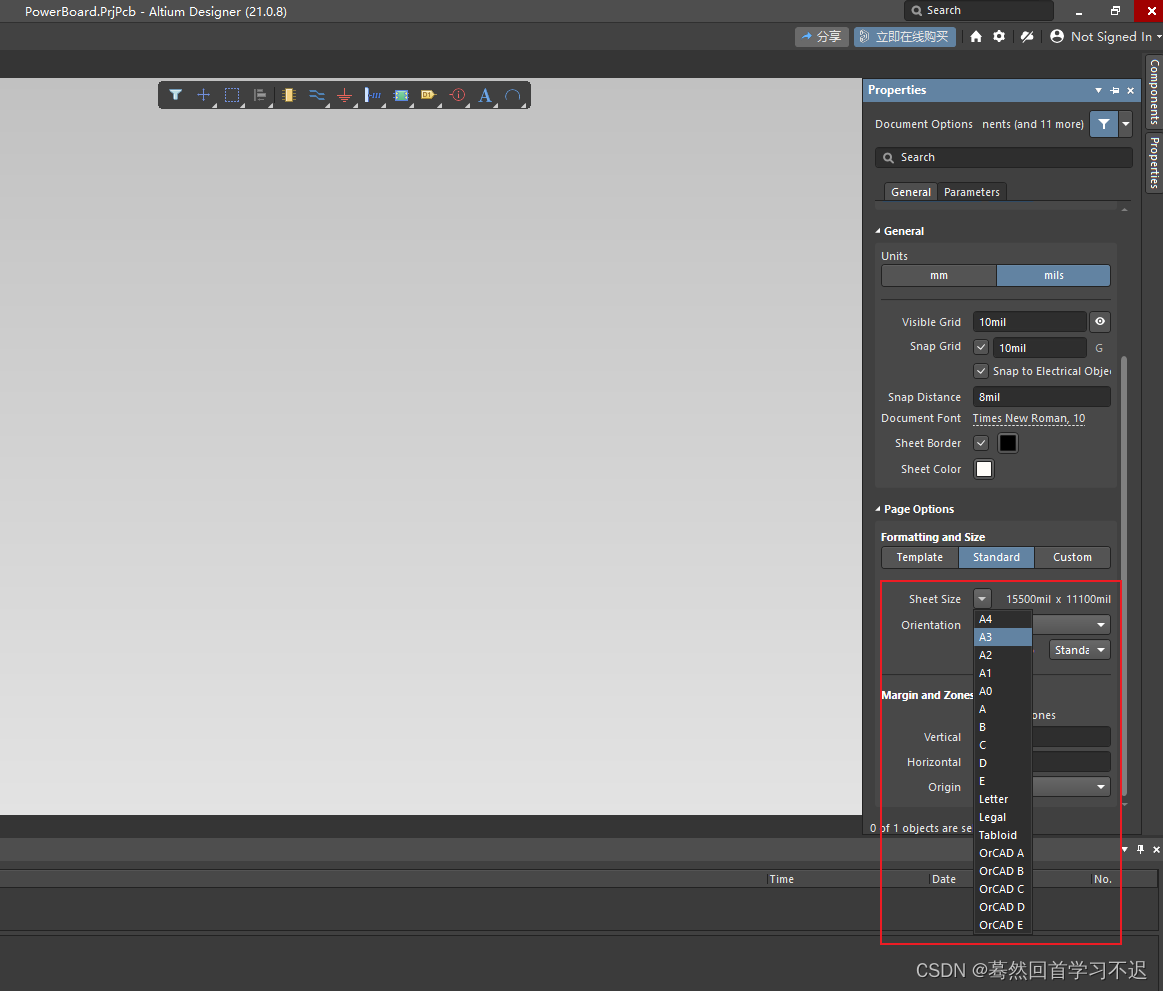

 在sheett size图纸大小里选择一个能够放的下你的原理图又不很空的大小。(通常选A3/A4)

或者你也可以选择Custom自己调整大小,新手不建议,A3/A4常规就可以了。

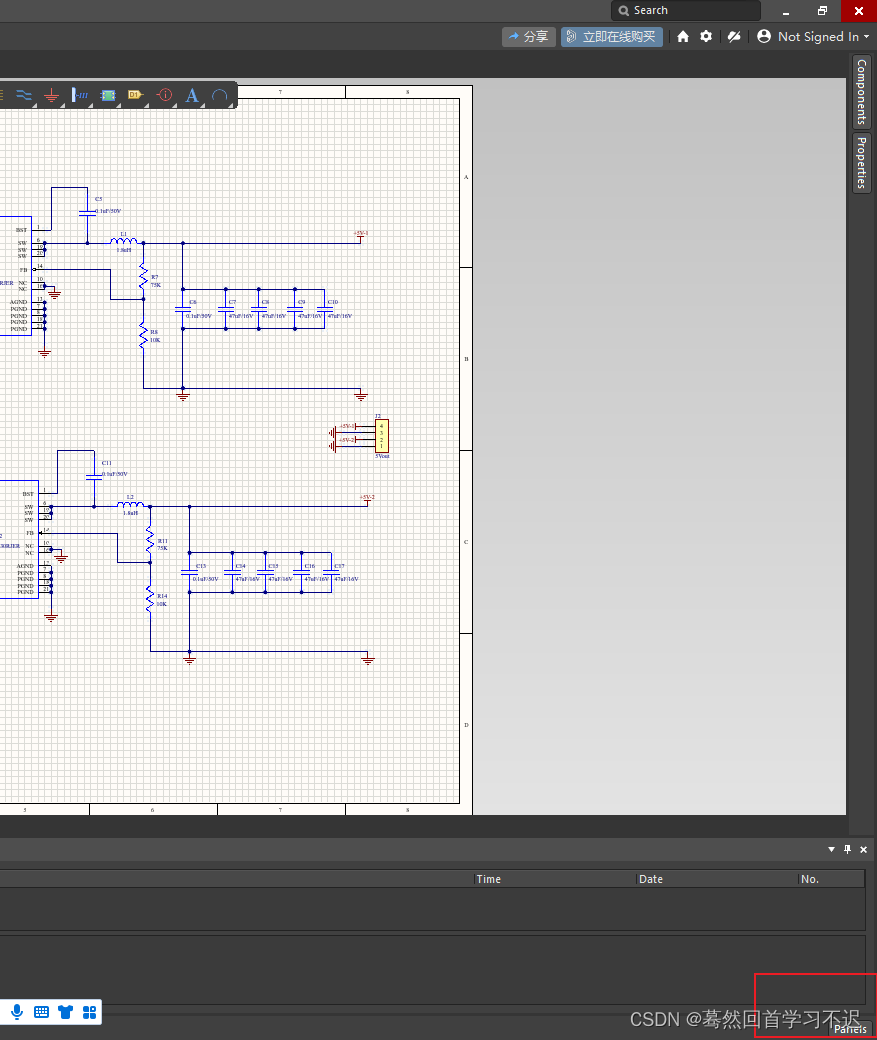

第二个方法。先点击右下角的Panels

 勾选上properties,这样就会弹出properties界面,剩下步骤同方法一。

 本质上都是调出来properties界面进行页面设置,所以直接双击最为方便。

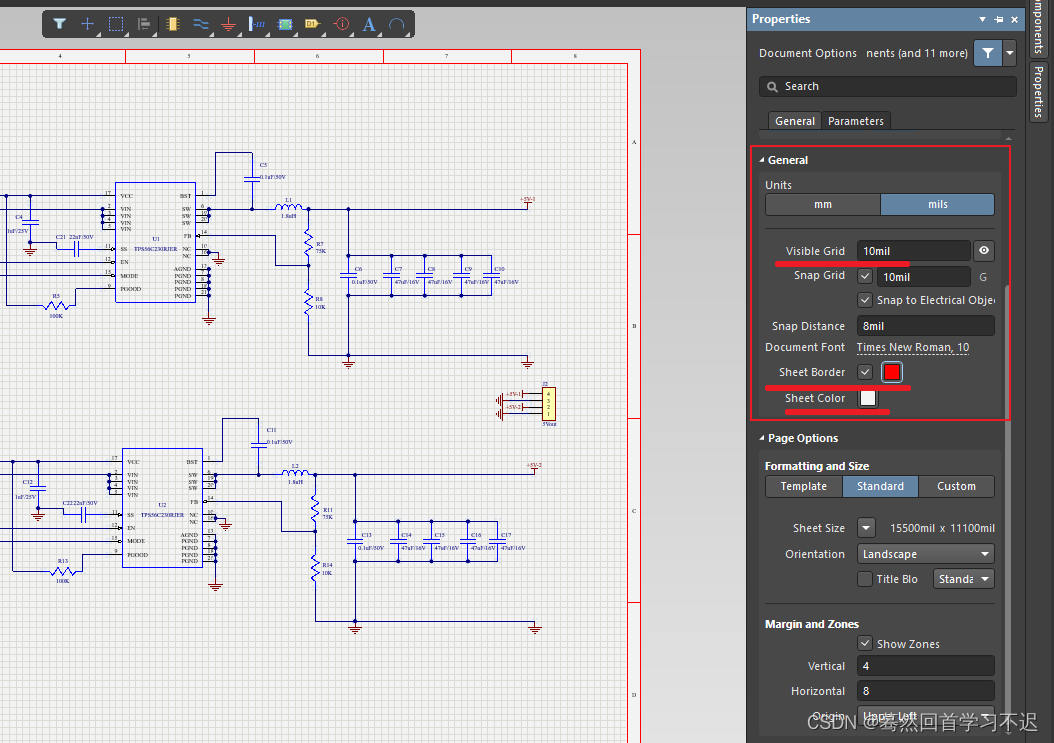

在properties这里面还有栅格设置,红线第一个是栅格尺寸,第二个是边框颜色(我这个图刚改了红色,可以和上一个图进行对比),第三个是图纸背景颜色。都可以进行个性化设置。

 好了,这样就调整好了图纸,可以更好的画原理图了!
