Ultra Librarian 的安装和使用

Ultra Librarian的下载地址：http://webench.ti.com/cad/ULib.zip，

下载后解压，然后一直next，然后就安装好了，安装好出现的界面为：

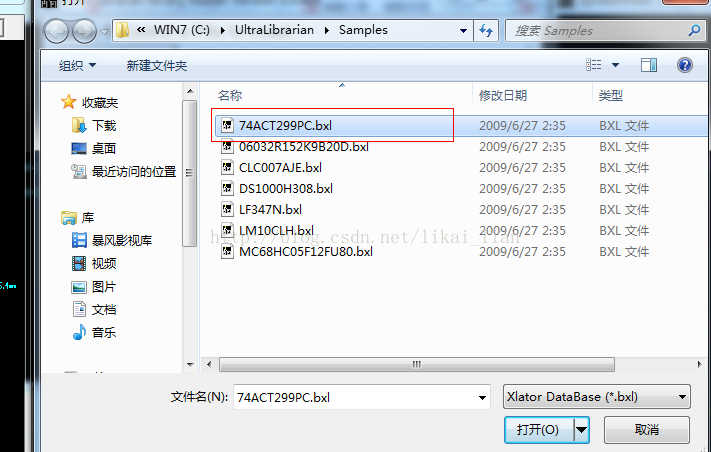

第一步 选择需要转化的.bxl文件，下图是我选择的文件：

然后点击“打开”，

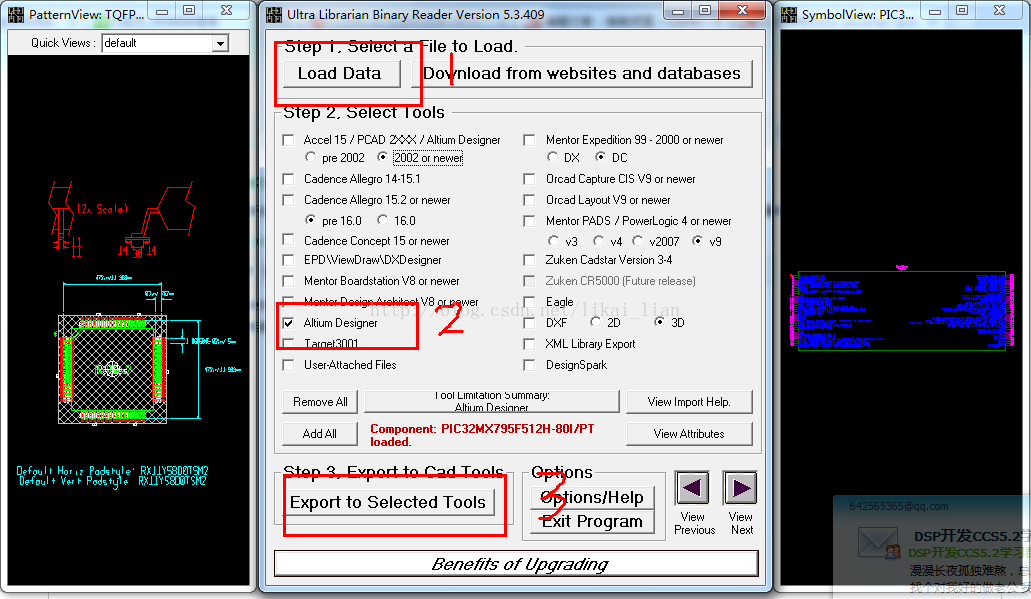

第二部  选择所使用的PROTEL软件，这里我选择的是AD，

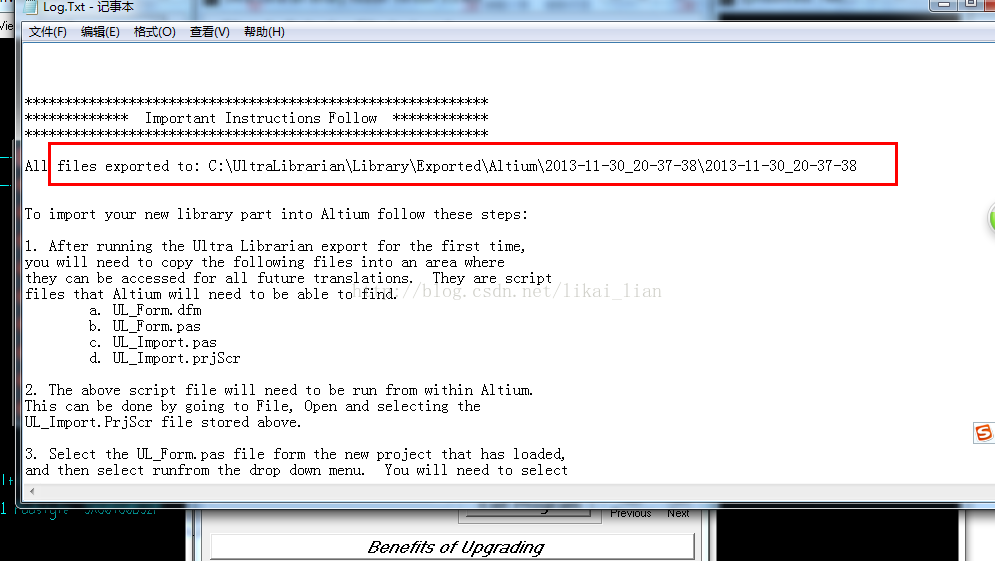

第三部：点击最上面图中的3，然后生成一个.TXT文档，如下图：

其中红色方框表示所生成PCB库文件和原理图所在的位置，

第四步打开上图红色方框中的路径，里面有个UL_import.PrjSrc,用AD打开UL_import.PrjSrc这个文件。出现的界面为：

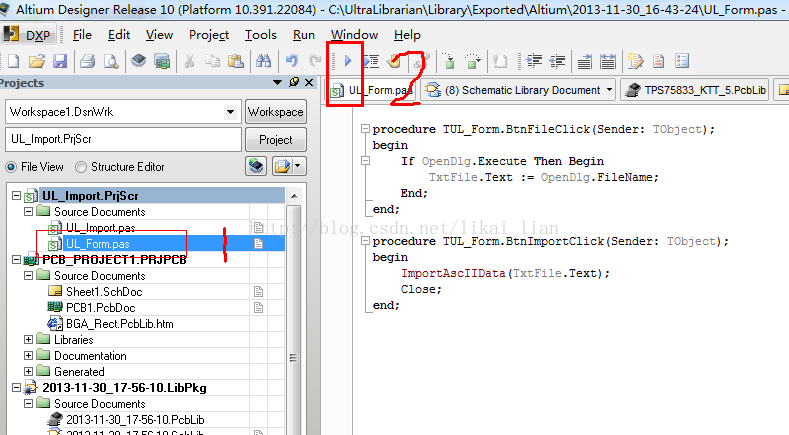

双击图中1，然后点击图中的2，出现下面界面：

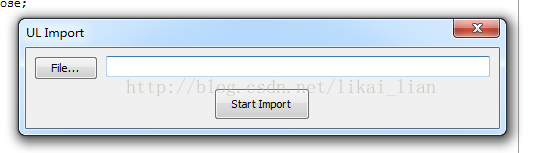

这里选择你的.bxl文件，然后点击“Start Import”按钮，那么这就生成了.PcbLib和SchLib库和原理图文件了。如下图

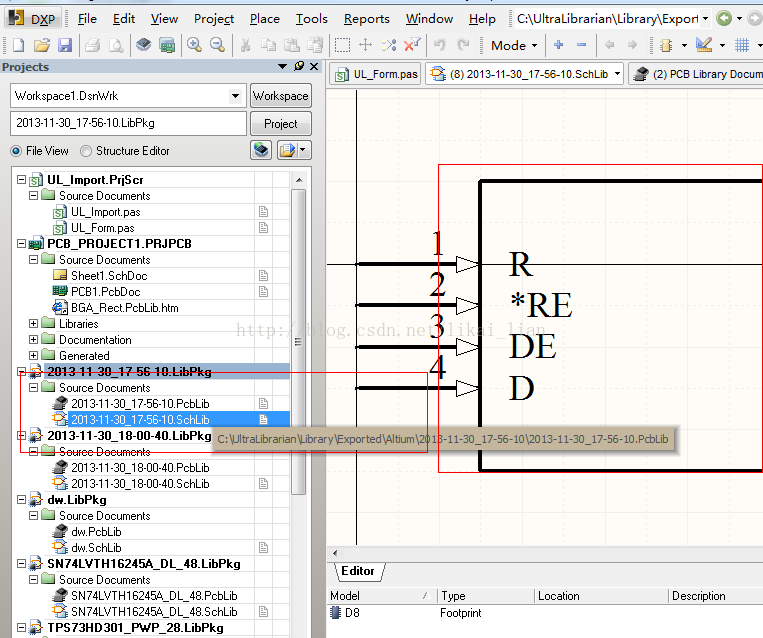

右边是生成的原理图，

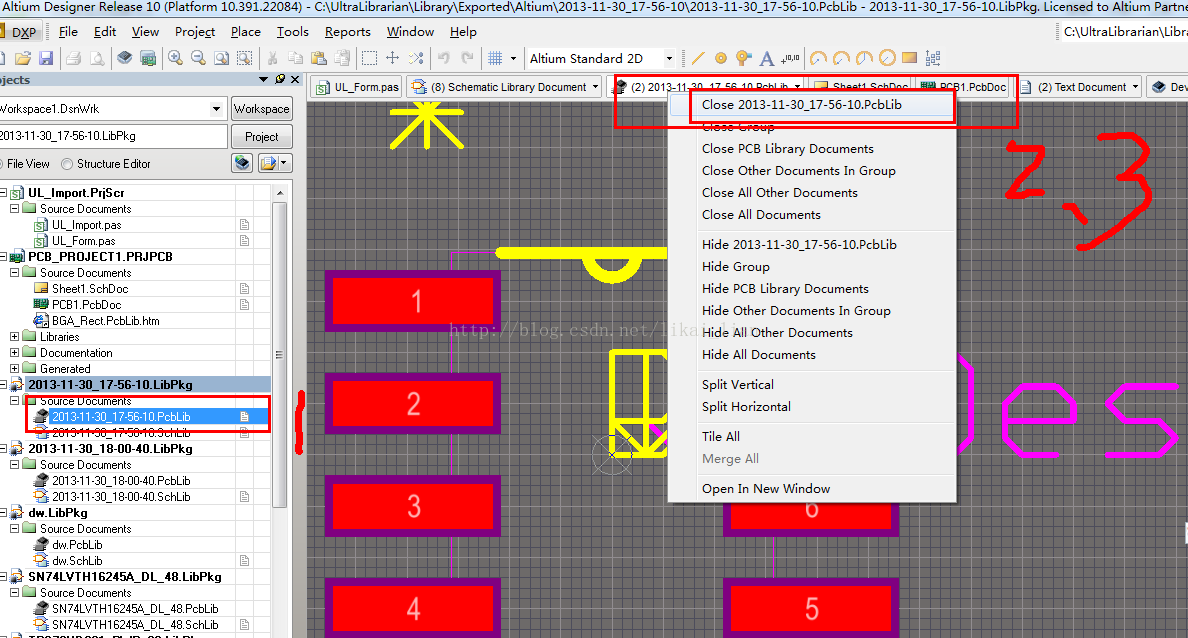

注意：这里生成的PCB库文件可能会没有，解决方法就是双击.PcbLib,这里是空白的，然后关闭这个文件，然后再双击.PcbLib这个文件就可以看到PCB库文件了 。

如下图：

到此就结束了 。
