关于Altium Designer中PCB 3D模型失效 变成方块的问题

---

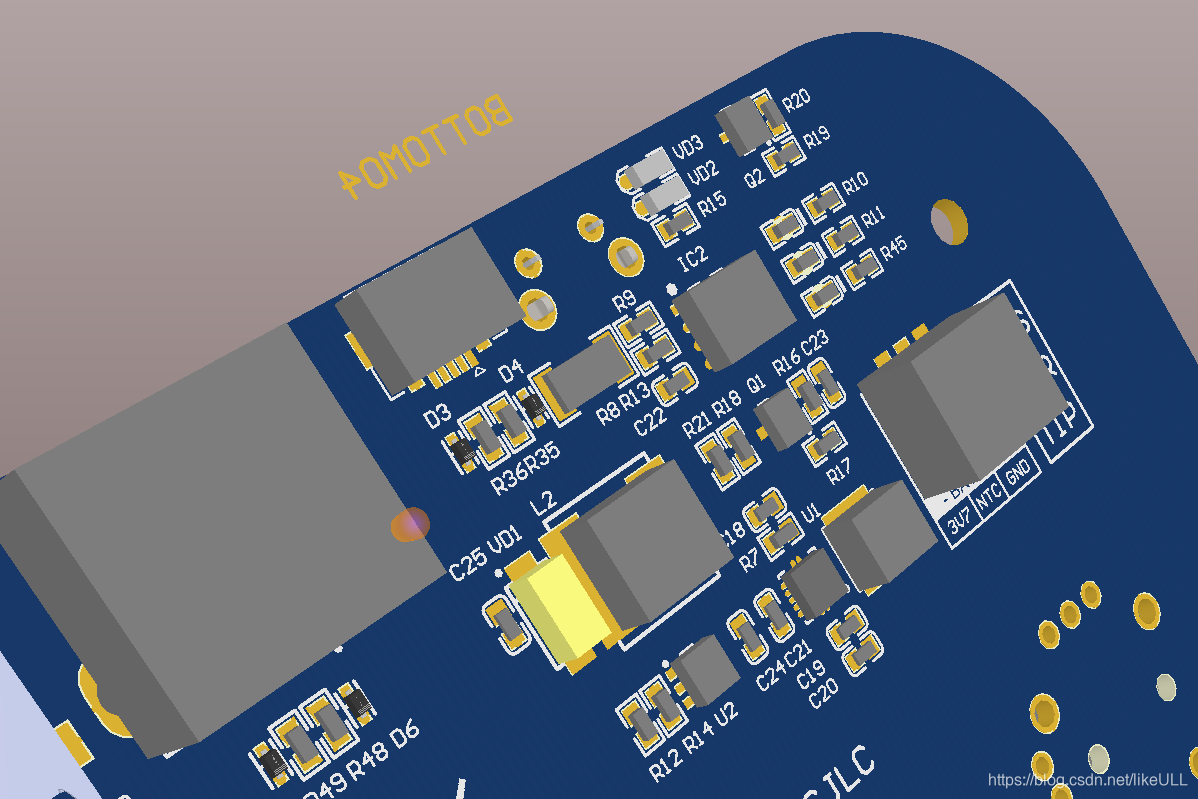

最近打开之前画的一块板子，想看看他的3D模型。结果发现大多数元件的3D模型都变成了方块。换而言之3D模型失效了。如图：

不知道什么原因导致这一问题。

---

解决办法：

更新一下3D模型所在的机械层即可。

第一步： Tools -> Updae From PCB Libraries （快捷键T -> L）。
第二步： 在弹窗中点击“Update All Footprints（Create ECO）”。
第三步： 在弹窗中点击“Execute Changes”。
第四步： 弹窗中只选择“On Mechanical Layers”。点击“OK”。

---

图文讲解

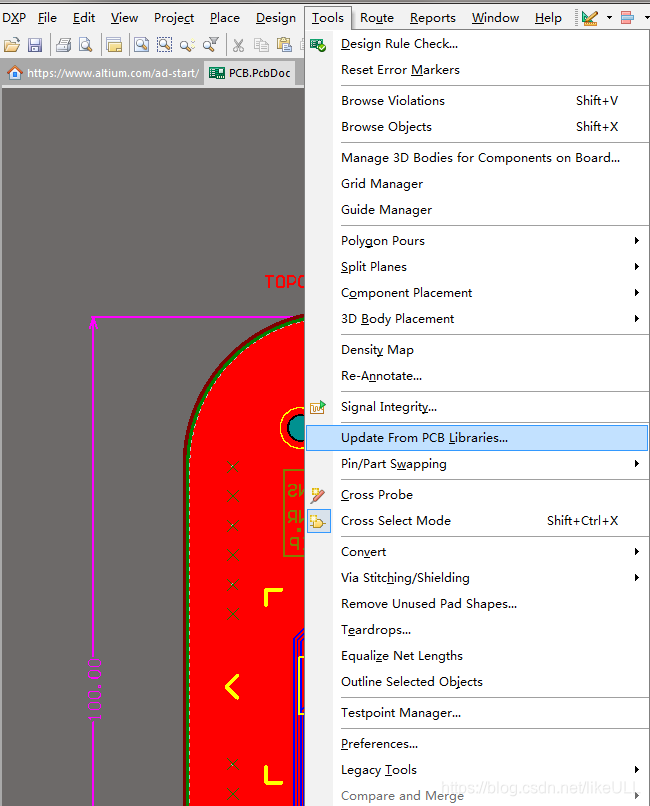

第一步： Tools -> Updae From PCB Libraries （快捷键T -> L）。

---

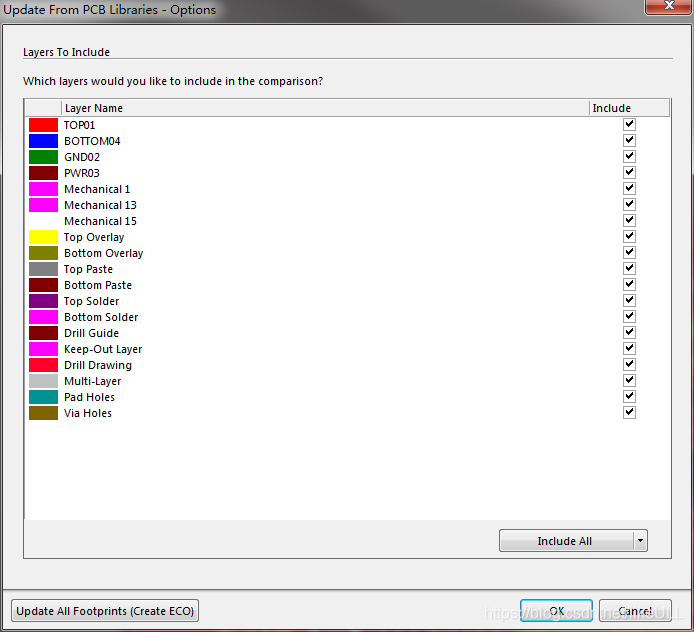

第二步： 在弹窗中点击“Update All Footprints（Create ECO）”。

---

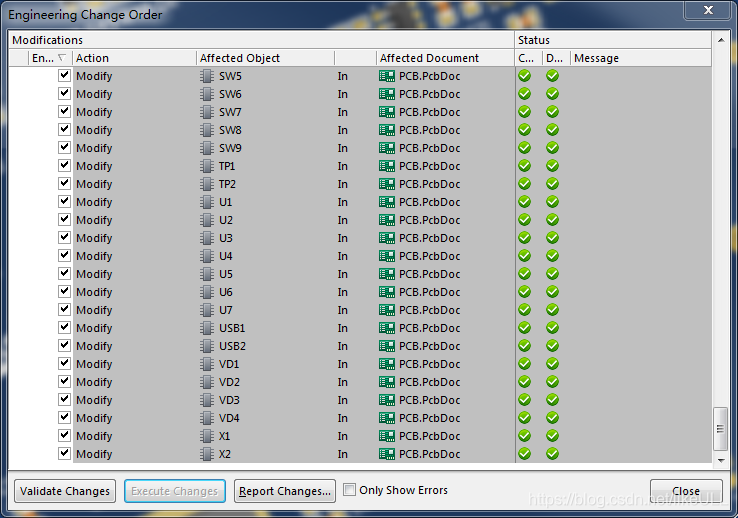

第三步： 在弹窗中点击“Execute Changes”。

---

第四步： 弹窗中只选择“On Mechanical Layers”。点击“OK”。

---

第五步： 所有更新完毕。点击“Close”。

---

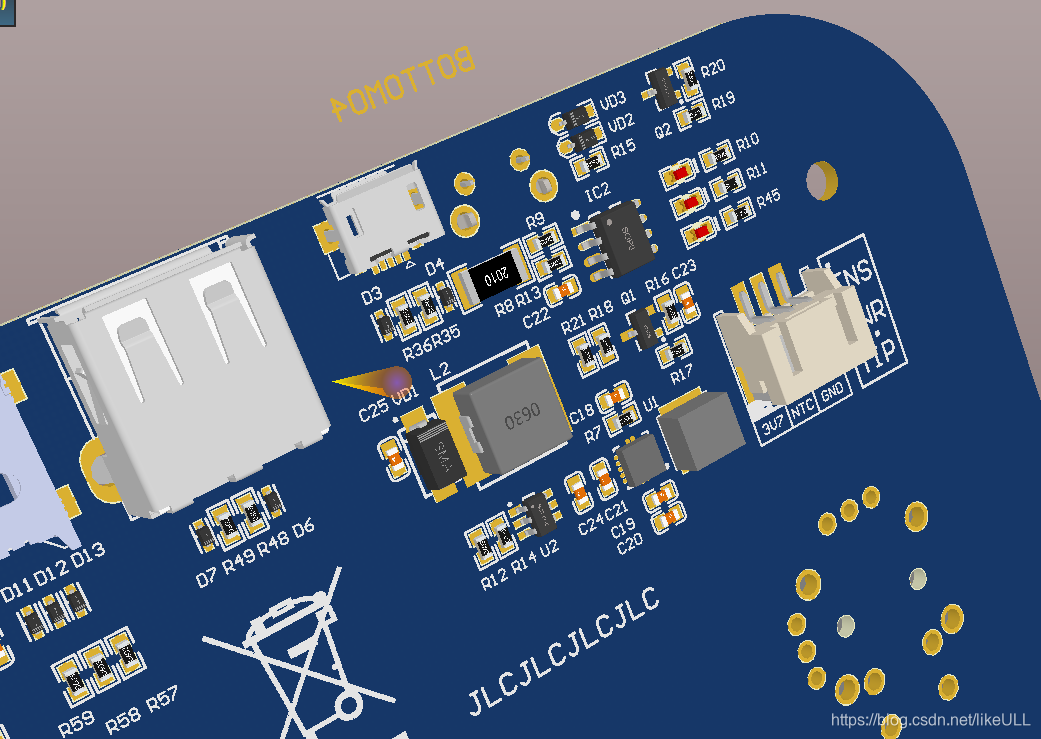

3D模型恢复正常

---
