1.板框设置

（1）板框要求

1）尺寸大小：整数

自定义尺寸：可以大点，后期在修改

2）板框绘制层

板框：机械一层/keep out层（低版本）

板框：机械一层（高版本），keep out叠加一起

线宽一般为5mil或者0.2mm

将快捷键P+L绘制直线在黑色框中，到转角处shift+空格会出现倒角（圆弧）

绘制完成四个倒角，选中绘制的矩形，快捷键DSD或者点击设计—板子形状——按照选择对象自定义

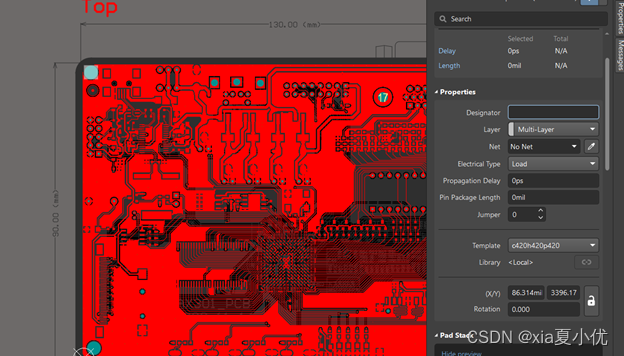

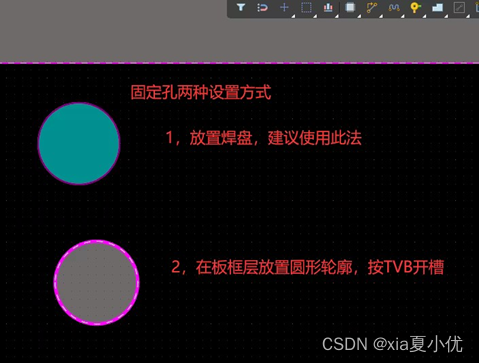

（2）添加定位孔

添加定位孔，板内放置；

若需要接地，就需要设置外环（外径）

放置焊盘：孔洞直径和焊盘直径相同

定位孔设置在Multi—Layer

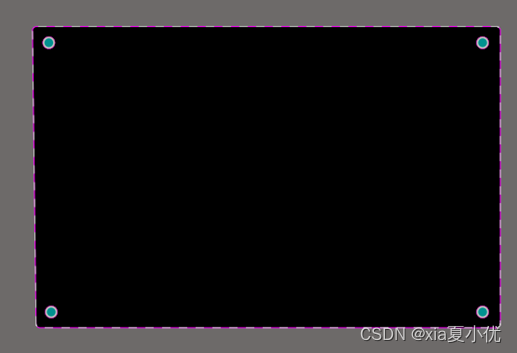

（3）板框四角圆润

可以单独绘制切换角度；

或者绘制圆弧

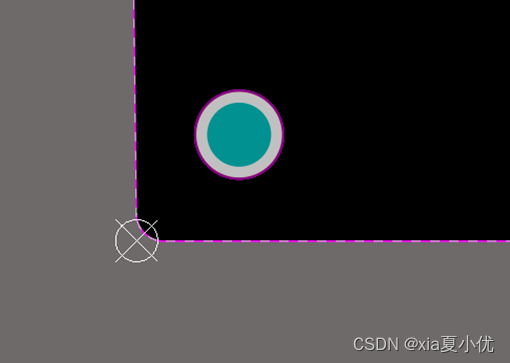

（4）设置原点

一般设置在左下角两个圆弧交点处

检验缺点：人工检查是否有缺失（未闭合）

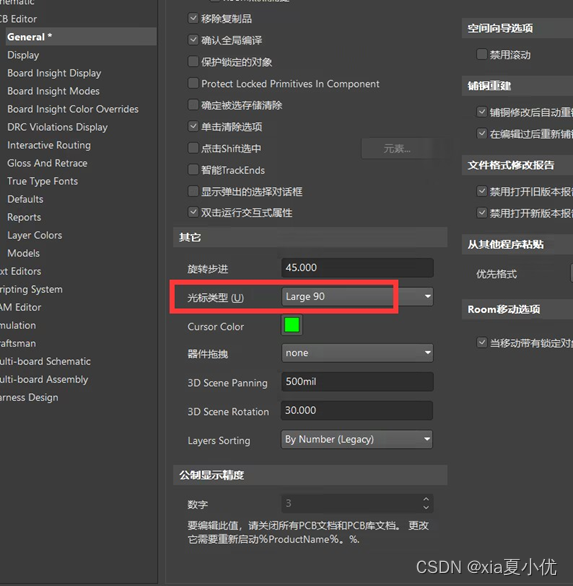

（5）大光标

按F11或者O+P打开优选项，点击PCB Editor—General
