写在前面，最近收到了小伙伴们的问题，大屏的数据传输可否不是客户端去http get获取，而是由服务器端主动推送，那要怎么实现那？ 答：websocket协议。本案例讲述了 HTTP GET 和 Web Socket 两种获取数据的方式。
之前小伙伴们建议我出一些视频课程来学习Echarts，这样可以更快上手，所以我就追星赶月的录制了《Echart-0基础入门》系列课程（共14节课） ，希望小伙伴们多多支持。
话不多说，开始分享干货，欢迎讨论！QQ微信同号： 6550523
WebSocket
WebSocket是一种在单个TCP连接上进行全双工通信的协议。WebSocket通信协议于2011年被IETF定为标准RFC 6455，并由RFC7936补充规范。WebSocket API也被W3C定为标准。
很多网站为了实现推送技术，所用的技术都是轮询。轮询是在特定的的时间间隔（如每1秒），由浏览器对服务器发出HTTP请求，然后由服务器返回最新的数据给客户端的浏览器。这种传统的模式带来很明显的缺点，即浏览器需要不断的向服务器发出请求，然而HTTP请求可能包含较长的头部，其中真正有效的数据可能只是很小的一部分，显然这样会浪费很多的带宽等资源。
在这种情况下，HTML5定义了WebSocket协议，能更好的节省服务器资源和带宽，并且能够更实时地进行通讯。
握手协议
- WebSocket 是独立的、创建在 TCP 上的协议。
- Websocket 通过HTTP/1.1 协议的101状态码进行握手。
- 为了创建Websocket连接，需要通过浏览器发出请求，之后服务器进行回应，这个过程通常称为“握手”（handshaking）。
优点
- 较少的控制开销。在连接创建后，服务器和客户端之间交换数据时，用于协议控制的数据包头部相对较小。在不包含扩展的情况下，对于服务器到客户端的内容，此头部大小只有2至10字节（和数据包长度有关）；对于客户端到服务器的内容，此头部还需要加上额外的4字节的掩码。相对于HTTP请求每次都要携带完整的头部，此项开销显著减少。
- 更强的实时性。由于协议是全双工的，所以服务器可以随时主动给客户端下发数据。
- 保持连接状态。与HTTP不同的是，Websocket需要先创建连接，这就使得其成为一种有状态的协议，之后通信时可以省略部分状态信息。而HTTP请求可能需要在每个请求都携带状态信息（如身份认证等）。
效果展示
一、 确定需求方案
1、确定产品上线部署的屏幕分辨率
根据电脑分辨率屏幕自适应显示，F11全屏查看；
2、部署方式
B/S方式：支持Windows、Linux、Mac等各种主流操作系统；支持主流浏览器Chrome，Microsoft Edge，360等；服务器采用python语言编写，配置下python依赖即可。
二、整体架构设计
- 前端Echarts开源库：使用WebStorm编辑器；
- 后端 http服务器：基于 Python 实现，使用Pycharm或VSCode编辑器；
- 数据传输格式：JSON；
- 数据源类型：JSON文件。实际开发需求中，支持定制HTTP API接口方式或其它各种类型数据库，如PostgreSQL、MySQL、Oracle、Microsoft SQL Server、SQLite、Excel表格等。
- 数据更新方式：采用http get 轮询方式 和 WebSocket 推送方式。在实际开发需求中，采用后端数据实时更新，实时推送到前端这种方式具有实用性；
三、编码实现 （基于篇幅及可读性考虑，此处展示部分关键代码）
1、前端html代码 - 页面整体布局
<body style="background-color:#21202e">
<div class="container_fluid">
<div class="row_fluid" id="vue_app">
<div style="padding:2px; background-color:#292835;" class="col-xs-12 col-md-12">
<div style="padding: 0 0" class="col-xs-12 col-md-4">
<dv-decoration-1 style="width:80%;height:8%;" />
</div>
<div style="padding: 0 0;text-align: center;" class="col-xs-12 col-md-4">
<div style="padding: 0; height:8%;" ><h3 id="container_0" style="color:#17c0ff; " ></h3></div>
</div>
<div style="padding: 0 0; text-align: right;" class="col-xs-12 col-md-4">
<dv-decoration-1 style="width:80%;height:8%;" />
</div>
</div>
<div style="padding:0;" class="col-xs-12 col-md-4">
<div style="padding:2px;" class="col-xs-12 col-md-6">
<div style="padding:5%; height:26%; background-color:#292835; " id="container_1"></div>
</div>
<div style="padding:2px;" class="col-xs-12 col-md-6">
<div style="padding: 5%; height:26%;background-color:#292835;" id="container_2"></div>
</div>
<div style="padding:2px;" class="col-xs-12 col-md-6">
<div style="padding: 5%; height:26%; background-color:#292835;" id="container_3"></div>
</div>
<div style="padding:2px;" class="col-xs-12 col-md-6">
<div style="padding: 5%; height:26%; background-color:#292835;" id="container_4"></div>
</div>
</div>
<div style="padding:0px;" class="col-xs-12 col-md-4">
<div style="padding:2px; " class="col-xs-12 col-md-12">
<div style="padding:3%; height:52.8%; background-color:#292835; " id="container_5"></div>
</div>
</div>
<div style="padding: 0;" class="col-xs-12 col-md-4">
<!-- <div style="padding: 2px; " class="col-xs-12 col-md-12">
<div style="padding:5%; height:26%;background-color:#292835;" id="container_6"></div>
</div> -->
<div style="padding: 2px; " class="col-xs-12 col-md-12">
<div style="padding:5%;height:52.8%;background-color:#292835;" id="container_7"></div>
</div>
</div>
<div style="padding:0;" class="col-xs-12 col-md-12">
<div style="padding:2px;" class="col-xs-12 col-md-2">
<div style="padding: 5%; height:40%;background-color:#292835;" id="container_8"></div>
</div>
<div style="padding:2px;" class="col-xs-12 col-md-2">
<div style="padding: 5%;height:40%;background-color:#292835;" id="container_9"></div>
</div>
<div style="padding:2px;" class="col-xs-12 col-md-2">
<div style="padding: 5%;height:40%;background-color:#292835;" id="container_10"></div>
</div>
<div style="padding:2px;" class="col-xs-12 col-md-3">
<div style="padding: 5%;height:40%;background-color:#292835;" id="container_11"></div>
</div>
<div style="padding:2px;" class="col-xs-12 col-md-3">
<div style="padding: 5%;height:40%;background-color:#292835;" id="container_12"></div>
</div>
</div>
</div>
</div>
</body>
2、前端JS代码 - Echarts option设置
option = {
title: {
text: '微信公众号',
left: 'left',
textStyle: {
color: '#17c0ff',
fontSize: '12'
}
},
tooltip: {
trigger: 'axis',
axisPointer: {
type: 'cross',
label: {
backgroundColor: '#6a7985'
}
}
},
legend: {
data: ['总粉丝数', '活跃粉丝数', '昨日净增粉丝数'],
top: '10%',
left: 'center',
textStyle: {
color: '#fff'
},
},
toolbox: {
feature: {
saveAsImage: {}
}
},
grid: {
left: '3%',
right: '4%',
bottom: '3%',
top: '35%',
containLabel: true
},
xAxis: [
{
type: 'category',
boundaryGap: false,
data: ['周一', '周二', '周三', '周四', '周五', '周六', '周日']
}
],
yAxis: [
{
type: 'value'
}
],
series: [
{
name: '昨日净增粉丝数',
type: 'line',
stack: '总量',
areaStyle: {},
emphasis: {
focus: 'series'
},
data: []
},
{
name: '活跃粉丝数',
type: 'line',
stack: '总量',
areaStyle: {},
emphasis: {
focus: 'series'
},
data:[]
},
{
name: '总粉丝数',
type: 'line',
stack: '总量',
label: {
show: true,
position: 'top'
},
areaStyle: {},
emphasis: {
focus: 'series'
},
data: []
}
]
};
3、 前端WebSocket通信
微信公众号 模块（area_stack.js） 图表使用了WebSocket方式主动推送数据到前端
（1）建立连接
// 第2种 web socket 方式: Echarts area_stacked
var ws = new WebSocket('ws://127.0.0.1:8888');（2）连接建立成功事件
// 建立 web socket 连接成功触发事件
ws.onopen = function () {
// 连接成功后发送登录消息
login = {"req":"login","id":"wsdemo"}
ws.send(JSON.stringify(login));
};（3）监听数据事件
//接收消息的回调方法
ws.onmessage = function (event) {
//解析成 json
data = JSON.parse(event.data)
console.log(data.rsp, data.data);
//更新echarts图表
if(data.rsp == 'area_stacked') {
wsSetOption_12(data.data);
}
}（4）连接断开事件
//断开 web socket 连接成功触发事件
ws.onclose = function () {
ws.close();
};
});4、前端 Echarts 更新 option 中3个图表的data
function wsSetOption_12(data) {
console.log(data.length)
var myChart = echarts.init(document.getElementById(idContainer_12));
myChart.setOption({
series: [{ data: data[0] }, { data: data[1] }, { data: data[2] }],
});
}5、后端python实现的httpserver服务代码
def HttpServer():
try:
server = HTTPServer((ip, port), MyRequestHandler)
listen = "http://%s:%d" % (ip, port)
print("服务器监听地址： ", listen)
server.serve_forever()
except ValueError as e:
print("Exception", e)
server.socket.close()6、后端python实现的WebSocket服务代码
# 监听ip ,端口 注册 ws_on 函数
async def main():
async with serve(ws_on, "127.0.0.1", 8888):
await asyncio.Future() # run forever（1）响应客户端消息，统一为json格式
async def ws_on(ws):
async for message in ws:
data = json.loads(message)
print("服务器收到消息：", data)
# 登录验证后对连接做标记, 保存到 websockets_list 字典中
if data["req"] == "login":
id = data["id"]
print("客户端登录: ", id)
websockets_list[id] = ws
# 处理其他数据
else:
handle(data)
data["rsp"] = "ok"
await ws.send("服务器响应消息：" + json.dumps(data))
print("服务器响应消息：", data)（2）主动发送消息给客户端
async def ws_send():
while 1:
ws= None
data = {}
try:
ws = websockets_list[id_wsdemo]
data["rsp"] = "area_stacked"
data["data"] = get_json("myjson/area_stacked.json")
await ws.send(json.dumps(data))
print("已发送:", data)
except Exception as e:
print("不存在的websocket：", e)

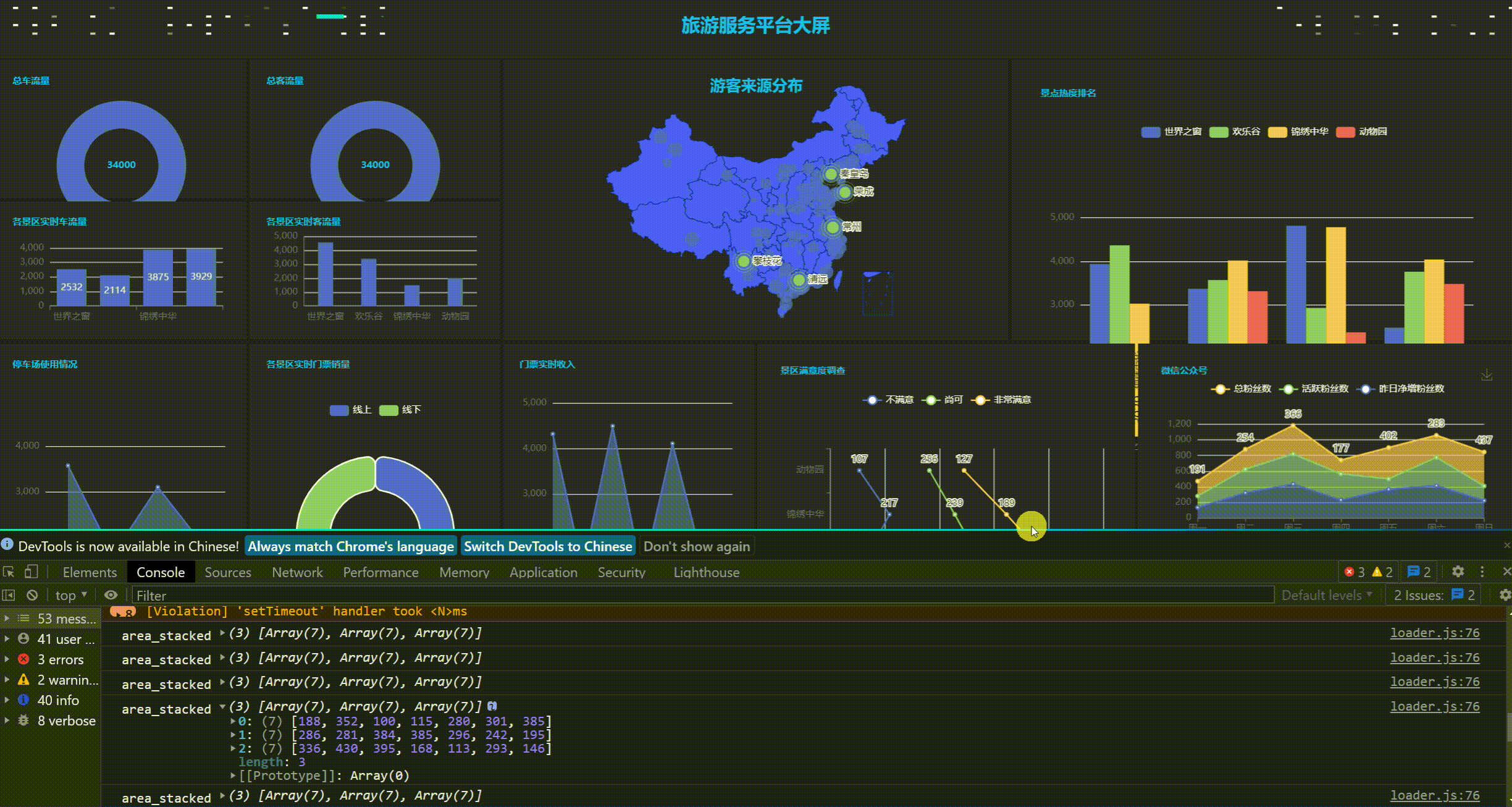

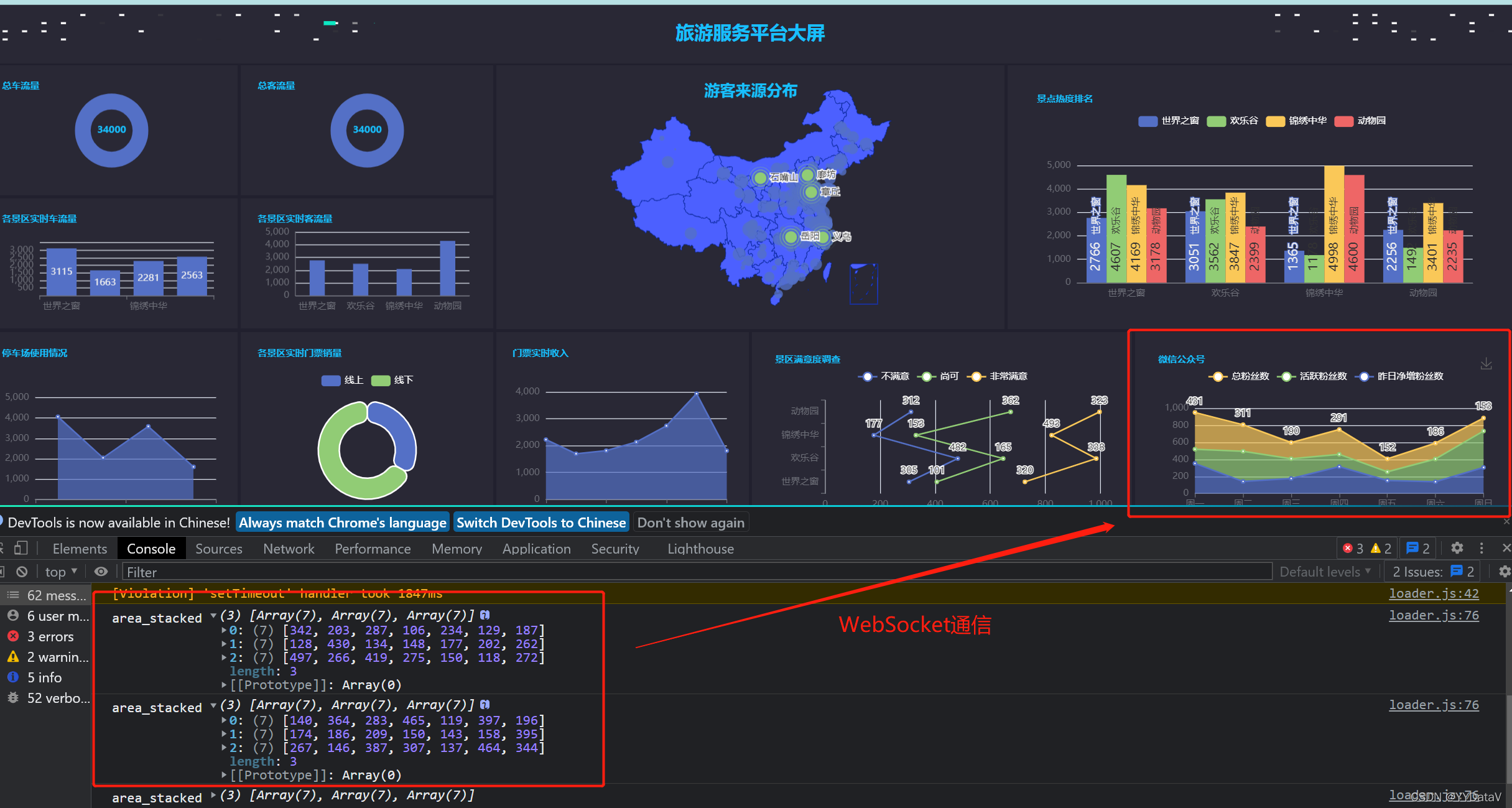

await asyncio.sleep(2)四、上线运行效果
五、启动命令
<!-- 启动server命令 -->
python httpserver.py
<!-- 浏览器中输入网址查看大屏（端口为 httpserver.py 中的 port 参数定义） -->
http://localhost:88xx
<!-- 更多资料参考我的博客主页 -->
https://yydatav.blog.csdn.net/
<!-- 更多案例参考 -->
https://blog.csdn.net/lildkdkdkjf/article/details/120705616
六、源码下载
24【源码】数据可视化：基于Echarts+Python动态实时大屏范例-WebSocket协议.zip-企业管理文档类资源-CSDN下载
注：源码包括python的httpserver + Websocket + ECharts
本次分享结束，欢迎讨论！QQ微信同号： 6550523
