单代号搭接网络计划:时间参数的计算

1
2
3
1
4
5
1
6
1
1
1
1
1

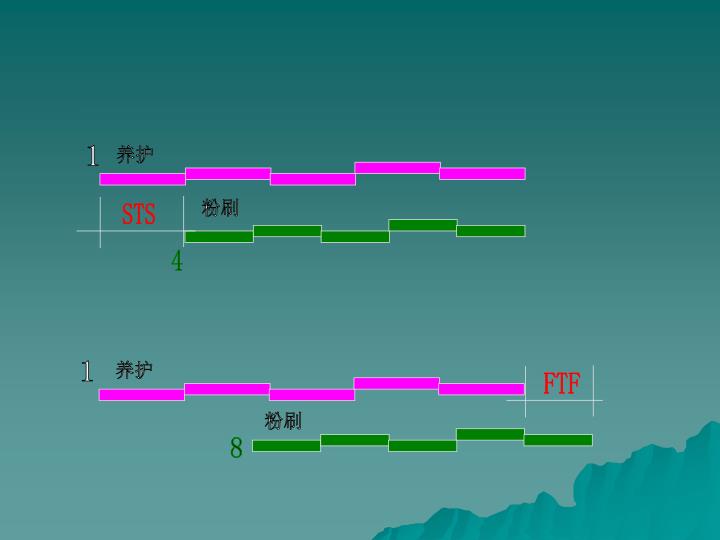

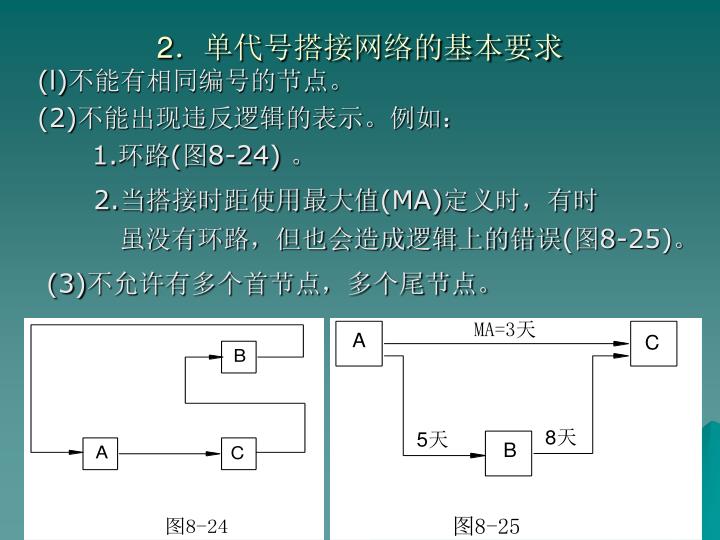

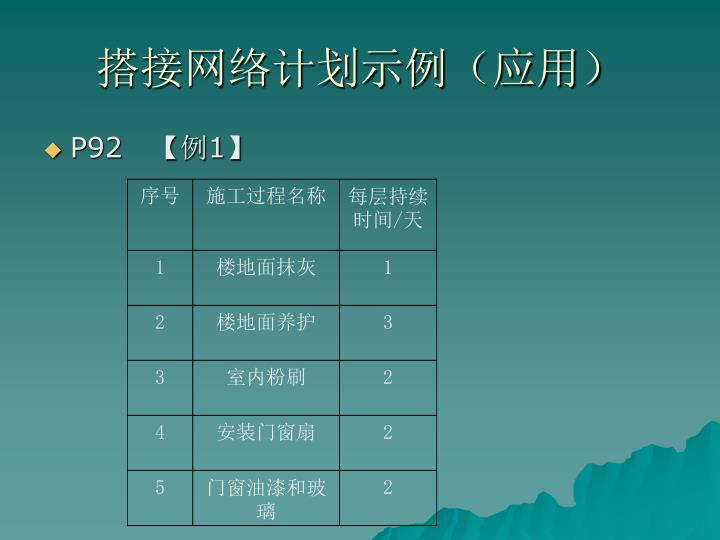

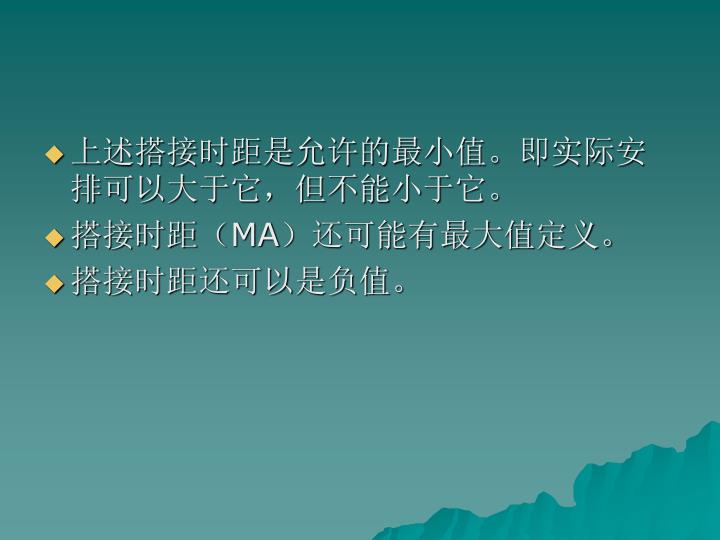

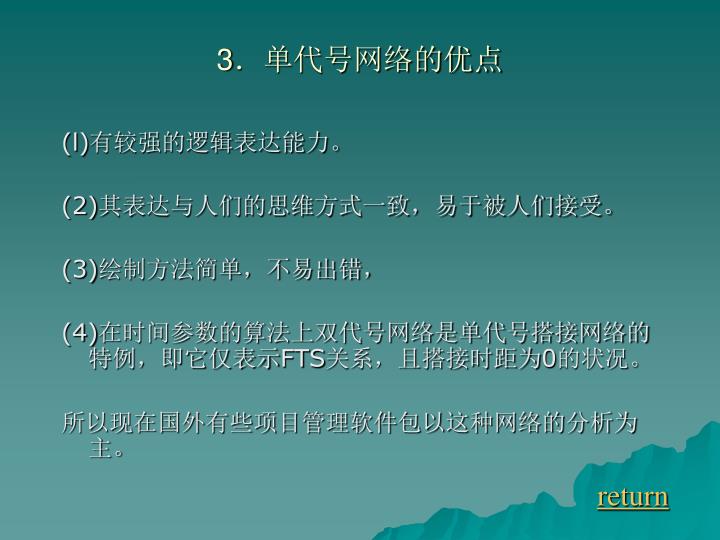

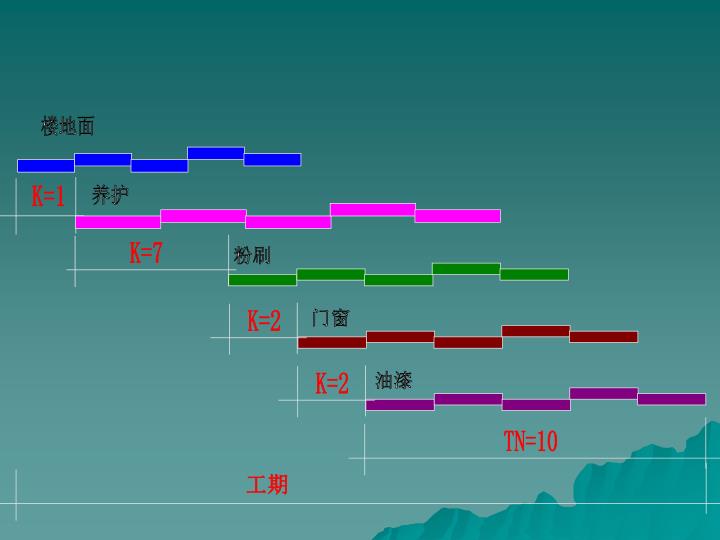

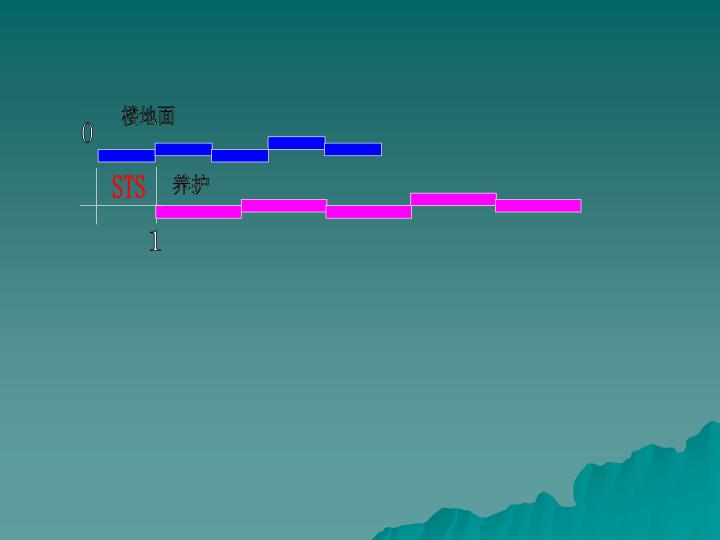

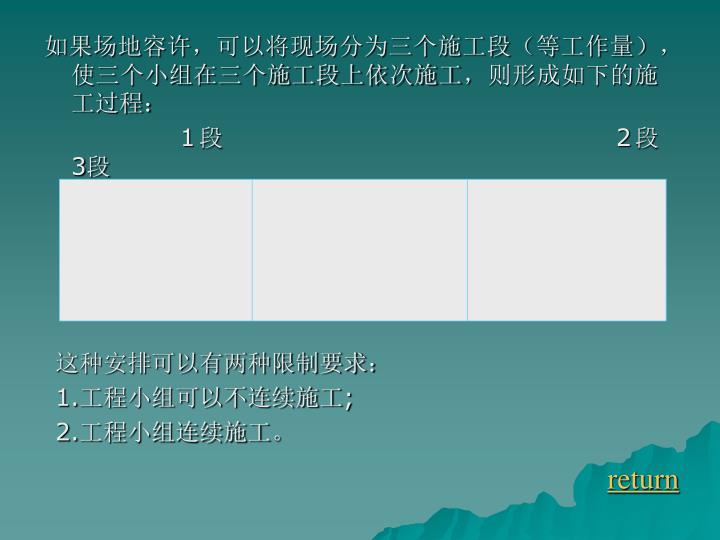

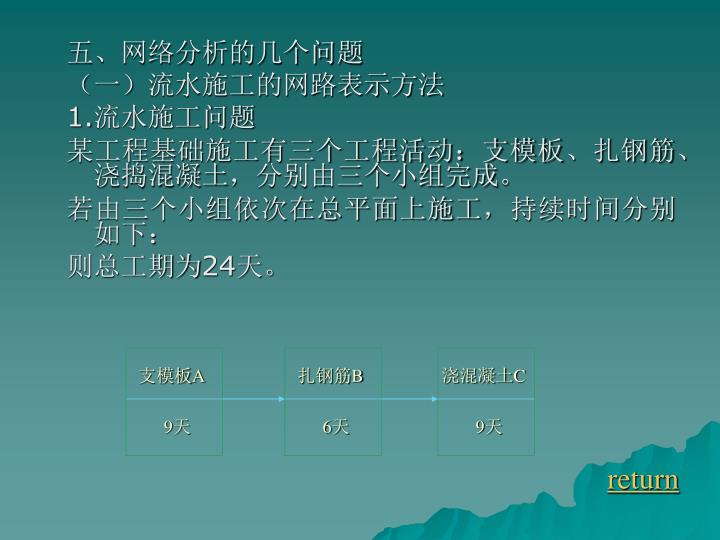

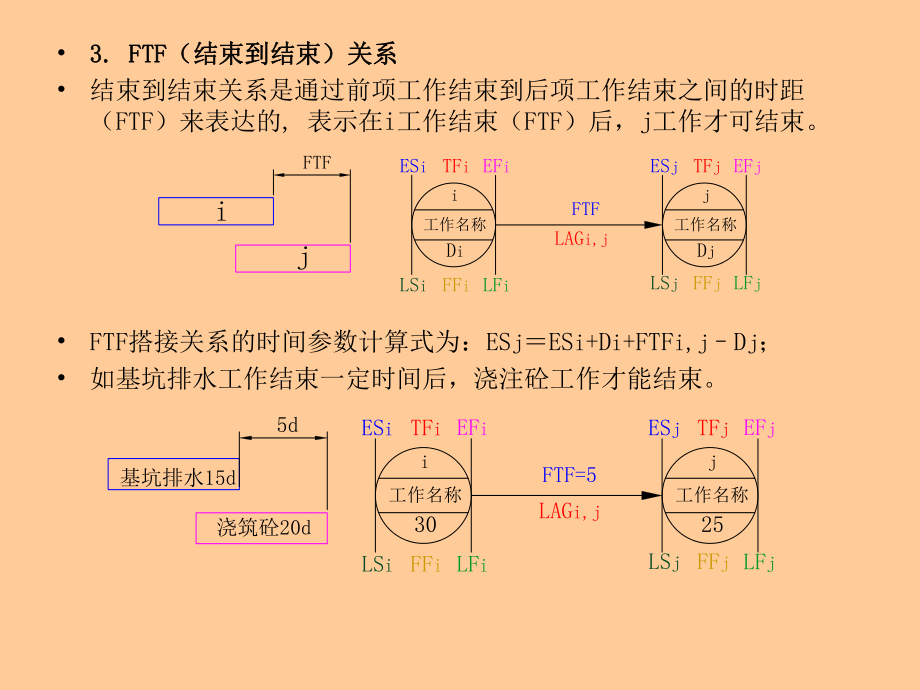

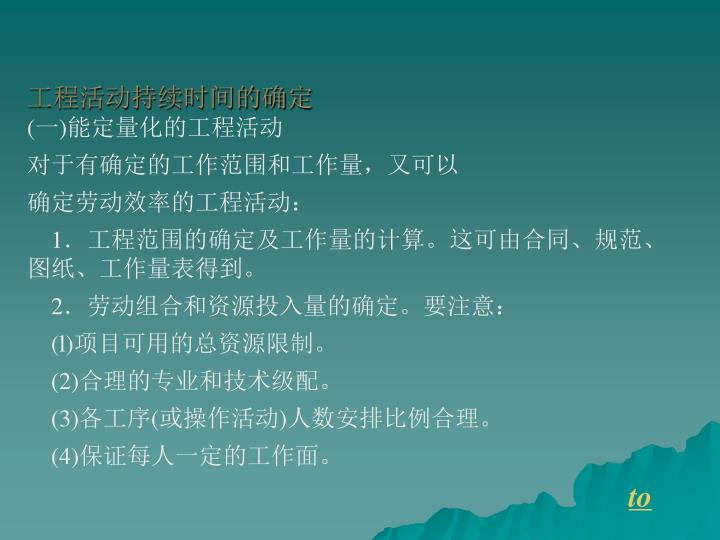

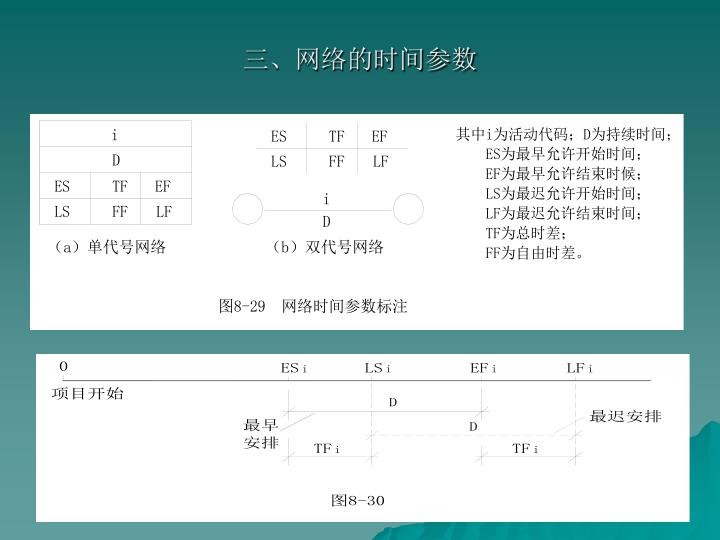

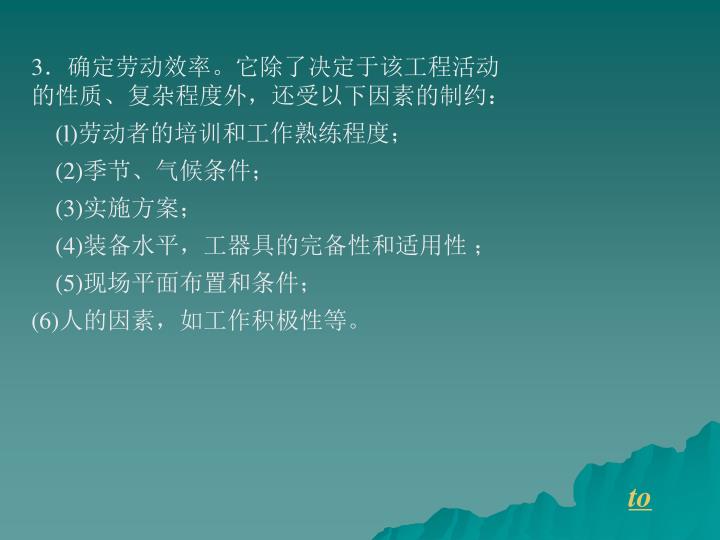

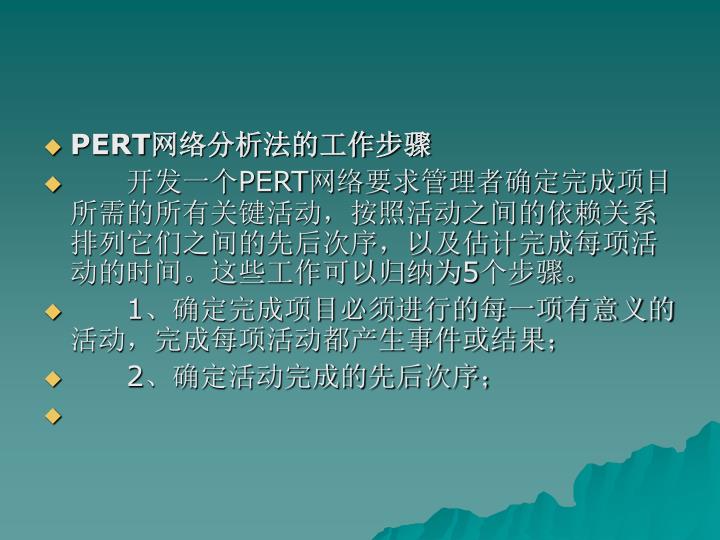

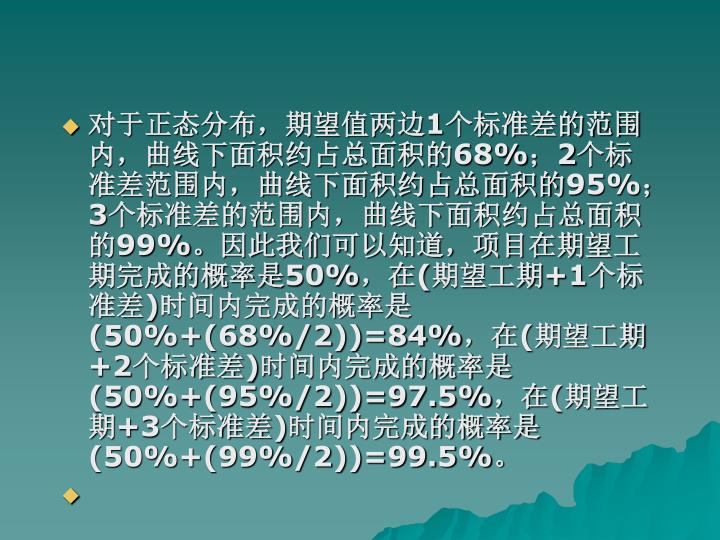

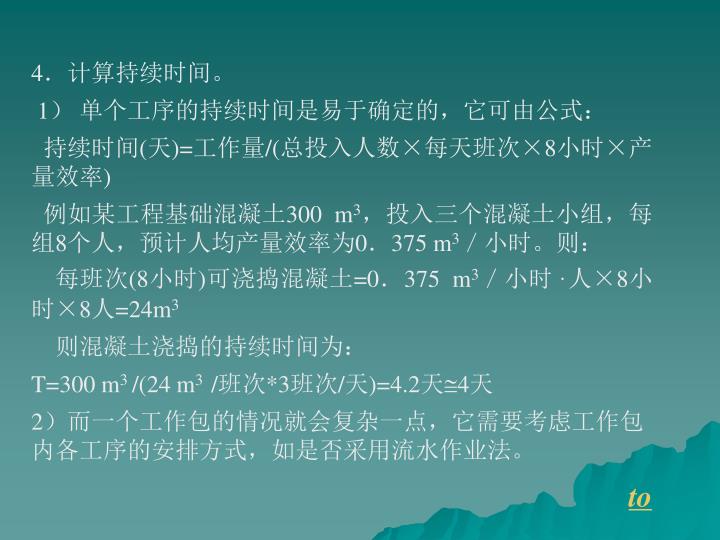

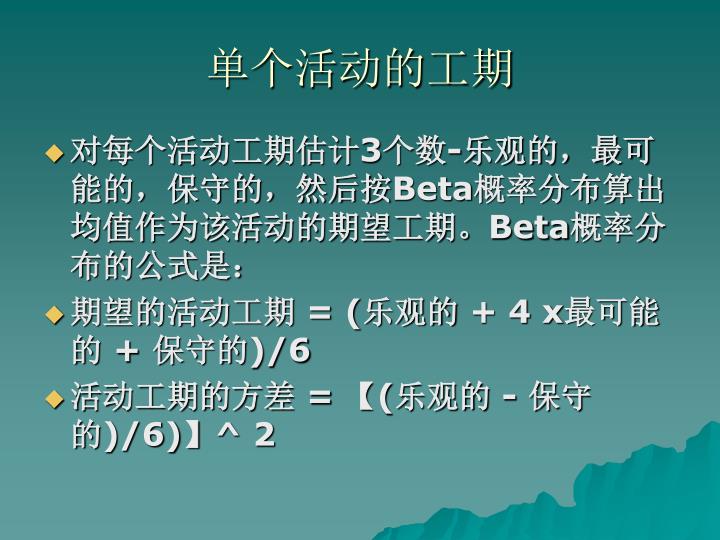

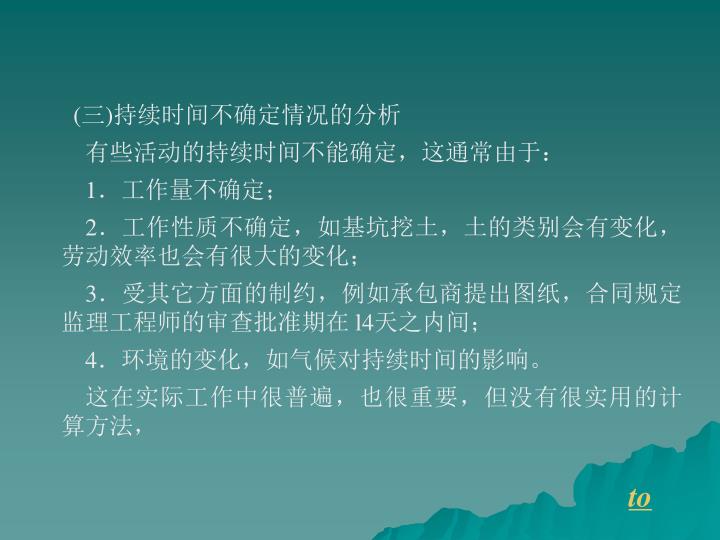

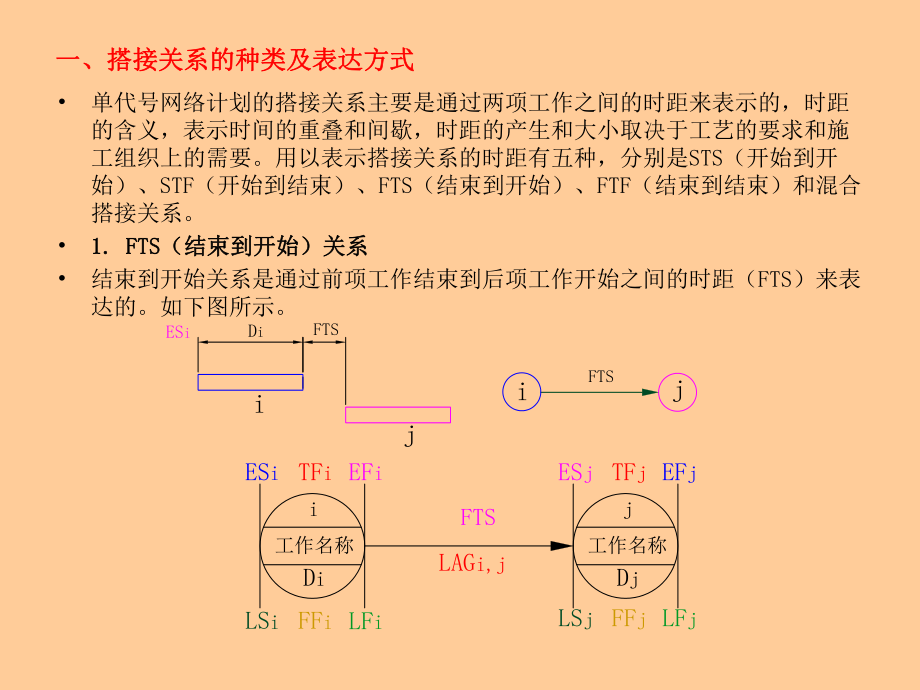

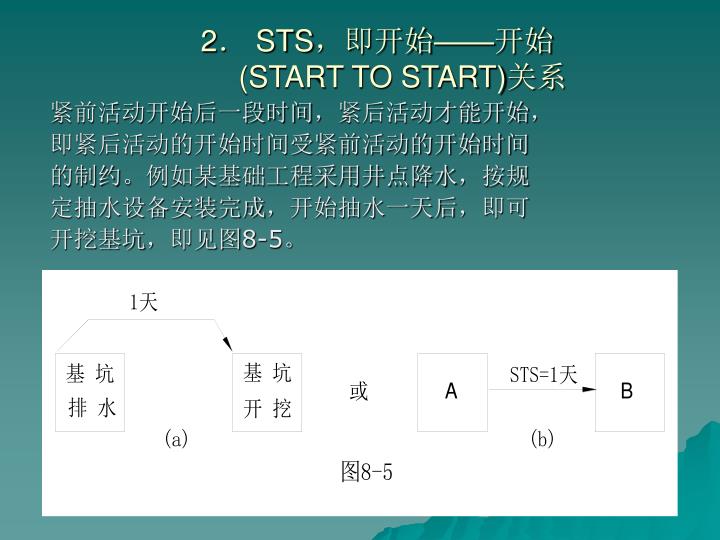

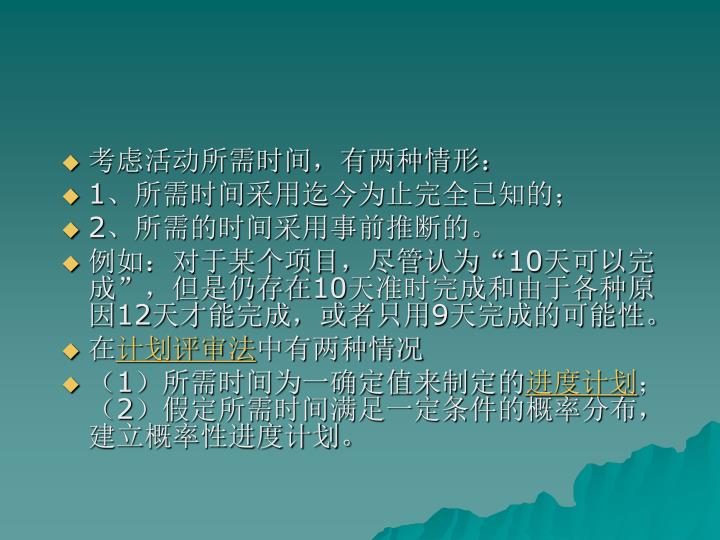

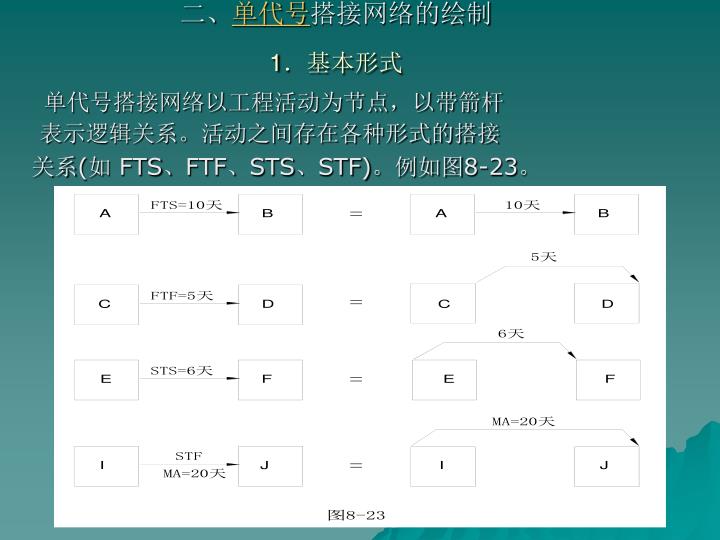

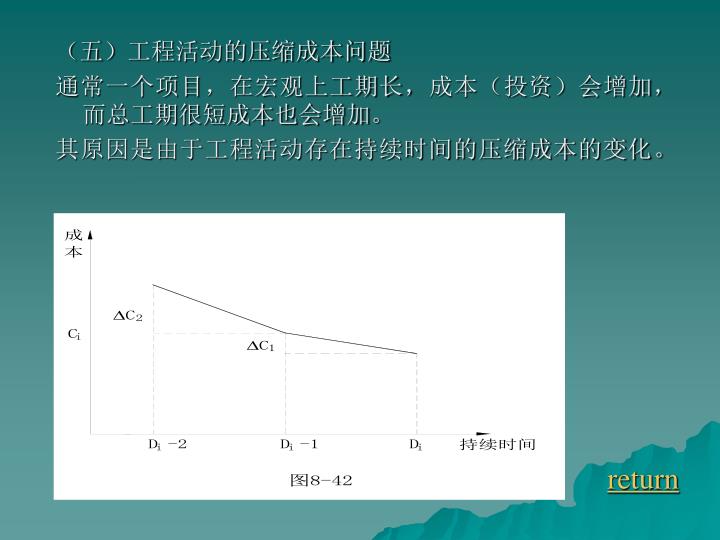

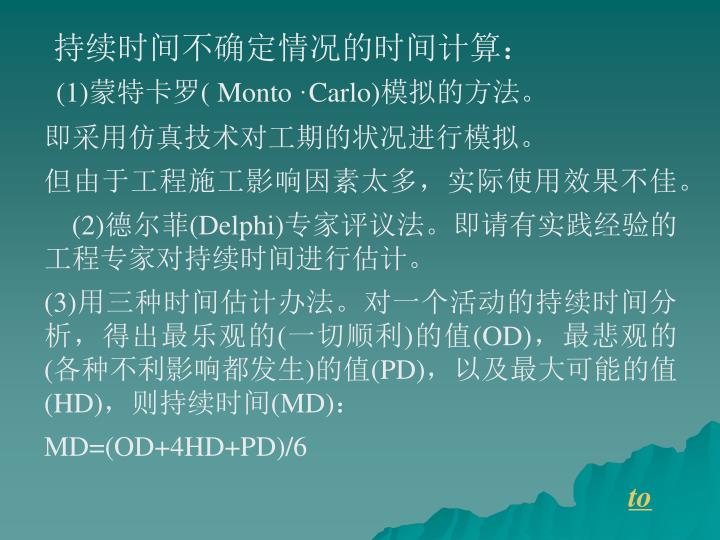

单代号搭接网络计划计算顺序:最早开始时间、最早完成时间→时间间隔→总时差、自由时差→最迟开始时间、最迟完成时间。即ESi、EFi→LAGi,j→TFi、FFi→LSi、LFi.下面以图1单代号搭接网络计划为例,说明其计算方法。
1

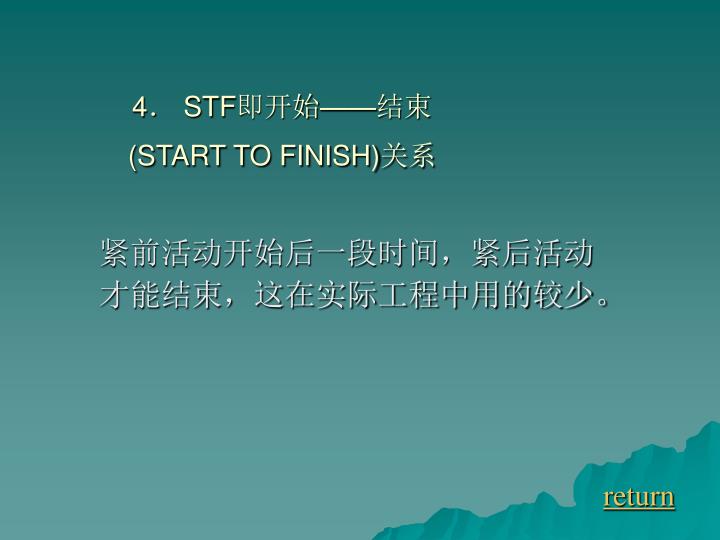

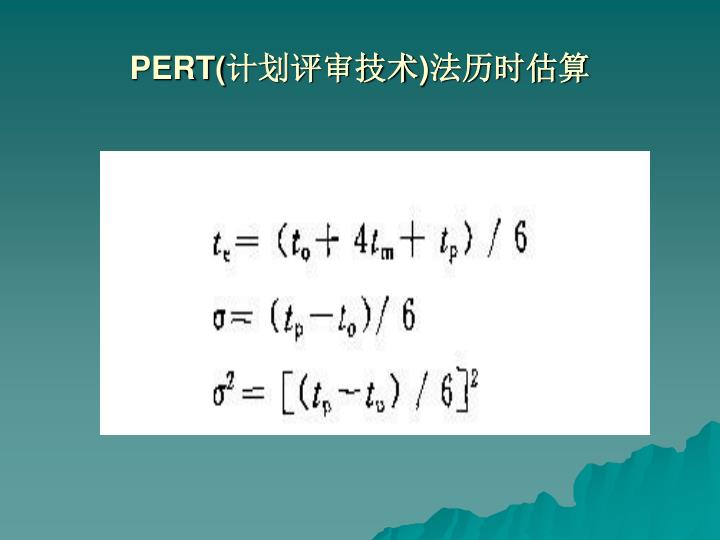

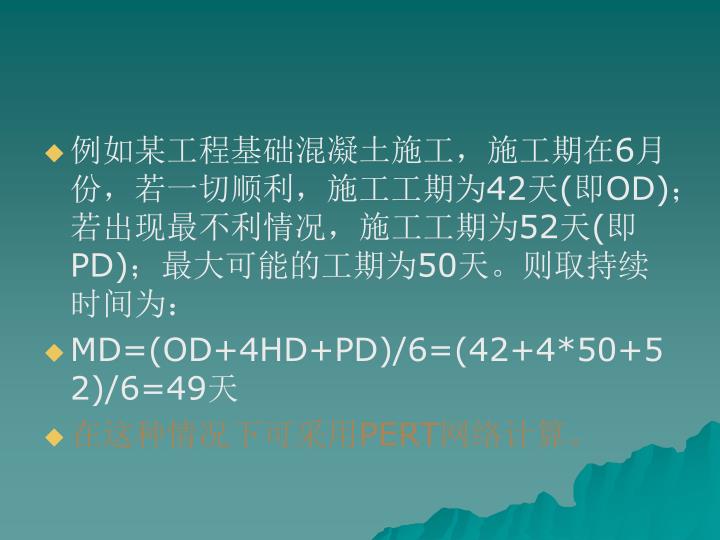

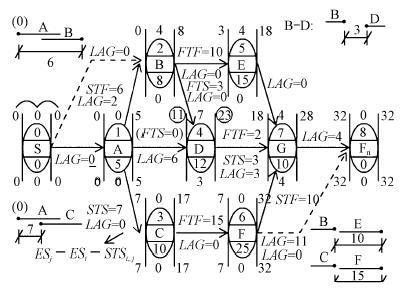

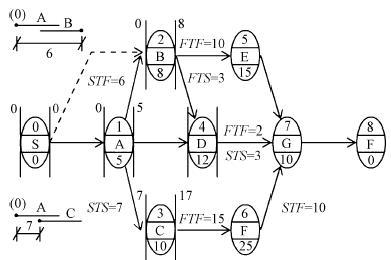

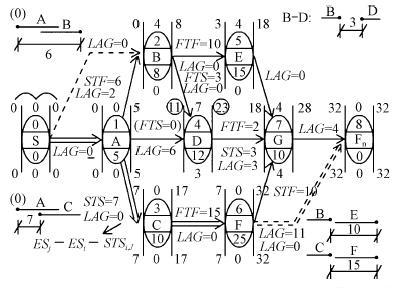

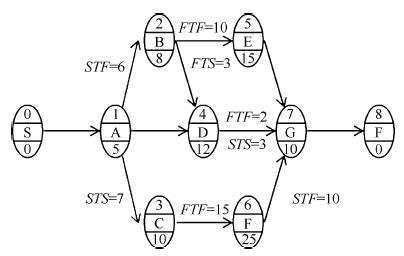

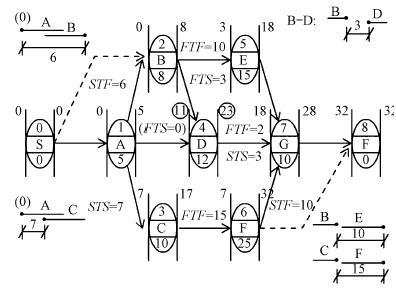

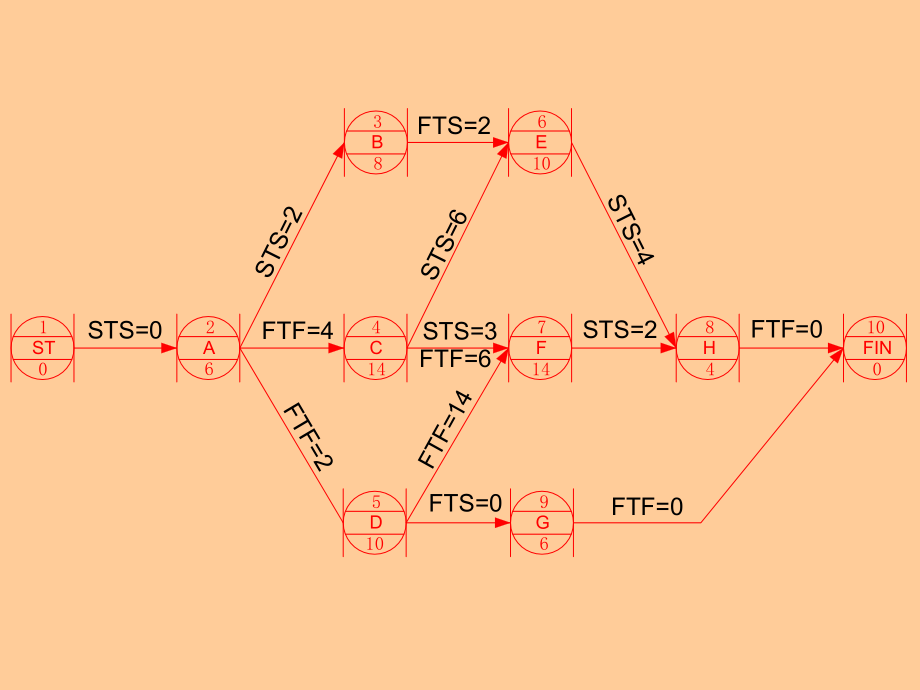

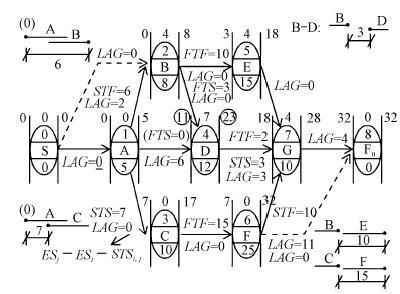

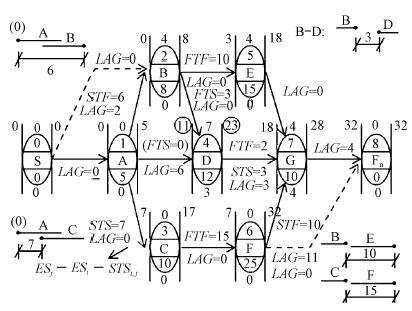

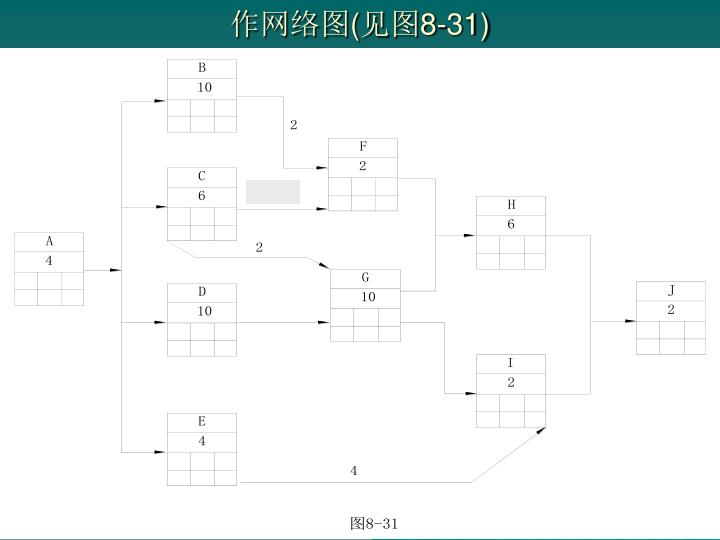

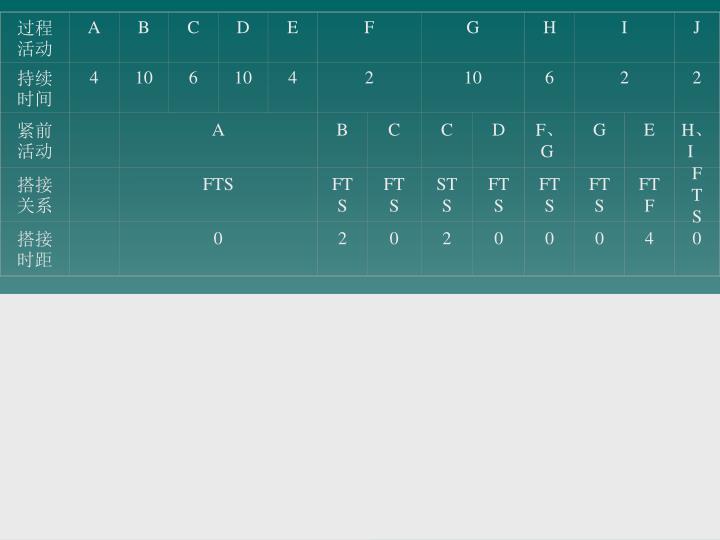

图1单代号搭线网络计划图

计算顺序:

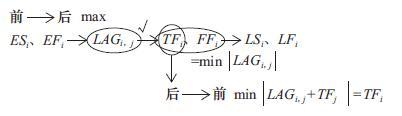

前→后;ESi、EFi→LAGi,j→TFi、FFi→LSi、LFi。

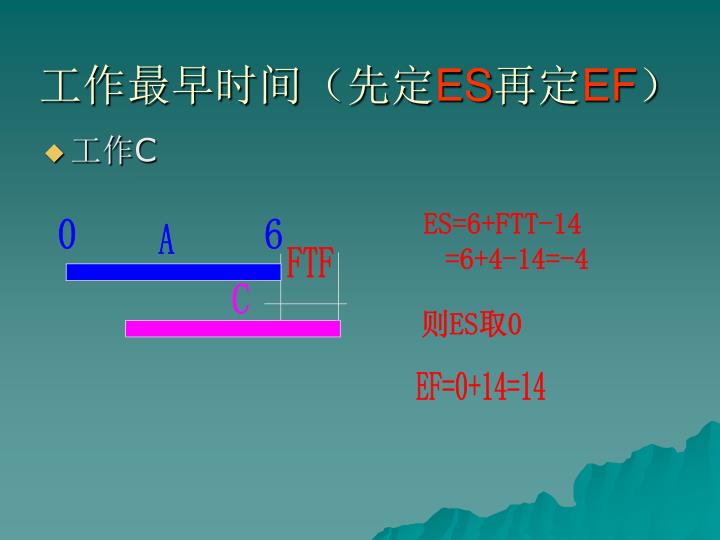

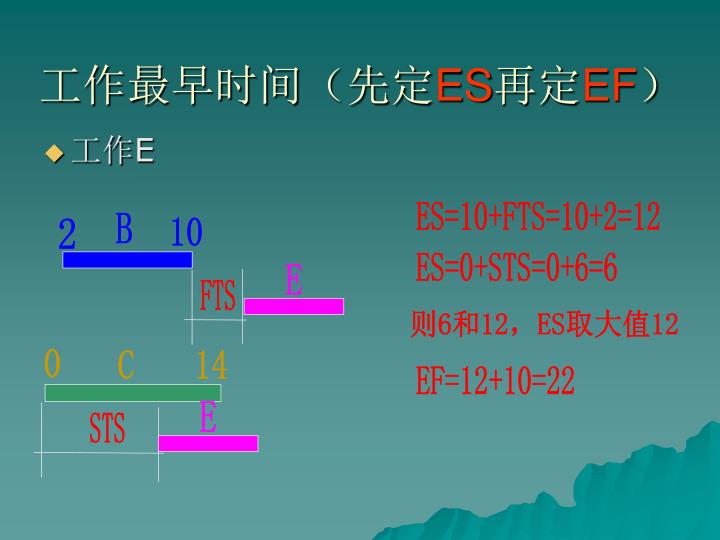

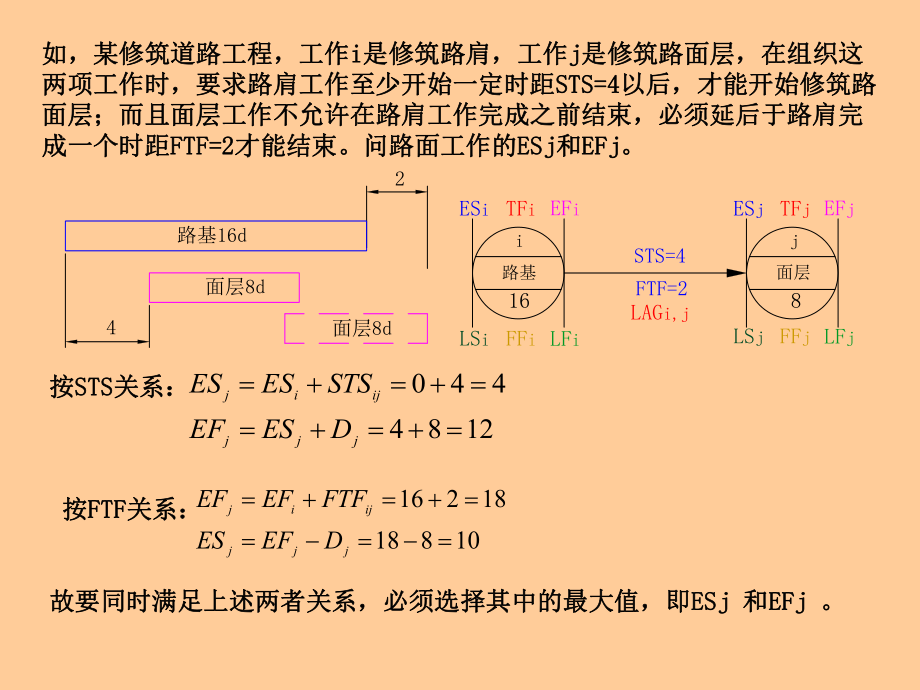

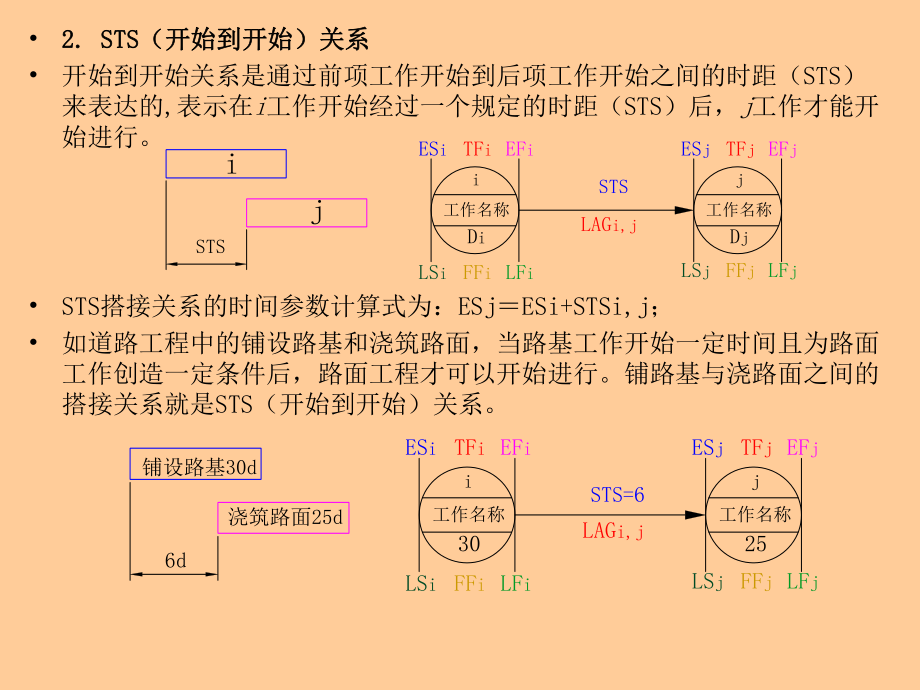

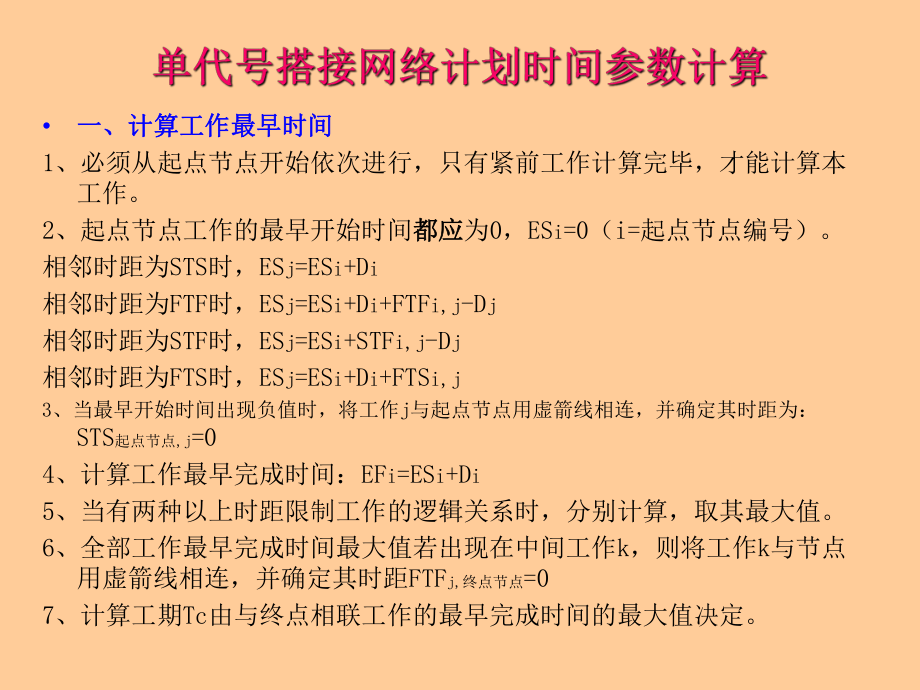

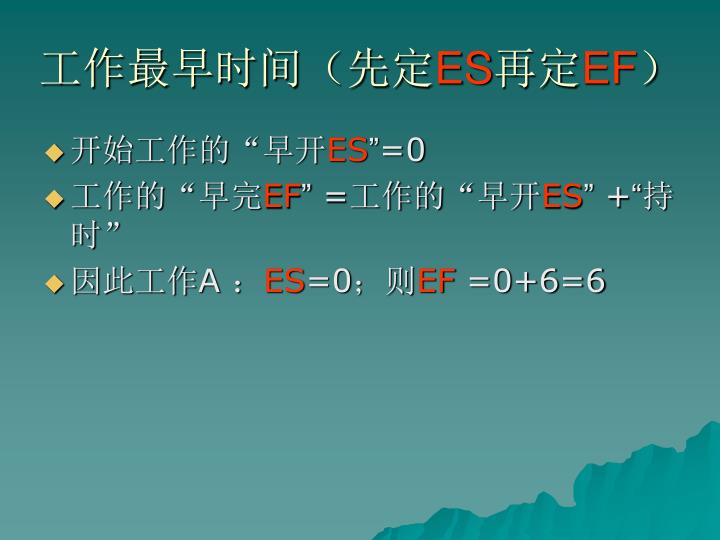

(1)先从左到右计算工作的最早开始时间和最早完成时间具体见图2~图4。
  1

单代号搭接网络计划时间参数的计算

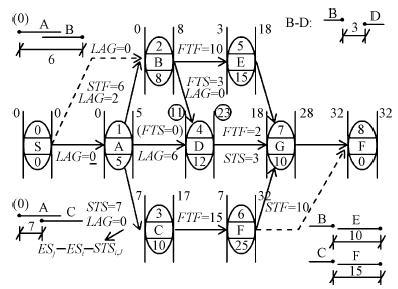

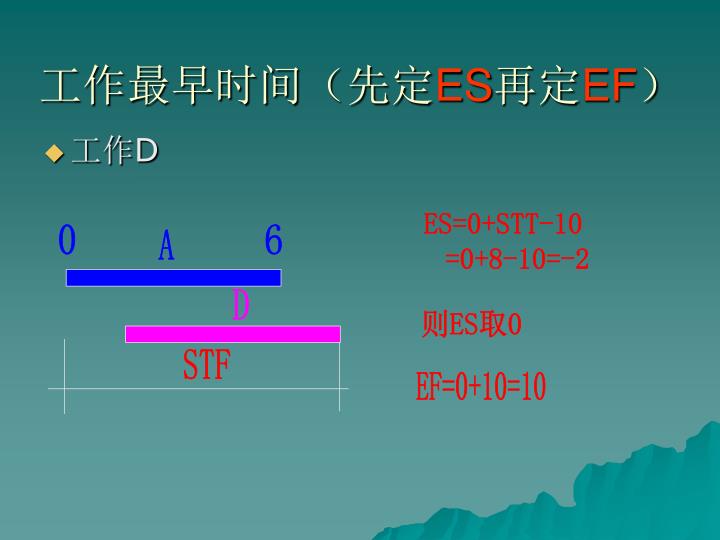

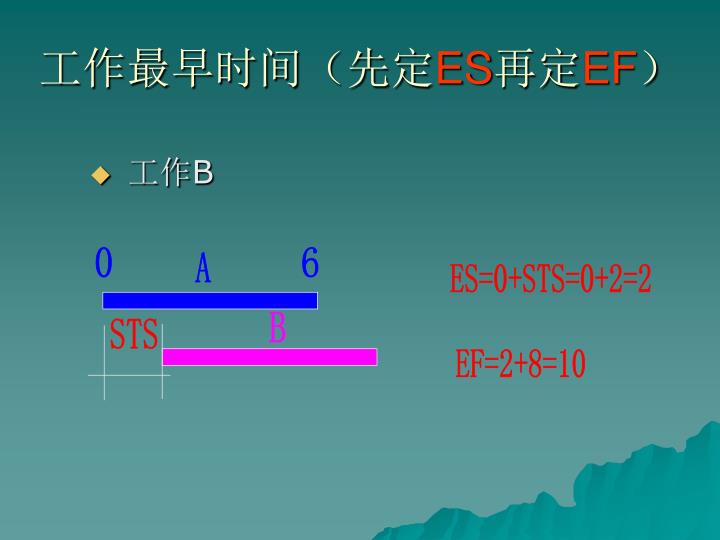

图2计算过程(一)
  1

单代号搭接网络计划时间参数的计算

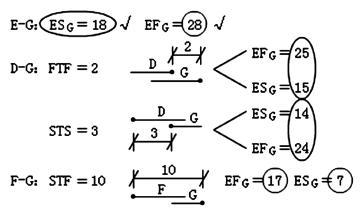

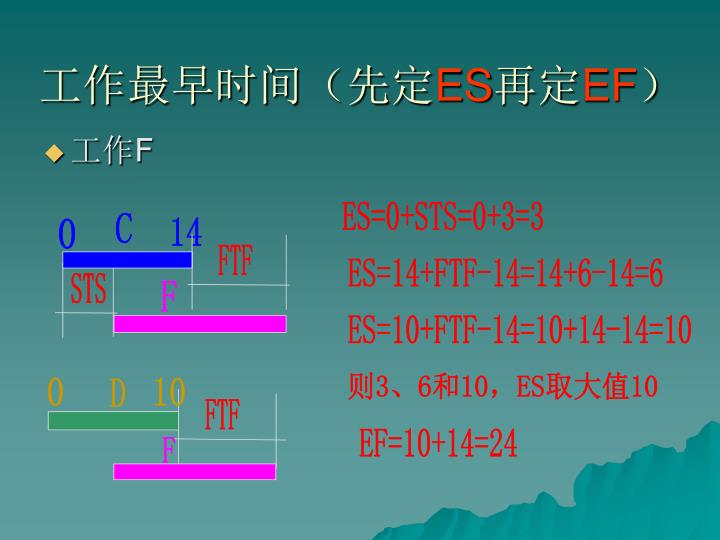

图3计算过程(二)
  1

单代号搭接网络计划时间参数的计算

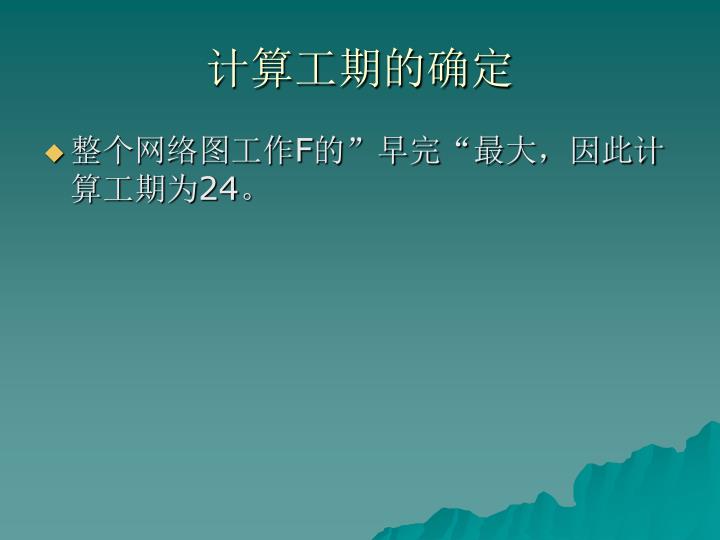

图4计算过程(三)
  1

单代号搭接网络计划时间参数的计算

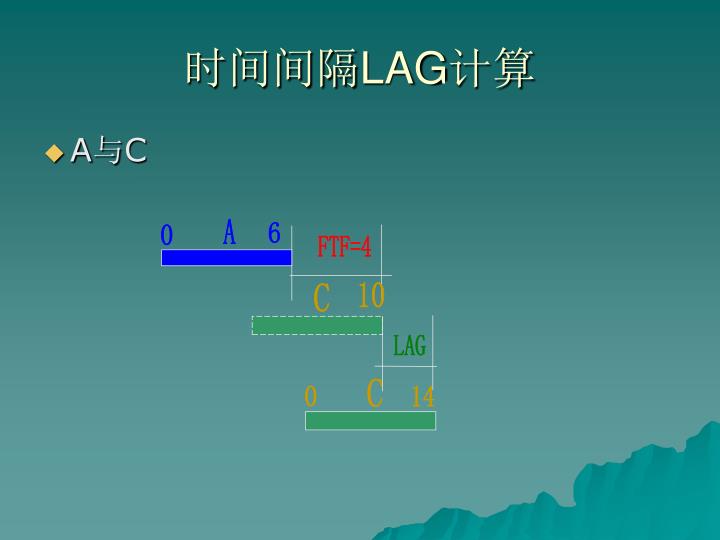

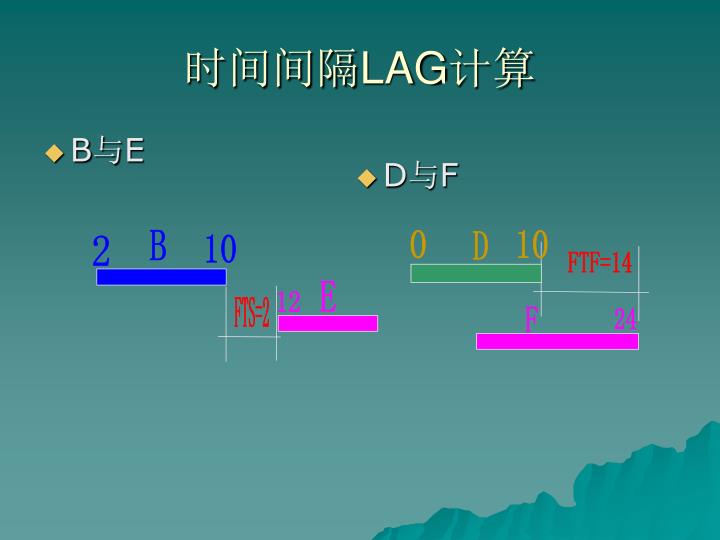

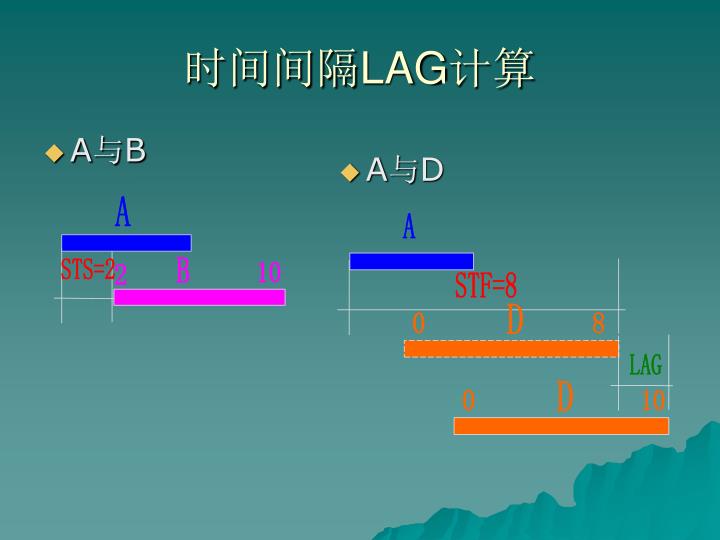

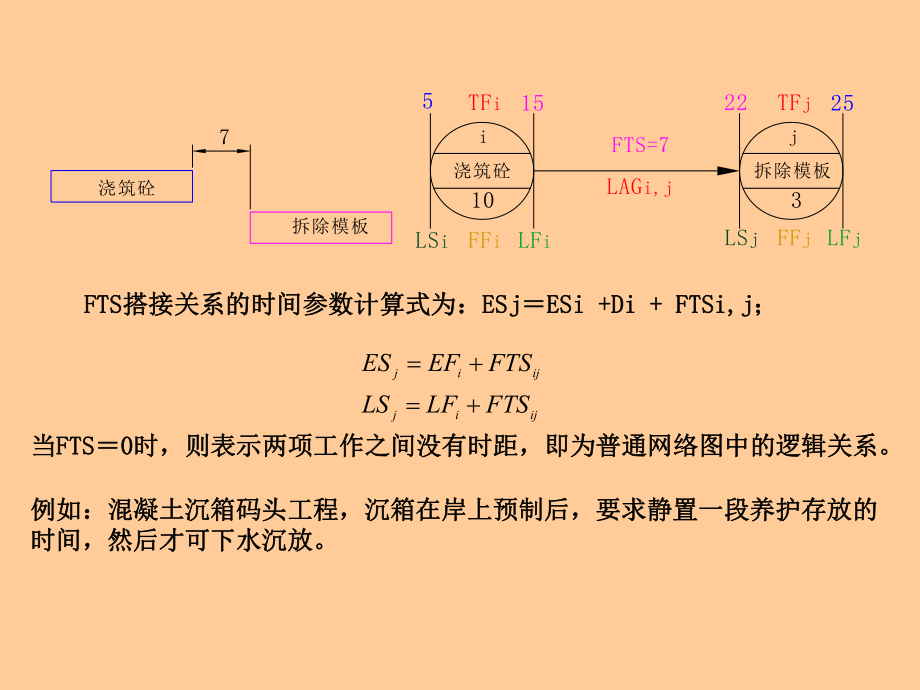

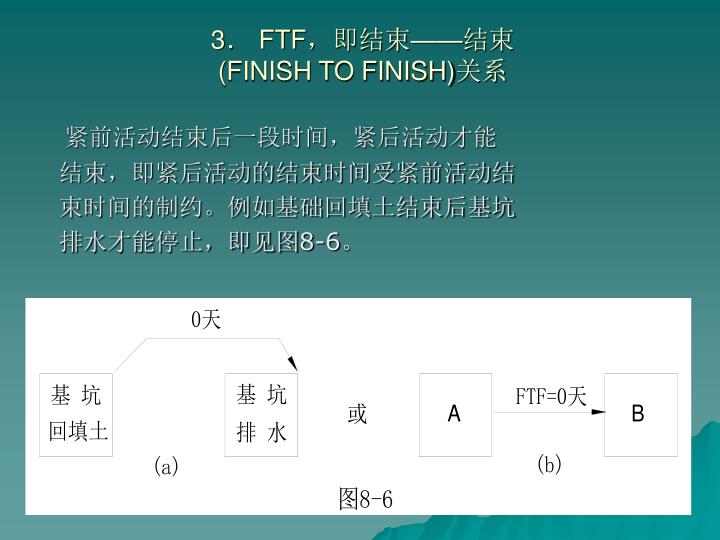

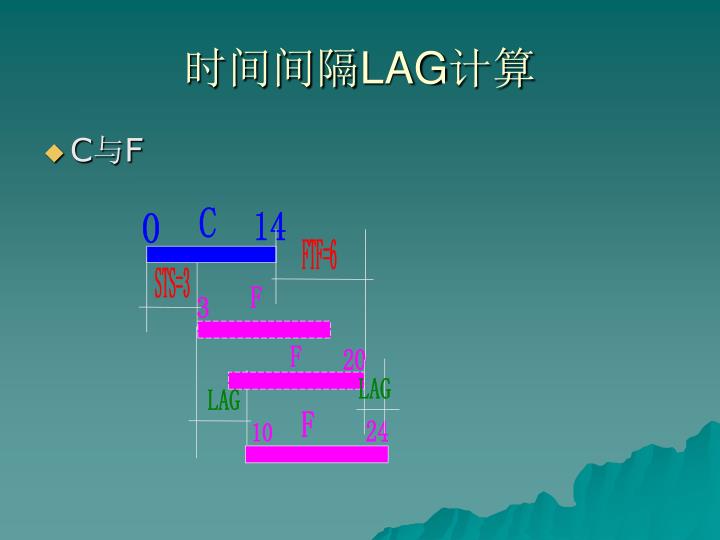

(2)计算相邻工作之间的时间间隔,有搭接关系的LAGi,j计算公式:
  1

单代号搭接网络计划时间参数的计算

具体计算见图5、图6。
  1

单代号搭接网络计划时间参数的计算

图5计算过程(四)
  1

单代号搭接网络计划时间参数的计算

图6计算过程(五)

1

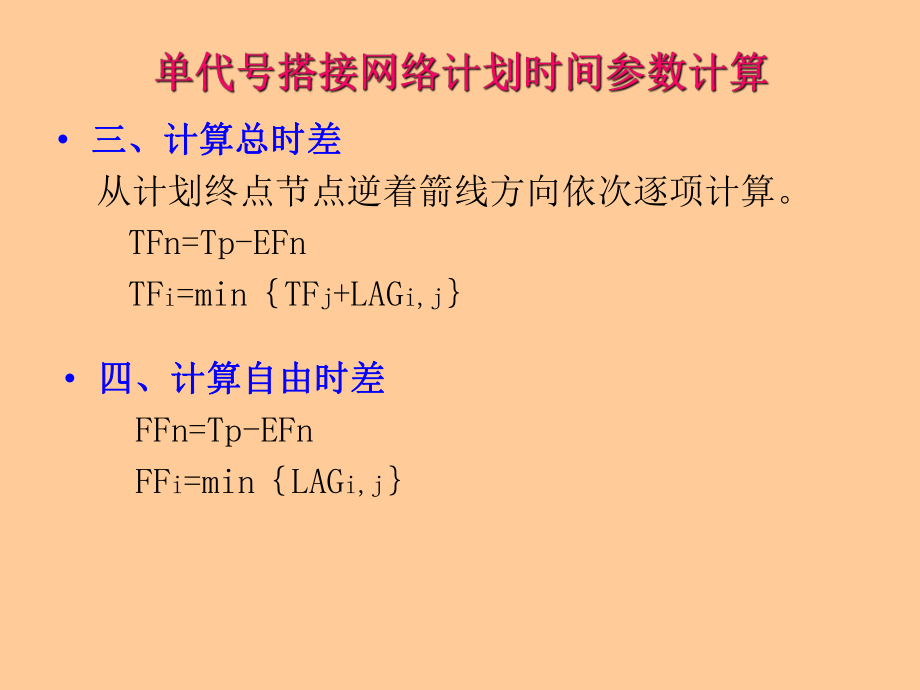

(3)计算工作的总时差和自由时差,具体计算见图7、图8。

图7计算过程(六)

1

图8计算过程(七)
1

单代号搭接网络计划时间参数的计算

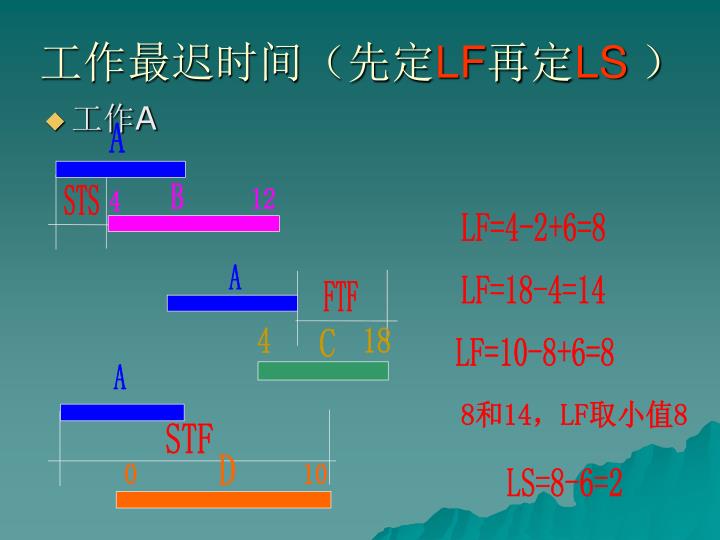

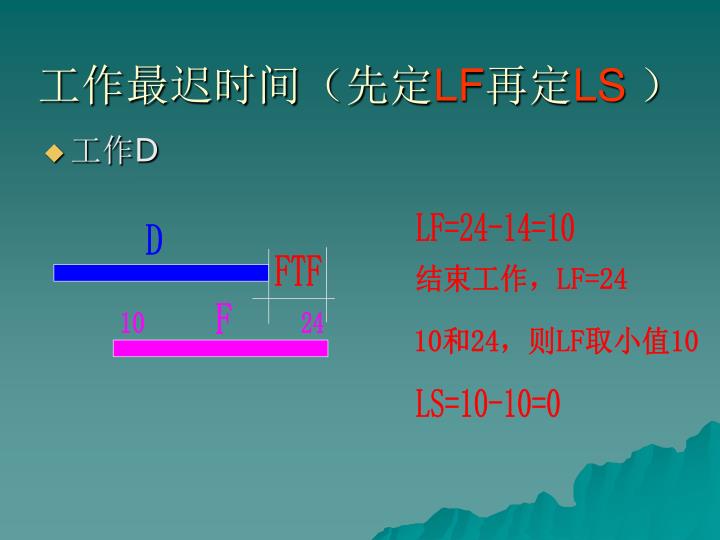

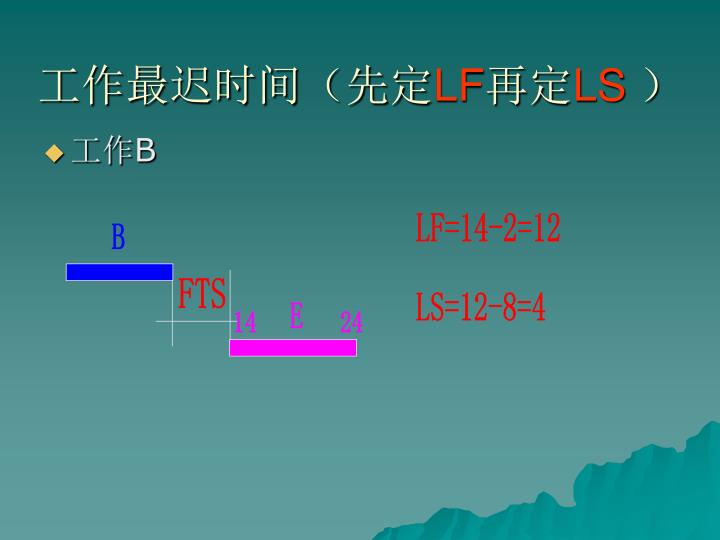

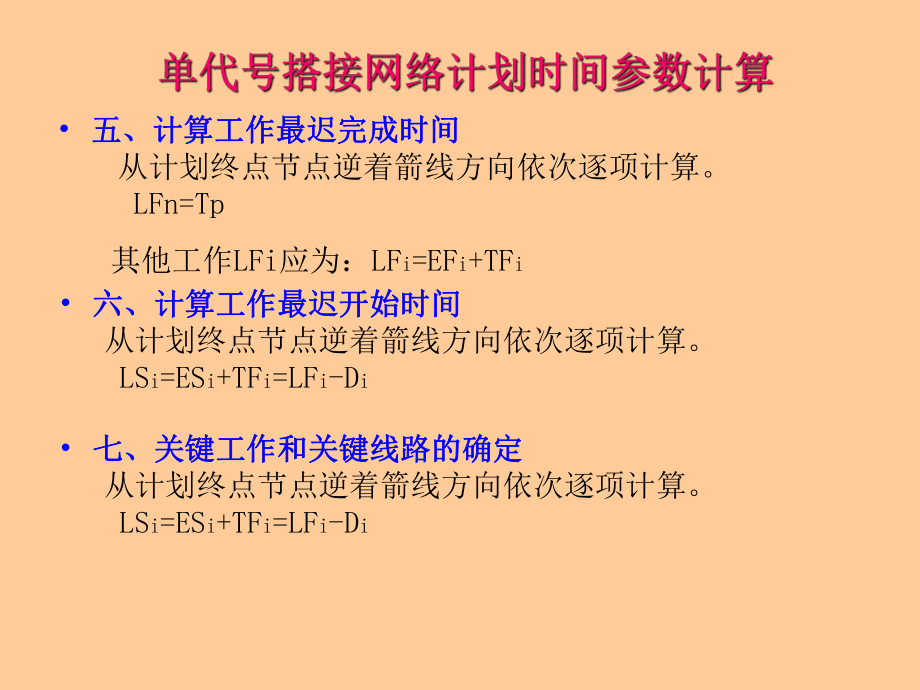

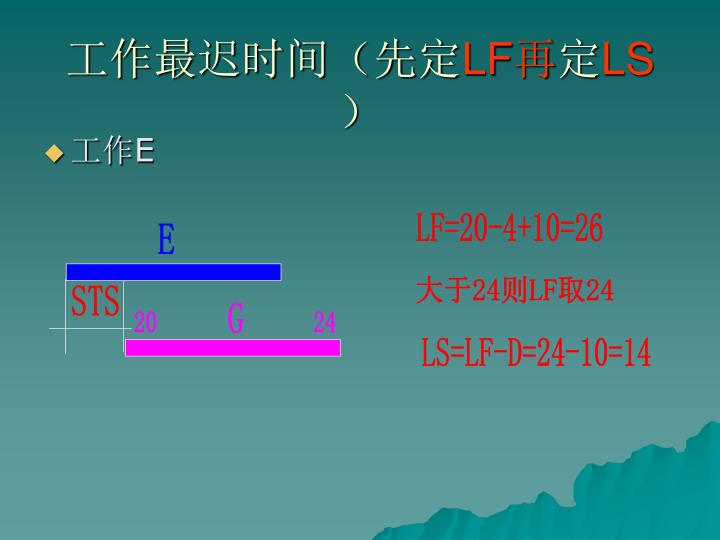

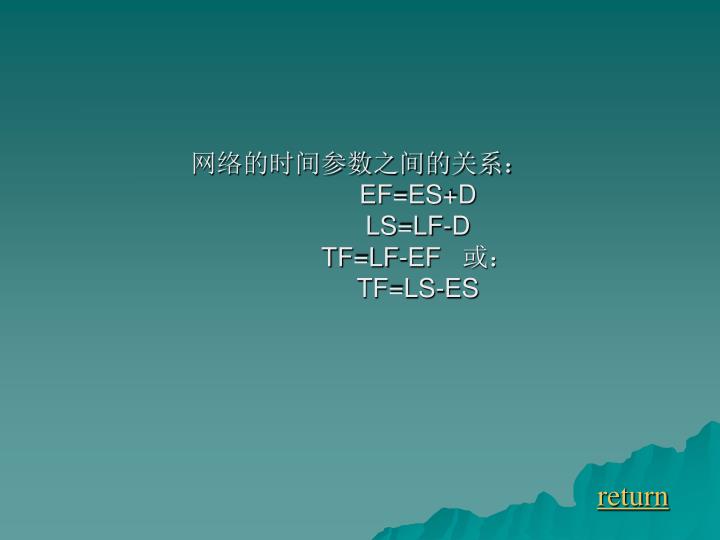

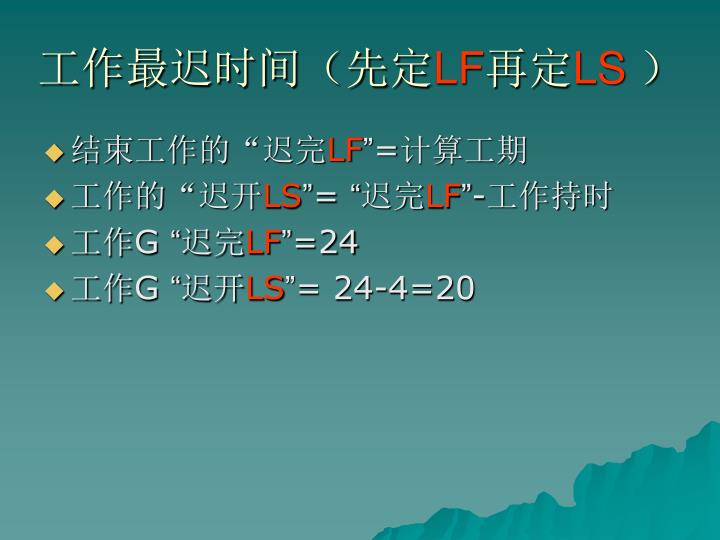

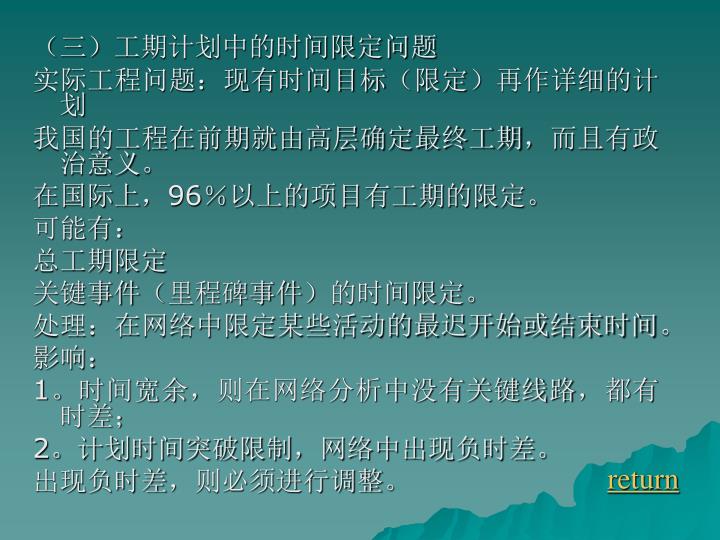

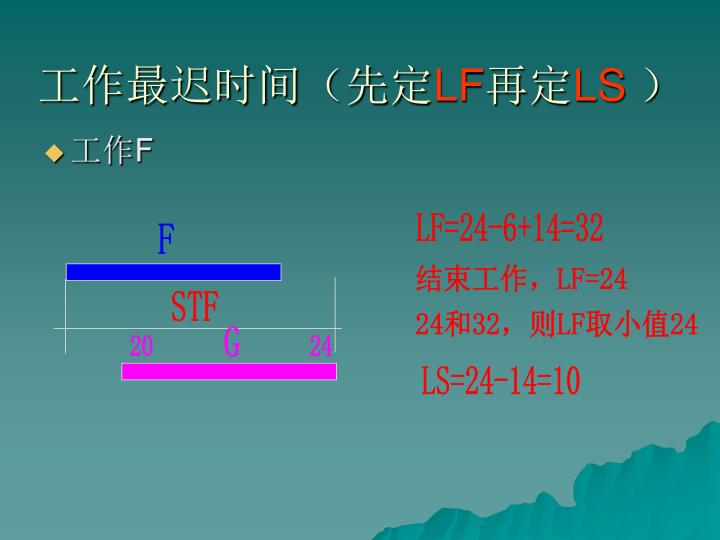

(4)计算工作的最迟开始时间和最迟完成时间,计算顺序:

具体计算见图9。
1

单代号搭接网络计划时间参数的计算

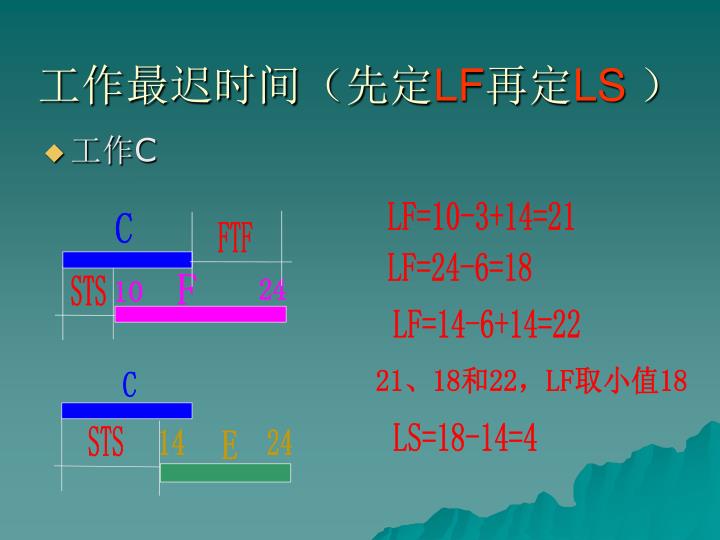

图9计算过程(八)

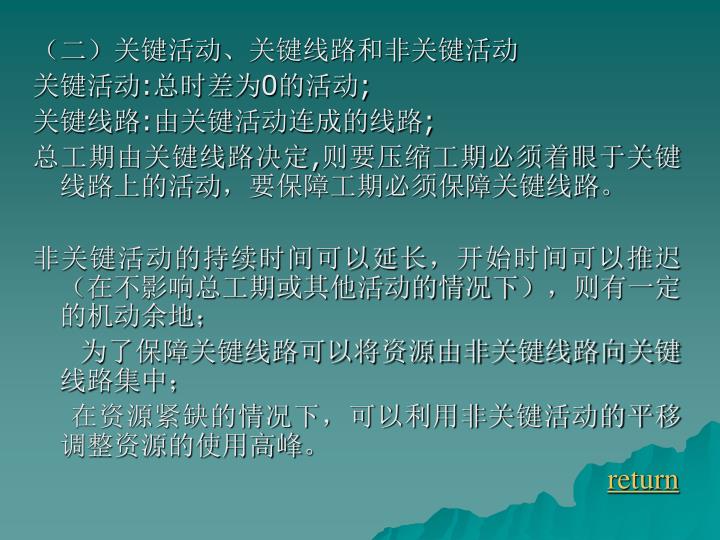

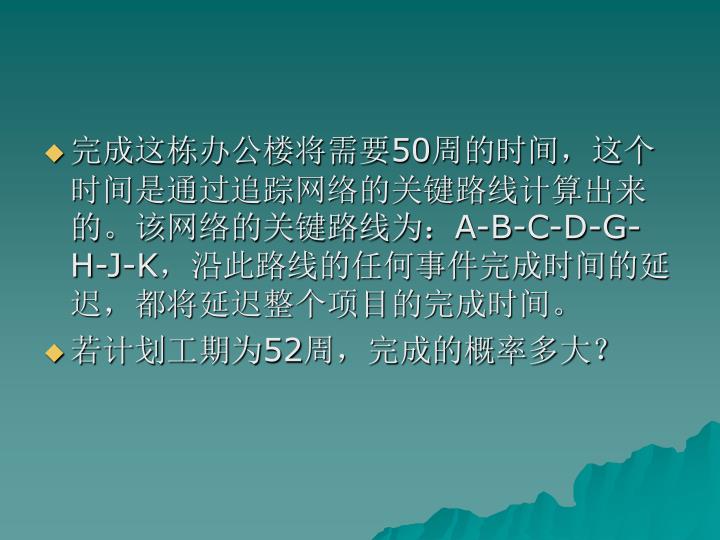

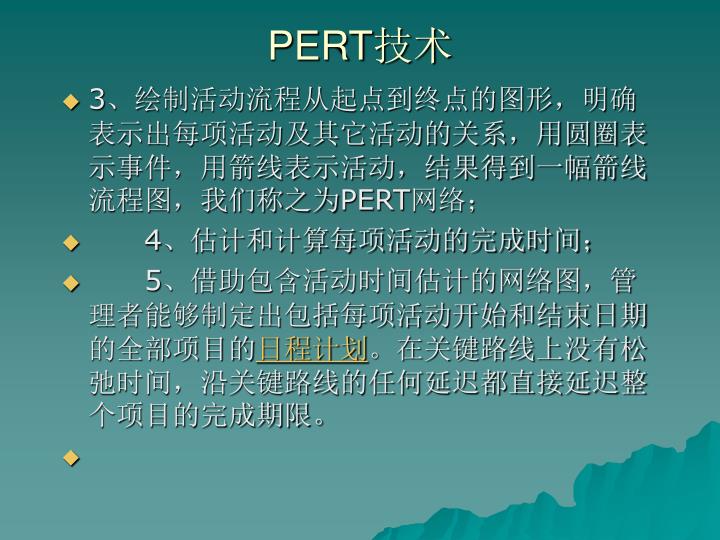

(5)确定网络计划的关键路线:线路上时间间隔从头到尾全部为0的路线为关键路线(图10)。

单代号搭接网络计划时间参数的计算
1

图10计算过程(九)
