驻波比

整机做试验时，两天之内功放器件坏了两次，同事排查后判定是天线和功放之间的驻波较大引起。我在边上看着一脸懵逼，回来后要补补课。。。

概念

以下摘自度娘

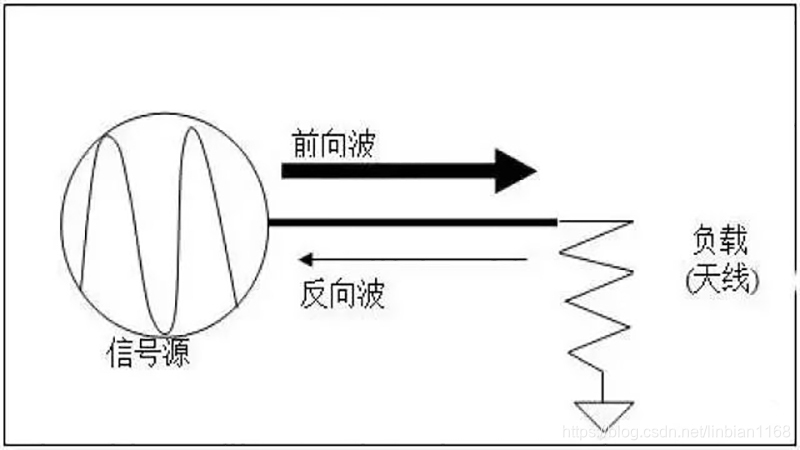

驻波比（SWR）全称为电压驻波比（VSWR）。在无线电通信中，天线与馈线的阻抗不匹配或天线与发信机的阻抗不匹配，高频能量就会在天线产生反射波，反射波和入射波在天馈系统汇合产生驻波。为了表征和测量天馈系统中的驻波特性，也就是天线中正向波与反射波的情况，建立了“驻波比”这一概念，驻波比的计算公式为SWR=R/r=(1+K)/(1-K)，其中反射系数K=(R-r)/(R+r) ，K为负值时表明相位相反，R和r分别是输出阻抗和输入阻抗。当两个阻抗数值一样时，即达到完全匹配，反射系数K等于0，驻波比为1。这是一种理想的状况，实际上总存在反射，所以驻波比总是大于1的。驻波比是检验馈线传输效率的依据，电压驻波比要小于1.5，在工作频点的电压驻波比最好小于1.2。电压驻波比过大，将缩短通信距离，反射功率将返回发射机功放部分，容易烧坏功放管，影响通信系统正常工作。

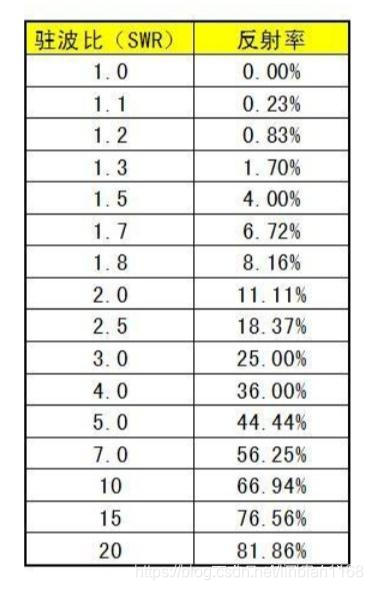

速查表
