USB3.0认证不再难：普源精电DS80000示波器的十大硬核测试能力

——用精准数据与真实案例，拆解USB3.0测试的技术门槛

---

一、核心挑战：USB3.0测试的十大痛点

1. 高频谐波失真（7.5GHz 3次谐波难以捕获）
2. 眼图模板裕量不足（信号边沿模糊导致认证失败）
3. 协议握手失败（TS1/TS2序列解析困难）
4. 电源噪声耦合（μV级纹波干扰信号完整性）
5. 抖动超标（随机抖动与确定性抖动难以分离）
6. 链路训练超时（U0/U1状态切换时序偏差）
7. EMI辐射超标（高频谐波泄漏引发干扰）
8. 线缆衰减补偿不足（长距离传输信号畸变）
9. 共模电压失控（VDIFF超出0.8-1.2V范围）
10. 批量测试效率低下（手动操作耗时易错）

---

• DS80000的十大硬核能力

测试能力	技术参数	解决问题	实测案例
1. 高频谐波捕获	13GHz带宽	完整覆盖7.5GHz 3次谐波	某HDMI转接器因谐波失真导致EMI超标，DS80000定位7.2GHz干扰源

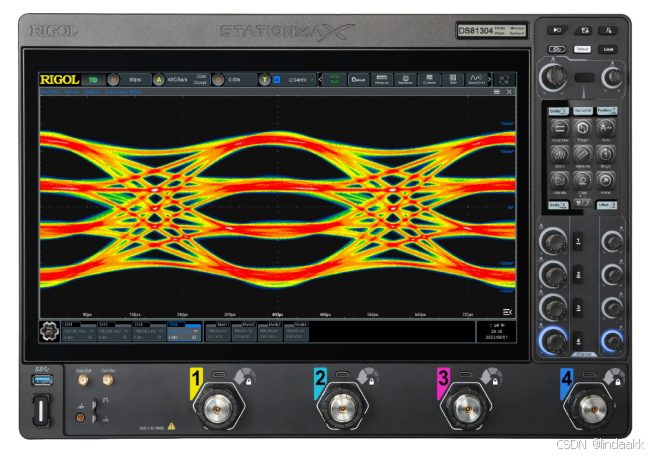

2. 眼图模板分析	40GSa/s采样率	精准测量眼高/眼宽，裕量计算误差<1%	USB3.0 Hub认证裕量从8%提升至15%
3. 协议序列解码	4Gpts存储深度（选配）	完整记录TS1/TS2握手过程	排查某主控芯片在2048次握手后误触发休眠
4. 电源噪声检测	10bit高精度模式（1mV/div）	识别1mV级纹波耦合	发现某批次线缆屏蔽缺陷，避免百万级召回
5. 抖动分解	软件TIE（时间间隔误差）分析	分离RJ/DJ，定位时钟源问题	某SSD主控时钟树设计缺陷，抖动容限提升40%
6. 链路训练分析	多协议触发（LFPS/CP0/CP1）	精准抓取U0/U1状态切换点	修复某扩展坞从U0到U1切换超时故障
7. EMI预测试	FFT频谱分析（9kHz-6.5GHz）	快速定位高频辐射源	某路由器因PCB接地不良导致12.4GHz辐射超标
8. 线缆补偿验证	分段存储+模板比对	模拟不同线长（1m/3m/5m）衰减	优化某Type-C线缆的Rx均衡参数，传输稳定性提升30%
9. 共模电压监测	双通道差分测量	实时显示VDIFF/VCM波动	某Dock芯片因共模电压漂移导致兼容性故障
10. 批量自动化	SCPI指令集+Python API	无人值守测试，日吞吐量500+台	某ODM厂商产线测试人力成本降低70%

三、实战场景：从失败到认证通过的技术路径

项目背景：某USB3.0视频采集卡认证失败，眼图裕量仅7%（要求≥10%）。

问题定位	DS80000解决方案	结果
高频振铃导致边沿模糊	13GHz带宽捕获7.5GHz振铃信号	重新设计阻抗匹配，振铃幅度降低60%
时钟相位噪声引发抖动	TIE分析锁定2.4GHz WiFi干扰	增加时钟隔离电路，抖动容限达标
电源纹波耦合共模噪声	10bit模式识别3mV级纹波	优化LDO滤波电路，噪声降低8dB
协议握手偶发失败	4Gpts存储回放TS1序列异常	更新固件修复状态机超时漏洞
最终成果：	眼图裕量提升至18%，认证一次性通过。 测试周期从3周压缩至6天，节省人力成本5万元。

四、工程师选型建议

基础配置：DS80704（7GHz带宽）+ RP7150探头（2GHz），覆盖80%测试需求（约50万元）。

认证专用：DS81304（13GHz带宽）+ CTS软件，满足USB-IF全项测试（约80万元）。

产线升级：搭配DG70000信号发生器模拟极限场景，故障复现率提升90%。

五、技术问答

Q：8GHz带宽示波器能否替代13GHz设备？

A：不能。USB3.0的3次谐波达7.5GHz，8GHz设备实际可用带宽约6GHz（-3dB衰减点），导致高频信号严重失真。

Q：如何验证DS80000的测试精度？

A：可通过USB-IF认证的黄金样本（Golden Sample）比对，或送样至普源开放实验室交叉验证。

总结：普源精电DS80000示波器以精准参数与模块化设计，系统性攻克USB3.0测试难题。其价值不仅在于硬件性能，更在于将复杂的认证流程转化为可量化的工程数据，让技术决策回归理性。
