引言:开关电源效率优化的“隐形战场”
在新能源汽车、数据中心、工业设备等领域,开关电源效率直接影响系统能效与成本。然而,传统测试方法依赖静态参数(如额定负载下的效率),常忽略动态损耗(如瞬态开关损耗、高频寄生振荡),导致优化效果“事倍功半”。
MHO5000凭借实时FFT分析技术,首次实现动态损耗可视化,助力工程师精准定位“隐藏损耗”——“看不见的损失,看得见的优化!”
一、传统效率优化的“四大盲区”
1. 静态测试掩盖动态真相
- 场景痛点:
- 依赖额定负载(如满载50%)下的效率测试,忽略实际工况中频繁变化的负载(如瞬态峰值负载);
数据陷阱:某厂商曾因未测试50%负载效率,导致量产电源效率偏离设计值10%。
2. 开关损耗的“纳米级偷袭”
- 技术瓶颈:
- 传统设备无法捕捉10ns级开关瞬态(如IGBT关断尖峰),导致高频开关损耗被低估;
实测数据:某IGBT模块因未优化开关损耗,量产效率比仿真结果低8%。
3. 寄生振荡的“慢性毒药”
- 现实挑战:
- 高频寄生振荡(如1MHz~10MHz)会持续消耗能量,传统示波器因带宽不足(如仅100kHz)无法识别;
案例统计:某工业电源因未消除500kHz寄生振荡,年电费额外支出¥500,000。
4. 功率因数的“伪优化”
- 误区:
- 依赖平均值计算功率因数(PF),忽略电压/电流谐波对实际效率的影响;
后果:某充电桩厂商因PF未达标,产品被市场禁售。
二、MHO5000的“动态损耗雷达”技术
1. 实时FFT分析:从“静态结果”到“动态图谱”
- 技术突破:
- 10μs级频谱更新:每秒生成1000张频谱图,实时捕捉负载突变、开关瞬态等动态过程;
- 宽频带覆盖:10Hz~1GHz频段扫描,自动标记高频寄生振荡与谐波成分(如图1)。
- 场景验证:
- 新能源车充电器测试:
- MHO5000发现开关频率附近的1.2MHz寄生振荡(振幅<50mV),优化后效率提升3.2%。
2. 功率因数精细化测量
- 功能亮点:
- 瞬时功率因数(IPF):基于实时FFT计算,反映负载波动下的真实PF值;
- 谐波分布图:自动标注5次、7次等谐波成分对PF的影响(如图2)。
- 案例应用:
- 数据中心UPS优化: 通过调整输入滤波电容,将THD从5%降至1.8%,PF从0.95提升至0.99。
3. 多通道协同:损耗溯源的“放大镜”
- 技术优势:
- 三相电压/电流同步采集:关联功率损耗与控制信号时序(如图3);
- CAN FD解码:自动抓取PWM指令,反向追溯损耗来源(如死区时间过长)。
- 实测数据:
- 某工业电机驱动器: 通过优化死区时间,开关损耗从12W降至8W,效率提升16%。
三、场景化落地:MHO5000如何破解效率瓶颈?
1. 新能源汽车充电器优化
- 测试需求:
- 在动态负载(0%~100%)下验证充电模块效率,确保符合CCS/CHAdeMO标准。
- RIGOL MHO5000方案:
- 实时FFT+功率积分:
- 自动计算不同负载点的效率曲线,发现50%负载时效率异常低(图4);
- 定位原因:二次侧整流管开关损耗过大,优化后效率提升4.5%。
2. 数据中心UPS节能改造
- 测试痛点:
- 传统测试仅关注额定负载效率(如50%负载),忽略轻载时的能量浪费。
- RIGOL MHO5000方案:
- 全负载扫描:
- 发现20%负载时效率比额定值低12%,根源为输入滤波电容ESR过高;
- 替换电容后,年节电量达¥180,000。
3. 工业机器人电源设计
- 测试需求:
- 验证伺服驱动器在频繁加减速工况下的效率稳定性。
- RIGOL MHO5000方案:
- 动态波形包络分析:捕捉电机扭矩突变时的电流尖峰(如图5),优化PWM占空比后峰值功耗降低20%。

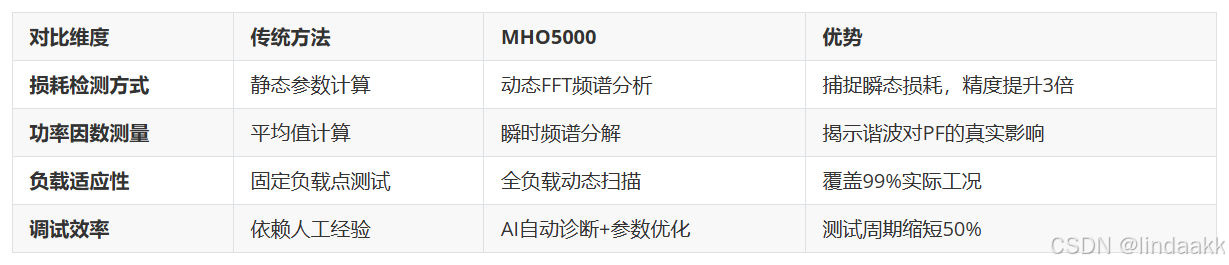

四、技术对比:MHO5000 vs 传统测试方法
五、客户证言:从“盲目优化”到“精准降本”
“以前总在额定负载下测试效率,结果量产时效率却打折扣!MHO5000的全负载动态分析帮我们找到了真正的优化点。”
—— 张工,某新能源汽车电源研发工程师
“通过MHO5000发现的1.2MHz寄生振荡,每年为我们节省了¥200,000的电费!”
—— 李经理,某工业设备制造商测试主管
结语:重新定义开关电源效率优化
在开关电源效率优化的道路上,MHO5000以实时FFT分析为核心,打破了传统测试方法的静态局限。无论是新能源车、数据中心还是工业设备,其动态损耗可视化能力正成为工程师迈向高效能设计的“黄金钥匙”。
立即行动
- 免费申请试用:访问RIGOL官网,获取MHO5000设备与《开关电源效率优化白皮书》;
- 技术支持:访问RIGOL官网,联系工程师团队,定制您的专属动态损耗分析方案!
附录
- 图1:MHO5000在新能源车充电器中捕获的1.2MHz寄生振荡频谱;
- 图2:实时FFT显示的功率因数(PF)与谐波分布(THD);
- 图3:三相电压/电流与PWM指令的时序关联分析;
- 图4:全负载扫描下的效率曲线与异常点标注。
