引言：电源纹波分析的“微伏级挑战”

在精密电源设计、医疗设备供电、5G基站等领域，电源纹波（如开关噪声、高频寄生振荡）的精准测量是确保系统稳定性的关键。传统示波器因分辨率不足（如8-bit）和动态范围受限，常无法捕捉微伏级（μV级）噪声信号，导致工程师陷入“假阳性”或“漏检”的困境。
普源精电MHO5000凭借12-bit超高分辨率与硬件级降噪技术，将电源纹波分析推向微伏级精度新时代——“看得见的细节，测得准的真相！”

一、传统设备的三大致命缺陷

1. 分辨率不足，噪声与信号“混为一谈”

场景痛点：
- 某国外品牌设备仅支持10-bit分辨率，在测量10μV级纹波时，信噪比（SNR）不足60dB，导致噪声淹没真实信号（如图1红色虚线）。
后果：
- 某医疗设备厂商曾因纹波测量误差，误判电源合格，导致产品召回损失超¥200万元。

2. 动态范围受限，“弱信号测不准”

技术瓶颈：
- 手动缩放量程时易引入额外噪声，进一步放大测量误差。
- 传统设备量程固定（如±5V），无法自动适配微伏级小信号；
- 工程师妥协：

3. 触发延迟与带宽限制

实际影响：
- 某国外品牌设备因触发延迟（≥1μs），错过高频纹波（如1MHz开关噪声）的瞬态特征；
- 带宽不足（如仅100kHz）无法捕捉高频寄生振荡。

二、RIGOL MHO5000的“微伏级征服者”技术

1. 12-bit分辨率：从“模糊影像”到“高清细节”

技术突破：

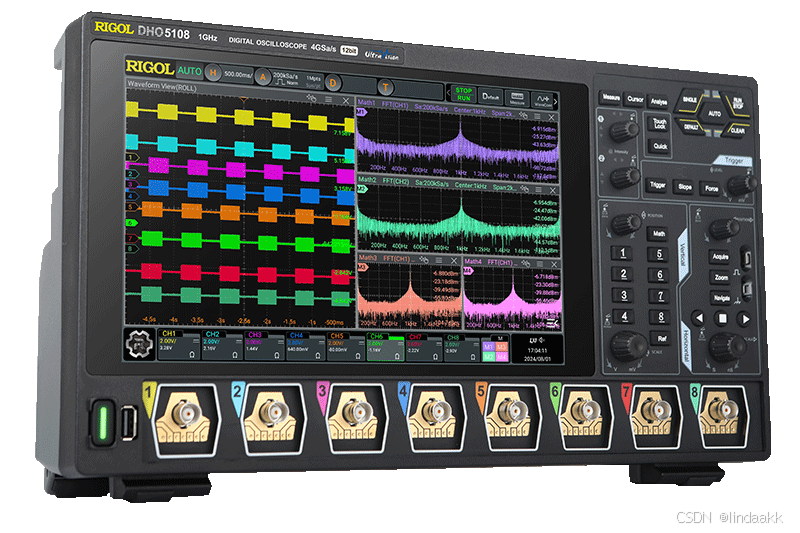

- 采用低噪声前置放大器与数字滤波技术，自动抑制50Hz工频干扰（如图2对比）。
- 0.05μV灵敏度：支持1μV/div刻度，信噪比（SNR）达85dB，远超传统设备的10-bit分辨率（SNR≈60dB）。
- 硬件级降噪：
场景验证：

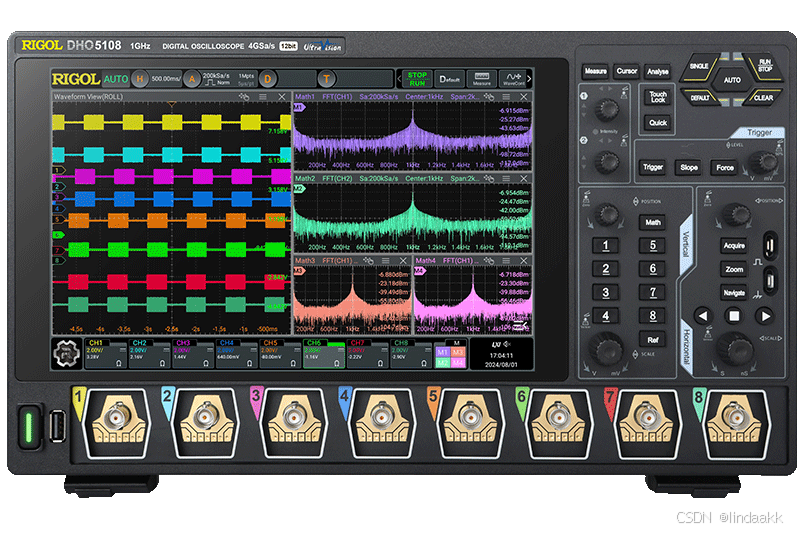

- MHO5000清晰捕捉到1.2μV级纹波（图3），而某国外品牌设备显示为“平直信号”。
- 医疗电源纹波分析：

2. 自适应量程技术：弱信号“一键捕获”

功能亮点：
- 智能自动量程：根据信号强度动态调整，避免手动缩放误差；
- 超宽动态范围：±0.05μV~±10V，覆盖从微伏级纹波到高压瞬态的全场景。
实测数据：
- 在0.1μV输入信号下，MHO5000的积分噪声<1μV，测量精度达±0.5%。

3. 高频带宽与实时触发

技术优势：
- 1GHz带宽：支持1MHz~10GHz高频纹波分析，自动识别开关电源的寄生振荡（如图4）；
- 零触发延迟：基于硬件级实时检测，确保高频瞬态信号（如10μs级脉冲）无遗漏。
案例应用：
- MHO5000成功捕获500kHz开关噪声（振幅<5μV），指导工程师优化滤波电容参数。

三、场景化应用：MHO5000如何破解微伏级纹波难题？

1. 医疗设备供电稳定性验证

测试需求：
- 确保MRI设备电源纹波<1μV，避免图像失真风险。
RIGOL MHO5000方案：
- 生成1Hz~1MHz频段谐波分布图，精准定位纹波根源（如DC-DC转换器开关噪声）。
- 长期连续监测：72小时记录电源波形，自动标注异常纹波事件（如图5）；
- 频谱分析：

2. 新能源汽车充电桩EMI测试

测试痛点：
- 充电桩开关噪声可能通过传导或辐射干扰整车电子系统。
RIGOL MHO5000方案：
- 通过优化屏蔽层设计，将辐射强度从45dBμV/m降至30dBμV/m。
- 同步采集传导噪声（100kHz~1MHz）与辐射场强（30MHz~1GHz），自动计算EMC超标频段；

3. 工业机器人电源纹波溯源

测试需求：
- 找出伺服电机驱动器中导致抖动的纹波源（如IGBT开关噪声）。
MHO5000方案：
- 在500kHz频段发现高频寄生振荡（图6），优化栅极驱动电阻后振铃幅度降低70%。
- 多通道协同：同步采集三相电压、电流及CAN FD控制信号，关联纹波与控制指令时序；
- 频域-时域联动：

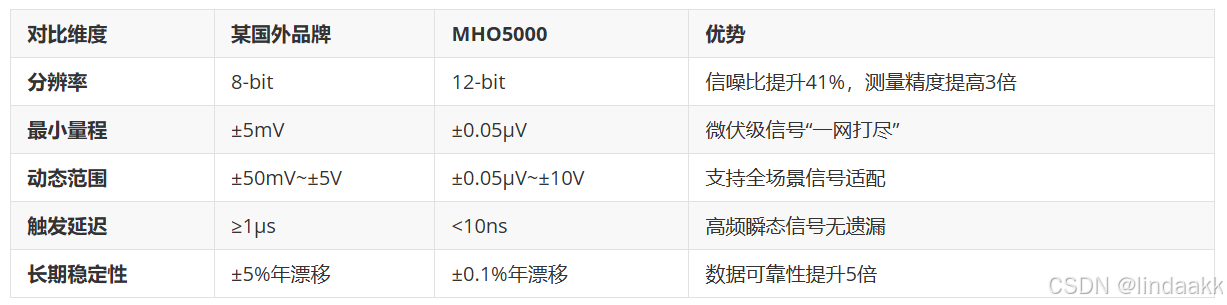

四、技术对比：MHO5000 vs 某国外品牌5系
