QEMU总线模拟

1 Abstract

设备之间通过总线互联通信，如果将所有设备都挂在到sysbus(即所谓的内部总线：连接cpu、内存、pic总线控制器等设备的总线)将会增加主板的布线难度，而且cpu并不需要实时与外围设备通信。因此没必要每个设备都直接与cpu连接。

现代cpu通过sysbus直接连接一个控制芯片，这个控制芯片再管理外围设备。控制芯片将数据汇总后再与cpu通信。

这个过程对应到QEMU中的就是：

• cpu通过sysbus找到pcihost
• pcihost通过pcibus找到pci设备完成cpu的指令

本文主要说明QEMU的怎么模拟实现这个过程的

2 Preface

PCI设备有如下三种不同内存：

• MMIO
• PCI IO space
• PCI configuration space

其中pci configuration space 是用来配置pci设备的，其中也包含了关于pci设备的特定信息。而config空间中的BAR: Base address register可以用来确定设备需要使用的内存或I/O空间的大小，也可以用来存放设备寄存器的地址。

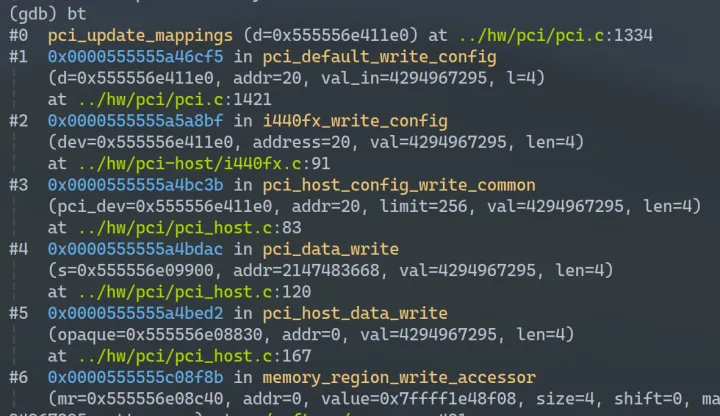

与pci设备通信，先会通过pcihost找到对应的pci设备，修改其config空间、传递指令信息。之后会调用pci_update_mappings更新pci设备的内存映射，因为可能接下来就要通过mmio/pio与pci设备通信了。如: gdb追踪pci_host_config_write、pci_host_data_write、pci_update_mappings的执行。

会发现pci_host_config_write传递指令信息保存到config_reg，pci_host_data_write根据config_reg修改config空间，之后会调用pci_update_mappings。pci_update_mappings会根据修改的config空间的信息更新内存映射。

下文将对其进行详细说明

3 模拟方法

pcihost模拟是主要功能是：根据cpu的指令找到pci设备，然后”转发”指令给pci设备

pcibus模拟的主要功能是：维护pci设备信息，为pcihost索引目标设备提供依据

pci设备模拟的主要功能是：维护自己的config空间和操作对应的回调函数，设备的内存空间映射将会根据config空间的内容完成

要了解pci总线模拟应该搞清楚以下问题：

• 如何给设备编号：初始化程序扫描总线上每个插槽并编号
  • 对应规范文档:
    • 设备编号：pci-pci-bridge specifiation: 13.2. Device Number and Slot Number Assignment Rules，约138页
  • 对应qemu: qemu/hw/pci/pci.c:do_pci_register_device，当指定devfn=-1时自动扫描可用设备号
• cpu如何知道设备编号：初始化时初始化程序从IRQ Routing Table获取设备号信息
  • 对应规范文档:
    • 设备号信息初始化：pci-pci-bridge specifiation: 13.6. Run-Time Algorithm for Determining Chassis and Slot Number。约145页
  • 对应qemu: TODO，没有找到，可能是操作系统中完成的？
• pcihost如何找到pci设备
  • 对应规范文档:
    • 3.2.2.3.2. Software Generation of Configuration Transactions。约33页
  • 对应本文章节:
    • pcibus
  • 对应qemu:
    • qemu/hw/pci/pci_host.c:pci_dev_find_by_addr()
• pci总线规范中几个比较重要的协议内容
  • 对应规范文档:
    • config space的编码规范：Figure 6-1，约191页
    • 设备控制：6.2.2. Device Control，约193页
    • 设备状态控制：6.2.3. Device Status，约196页
    • BAR寄存器：6.2.5. Base Addresses，约201页
  • 对应本文章节:
    • 设备控制(对应Figure 6-1的command register)和状态控制(对应Figure 6-1的status register)等：bus transaction中举例的接口根据addr参数读写各个寄存器
    • BAR寄存器功能：设备IO空间
  • 对应qemu:
    • 设备控制和状态控制等：qemu/pci/pci.c:pci_default_write_config，根据addr参数修改对应寄存器内容
• 如何给设备分配IO空间
  • 对应规范文档:
    • BAR寄存器：6.2.5. Base Addresses，约201页
  • 对应本文章节:
    • 设备IO空间
  • 对应qemu:
    • 设备BAR：qemu/pci/pci.c:pci_register_bar
    • 根据BAR进程内存空间映射：qemu/pci/pci.c:pci_update_mappings
• cpu与pci设备通信的流程：中途经过什么设备，做了什么操作，如何读写设备等
  • 对应规范文档:
    • 整体流程概述：3.2.2.3.2. Software Generation of Configuration Transactions。约33页
  • 对应本文章节:
    • 中途做了什么操作：控制流程
    • 如何读写设备：bus transaction
  • 对应qemu:
    • 修改config空间的接口：qemu/pci/pci.c:pci_default_write_config
    • CONFIG_ADDRESS阶段：qemu/pci/pci_host.c:pci_host_config_read，qemu/pci/pci_host.c:pci_host_config_write
    • CONFIG_DATA阶段：qemu/pci/pci_host.c:pci_host_data_read，qemu/pci/pci_host.c:pci_host_data_write

3.1 pcihost

3.1.1 控制流程

pcihost对pci设备控制流程可以分为两阶段

• CONFIG_ADDRESS
  • cpu访问CONFIG_ADDRESS对应的端口时触发，将命令保存到pcihost的config寄存器中
• CONFIG_DATA
  • cpu访问CONFIG_DATA对应的端口时触发，根据config寄存器中内容进行相应的操作

3.1.1.1 CONFIG_ADDRESS

以i440fx北桥芯片这个pcihost为例，他使用两个pio来接收，cpu的指令信息。CF8h处的地址空间称为CONFIG_ADDRESS，CFCh处的地址空间称为CONFIG_DATA。

参考i440fx规范文档，其pci相关的核心内容如下：

• i440fx设备的IO端口：3.1. I/O Mapped Registers，约17页
  • 主要内容：CONFIG_ADDRESS寄存器在CF8h端口，CONFIG_DATA寄存器在CFCh端口
  • 对应qemu的模拟：qemu/hw/pci-host/i440fx.c:i440fx_pcihost_realize
• pci config空间与各寄存器的功能：3.2. PCI Configuration Space Mapped Registers
  • 主要内容：说明了config空格各个字段的内容，访问config空间的格式(TYPE0和TYPE1)
  • 对应qemu的模拟：qemu/hw/pci-host/i440fx.c:pci_host_conf_le_ops和qemu/hw/pci-host/i440fx.c:pci_host_data_le_ops

static void i440fx_pcihost_realize(DeviceState *dev, Error **errp)
{
    PCIHostState *s = PCI_HOST_BRIDGE(dev);
    SysBusDevice *sbd = SYS_BUS_DEVICE(dev);

    sysbus_add_io(sbd, 0xcf8, &s->conf_mem);
    sysbus_init_ioports(sbd, 0xcf8, 4);

    sysbus_add_io(sbd, 0xcfc, &s->data_mem);
    sysbus_init_ioports(sbd, 0xcfc, 4);

    /* register i440fx 0xcf8 port as coalesced pio */
    memory_region_set_flush_coalesced(&s->data_mem);
    memory_region_add_coalescing(&s->conf_mem, 0, 4);
}

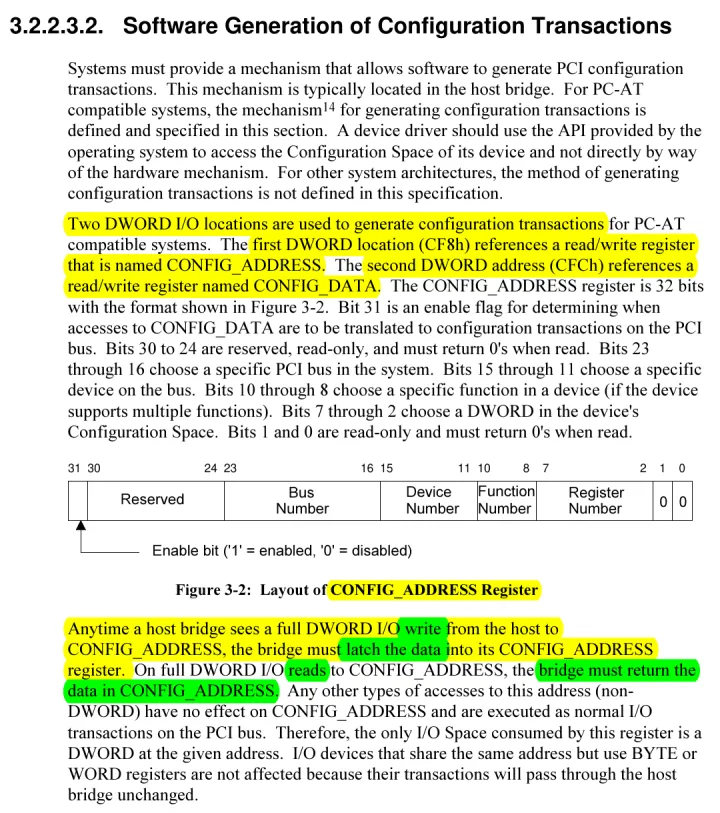

当对CH8h端口写时，pcihost会将数据用锁存器(latch)保存起来。当对CH8h端口读时，pcihost就会返回CONFIG_ADDRESS中的数据。pci规范文档中说明如下(约在32页, 3.2.2.3.2. Software Generation of Configuration Transactions)：

qemu中的模拟如下，qemu中用s->config_reg做锁存器，向对CONFIG_ADDRESS写入的数据。读时就直接返回s->config_reg

stati
