thingsboard之Mqtt的ssl/tls加密传输

thingsboard之Mqtt的ssl/tls加密传输

一、安装和配置

1. 在ubuntu18.04上安装的thingsboard平台3.3.1版本，过程请参考官网安装文档

2. 密钥生成，官网相关配置和脚本文件连接打不开，直接从github下载最新代码，在/thingsboard-master/tools/src/main/shell/中，测试用的python代码在…/main/python/中。

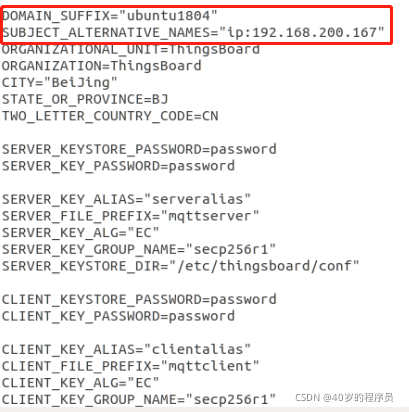

3. keygen.properties文件填写正确的主机名和实际ip，mqtt工具用此Ip访问

   分别调用server.keygen.sh和client.keygen.sh脚本生成证书和密钥。
   留意脚本输出信息，可从中了解证书和密钥分别是哪个文件。

4. 只配置/etc/thingsboard/conf/thingsboard.yml文件即可，不需要像官网中要求的配置thingsboard.conf。两个文件都配置的话，容易程序异常，比如地址被占用等错误

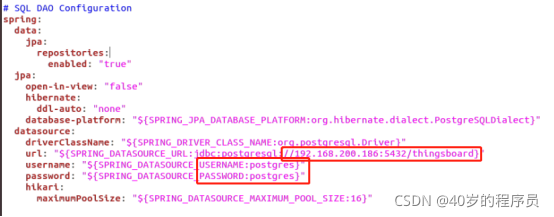

   数据库的相关配置：

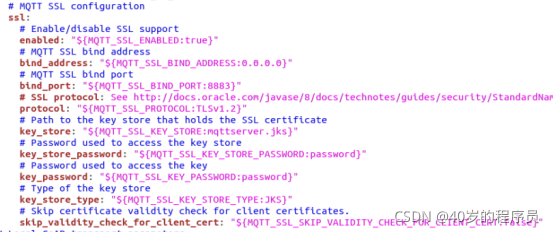

   mqtt ssl的相关配置：务必要和生成证书和密钥的keygen.properties相一致


5. 以上配置正确并完毕后，重启平台
   sudo service thingsboard restart

二、单向认证

	只客户端认证服务端

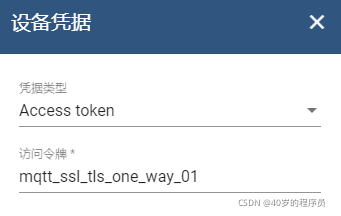

1.平台添加设备

2.连接工具1：mosquitto

需要在mqttserver.pub.pem所在路径下执行，或者文件带绝对路径也行：
mosquitto_pub -d -h 127.0.0.1 -P 8883 -u mqtt_ssl_tls_one_way_01 -t “v1/devices/me/telemetry” -m ‘{“temperature”:42}’ --cafile mqttserver.pub.pem --tls-version “tlsv1.2” --insecure

3.连接工具2：python

用官网给的python脚本，不过要做以下修改：
a. 有三行print语句，输出内容都要用()括起来，否则报错
b. tls版本要由原来的PROTOCOL_TLSv1改为 PROTOCOL_TLSv1_2，和平台保持一致
c. client.connect的连接，由socket.gethostname改 为’192.168.200.167’，即keygen.properties中所填ip
d. 执行后的输出

可修改脚本，使其能发送数据

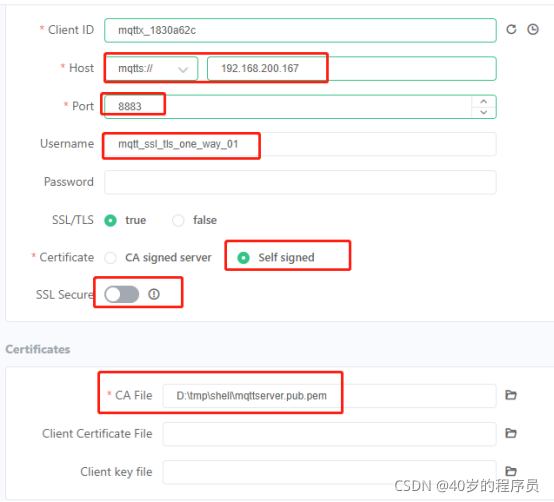

4.连接工具3：mqttx

三、双向认证

	客户端和服务端互相认证

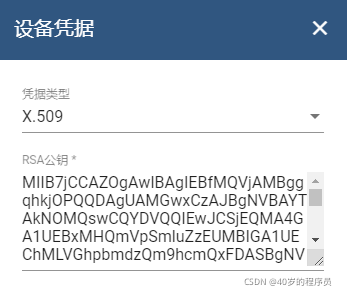

1. 平台添加设备

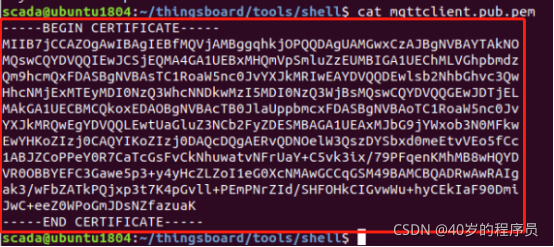

把mqttclient.pub.pem内容复制到新加设备的公钥里，即把以下红框内的内容，包括begin和end全复制进去，平台会自动去掉头和尾

2.连接工具1：mosquitto

需要在mqttserver.pub.pem所在路径下执行，或者文件带绝对路径也行
mosquitto_pub -d -h 127.0.0.1 -p 8883 -t “v1/devices/me/telemetry” -m ‘{“temperature”:36.7}’ --cafile “mqttserver.pub.pem” --cert “mqttclient.nopass.pem” --key “mqttclient.nopass.pem” --tls-version “tlsv1.2” --insecure

3. 连接工具2：python

用官网给的python脚本，也要像单向脚本一样修改：
执行后的输出

可修改脚本，使其能发送数据

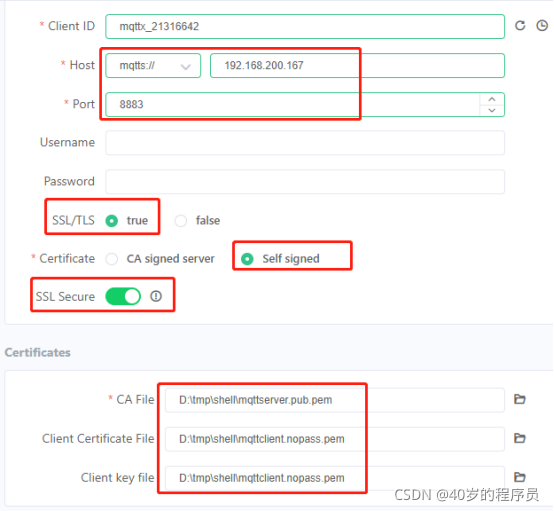

4.连接工具3：mqttx

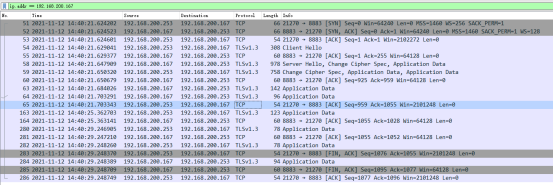

四、wireshark截包

双向认包连接，发送一包数据，和断开时的通讯过程

五、日志

使用过程中如有任何问题，可查看日志var/log/thingsboard/thingsboard.log，有详细的错误信息，非常有助于排查错误。
