引言

从零开始手写window平台C++调试器需融合多领域知识：需精通C++语法与x86汇编、内存管理与多线程编程，熟悉Windows API对进程/内存/事件的操控；掌握windows原理、异常分发机制及PE文件格式；理解CPU寄存器、中断/异常原理与调试寄存器功能；还要深入断点（软件/硬件/内存访问）、单步执行及符号解析等调试核心技术。这些知识共同构成从底层机制到上层功能实现的完整链条，是打造高效调试器的必要基础。基础较差的同学请先查看学习前面章节及本人其他专栏。

一、调试器实现概览

1.1 调试器是什么

当一个二进制可执行文件被加载器载入内存并开始运行后，如果没有错误，它会一直运行到正常结束。要是运行时出错，而且程序里没有处理异常的逻辑，操作系统就会捕捉到让程序崩溃的异常，还会弹出窗口结束这个进程。

想找出程序崩溃的原因，一般办法是查看代码来排查逻辑错误。可要是遇到隐藏的逻辑漏洞，这种办法效率很低。要是能在程序出现异常时，让它在出错的指令那里停下来，用可控的方式一步一步执行程序，同时实时查看内存和寄存器的状态变化，找错就会容易很多。这种通过工具控制程序执行并分析状态的操作叫做调试，实现这些功能的软件就是调试器。

1.2 调试器的两种类型

（1）汇编级调试器
在展示被调试进程的指令时，只提供将二进制机器码翻译后的汇编语言代码。进行单步调试时，最小单位是一条汇编指令。

（2）源码级调试器
一般在编译可执行文件时，会生成对应的调试符号文件（例如PDB文件），文件中存储着调试行号、函数名、变量名等信息。源码级调试器通过读取调试符号文件，把二进制代码和源代码关联起来，以源代码的形式显示调试信息，单步调试的最小单位是一条源代码语句（一条源代码通常对应多条汇编指令）。

1.3 调试器的核心功能

（1）异常捕获：当被调试进程出现异常时，调试器需及时接收异常信息。
（2）执行控制：能对被调试进程的运行状态进行操控，如暂停、继续、单步执行等。
（3）状态获取：可获取被调试进程的内存数据、寄存器状态等信息。
（4）符号支持（源码级调试器）：需解析调试符号文件，建立二进制代码与源代码的对应关系。

被调试进程与调试器是独立进程（各有4GB虚拟地址空间），且被调试程序无需预先添加调试支持代码，两者的交互依赖操作系统底层功能。例如，调试器捕获被调试进程异常的过程为：CPU检测到异常→通知操作系统→操作系统将异常转发给调试器。因此，实现调试器需深入理解程序异常产生机制及CPU与操作系统的异常处理流程。

二、CPU对调试的硬件支持

2.1 CPU的中断和异常

在8086 CPU中，中断被分为两类：内部中断和外部中断。而在80386 CPU以及后续的x86架构中，外部中断被称为“中断”，而内部中断则被称为“异常”。这些CPU最多可以支持256种不同的中断或异常类型，并且通常会在两条指令之间响应这些中断或异常。

外部中断是由外部硬件设备（例如鼠标、键盘）触发的。当发生外部中断时，硬件会通过中断信号向CPU发送一个8位的中断号，然后CPU根据这个中断号调用相应的处理程序来处理中断。

内部中断（异常）则是由CPU自身产生的，它们可以进一步细分为以下三类：

（1）故障（Faults）：这类异常通常是可纠正的错误。比如，在访问未加载到内存中的页面时（P=0），异常处理程序可以分配内存并恢复状态，使得CPU能够回到故障指令之前的状态，从而重新执行该指令。

（2）陷阱（Traps）：主要用于调试目的，如单步中断`INT 3`或者溢出中断`INTO`等。当陷阱中断发生后，CPU会在栈中保存当前指令的下一条指令地址，以确保在处理完中断后程序能继续从正确的位置开始执行。

（3）终止（Aborts）：这类异常通常表示严重的错误情况，比如硬件故障或者是无效的系统表。在这种情况下，很难确定具体是哪条指令导致了错误，因此程序往往无法从中恢复，操作系统一般会选择终止相关的任务。

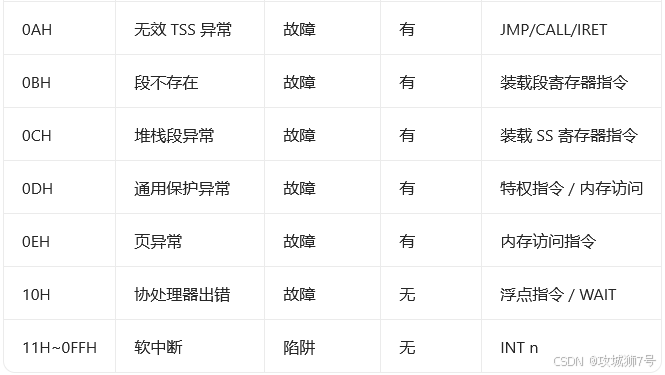

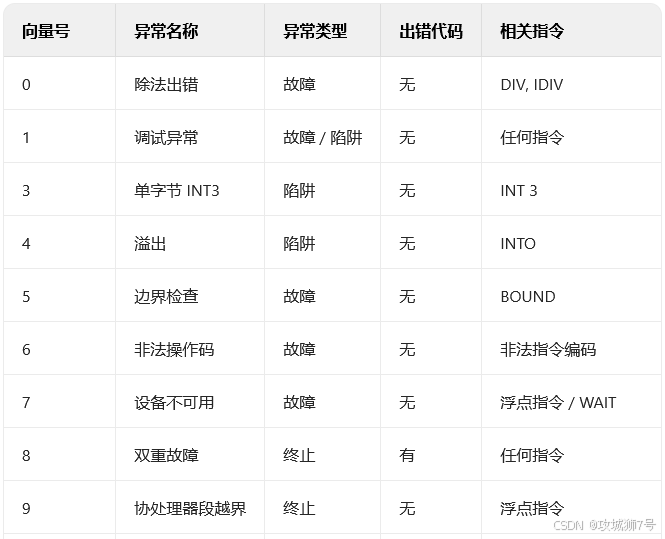

CPU内部中断向量表

2.2 CPU的中断表（IDT）

80386 CPU处于保护模式时，借助**中断描述表（IDT）**来处理中断和异常。IDT是一个数组，最多能容纳256个函数地址，由操作系统在初始化阶段完成填充。当CPU产生内部中断时，会依据中断向量号从IDT中查找对应的处理程序地址。

举例来说，若应用程序执行空指针赋值操作，引发内存访问异常，CPU就会调用IDT中对应的异常处理程序。此时，操作系统会先保存现场信息（包括栈帧、寄存器等），若存在调试器，就将异常信息转发给调试器；若没有调试器，则把异常交给程序自身的异常处理机制（如SHE、VEH）来处理。

2.3 陷阱标志和调试寄存器

（1）陷阱标志（TF，也就是标志寄存器EFLAGS的第1位）：要是TF的值为1，CPU每执行完一条指令就会主动触发异常（也就是单步中断），这个机制可用于实现调试器的“单步步入”功能。

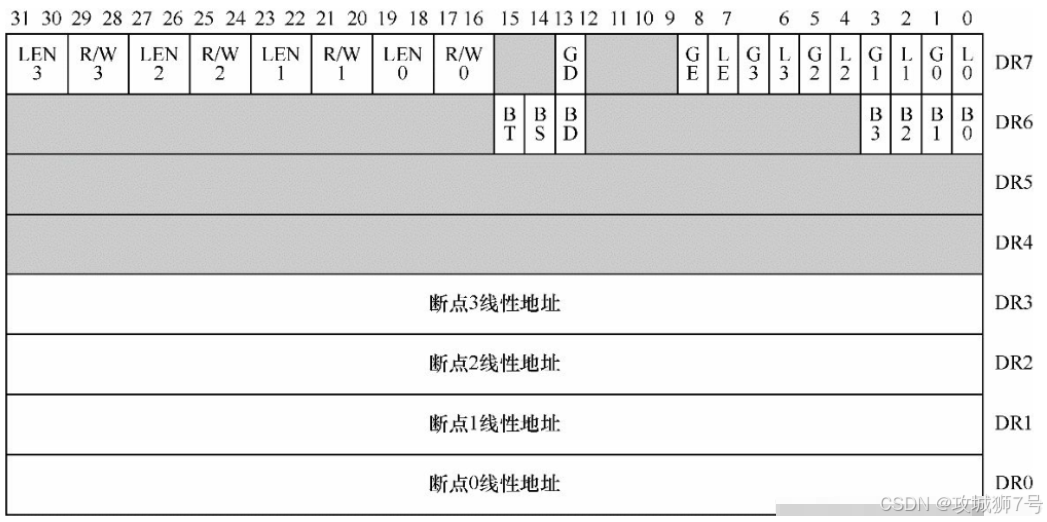

        （2）调试寄存器（DR0到DR7）：
- DR0 - DR3：这几个寄存器用于保存断点地址，不过它们是否启用由DR7寄存器来控制。
- DR7（调试控制寄存器）：
        - 读写域（RW0 - RW3）：用来指定断点触发的条件，比如执行指令时触发、写数据时触发，或者读写数据时都触发。
        - 长度域（LEN0 - LEN3）：用于指定断点地址对应的区域长度，可以是1字节、2字节、4字节，也可能是未定义的长度。
        - 局部断点（L0 - L3）：只会在当前的任务（也就是进程）中启用断点。
        - 全局断点（G0 - G3）：理论上能在所有任务中启用断点，但调试器一般没办法设置出全局效果。
- DR6（调试状态寄存器）：会记录触发中断的断点来源，其中B0 - B3分别对应DR0 - DR3。

（3）DR7 寄存器的不同位域控制着断点的不同属性，具体如下：

- 对于 DR0 对应的断点：
        - 通过 DR7 的 L0 和 G0 来控制该断点地址是局部生效（仅当前任务）还是全局生效。
        - DR7 的 LEN0 用于设置此断点触发中断对应的地址区域长度，可以是 1 字节、2 字节或者 4 字节。
        - DR7 的 RW0 用来指定该断点的中断类型，包括读写操作触发或执行操作触发。
- 对于 DR1 对应的断点：
        - DR7 的 L1 和 G1 决定该断点地址的生效范围是局部还是全局。
        - DR7 的 LEN1 能设置此断点触发中断的地址区域长度为 1 字节、2 字节或 4 字节。
        - DR7 的 RW1 可指定该断点是因读写操作还是执行操作而触发中断。
- 对于 DR2 对应的断点：
        - DR7 的 L2 和 G2 控制该断点地址是局部有效还是全局有效。
        - DR7 的 LEN2 可将此断点触发中断的地址区域长度设置为 1 字节、2 字节或者 4 字节。
        - DR7 的 RW2 用于指定该断点是由读写操作还是执行操作触发中断。
- 对于 DR3 对应的断点：
        - DR7 的 L3 和 G3 确定该断点地址的生效范围是局部还是全局。
        - DR7 的 LEN3 能设置此断点触发中断的地址区域长度为 1 字节、2 字节或 4 字节。
        - DR7 的 RW3 可指定该断点是因读写操作还是执行操作触发中断。

借助上面说的这些硬件机制，CPU为调试器提供了设置断点、单步执行等核心功能的底层支持，让调试器能够精确控制被调试进程的执行流程，还能捕捉进程的状态变化。

三、异常分发与调试子系统

3.1 异常分发机制

        Windows系统把处理异常的函数地址存放在IDT（中断描述表）里，当CPU产生内部中断时，就会调用IDT中对应的函数，Windows从而接管异常处理。异常可能来自3环（用户态）的任何进程，此时操作系统需要定位目标进程：
        如果目标进程处于调试状态，操作系统会找到调试该目标进程的调试器进程，并通过`WaitForDebugEvent`函数将异常信息发送给调试器进程；要是调试器进程没调用这个函数，就获取不到这些异常信息。
        如果目标进程没被调试，操作系统会调用进程已经注册过的异常处理程序（比如SHE、VEH等）。

操作系统接管异常后，根据不同条件将异常分发给相应处理方的这个流程，叫做异常分发。要是没有Windows操作系统，这套异常分发机制就不存在了。

这里有两个关键问题：Windows怎样判断进程是否处于调试状态？Windows如何确定调试器进程？

3.2 调试子系统

Windows 调试子系统由以下三部分构成：
1. ntdll 中的支持函数
   这类函数用于 3 环（用户态）与 0 环（内核态）之间的通信，是向用户层暴露的 API。
2. 内核中的支持函数
   主要功能是采集和传递调试事件，并对被调试进程进行控制。
3. 调试子系统服务器
   承担调试会话和事件的管理任务，是调试消息的核心集散中心。

调试会话建立流程：
- 当调用创建进程函数并传入调试标志时，调试子系统会执行以下操作：
        - 为被调试进程的内核对象 **调试端口** 赋值。
        - 在调试进程的线程内核对象中添加调试对象句柄。
        - 完成上述步骤后，创建被调试进程。
- 被调试进程创建过程中，内核会调用进程创建、线程创建、模块加载等函数。调试子系统在这些函数中预设检查逻辑：若判断进程处于被调试状态（通过调试端口是否为空判断），则向调试器进程发送调试事件（如进程创建、线程创建、模块加载等）。

参考资料：张银奎《软件调试》第 4 章和第 9 章。

3.3 调试事件

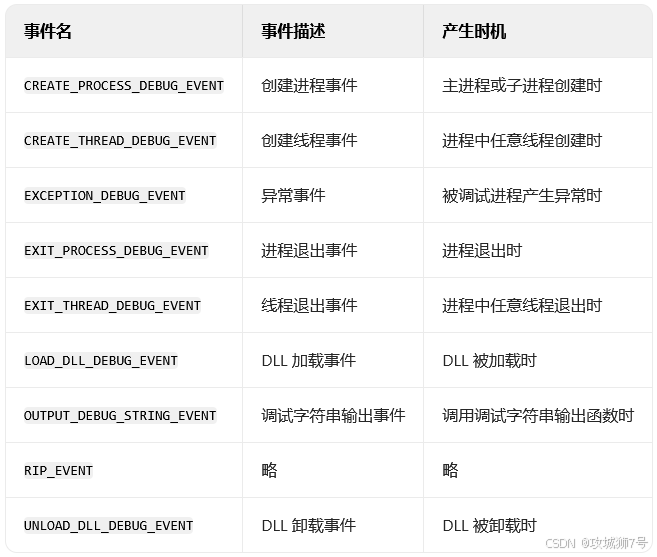

Windows把发生在被调试进程里的特定事件叫做**调试事件**，这些事件由调试子系统捕获后发送给调试器。常见的调试事件有以下这些：

四、调试器工作流程

调试器一般有两个线程：一个用来等待调试事件，另一个用于和用户交互。不过有些控制台调试器通过单个线程也能实现。下面从两个方面来解析调试器的功能：

4.1 调试器与调试子系统的交互

调试事件全部由调试子系统产生，调试器需要借助子系统提供的接口，来建立与被调试进程之间的联系。

（1）建立调试会话

        可以通过以下API将普通进程转变为调试器进程：
1. `CreateProcess`
        - 在创建进程时传入调试标志，使新创建的进程成为被调试进程，调用该函数的线程成为调试器线程。
        - 注意：若调试器存在多个线程，只有调用 `CreateProcess` 的线程能等待调试事件，其他线程无法接收事件。
2. `DebugActiveProcess`
        - 用于附加到一个已运行的进程，使其成为被调试进程，功能与 `CreateProcess` 类似，但适用于已启动的进程。

（2）接收调试事件

调试器与被调试进程建立合法连接后，调试子系统会在调试事件产生时将信息发送到调试进程（类似窗口消息的传递机制）。
调试器需要调用 **`WaitForDebugEvent`** 函数来等待调试事件，这个函数会使调用它的线程进入挂起状态，直到调试事件到达才会返回，并带回调试信息（这些信息以结构体的形式存储）。

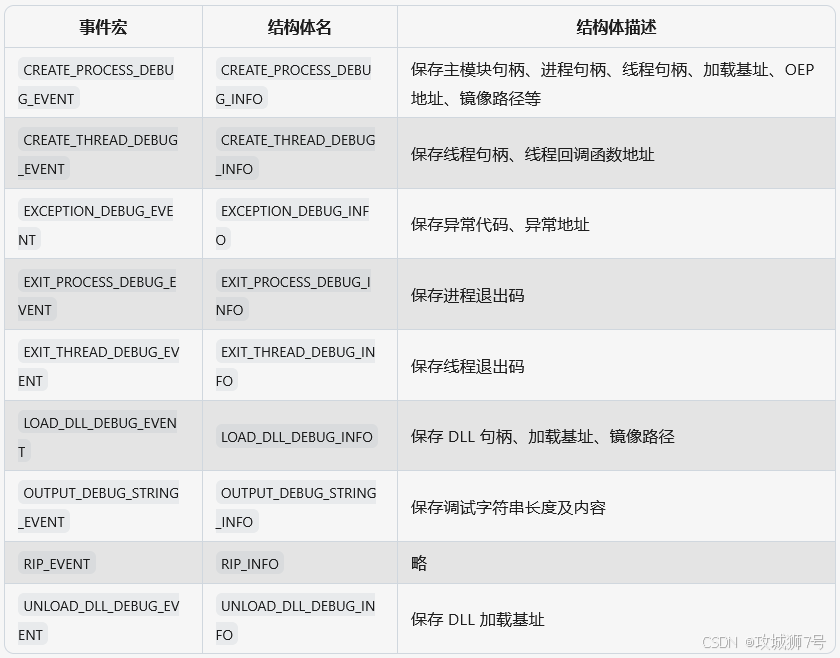

调试事件与结构体对应关系：

调试器的核心功能主要通过对不同类型事件的处理逻辑来体现。

（3）回复调试子系统

调试子系统在发送事件后会暂停被调试进程的运行，直到收到调试器的回复：
调试器处理完事件后，需要调用 **`ContinueDebugEvent`** 函数向调试子系统回复处理结果，支持以下两种回复类型：

1. `DBG_CONTINUE`：表示事件已处理，调试子系统会让被调试进程从异常发生的位置继续执行（不会调用进程自身的异常处理程序）。

2. `DBG_EXCEPTION_NOT_HANDLED`：表示事件未处理，调试子系统会将异常处理权交还给被调试进程的异常处理程序。

4.2 调试器与用户的交互

调试器在接收到调试事件后，需要向用户展示相关信息并接收控制命令，主要操作如下：

（1）等待输入：接收用户指令，例如查看内存、寄存器状态、反汇编代码等操作请求。

（2）根据命令操作被调试进程：
        - 通过 `ReadProcessMemory`/`WriteProcessMemory` 读写进程内存。
        - 使用 `GetThreadContext`/`SetThreadContext` 读写线程环境块（包含寄存器数据）。
        - 设置断点（软件断点或硬件断点）。
        - 执行单步调试（通过设置陷阱标志 **TF** 实现）。

通过上述流程，调试器形成了从事件捕获、用户交互到进程控制的完整调试闭环。
