15. 光纤接口

光纤接口

        光纤接口是用于连接光纤线缆的物理接口，其工作原理主要依赖于光从光密介质进入光疏介质时发生的全反射现象。以下是对光纤接口的详细介绍：

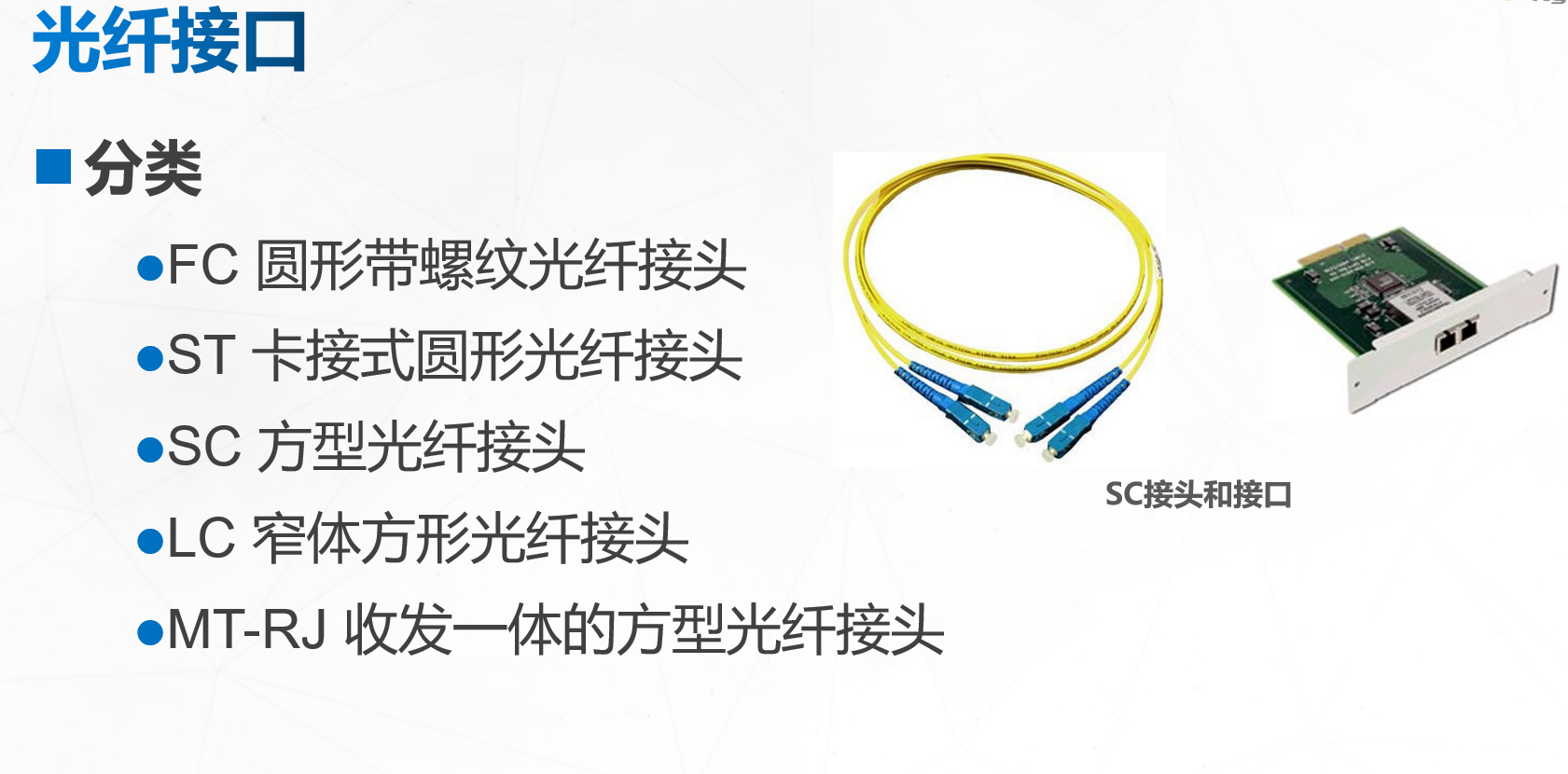

• 类型
  • ST接口：圆形连接体，外径为2.5mm，连接方式类似于BNC连接器，适用于短距离的光纤通信应用，如10Base-F、100Base-FX以及1000Base-SX等。
  • SC接口：方形接口，大小约为RJ-45接口的一半，相对于ST接口更加紧凑，易于安装和拆卸，适用于千兆以太网、光纤分布式数据接口（FDDI）以及ATM等高速光纤通信应用。
  • LC接口：小型接口，外形类似于RJ-45接口但更小，比SC接口更加紧凑，适用于高密度光纤连接和数据中心等场合，光纤直径为1.25mm。
  • FC接口：金属圆筒状连接体，连接方式为旋转式，适用于要求较高的环境，如光纤通信测试等。
  • MTRJ接口：采用RJ-45接口的形式，大小比SC接口小，可以同时传输两路信号，适用于需要双向通信的场合。
• 分类
  • 根据内部传导光波的不同，光纤分为单模（传导长波长的激光）和多模（传导短波长的激光）两种。单模光缆的连接距离可达10公里，而多模光缆的连接距离较短，通常是300米或500米。
  • 根据光缆接头部分的不同，光纤接口分为SC接口和LC接口。SC接口为1GB接口，LC接口为2GB接口。
• 应用场景
  • 光纤连接器因其高速传输和稳定性，在通信、医疗、工业、航空航天以及家庭等领域都有广泛的应用。例如，在互联网数据中心、通信基站、医疗设备连接、工业自动化控制系统、飞机和卫星设备中，光纤连接器都起到了关键作用。
• 工作原理
  • 发送端将电子信号转换为光信号，通过调制器调整光信号以适应在光纤中传输。
  • 光信号在光纤中传输时，通过内部总反射的原理保持信号在光纤内传输而不泄露。
  • 接收端通过光电二极管将光信号转换为电信号，再被接收设备读取并解码为原始数据。

以上信息仅供参考，如有需要，建议查阅专业书籍或咨询相关领域专家。
