CubeMX 创建一个例子 在Proteus中仿真验证

双击STM32CubeMX，打开软件

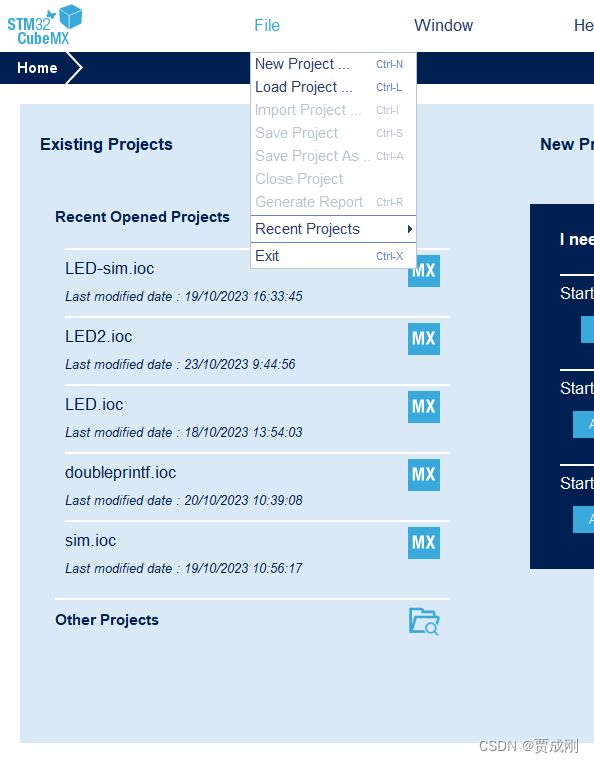

CubeMX窗口选择file-new project

MCU/MPU Selector，放大镜旁边输入 STM32F103C8，或者从下拉列表选择。

在窗口中间偏下，双击STM32F103C8 Active 那一行

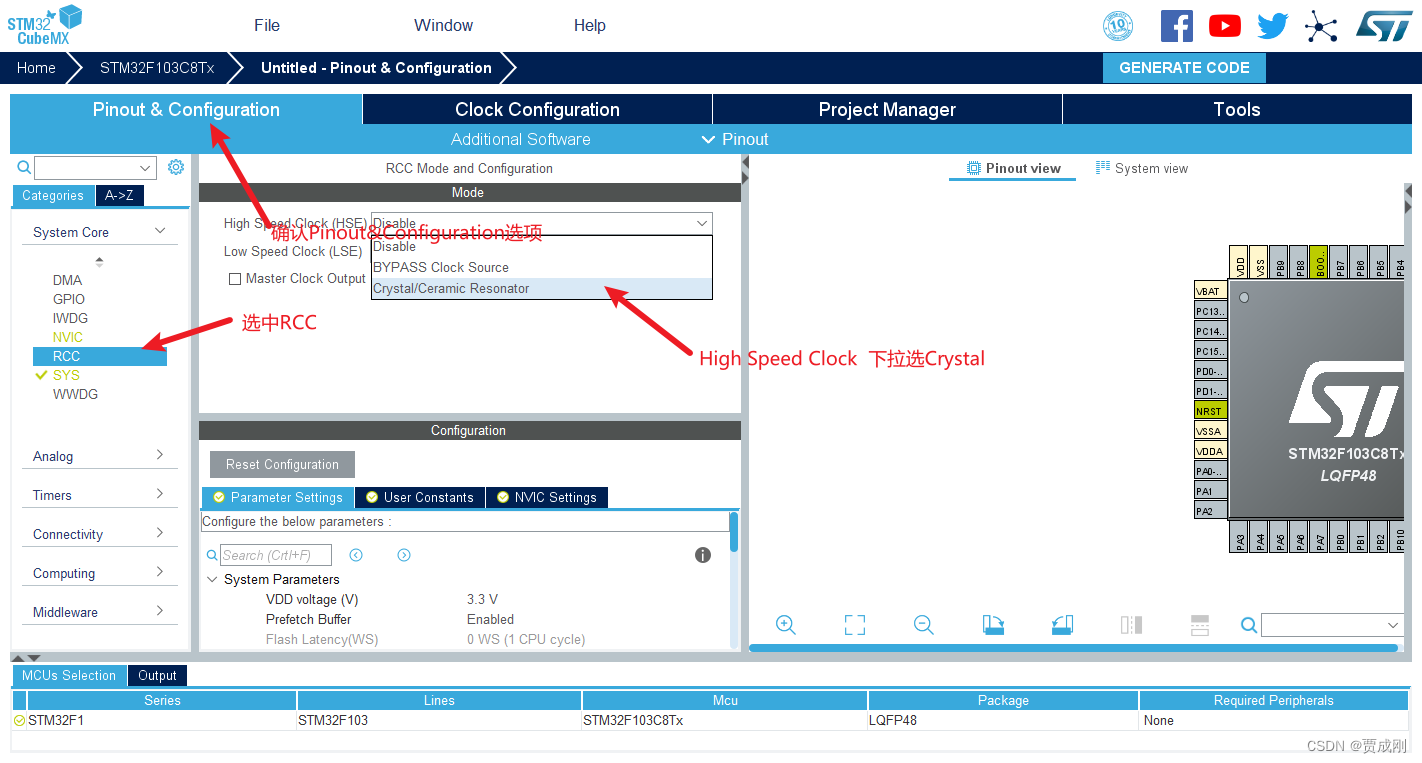

在Pinout&Configuration中，左侧 system Core点开，勾选RCC，右侧RCC Mode and Configuration中，Mode下High Speed Clock（HSE）右侧点击选择Crystal

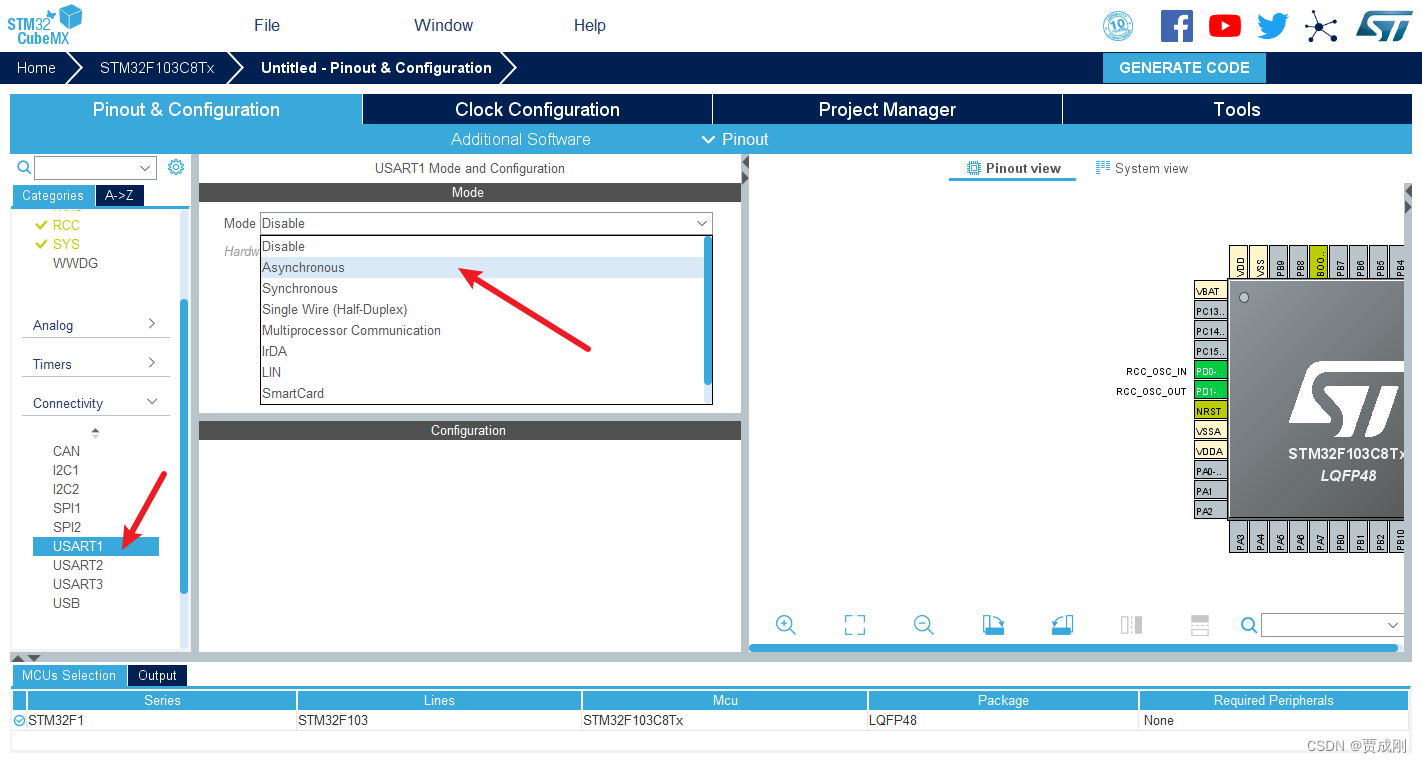

在Pinout&Configuration中，左侧Connectivity点开，勾选USART1

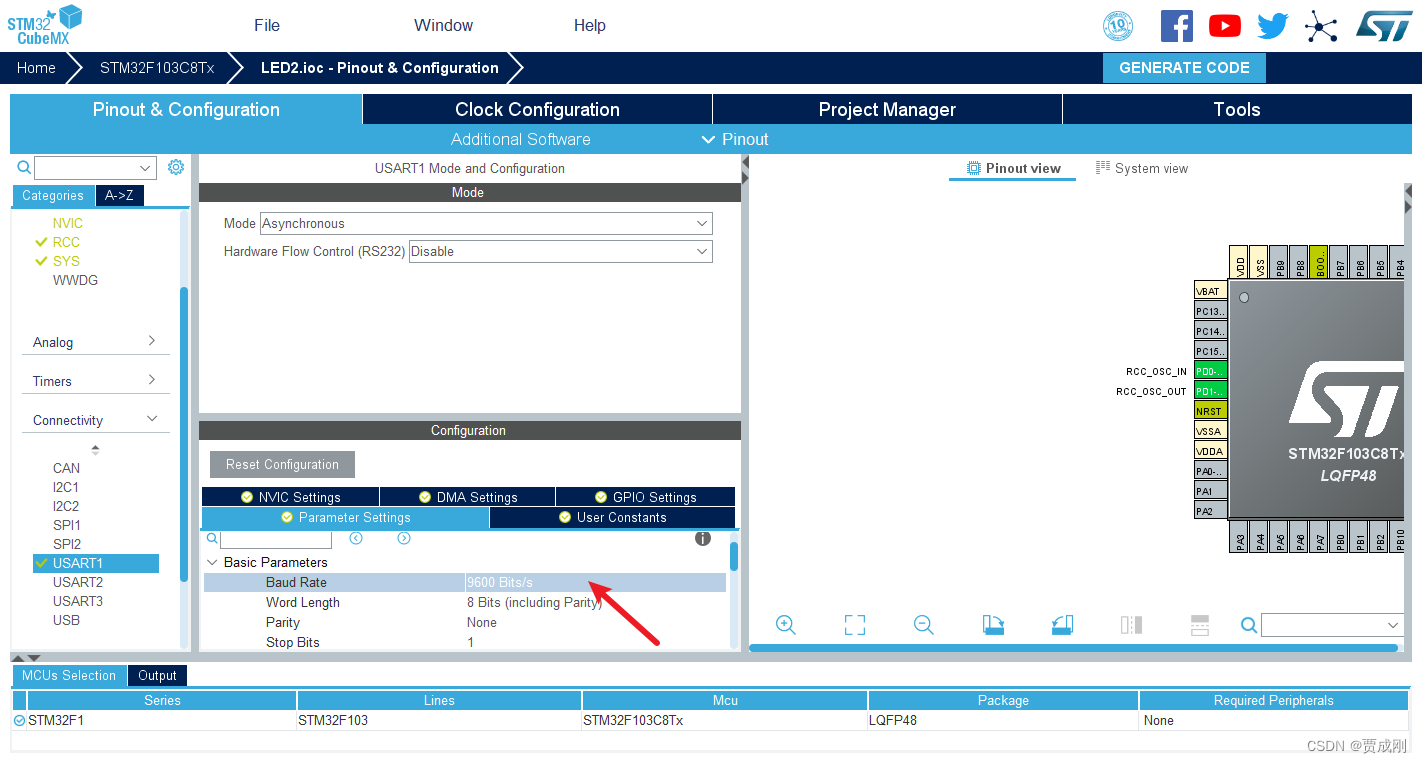

设置速率9600

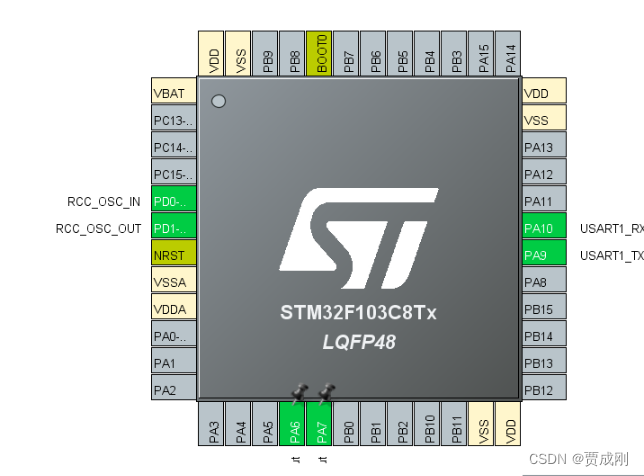

中间 Pinout view下，在STM32F103C8芯片上找到PA6 和PA7，点击PA6选择GPIO-output，再点击PA7选择GPIO-output，变绿表示成功。

Clock Fonfiguration 确认中间8Mhz

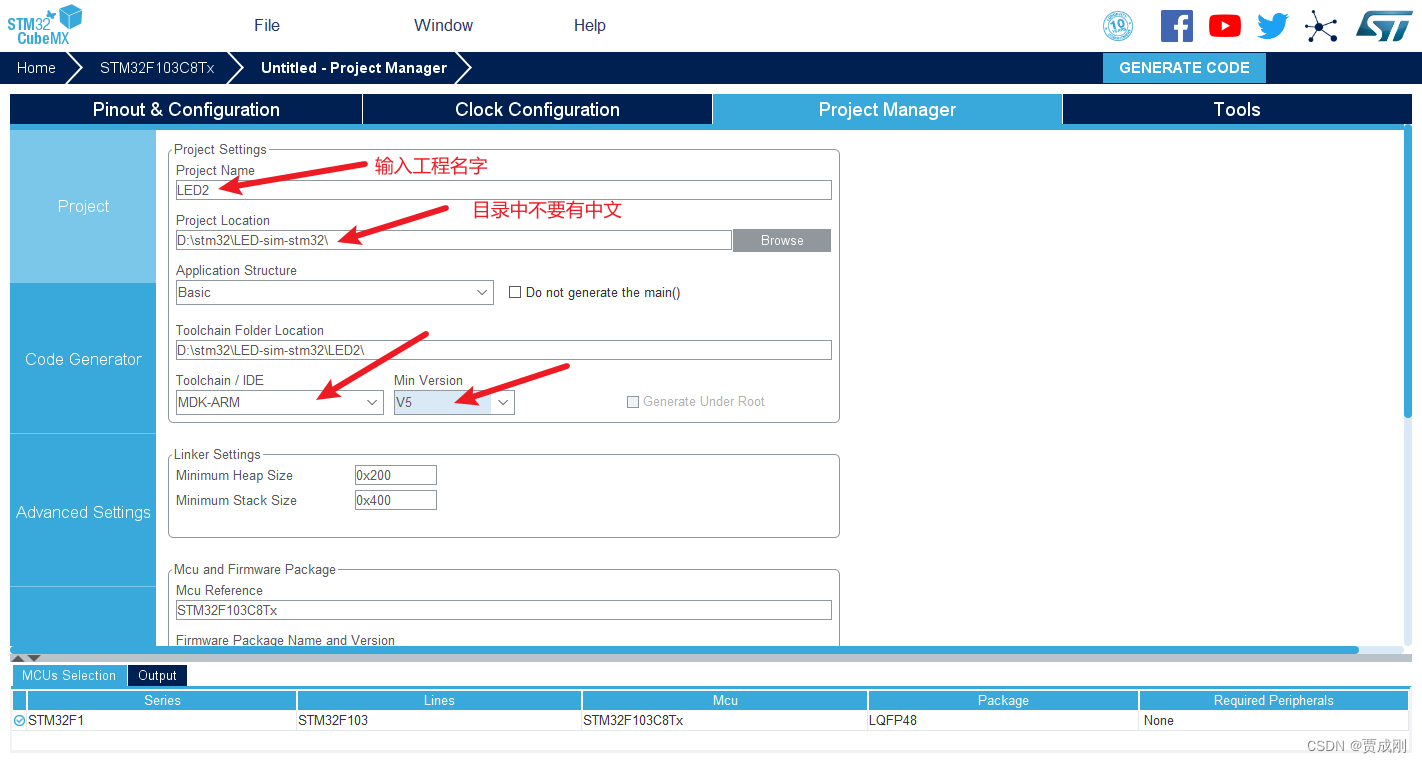

Project Manager配置，输入Project Name 确认Location中没有中文，Toolchain/IDE选择MDK-ARM 版本V5

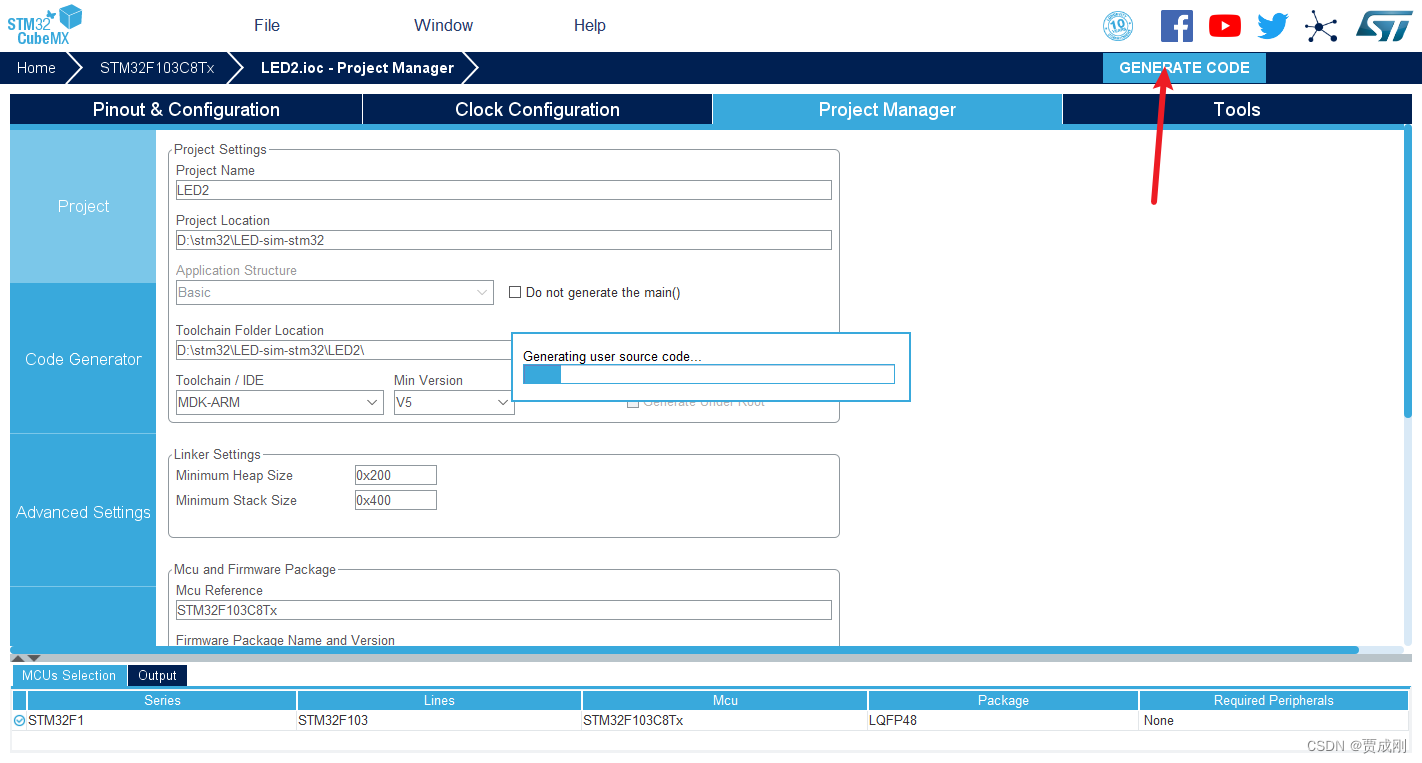

以上完成后点击 generate code

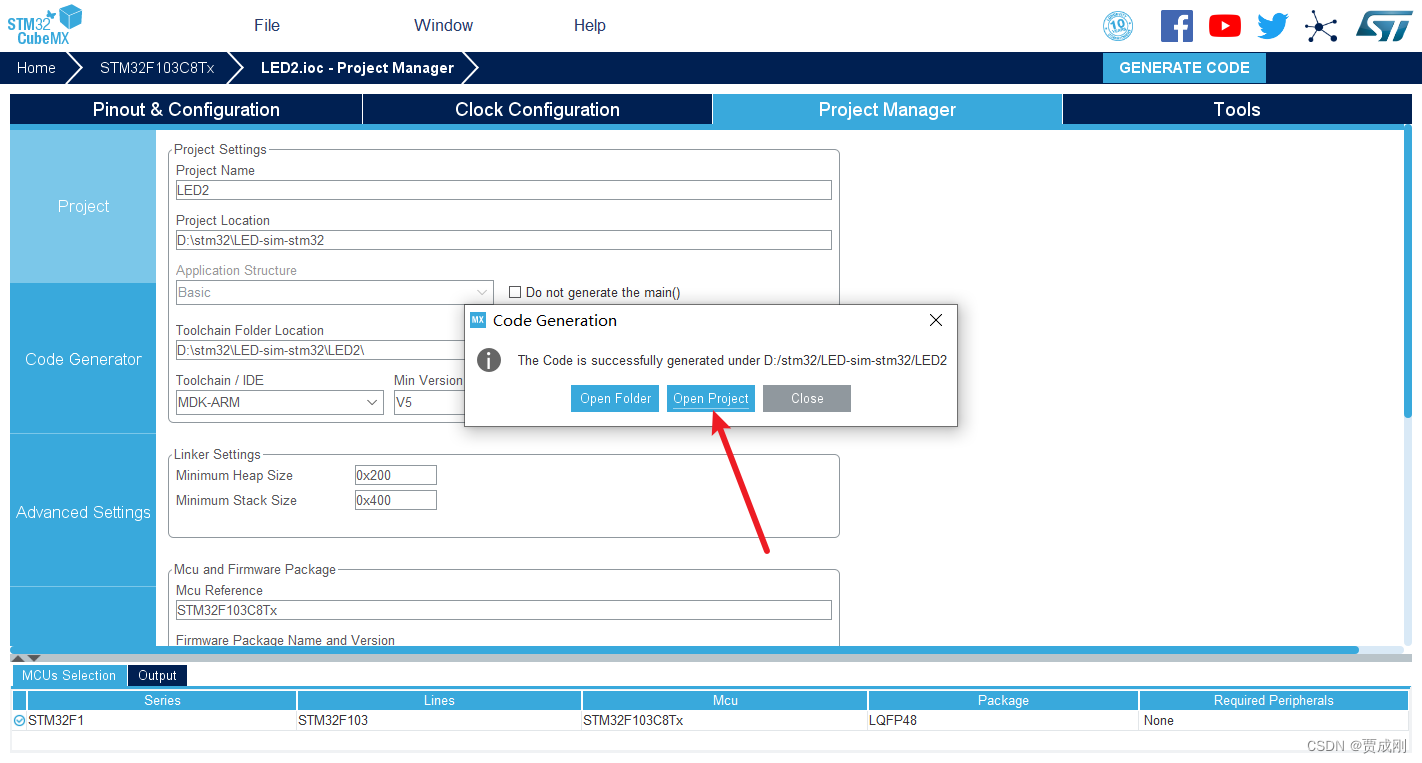

在弹出的窗口中选择 Open project

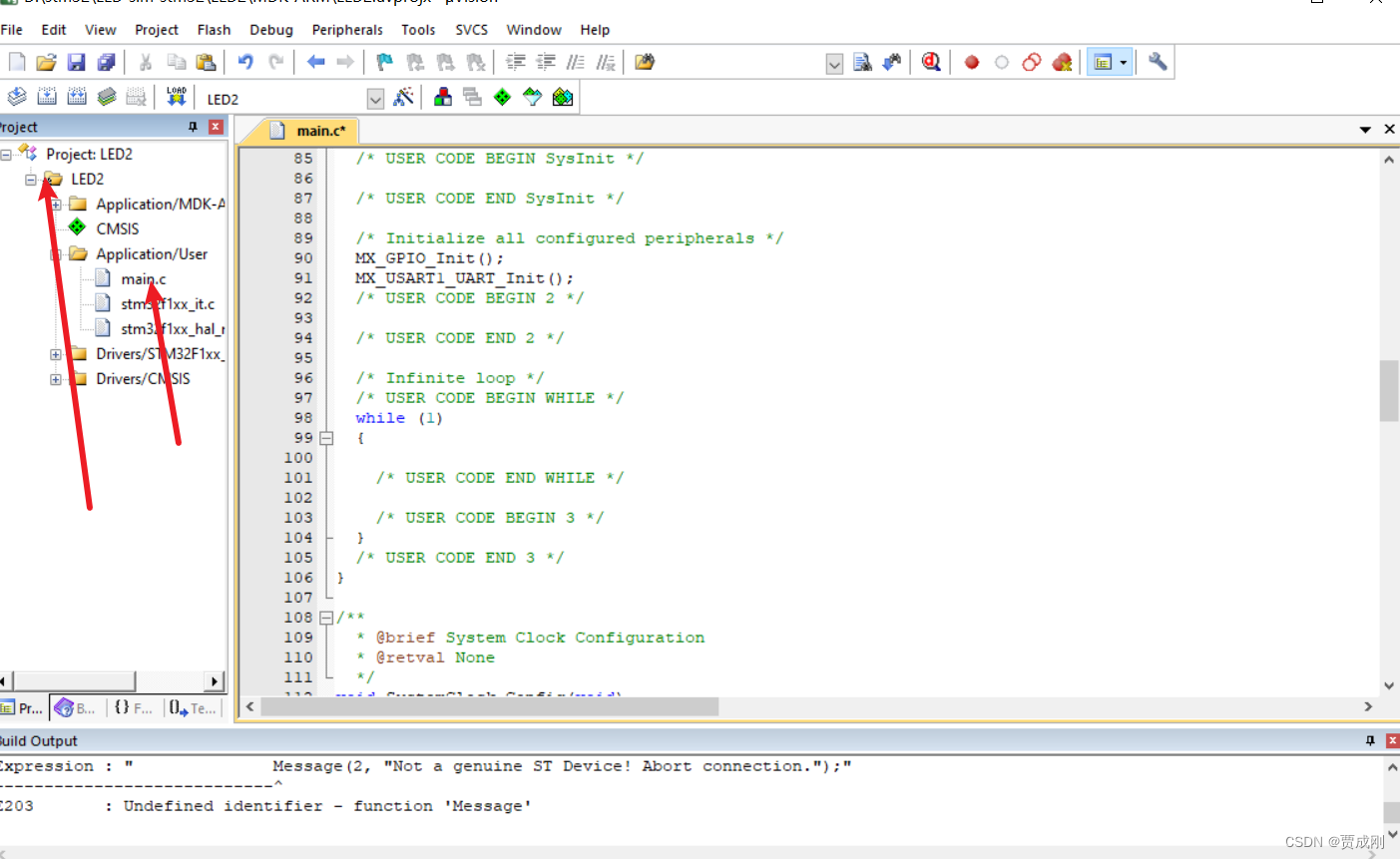

进入keil，点开左侧Project LED2，选择main.c，双击打开

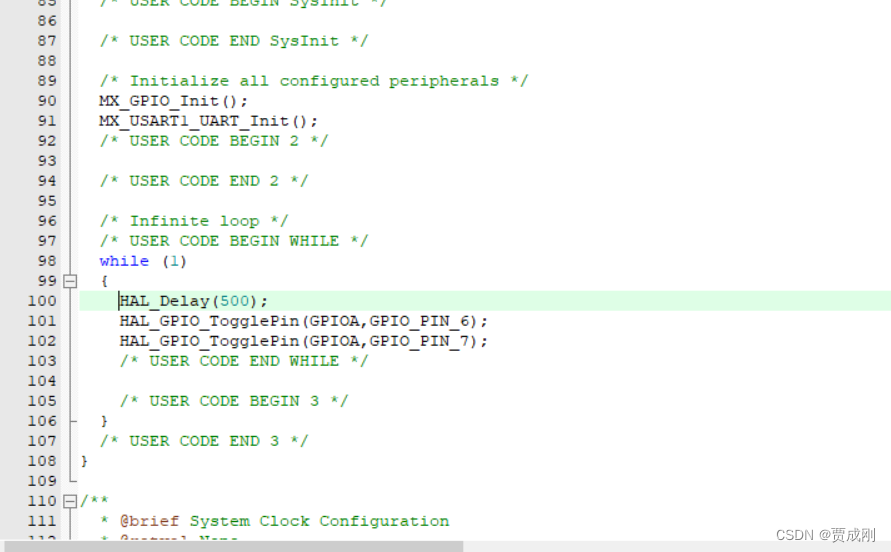

在右侧代码中，while（1）下，输入以下三行代码

HAL_Delay(500); HAL_GPIO_TogglePin(GPIOA,GPIO_PIN_6); HAL_GPIO_TogglePin(GPIOA,GPIO_PIN_7);

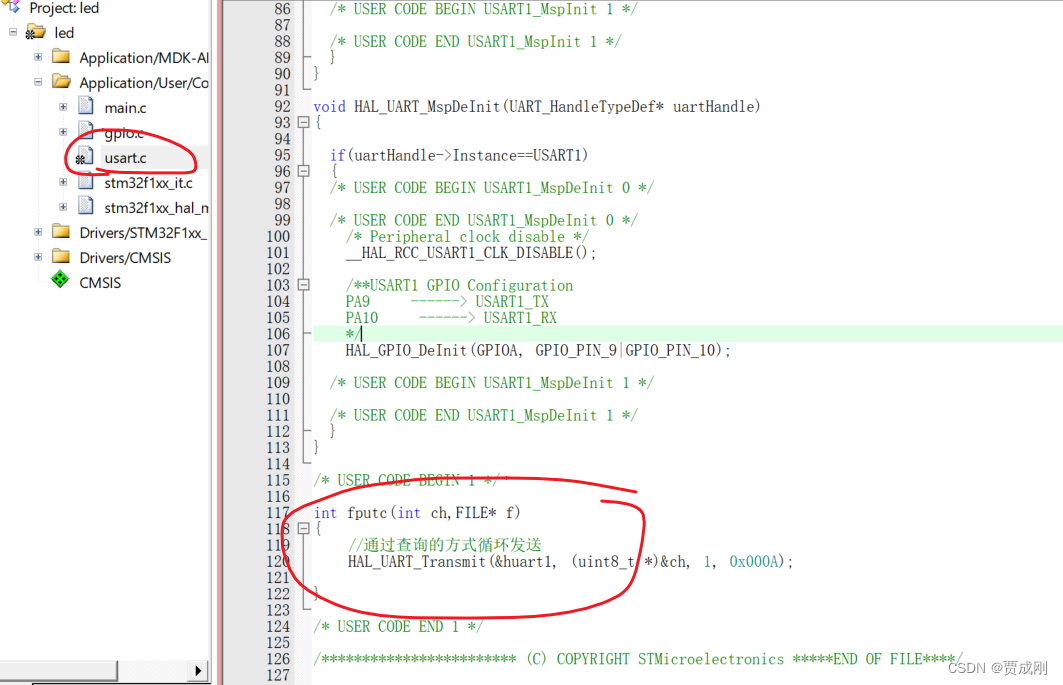

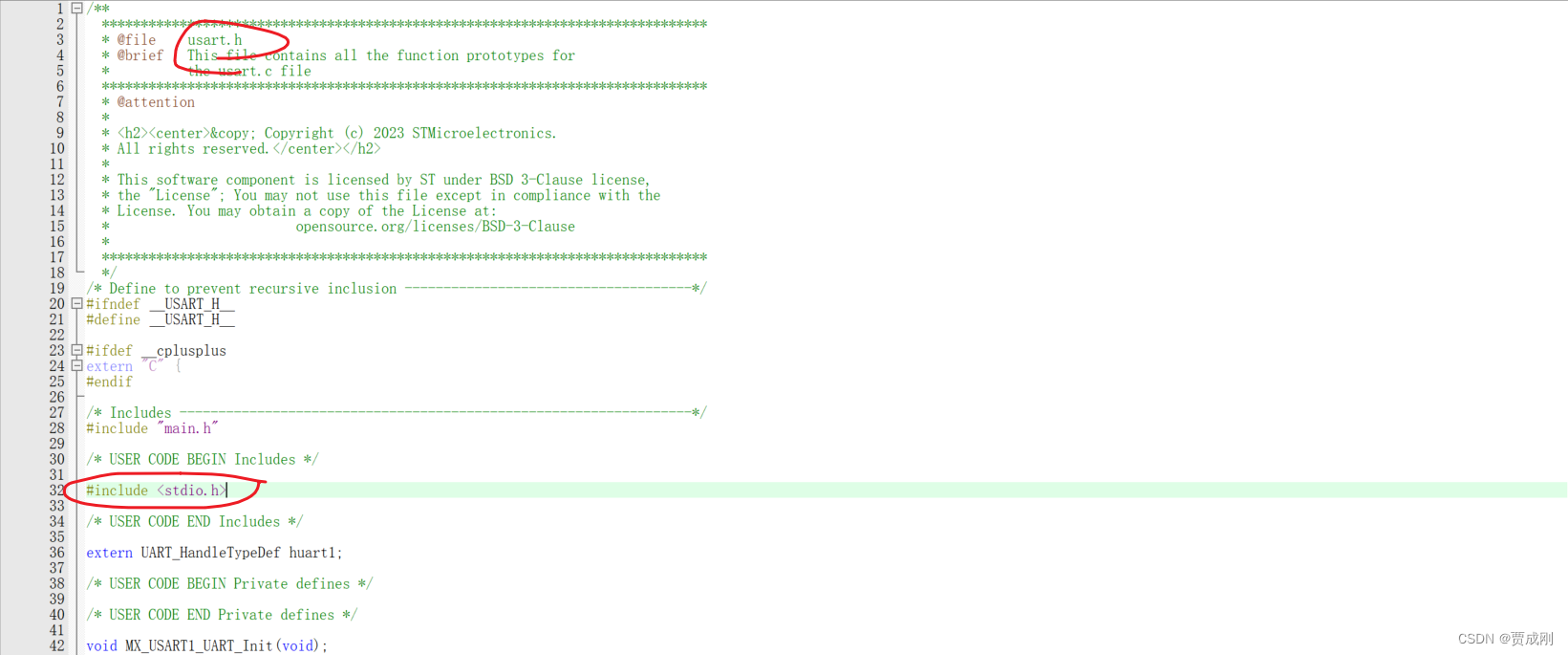

添加代码

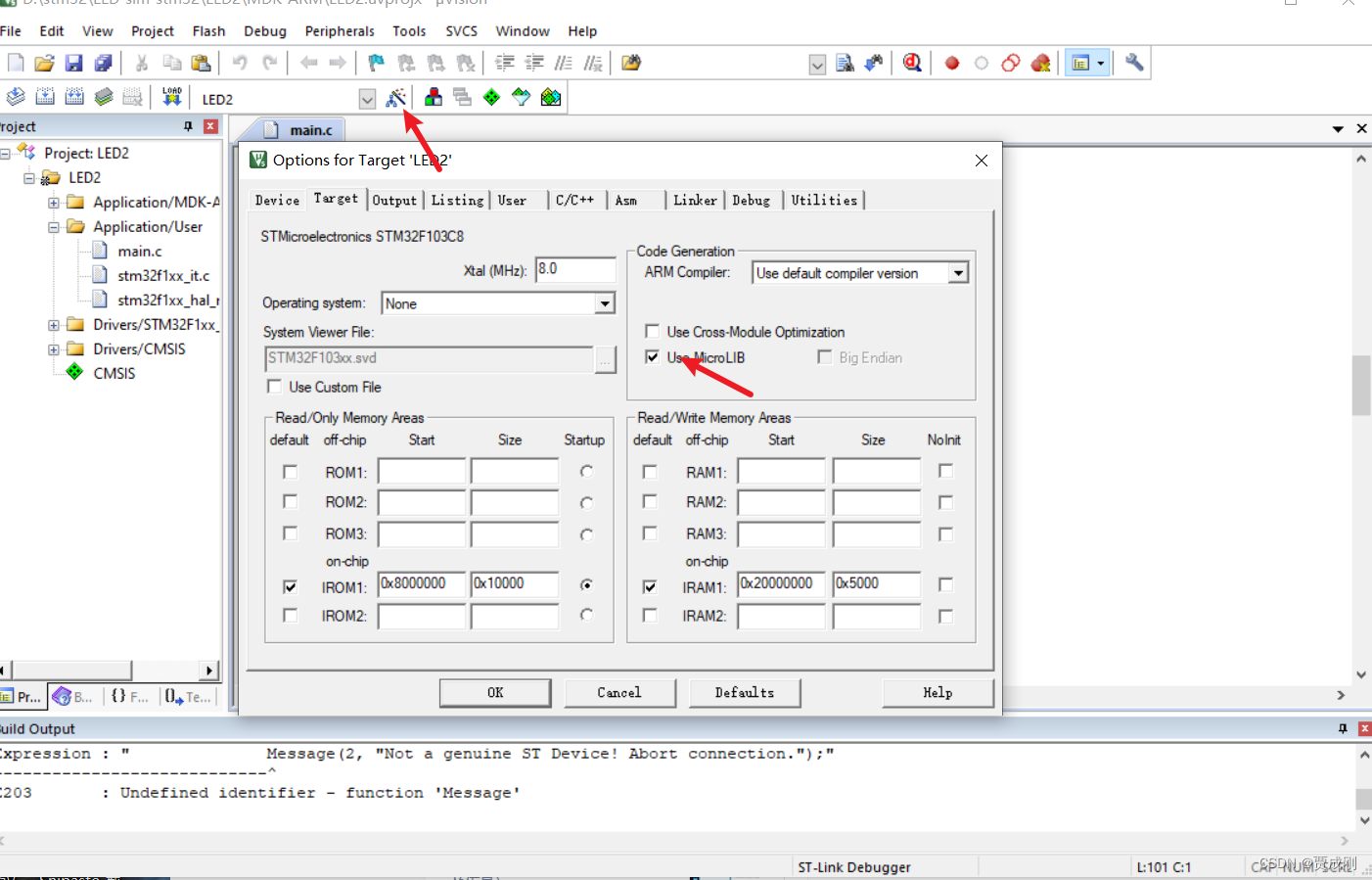

选择配置

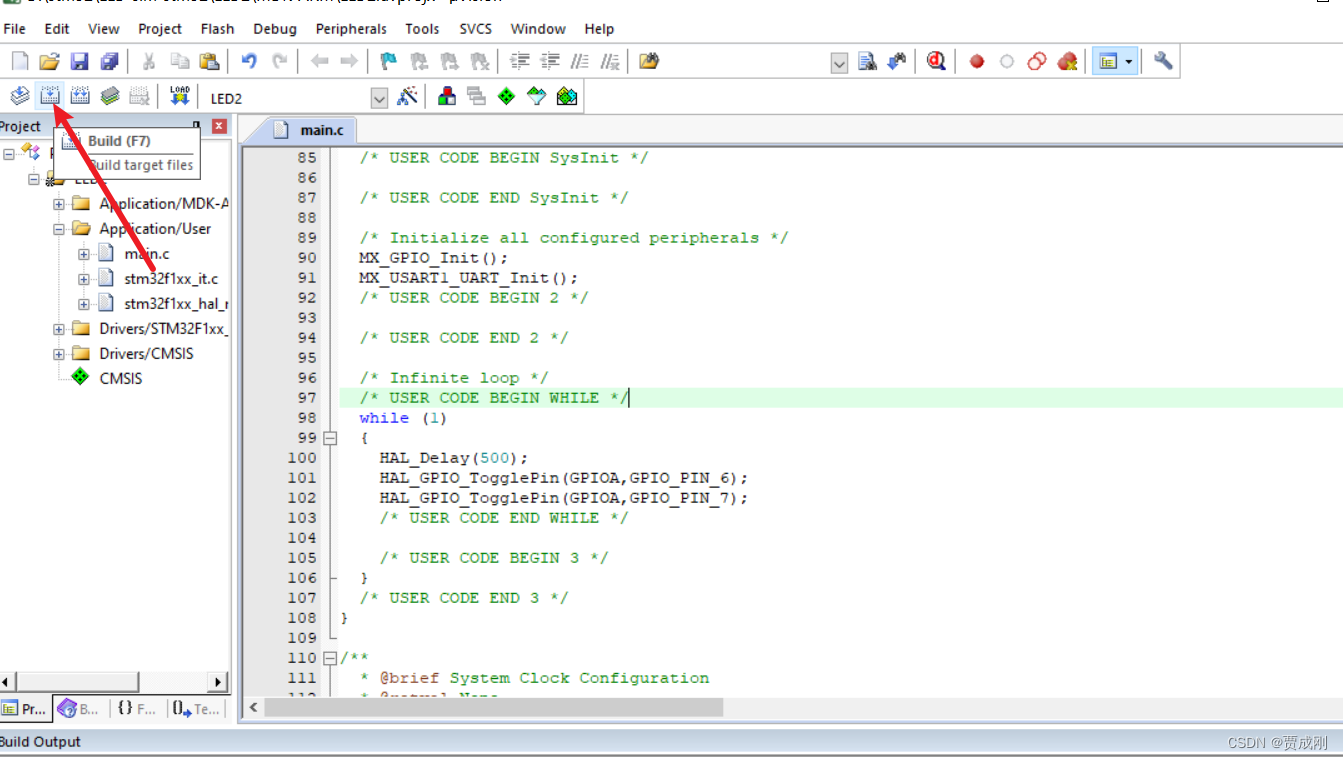

编译 build

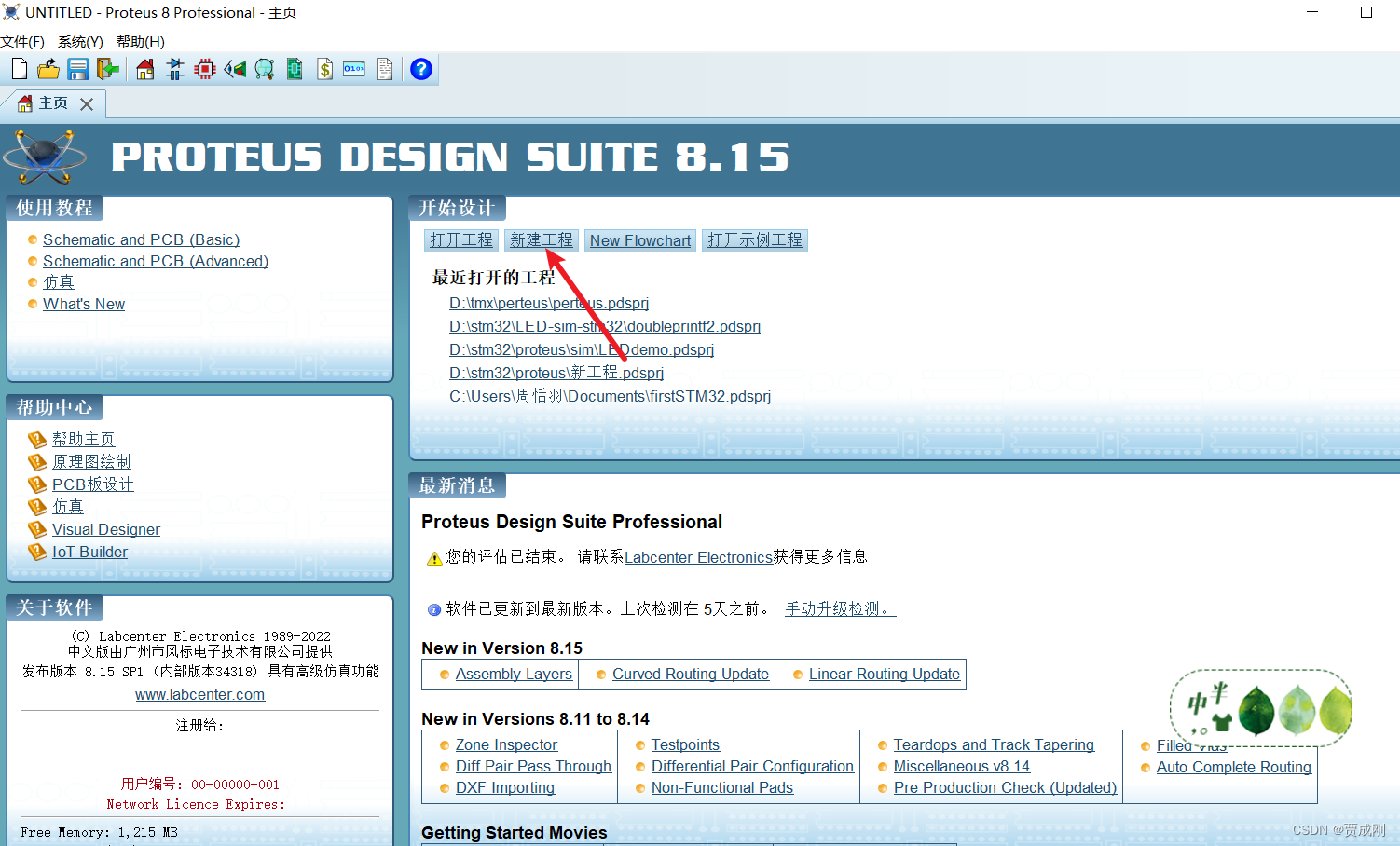

打开 Proteus 8 软件

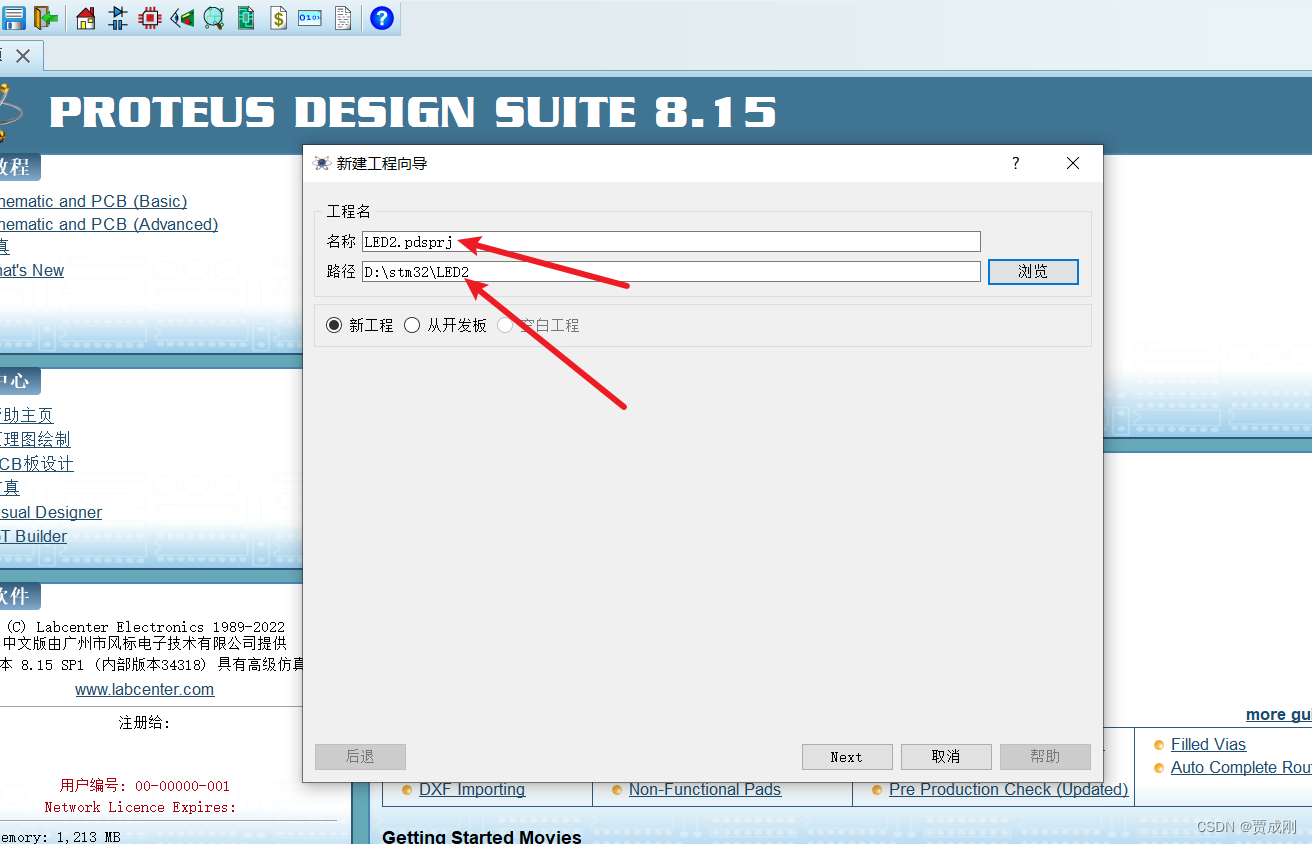

新建工程

D盘创建文件夹，命名LED2，在Proteus新建工程中，选择该目录

新建工程向导中，从选中的模板中创建原理图，DEFAULT，选择next

不创建PCB布板设计，选择next

没有固件项目，选择next

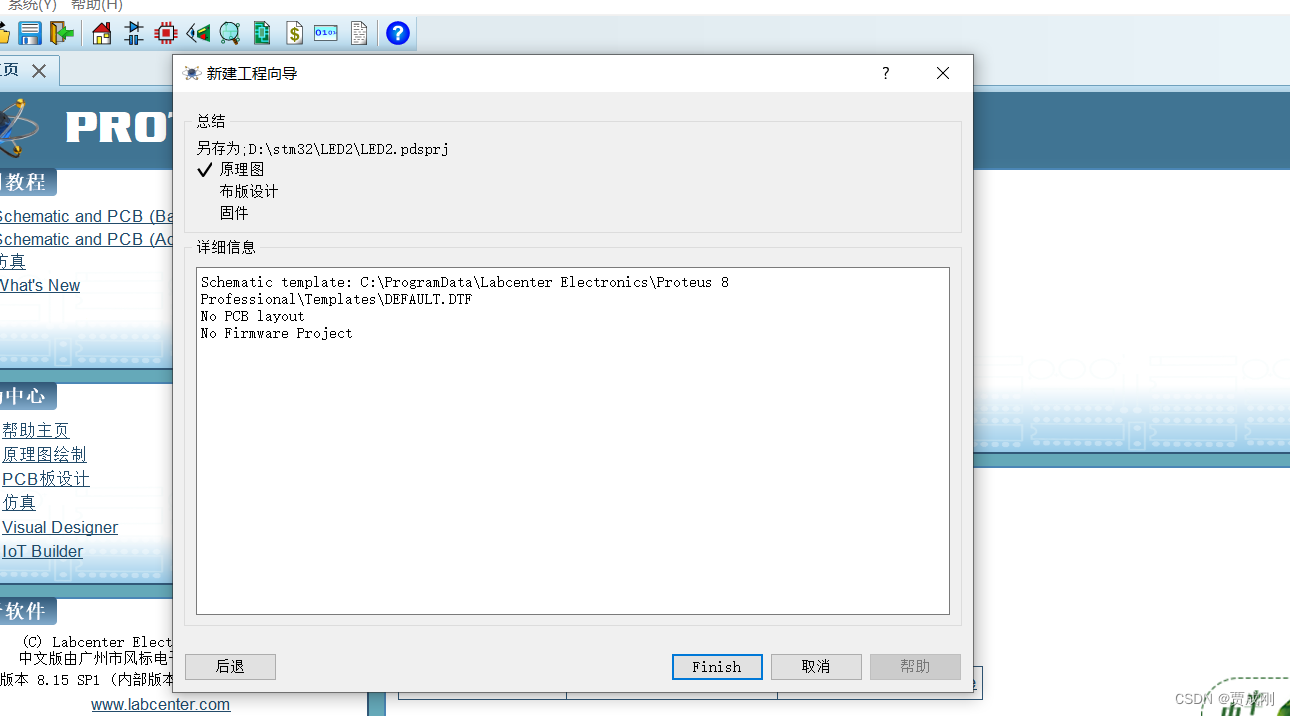

总结，选择finsh

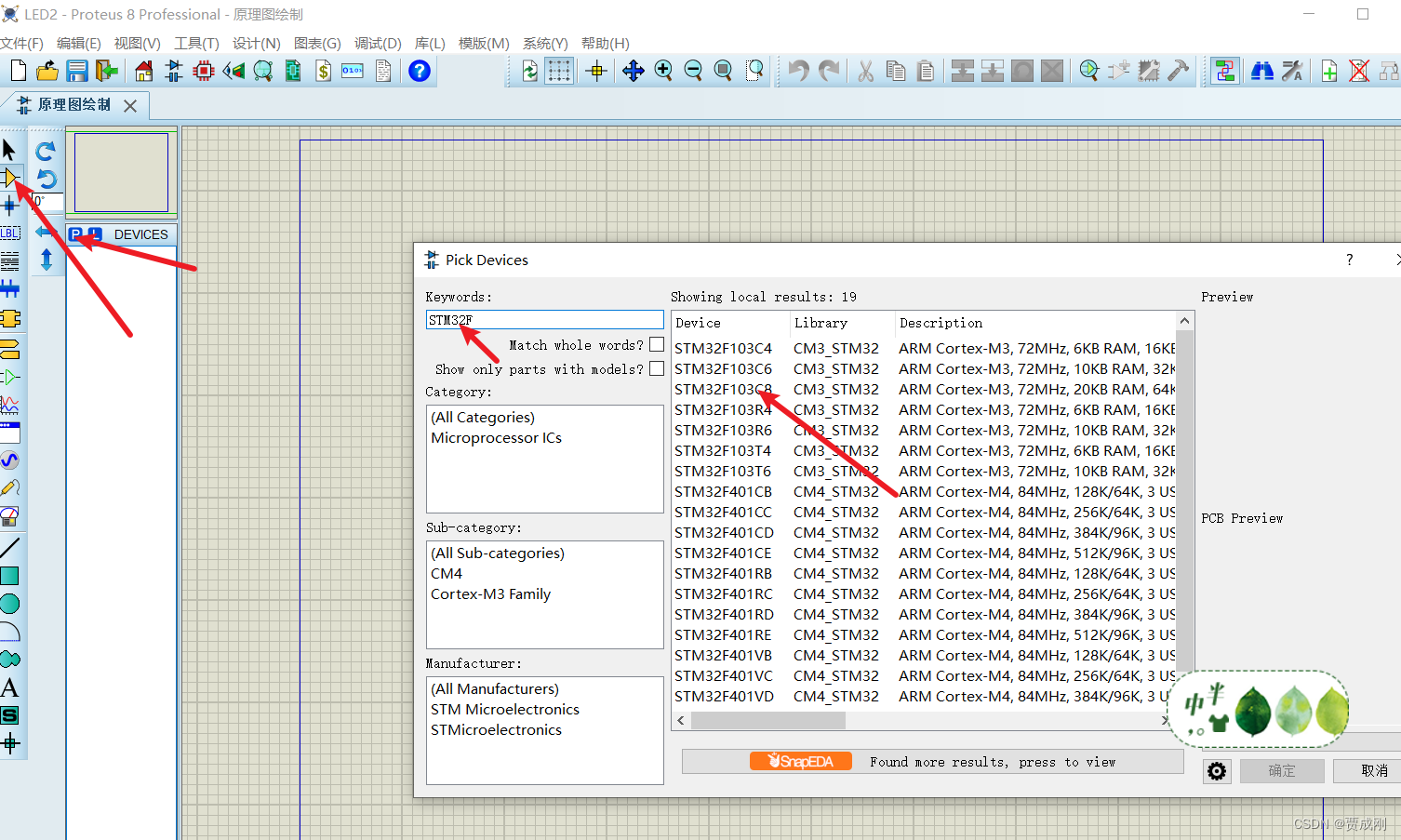

选择器件，STM32F103C8，点击确定

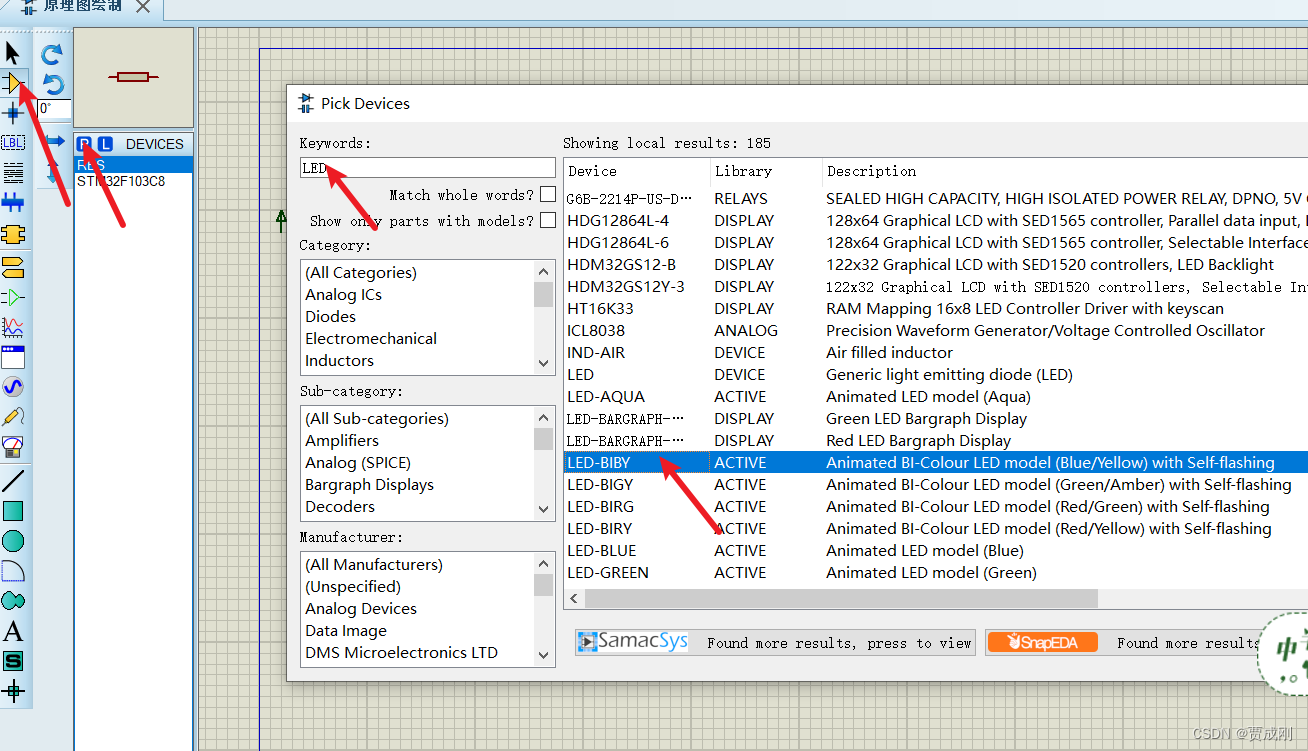

选择LED，点击确定

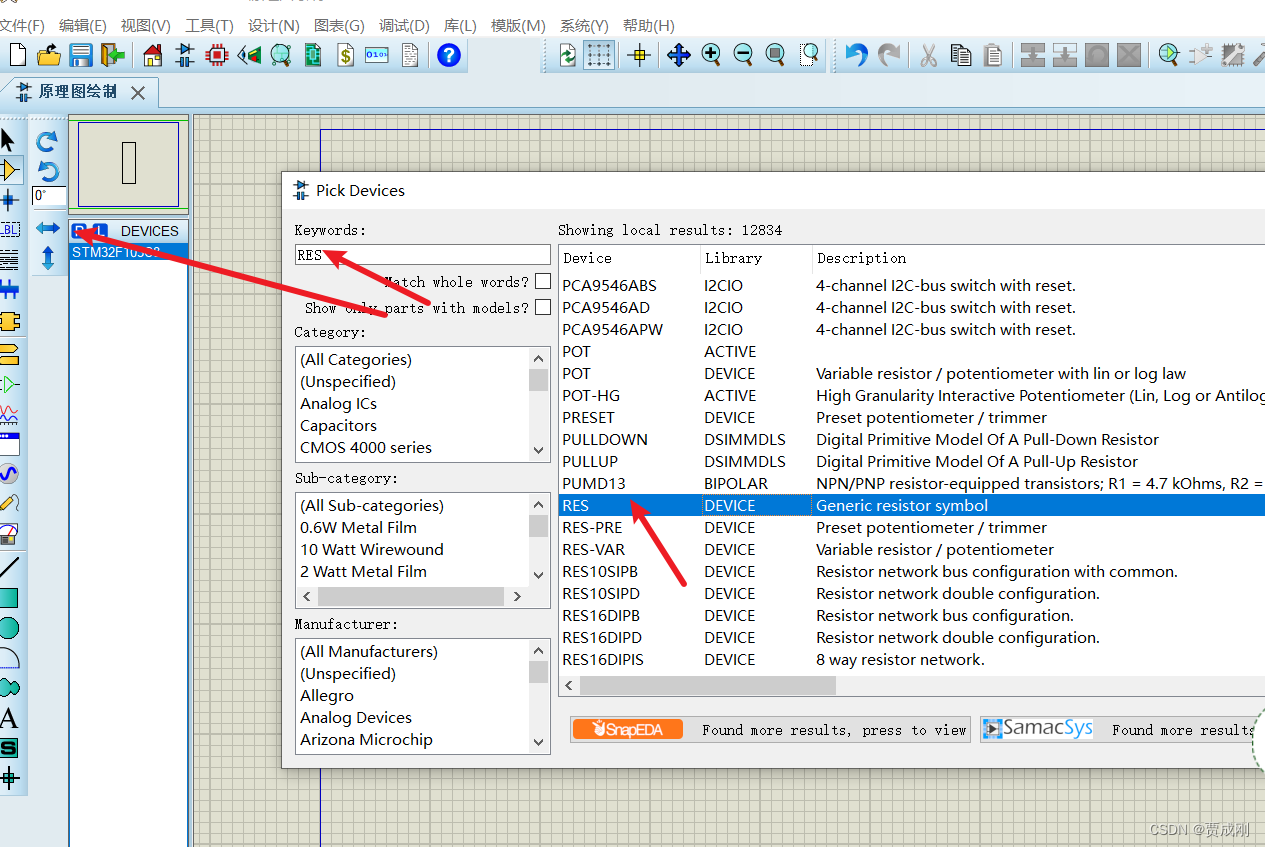

选择电阻RES，点击确定

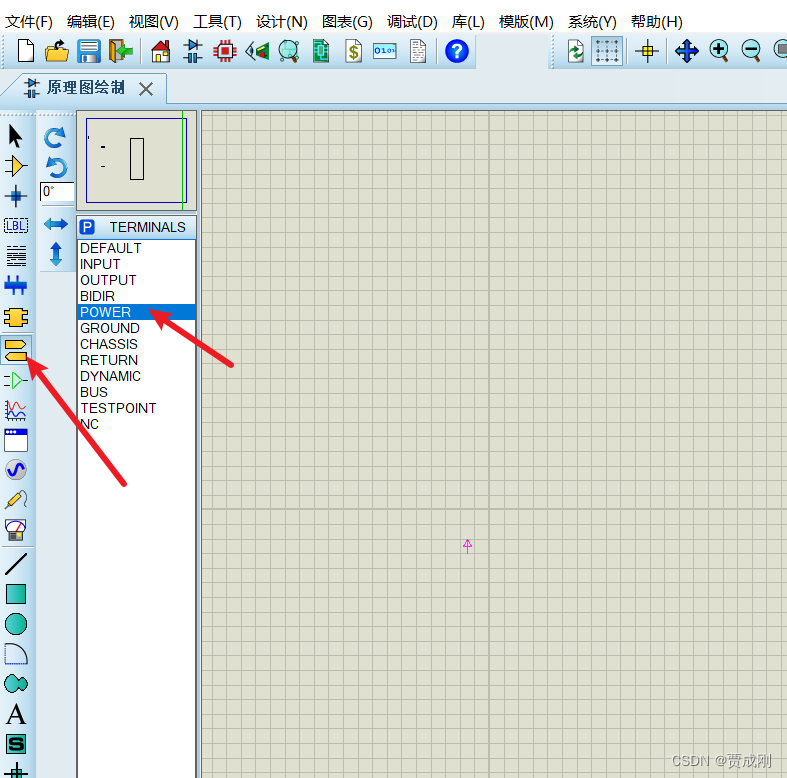

选择电源，点击确定

选择STM32芯片，放置到网格中

选择RES，放置到网格中，放两个

选择LED，放置到网格中，放两个

选择电源，放置到网格中，放一个

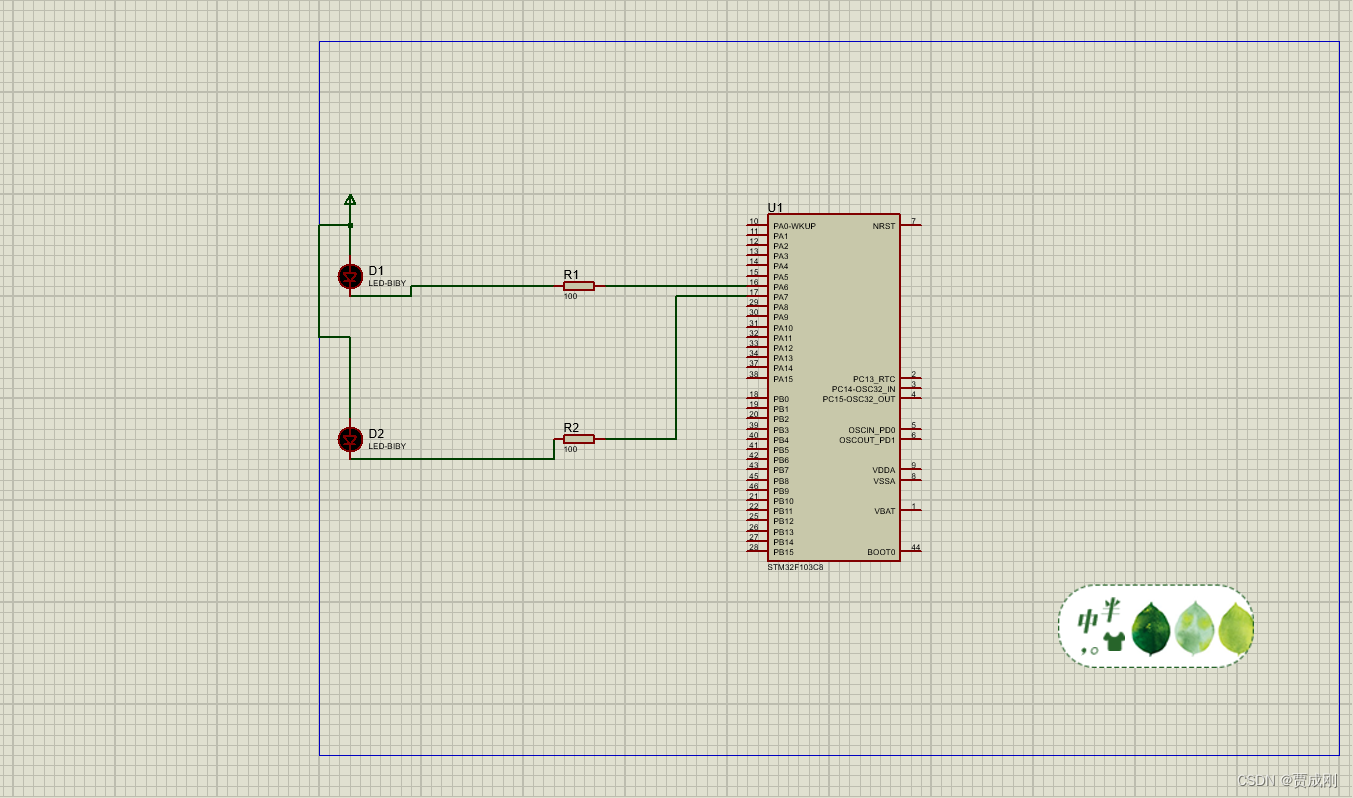

将他们用线连起来

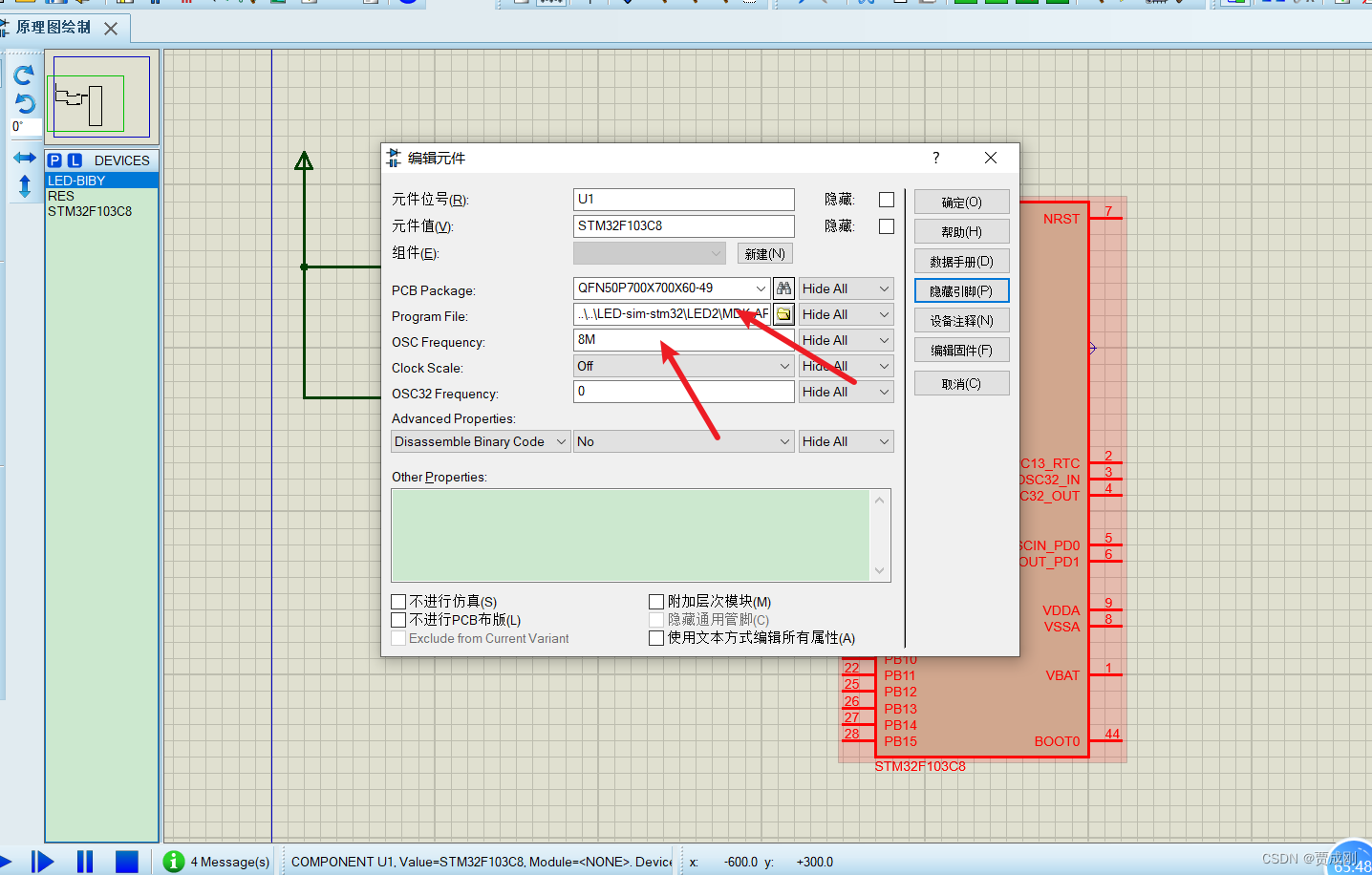

芯片右键，编辑属性，弹出的对话框

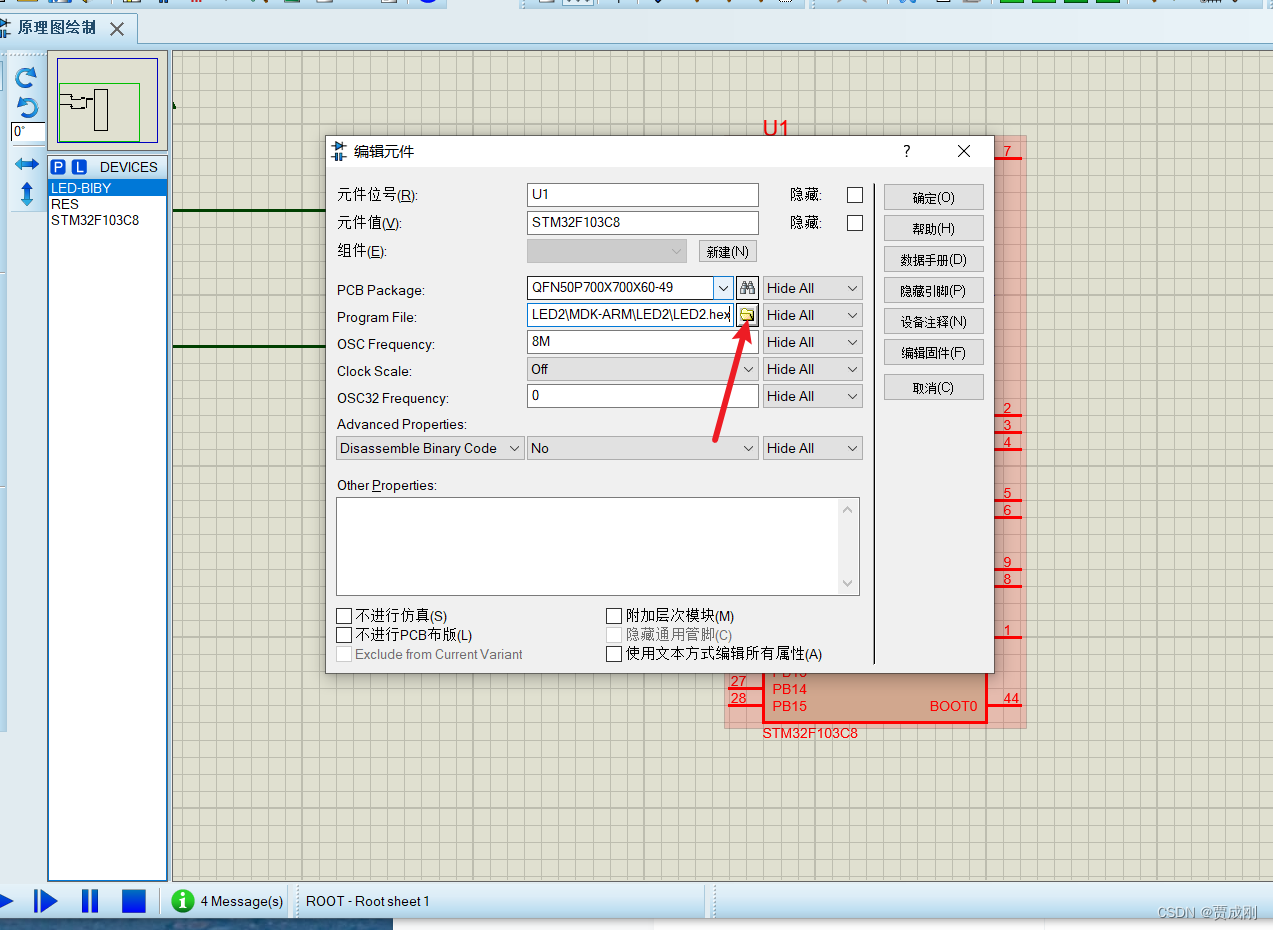

选择LED2文件夹下的hex文件

点击确定，点击左下角 启动仿真
