本次实验基于图像分类原理，选取 3 类数据用于训练与测试。利用 LM 滤波器组对数据提取特征。其原理是通过设定不同尺度、方向等参数生成多种滤波器，以获取图像不同特征。接着运用 SVM 算法进行分类，借助 libsvm - 3.21工具包，依据给定的多项式核函数的度和惩罚系数，用训练样本训练模型并对测试样本预测。最后通过评估函数计算 kappa 值、混淆矩阵等指标来评价，并分析 SVM 中两个关键参数对分类结果的影响，以此探究实验中图像分类的规律和性能 。
--------------------------------------------------------------------------------------------------------------------------------
LM 滤波器的特征提取原理
- 多分辨率分析：LM 滤波器利用拉普拉斯金字塔的构建来实现图像的多分辨率分解。首先，通过高斯滤波器对原始图像进行不同尺度的平滑处理，得到一系列不同分辨率的图像。然后，通过相邻尺度图像的差分来构建拉普拉斯金字塔，这些差分图像保留了图像在不同尺度下的细节信息，例如边缘、纹理等。这样可以捕捉到图像中不同大小和频率的特征，从粗到细地描述图像的结构。
- 边缘和纹理增强：拉普拉斯算子本身是一种二阶导数算子，对图像中的边缘和纹理等细节信息具有较强的响应。在 LM 滤波器中，通过在不同尺度上应用拉普拉斯算子，能够突出图像中各种尺度的边缘和纹理特征。边缘是图像中灰度变化剧烈的地方，而纹理则是由一系列重复的局部模式组成，LM 滤波器能够有效地将这些特征提取出来，使得图像的特征更加明显，便于后续的分类处理。
基于提取特征的分类原理
- 特征向量构建：将经过 LM 滤波器处理后得到的多尺度特征进行组合和量化，形成特征向量。这些特征向量包含了图像在不同尺度下的边缘、纹理等信息，能够全面地描述图像的特征。例如，可以将不同尺度下的拉普拉斯金字塔图像的统计信息（如均值、方差、能量等）作为特征向量的元素，或者使用一些局部特征描述子（如 SIFT、SURF 等）在 LM 滤波器处理后的图像上进行特征提取，然后将这些描述子组合成特征向量。
- 分类器训练与分类：使用已经标注好类别的图像数据集来训练分类器。常见的分类器有支持向量机（SVM）、神经网络（如卷积神经网络 CNN）、决策树等。在训练过程中，分类器学习特征向量与图像类别之间的映射关系。对于待分类的图像，首先通过 LM 滤波器提取其特征向量，然后将该特征向量输入到训练好的分类器中，分类器根据学习到的映射关系输出该图像所属的类别。
def gaussian1d(sigma, mean, x, ord):
x = np.array(x)
x_ = x - mean
var = sigma ** 2
g1 = (1 / np.sqrt(2 * np.pi * var)) * (np.exp((-1 * x_ * x_) / (2 * var)))
if ord == 0:
return g1
elif ord == 1:
return -g1 * ((x_) / (var))
else:
return g1 * (((x_ * x_) - var) / (var ** 2))- 功能：计算一维高斯函数或其一阶、二阶导数。
- 参数：
sigma：高斯函数的标准差，用于控制函数的宽度。mean：高斯函数的均值，即函数的中心位置。x：输入的自变量数组，可以是一维的数值序列。ord：导数的阶数，ord=0表示计算高斯函数本身，ord=1表示计算一阶导数，ord=2表示计算二阶导数。
- 实现步骤：
- 将输入的
x转换为 NumPy 数组。 - 计算
x与均值mean的差值x_。 - 计算方差
var。 - 根据高斯函数的公式计算
g1。 - 根据
ord的值返回不同的结果：如果ord为 0，返回高斯函数的值；如果ord为 1，返回一阶导数的值；如果ord为其他值（这里实际是 2），返回二阶导数的值。
- 将输入的
def gaussian2d(sup, scales):
var = scales * scales
shape = (sup, sup)
n, m = [(i - 1) / 2 for i in shape]
x, y = np.ogrid[-m:m + 1, -n:n + 1]
return (1 / np.sqrt(2 * np.pi * var)) * np.exp(-(x * x + y * y) / (2 * var))- 功能：计算二维高斯函数。
- 参数：
sup：生成的二维高斯函数的大小，即输出矩阵的边长。scales：高斯函数的标准差，用于控制函数的宽度。
- 实现步骤：
- 计算方差
var。 - 确定输出矩阵的形状
shape。 - 计算矩阵中心的索引
n和m。 - 使用
np.ogrid生成二维坐标网格x和y。 - 根据二维高斯函数的公式计算并返回结果。
- 计算方差
def log2d(sup, scales):
var = scales * scales
shape = (sup, sup)
n, m = [(i - 1) / 2 for i in shape]
x, y = np.ogrid[-m:m + 1, -n:n + 1]
g = (1 / np.sqrt(2 * np.pi * var)) * np.exp(-(x * x + y * y) / (2 * var))
return g * ((x * x + y * y) - var) / (var ** 2)- 功能：计算二维拉普拉斯高斯（LoG）函数。
- 参数：
sup：生成的二维 LoG 函数的大小，即输出矩阵的边长。scales：高斯函数的标准差，用于控制函数的宽度。
- 实现步骤：
- 计算方差
var。 - 确定输出矩阵的形状
shape。 - 计算矩阵中心的索引
n和m。 - 使用
np.ogrid生成二维坐标网格x和y。 - 计算二维高斯函数
g。 - 根据二维 LoG 函数的公式计算并返回结果。
- 计算方差
def makefilter(scale, phasex, phasey, pts, sup):
gx = gaussian1d(3 * scale, 0, pts[0, ...], phasex)
gy = gaussian1d(scale, 0, pts[1, ...], phasey)
return np.reshape(gx * gy, (sup, sup))- 功能：结合两个一维高斯函数生成一个二维滤波器。
- 参数：
scale：用于控制高斯函数的尺度。phasex：x方向上高斯函数的导数阶数。phasey：y方向上高斯函数的导数阶数。pts：包含两个数组的二维数组，分别表示x和y方向上的坐标点。sup：生成的二维滤波器的大小，即输出矩阵的边长。
- 实现步骤：
- 调用
gaussian1d函数计算x方向上的一维高斯函数gx，使用3 * scale作为标准差，0作为均值。 - 调用
gaussian1d函数计算y方向上的一维高斯函数gy，使用scale作为标准差，0作为均值。 - 将
gx和gy相乘，并重新调整形状为(sup, sup)后返回。
- 调用
def makeLMfilters():
sup = 49
scalex = np.sqrt(2) * np.array([1, 2, 3])
norient = 6
nrotinv = 12
nbar = len(scalex) * norient
nedge = len(scalex) * norient
nf = nbar + nedge + nrotinv
F = np.zeros([sup, sup, nf])
hsup = (sup - 1) / 2
x = [np.arange(-hsup, hsup + 1)]
y = [np.arange(-hsup, hsup + 1)]
[x, y] = np.meshgrid(x, y)
orgpts = np.array([x.flatten(), y.flatten()])
count = 0
num_filters_per_plot = 24
num_plots = (nf + num_filters_per_plot - 1) // num_filters_per_plot
for plot_num in range(num_plots):
fig = plt.figure(figsize=(10, 6))
for i in range(num_filters_per_plot):
if count >= nf:
break
scale = count // norient
scale = np.clip(scale, 0, len(scalex) - 1)
orient = count % norient
angle = (np.pi * orient) / norient
c, s = np.cos(angle), np.sin(angle)
rotpts = np.dot([[c, -s], [s, c]], orgpts)
F[:, :, count] = makefilter(scalex[scale], 0, 1, rotpts, sup)
ax = fig.add_subplot(4, 6, i+1)
plt.imshow(F[:, :, count], cmap='jet')
ax.set_title(f'Filter {count+1}')
ax.axis('off')
count += 1
plt.suptitle(f'LM滤波器 {plot_num * num_filters_per_plot + 1} 到 {min((plot_num + 1) * num_filters_per_plot, nf)}')
plt.tight_layout()
plt.show()
return F- 功能：生成 LM（Leung-Malik）滤波器组，并可视化这些滤波器。
- 实现步骤：
- 初始化一些参数，包括滤波器的大小
sup，尺度数组scalex，方向数量norient，旋转不变滤波器数量nrotinv等。 - 计算不同类型滤波器的数量
nbar、nedge和总滤波器数量nf，并初始化一个三维数组F来存储所有滤波器。 - 生成原始的坐标网格
orgpts。 - 计算需要绘制的滤波器数量和绘图数量。
- 遍历每个绘图：
- 创建一个新的图形。
- 遍历每个子图（滤波器）：
- 计算当前滤波器的尺度
scale和方向orient。 - 计算旋转角度
angle和旋转矩阵c、s。 - 对原始坐标点进行旋转得到
rotpts。 - 调用
makefilter函数生成当前滤波器，并存储到F中。 - 将滤波器可视化，并设置子图的标题，关闭坐标轴。
- 计算当前滤波器的尺度
- 设置整个绘图的标题，调整布局并显示图形。
- 返回生成的 LM 滤波器组
F。
- 初始化一些参数，包括滤波器的大小
def extract_features(images, F):
features = []
for img in images:
img_features = []
for i in range(F.shape[2]):
filtered = convolve2d(img, F[:, :, i], mode='same')
img_features.extend([filtered.mean(), filtered.std()])
features.append(img_features)
return np.array(features)-
功能：该函数用于从给定的图像集合中提取特征。它通过将每个图像与一组滤波器（由
F表示）进行卷积操作，然后计算卷积结果的均值和标准差，以此作为图像的特征。 -
参数：
images：一个包含多个图像的列表或数组。每个图像应该是一个二维的数值数组，表示图像的像素值。F：一个三维数组，表示一组滤波器。其中，F[:, :, i]表示第i个滤波器，它是一个二维数组。
-
实现步骤：
- 初始化一个空列表
features，用于存储所有图像的特征。 - 遍历输入的图像列表
images：- 对于每个图像
img，初始化一个空列表img_features，用于存储该图像的特征。 - 遍历滤波器数组
F的第三个维度（即滤波器的数量）：- 使用
convolve2d函数对当前图像img和第i个滤波器F[:, :, i]进行二维卷积操作，mode='same'表示输出的卷积结果与输入图像大小相同。 - 计算卷积结果
filtered的均值和标准差，并将这两个值添加到img_features列表中。
- 使用
- 将当前图像的特征列表
img_features添加到features列表中。
- 对于每个图像
- 最后，将
features列表转换为 NumPy 数组并返回。
- 初始化一个空列表

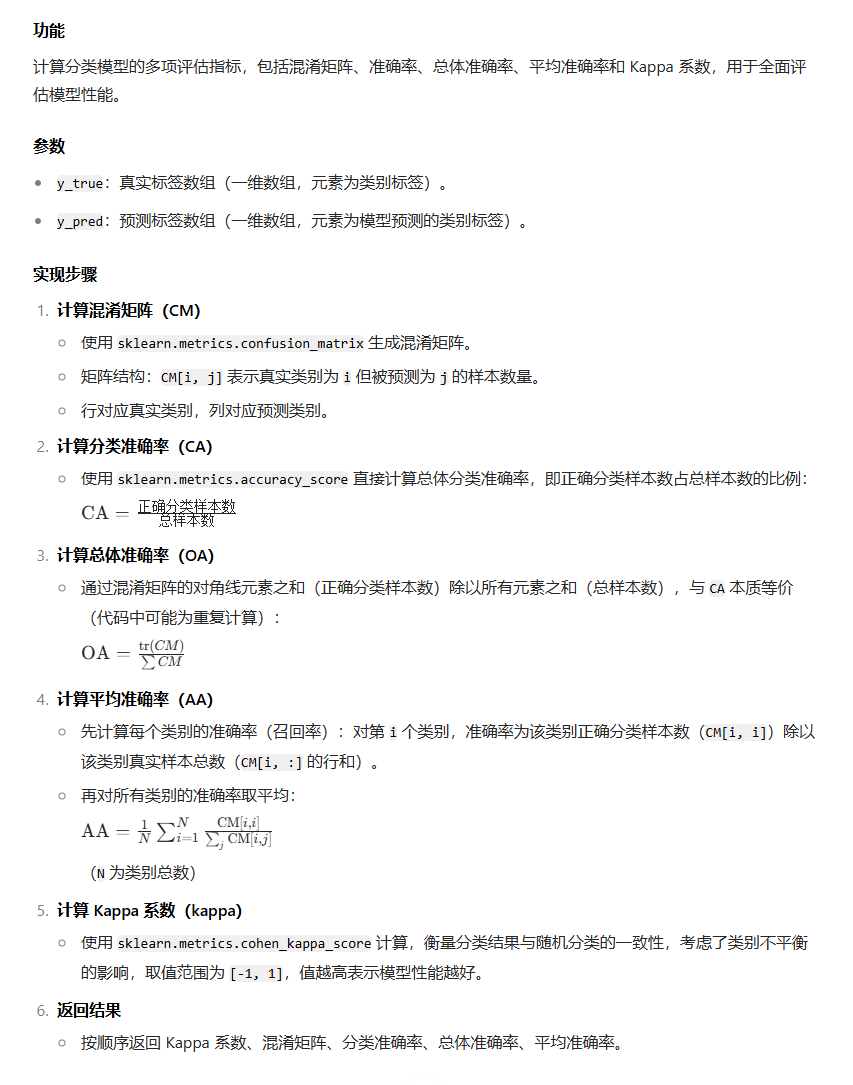

def evaluate_results(y_true, y_pred):
CM = confusion_matrix(y_true, y_pred)
CA = accuracy_score(y_true, y_pred)
OA = np.trace(CM) / np.sum(CM)
AA = np.mean(np.diag(CM) / np.sum(CM, axis=1))
kappa = cohen_kappa_score(y_true, y_pred)
return kappa, CM, CA, OA, AA
def confusion_matrix_plot(CM, class_names):
plt.figure(figsize=(8, 6))
sns.heatmap(CM, annot=True, fmt='d', xticklabels=class_names, yticklabels=class_names)
plt.xlabel('预测类别')
plt.ylabel('真实类别')
plt.title('混淆矩阵')
plt.show()
def main():
data_path = r"D:\LM_SVM_DTD_Classification\data\dtd\images"
selected_classes = ['banded', 'blotchy', 'braided']
try:
X, y = load_dtd_data(data_path, selected_classes)
except Exception as e:
print(f"数据加载失败: {str(e)}")
print("请检查:")
print(f"1. 路径是否存在: {os.path.exists(data_path)}")
print(f"2. 可用类别: {os.listdir(data_path) if os.path.exists(data_path) else '路径无效'}")
return
X_train, X_test, y_train, y_test = train_test_split(X, y, test_size=0.2, random_state=42)
F = makeLMfilters()
X_train_feats = extract_features(X_train, F)
X_test_feats = extract_features(X_test, F)
print("\n训练SVM分类器...")
clf = svm.SVC(kernel='poly', degree=3, C=1.0)
clf.fit(X_train_feats, y_train)
y_pred = clf.predict(X_test_feats)
kappa, CM, CA, OA, AA = evaluate_results(y_test, y_pred)
print("\n分类结果统计表:")
print(f"{'指标':<15}{'值':<10}")
print("-" * 25)
print(f"{'Kappa系数':<15}{kappa:.4f}")
print(f"{'总体准确率(OA)':<15}{OA:.4f}")
print(f"{'平均准确率(AA)':<15}{AA:.4f}")
print(f"{'分类准确率(CA)':<15}{CA:.4f}")
plt.figure(figsize=(10, 8))
sns.heatmap(CM, annot=True, fmt='d', cmap='Blues',
xticklabels=selected_classes,
yticklabels=selected_classes)
plt.xlabel('预测类别', fontsize=12)
plt.ylabel('真实类别', fontsize=12)
plt.title('分类混淆矩阵', fontsize=15)
plt.xticks(rotation=45)
plt.yticks(rotation=45)
plt.tight_layout()
plt.savefig('confusion_matrix.png', dpi=300, bbox_inches='tight')
plt.show()
print("\n参数分析结果:")
degrees = range(1, 8) # 1-7
C_values = [10 ** i for i in range(-1, 7)] # 10^-1到10^6
results = []
best_acc = 0
best_params = {}
for degree in degrees:
for C in C_values:
clf = svm.SVC(kernel='poly', degree=degree, C=C)
clf.fit(X_train_feats, y_train)
y_pred = clf.predict(X_test_feats)
acc = accuracy_score(y_test, y_pred)
results.append({
'degree': degree,
'C': C,
'accuracy': acc
})
if acc > best_acc:
best_acc = acc
best_params = {'degree': degree, 'C': C}
print(f"degree={degree}, C={C:.1e}: 准确率={acc:.4f}")
print(f"\n最佳参数组合: {best_params}")
print(f"最高准确率: {best_acc:.4f}")
