Vivado 2019 WebPACK(免费版) 安装教程与避雷

Vivado WebPACK版是一款可供免费下载的工具,可提供与Vivado设计套件设计版本相同的以IP和系统为中心的设计流程.Vivado 2019.1 WebPACK中集成了所需证书,用户不用再手动添加证书文件,安装完成即可使用.

下载

在 xilinx官网下载,推荐使用网络安装.

1. vivado 2019 版支持win7,2019之后的版本不再支持win7.
2. 需要在官网注册账号,preferred language最好选择English.

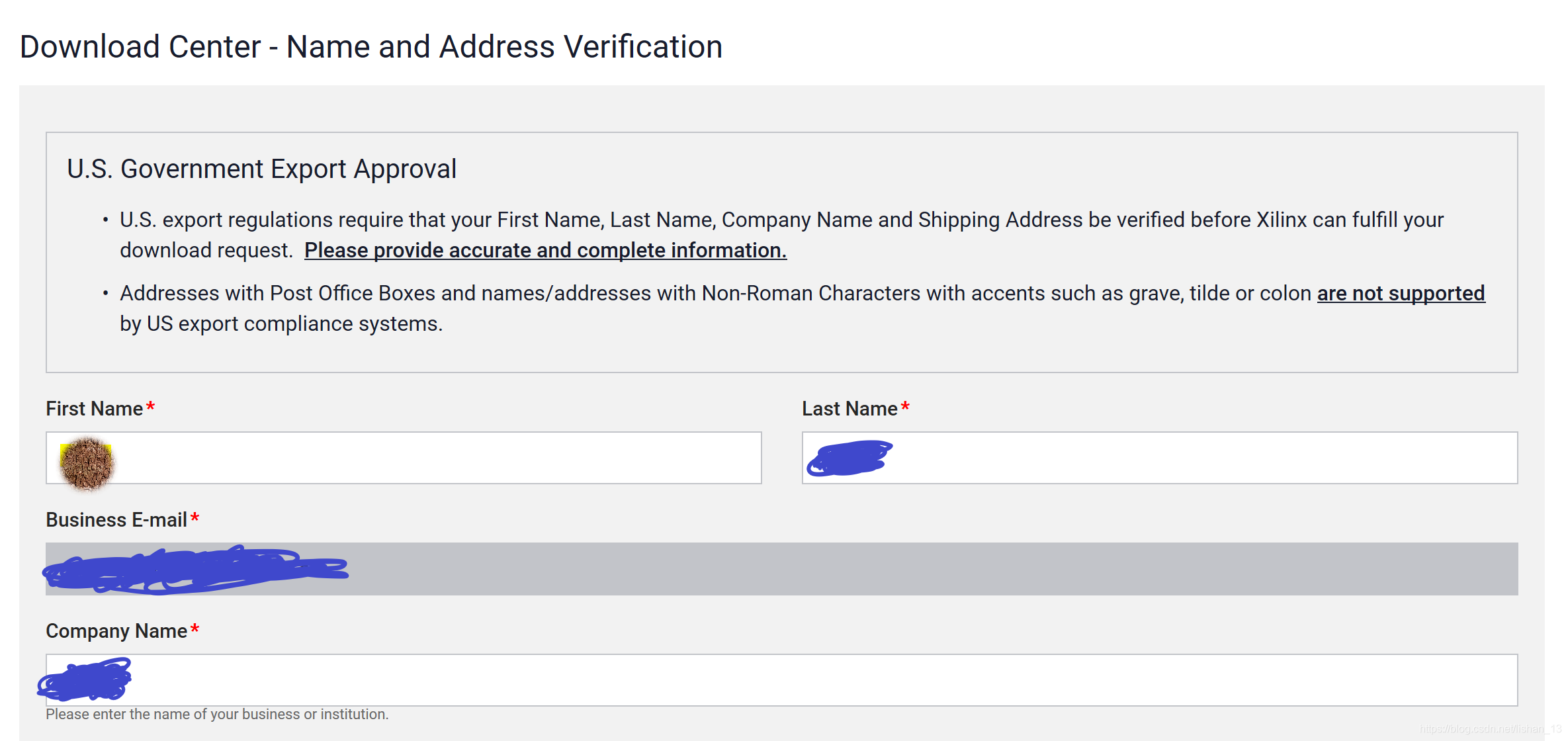

3. 选择相应版本,点击下载.由于出口限制,会弹出如下界面.必填项全部用英文填写,之后点击download.
4. 可能填写信息后提示审核不通过,可通过界面提供的邮箱反应问题,xilinx会高效处理邮件并通过审核.


安装

1. 下载完成后,双击下图中应用程序,开始安装.


2. 之后会弹出获取最新版vivado的界面,忽略或点击continue即可.

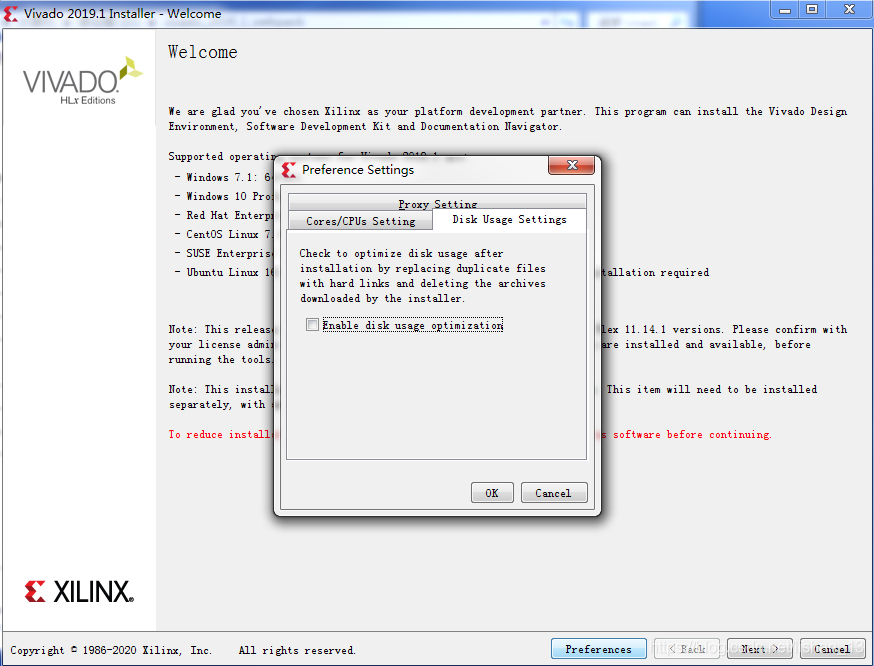

3. 避雷 Vivado 2019.1 WebBACK 版在安装时默认进行磁盘优化，很多安装失败是因为在磁盘优化阶段卡住了.为了解决这个问题，需要在安装开始前更改默认项.如下图所示，点击Welcome界面底部的Preference选项，取消勾选“Enable disk usage optimization”,然后点击"OK"和"Next".

4. 弹出用户认证界面，填写用户名和密码后点击"Next"即可.

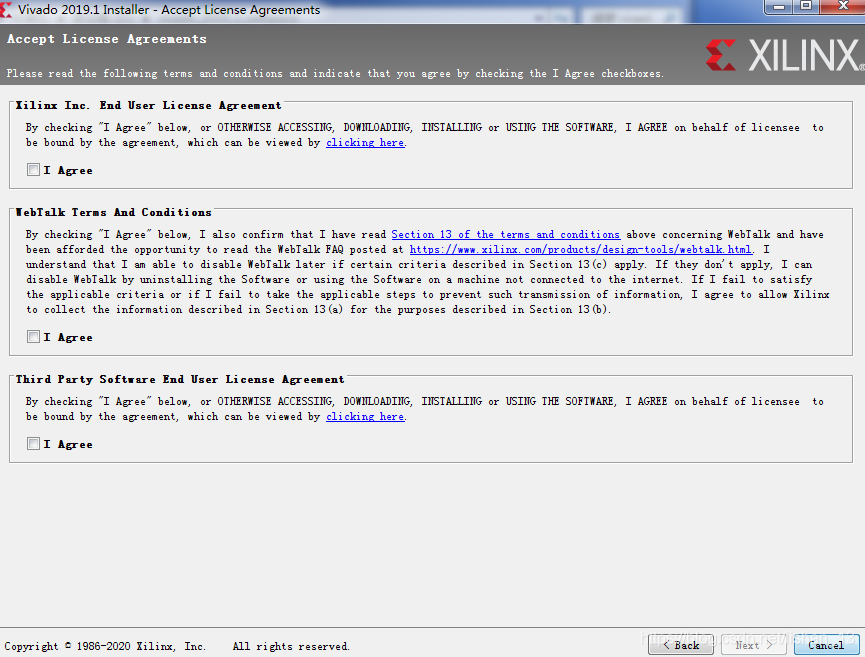

5. 全部勾选"I Agree",点击"Next".

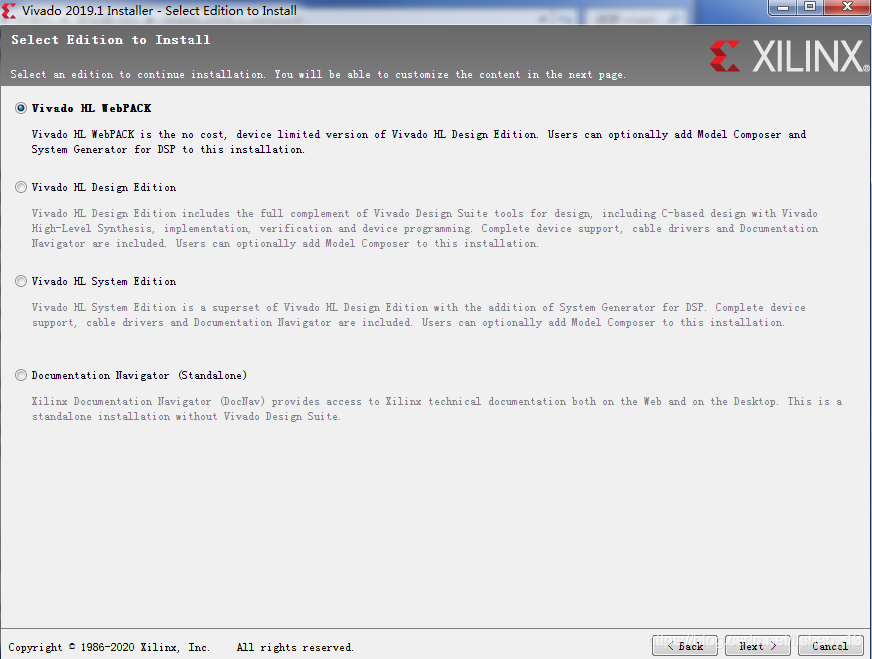

6. 选择安装的版本.因为我们安装免费版,所以选择第一项.

7. 接下来的界面保持默认,继续点击"Next".

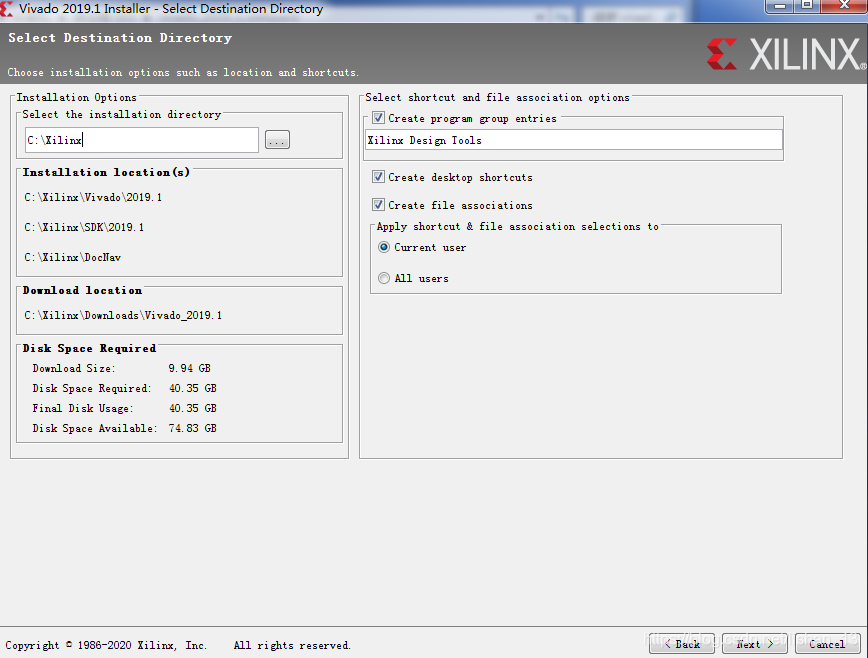

8. 下面选择安装位置.因为软件较大,所以选择合适的磁盘进行安装.

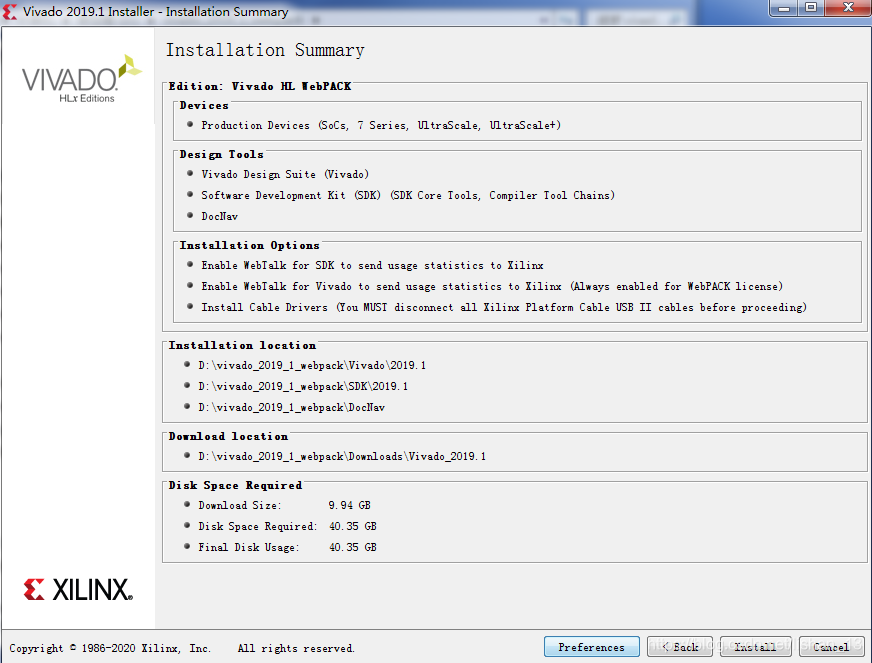

9. 安装前会弹出如下界面,取消勾选磁盘优化选项也可在这一步进行.检查无误后点击"Install"即可.

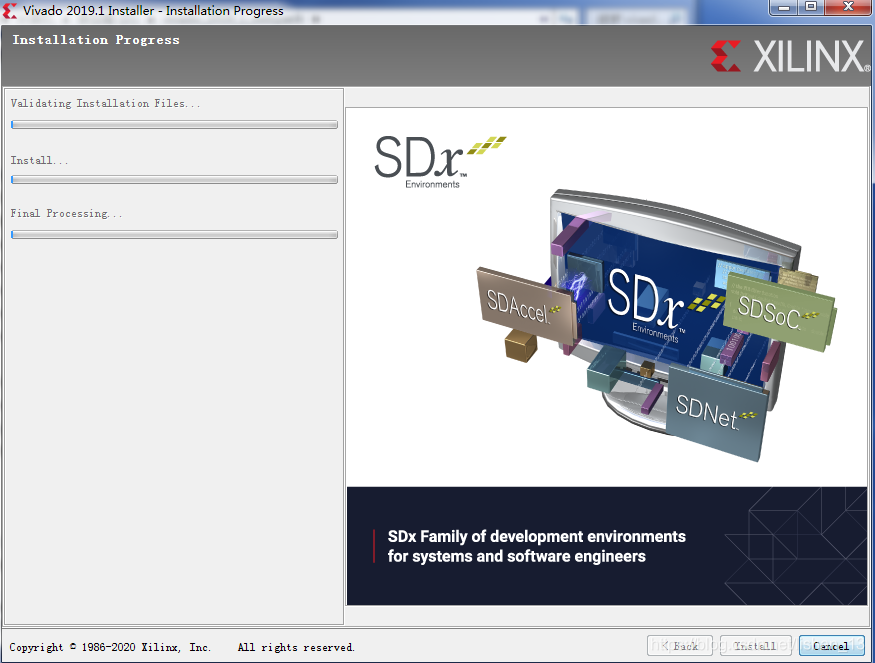

11. 下面就是漫长的安装过程了.其实也不算太慢,两个小时左右就安装好了.

12. Vivado 2019.1 WebPACK的安装包里面包含了证书和帮助文档,不需要再手动添加.

下面就可以愉快地使用Vivado啦！
