1.前言

本人自本科大二开始接触FPGA相关知识，现已将近六年，由于一直在上学，也不是一直在搞FPGA，但是也完成过一些项目。整个学习的过程中，零零碎碎的，也没写啥总结，总是觉得不系统。从这篇开始将从比较基础的角度讲述如何一步步了解FPGA。我相信动手一步步做下去是从零开始学习知识的最快方法，而不是一直去看书看文章，学习工科最重要的就是动手，且FPGA只是一个工具，学习信号处理、通信、以及一些算法相关的知识比FPGA更为重要。这个过程中会经常用到quartus、Vivado、Matlab、ModelSim等一系列软件。

尽我所学，我将开设一个工具使用系列，把我学到的使用相关软件的相关经验和方法进行分享。

2. Vivado Webpack下载、安装

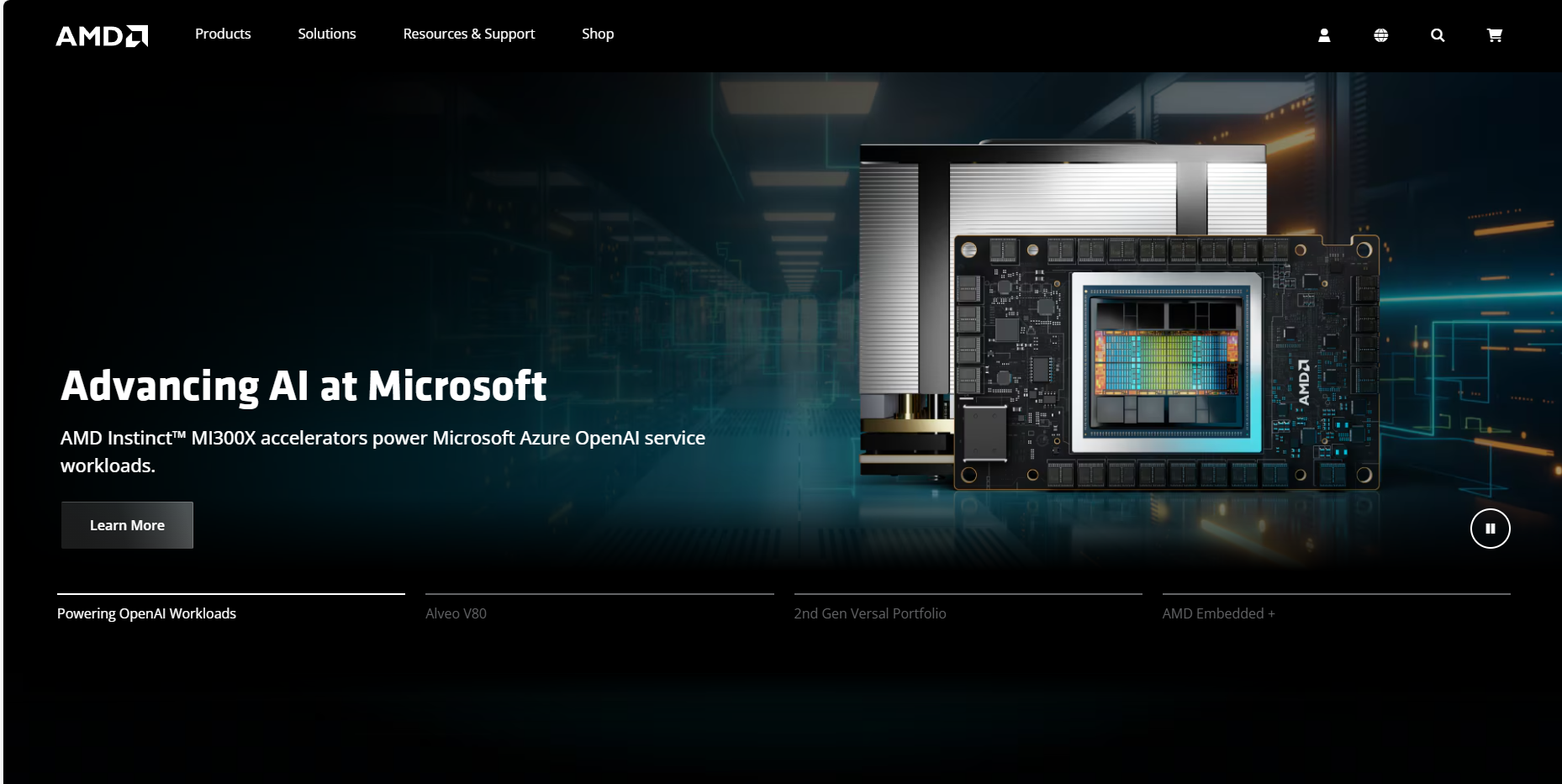

(1)我们可以选择在 XILINX 官网(现在应该叫AMD官网)下载其公司旗下的产品Vivado,最好是进官方英文网站：https://www.amd.com/en.html

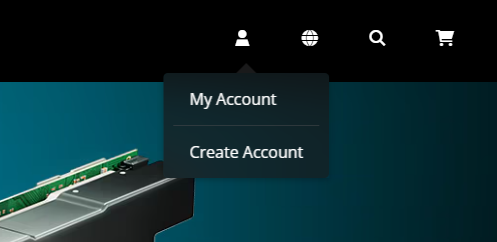

(2)点击网页右上角 “人物” 按钮，然后点击 “Create Account” ，进行账号注册。

如果已有账号，点"My Account"直接登录即可。

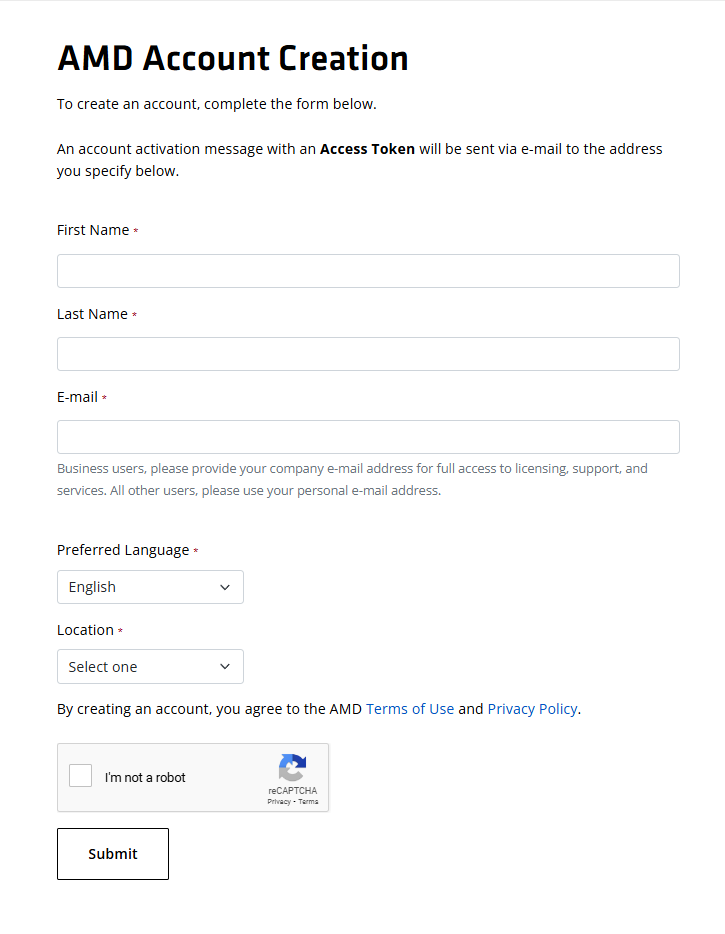

(3)填写信息，进行人机验证，然后点击注册。

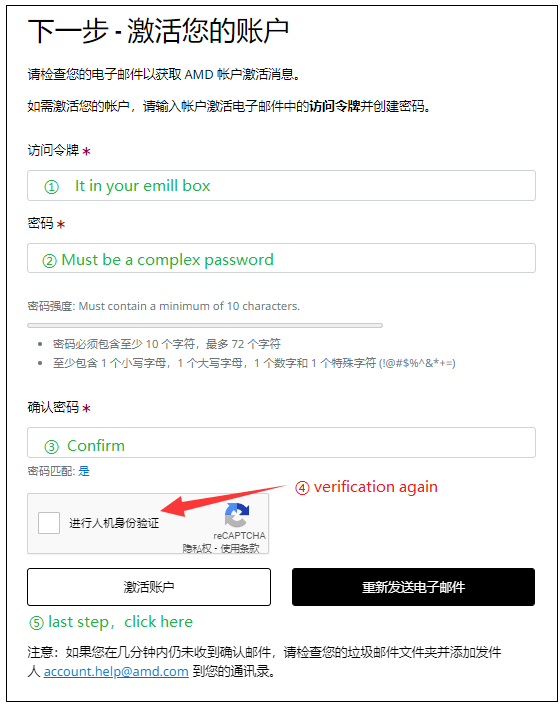

(4)激活账户：访问令牌在你的邮箱中，如果你没有收到邮件，可以点击黑色按钮 “重新发送电子邮件”。 设置密码这块比较烦，长度必须包含10且需要包含 1个大写字母，1个小写字母，1个数字，1个特殊字符。

(5)激活之后点"My Account"登录。

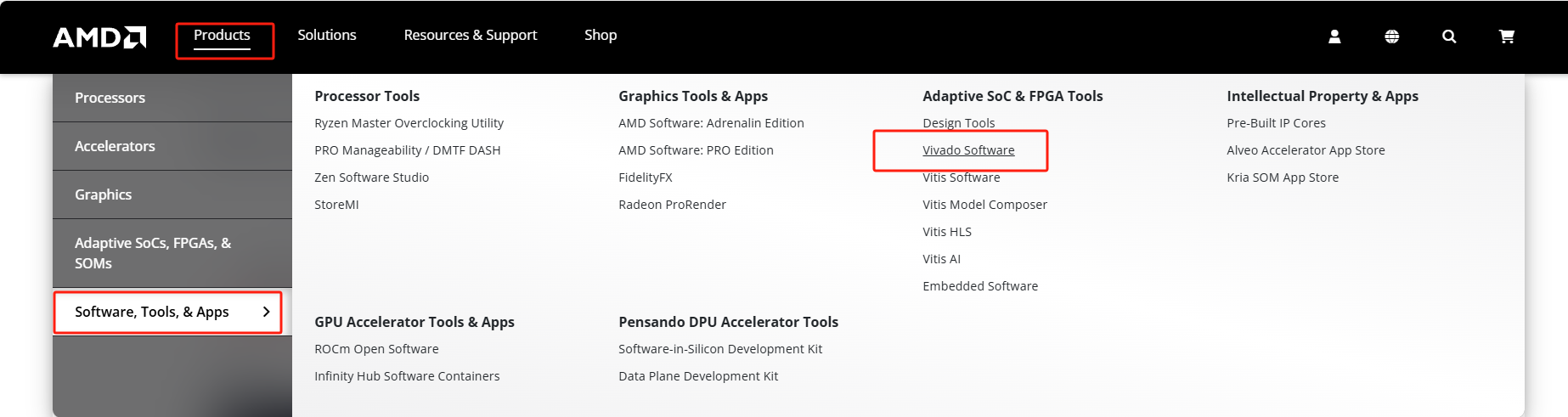

(6)登录之后，在Products -> Software,Tools,&Apps -> Vivado Software

如果你不想一个个点击去找下载页面在哪，可以直接点击下面的链接：

下载页面：https://www.xilinx.com/support/download.html

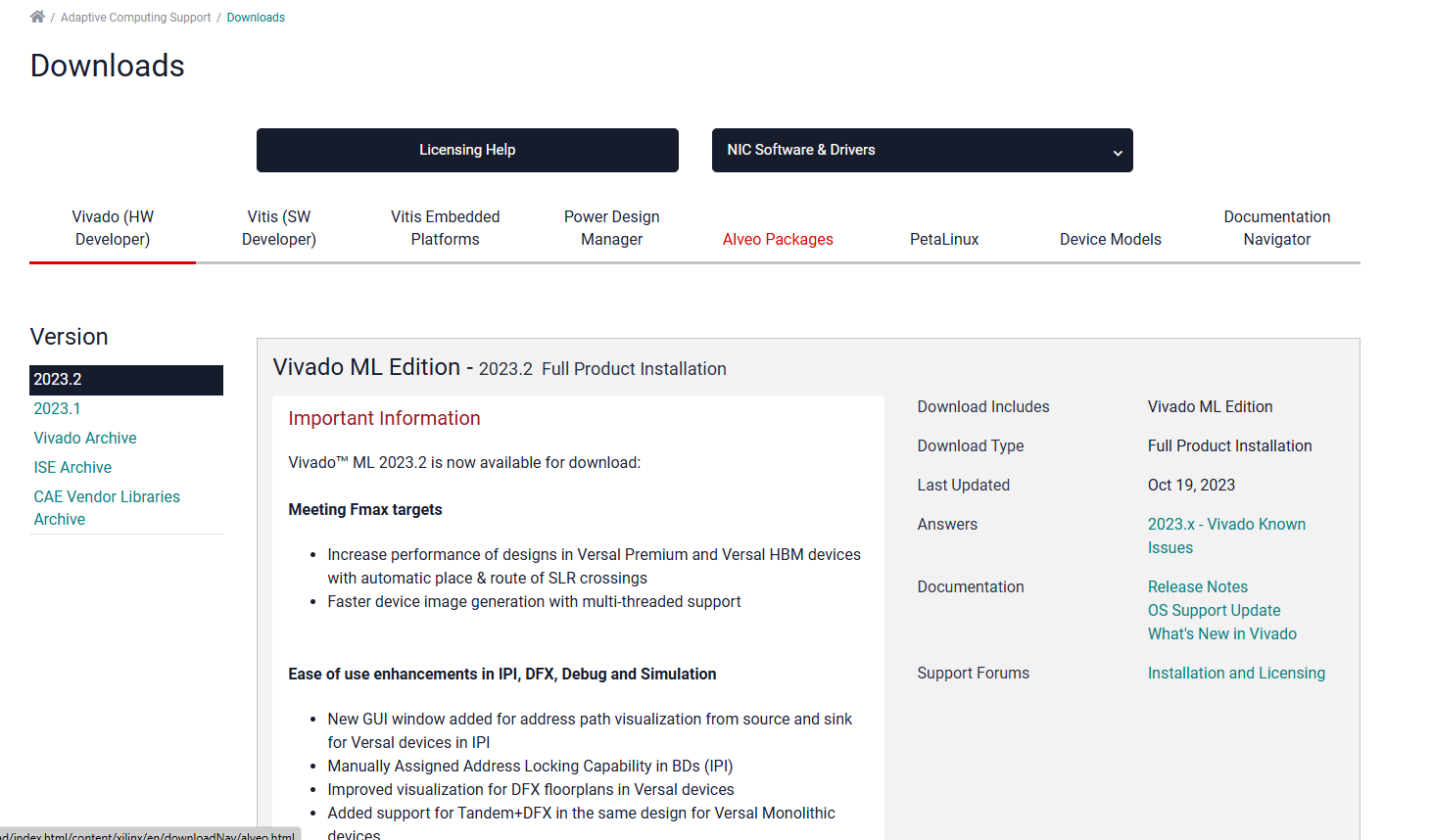

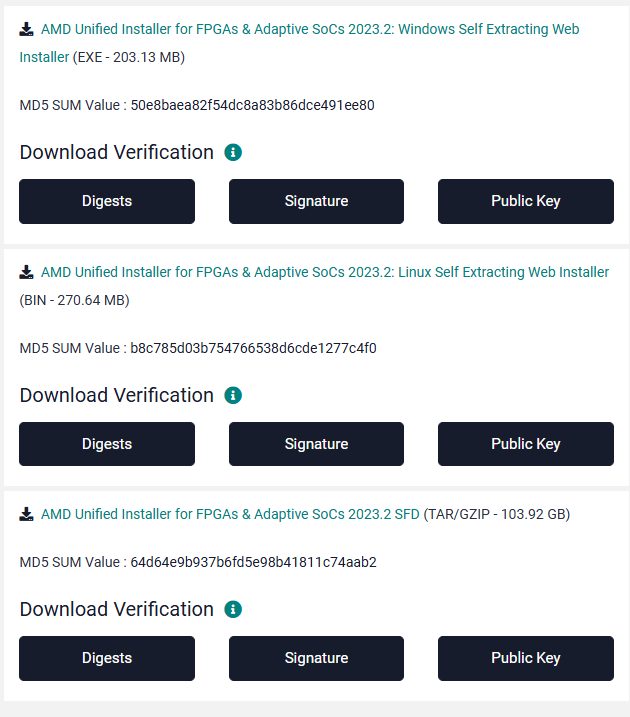

(7)选择下载版本：这里我们选择要下载的版本，选择你系统对应的安装包

(8)等待安装包下载完毕即可：

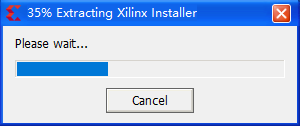

(9)下完完毕后我们打开安装包进行安装：

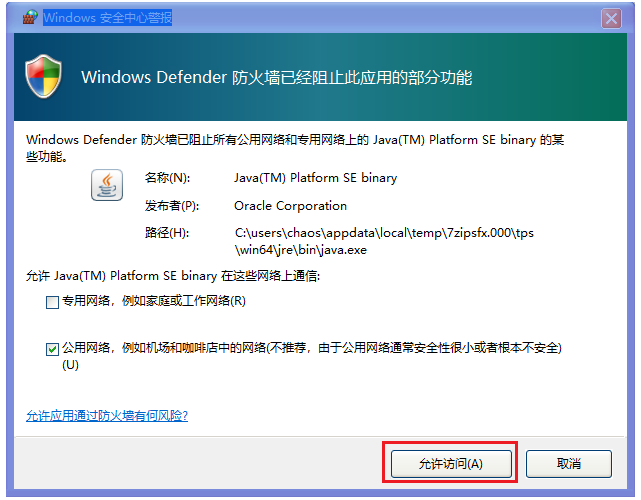

(10)如果弹出 Windows 安全中心警报，点击 允许访问 即可：

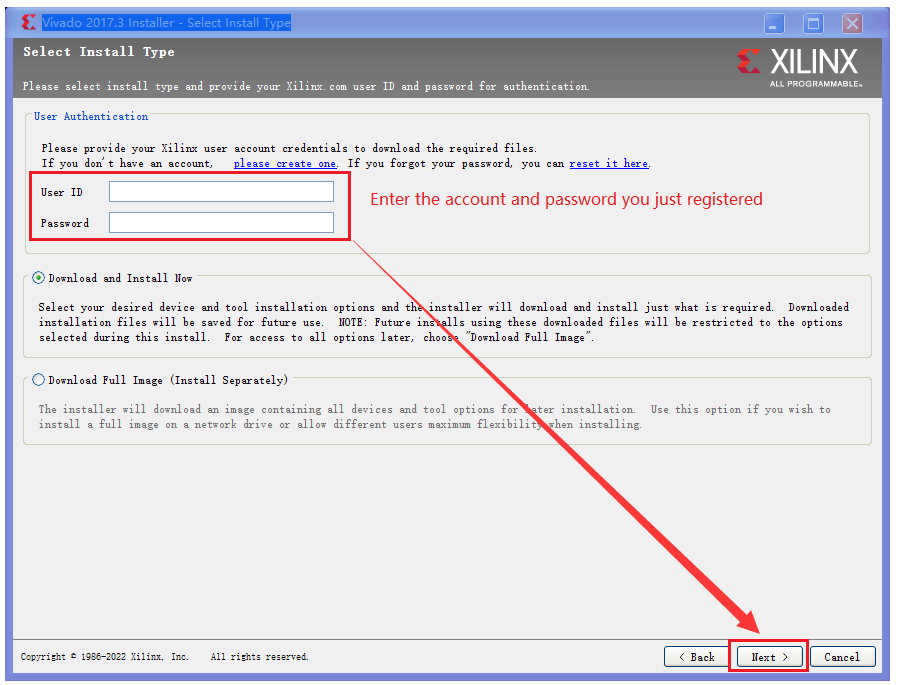

(11)一直next，出现如下界面，再次输入账号密码：

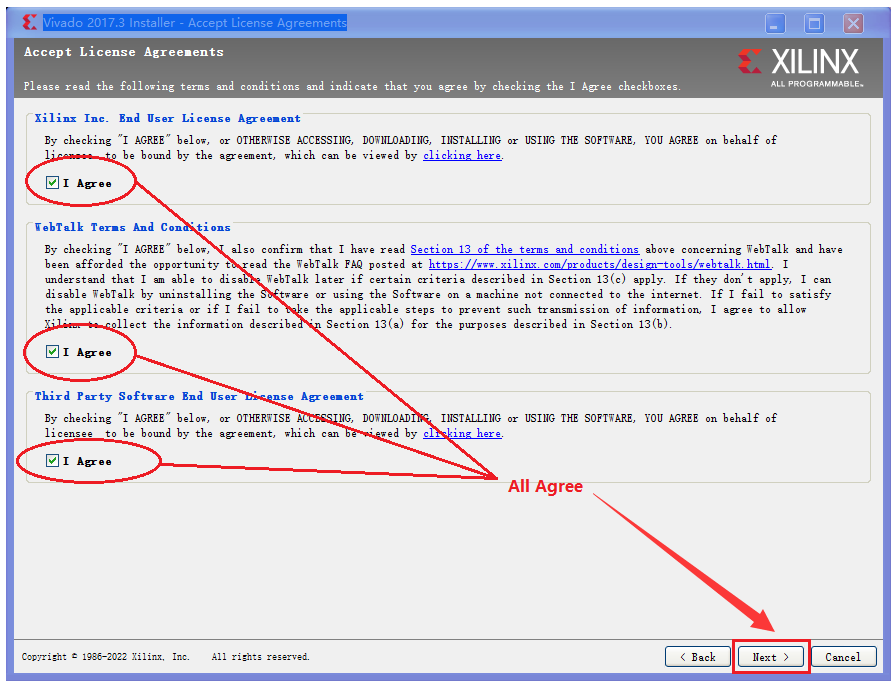

(12)勾选同意：这三个条款全部勾选后才能选择->Next

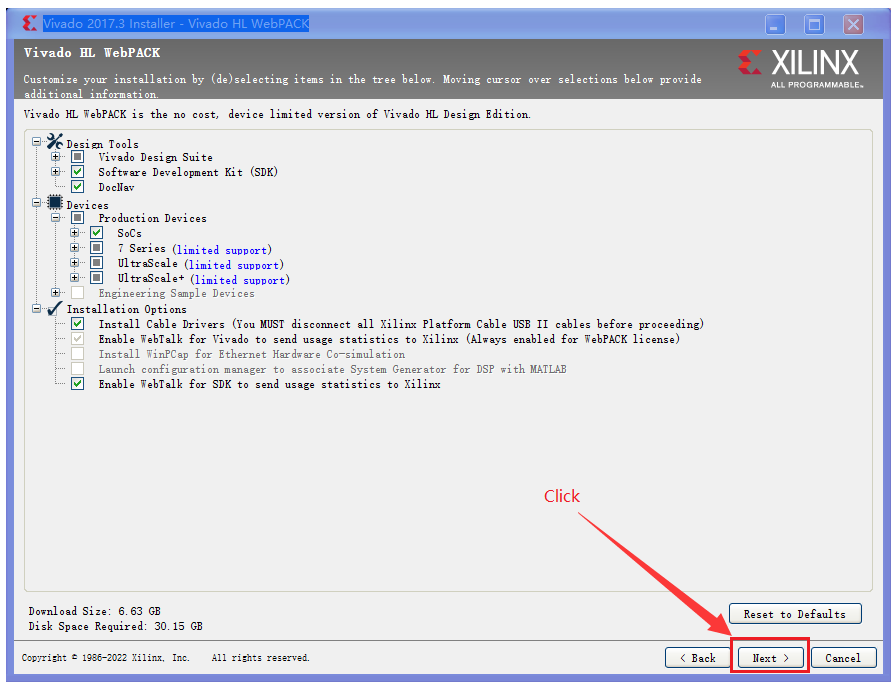

(12)选择版本：这里选择你需要的版本即可,建议WebPACK

(13)建议选择 HL design Edition,如果充裕的磁盘空间，建议全部勾选。

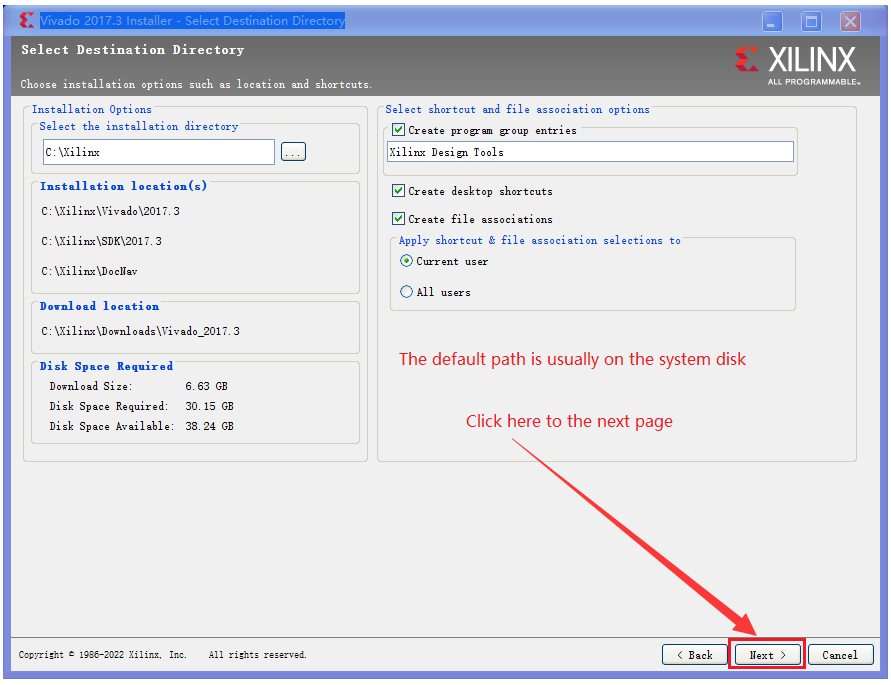

(14)选择安装路径：默认是安装在 C盘的，可以选择其他盘。

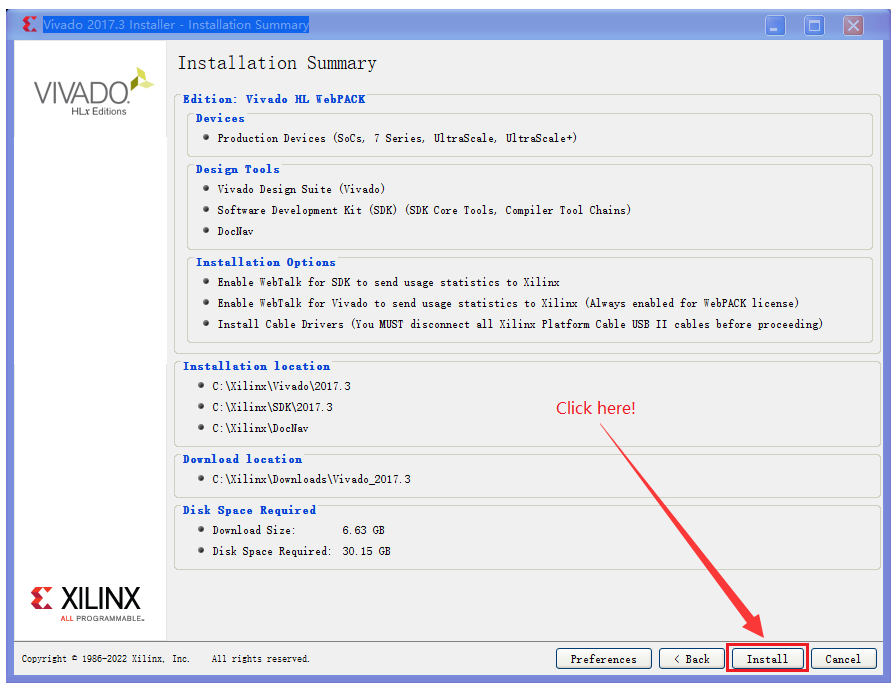

(15)点击 Install 安装：

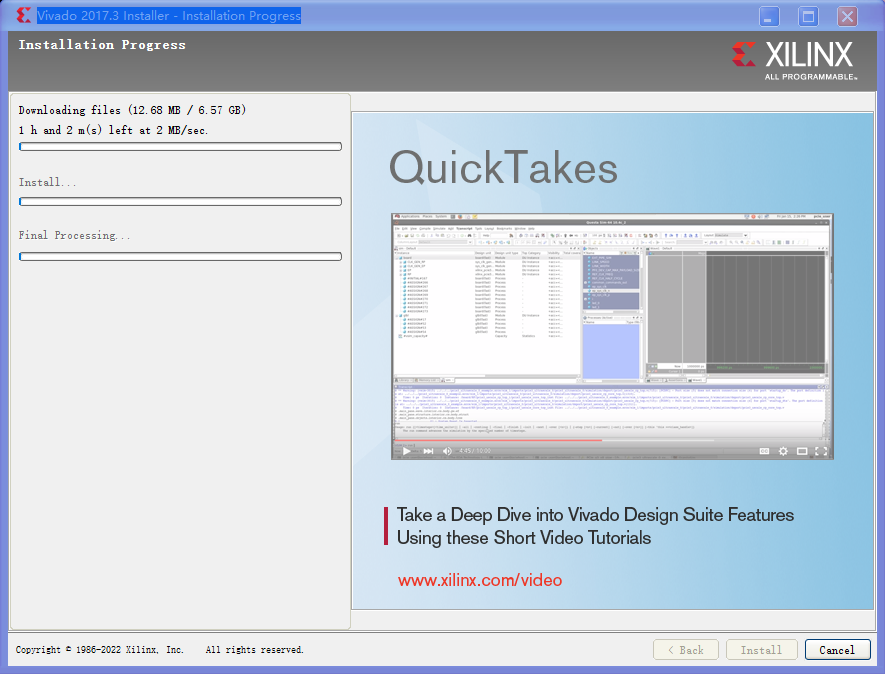

(16)等待软件安装完成

(17)安装完成后桌面上会生成 Vivado 的快捷方式，双击打开即可：

3.本地文件下载安装

有时候AMD的官网会很卡，经常加载不出页面。或者点击下载之后速度很慢，这时用本地文件进行安装会更省事。
后台回复vivado获取vivado 2018.3的安装包链接。

(1)下载安装包，解压后打开 Vivado 2018.3 安装包文件，运行 xsetup.exe 进行安装。

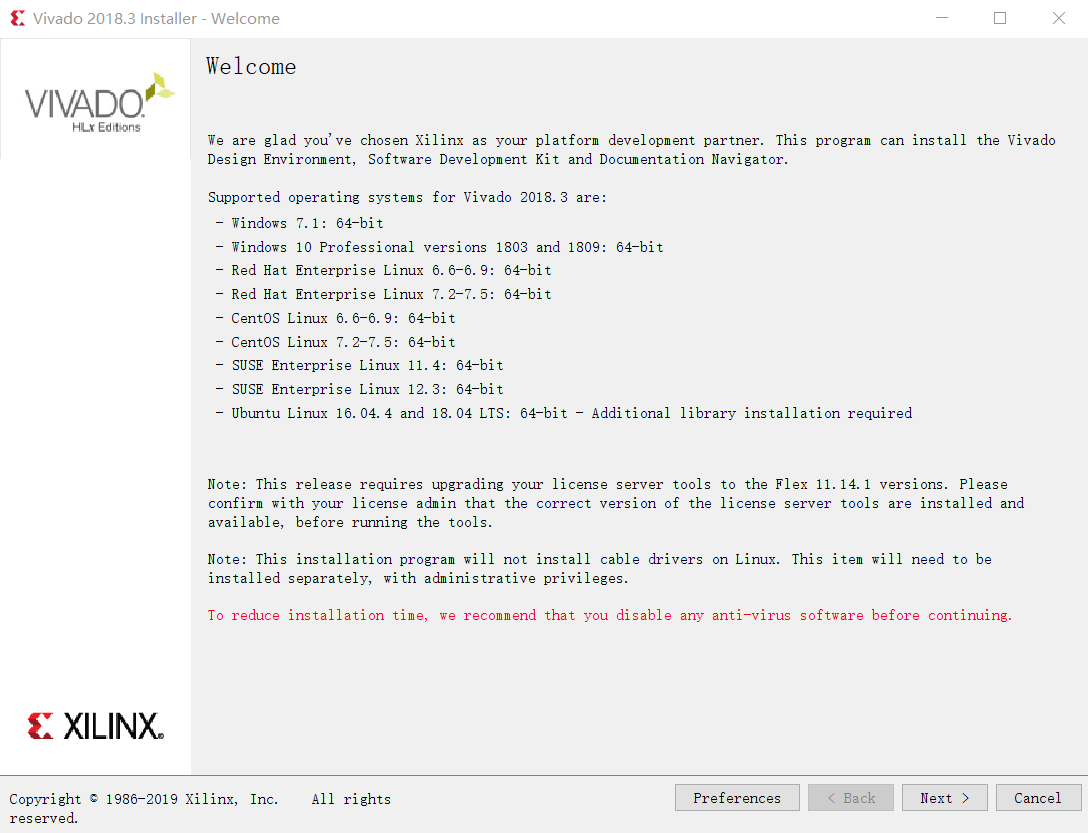

(2)弹出如下界面，可以看到 Vivado 2018.3 版本支持运行的系统有 Windows 7、Windows
10 专业版以及一些 Linux 系统。

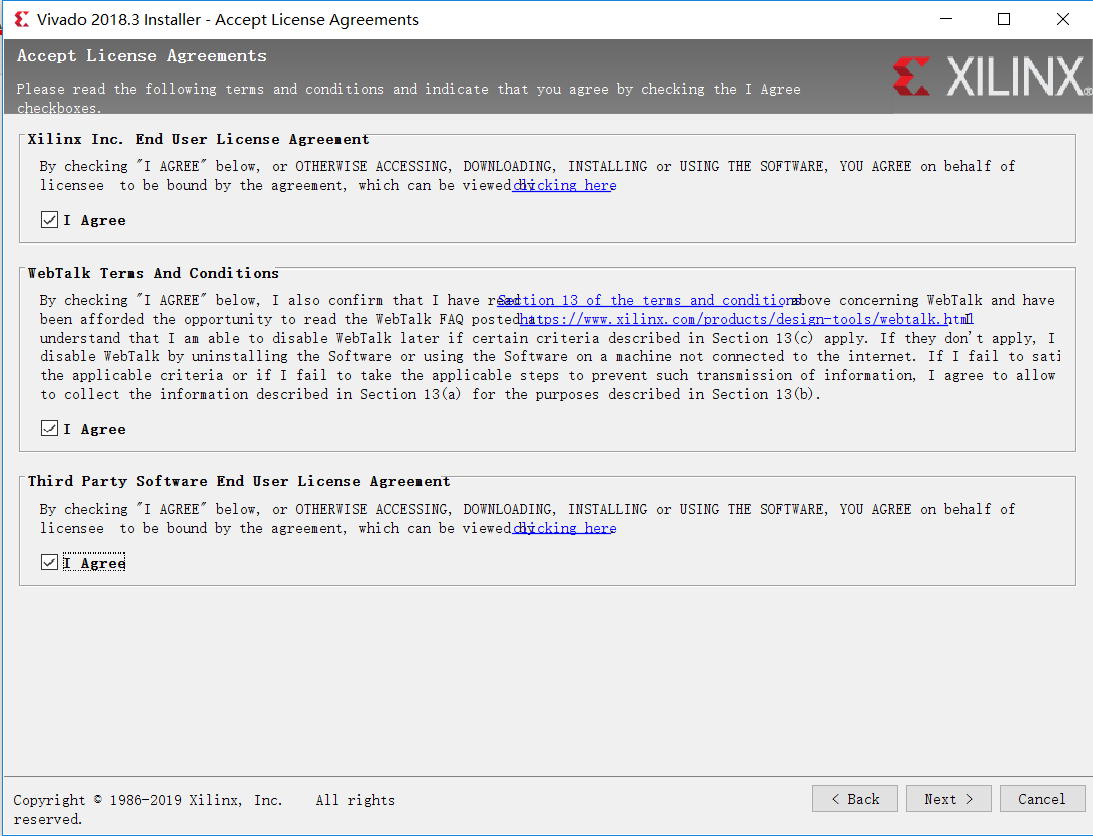

(3)点击 Next 出现协议，勾选 3 处地方的 “I Agree”,这里开始和Vivado Webpack安装基本一致

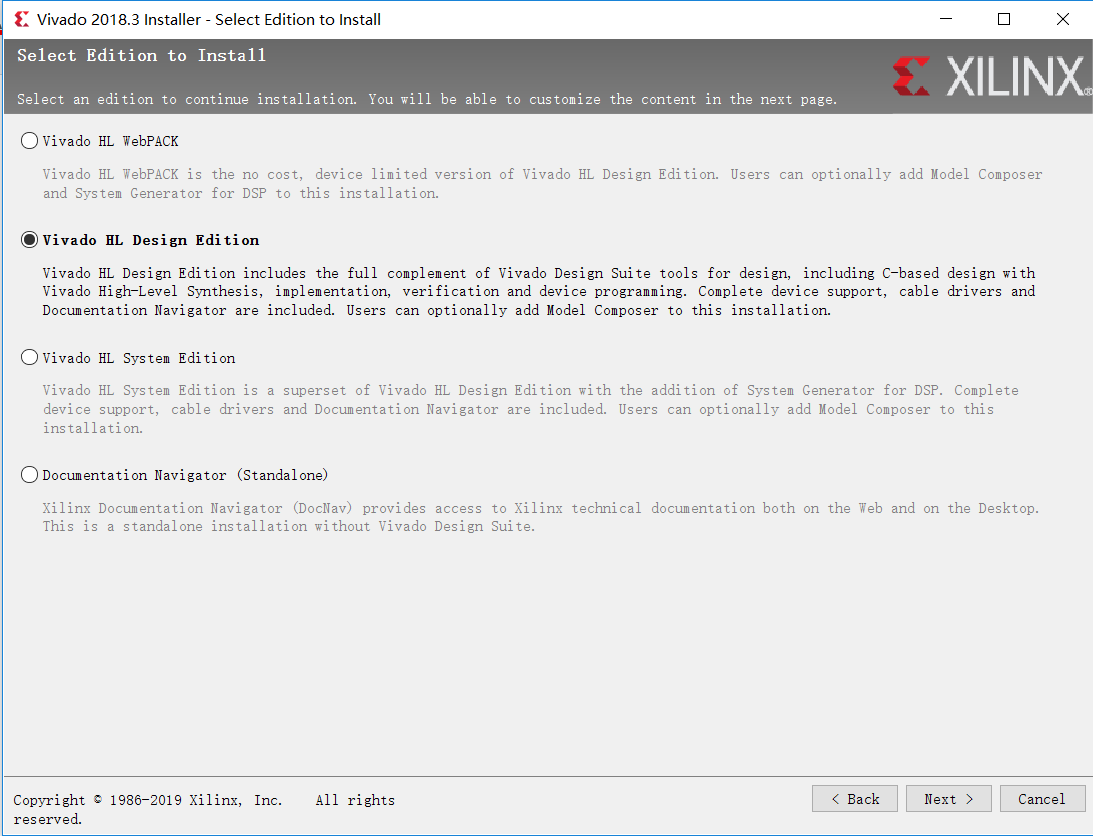

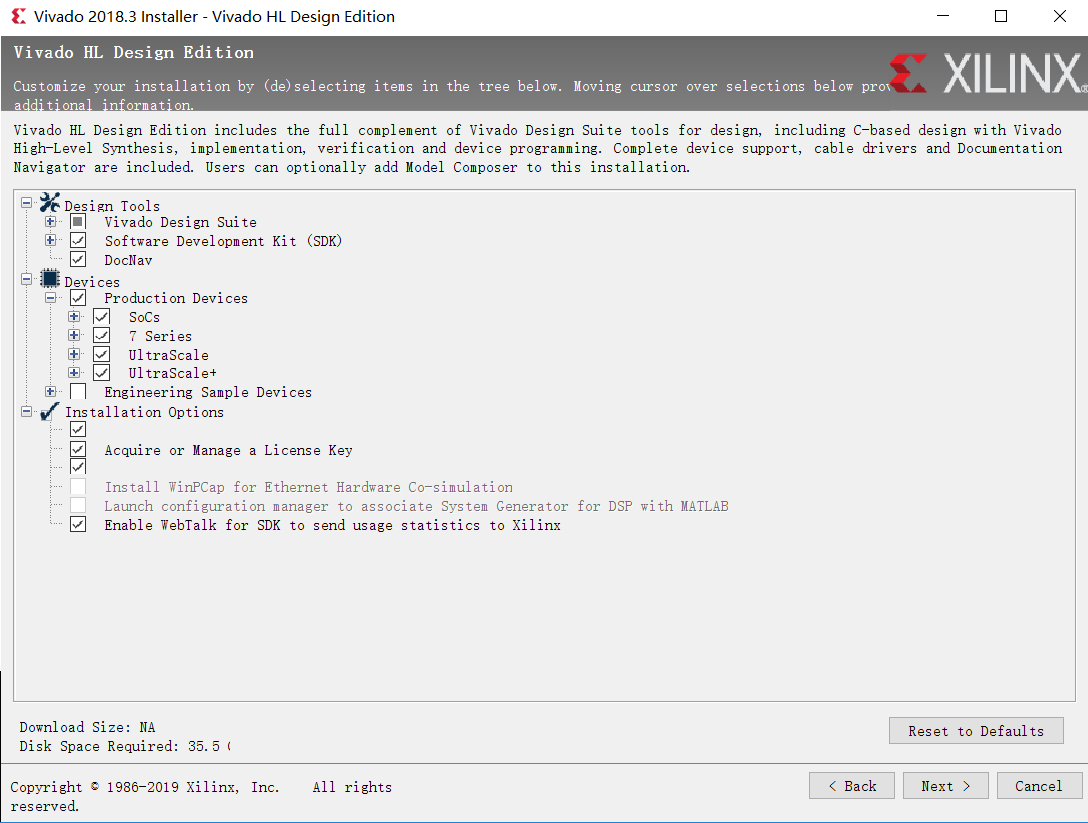

(4)点击 Next，选择要安装的组件，可多选，这里我们选择 Vivado HL Design Edition 和
Documentation Navigator（standalone）就可以，前者是 FPGA 开发需要的软件，后者是 Xilinx
各种文档手册查找的工具。

(5)点击 Next 选择要安装的一些工具组件，这里可以保持默认，也可以根据实际情况，选择当前要使用的器件就可以，可以节省软件安装时间。

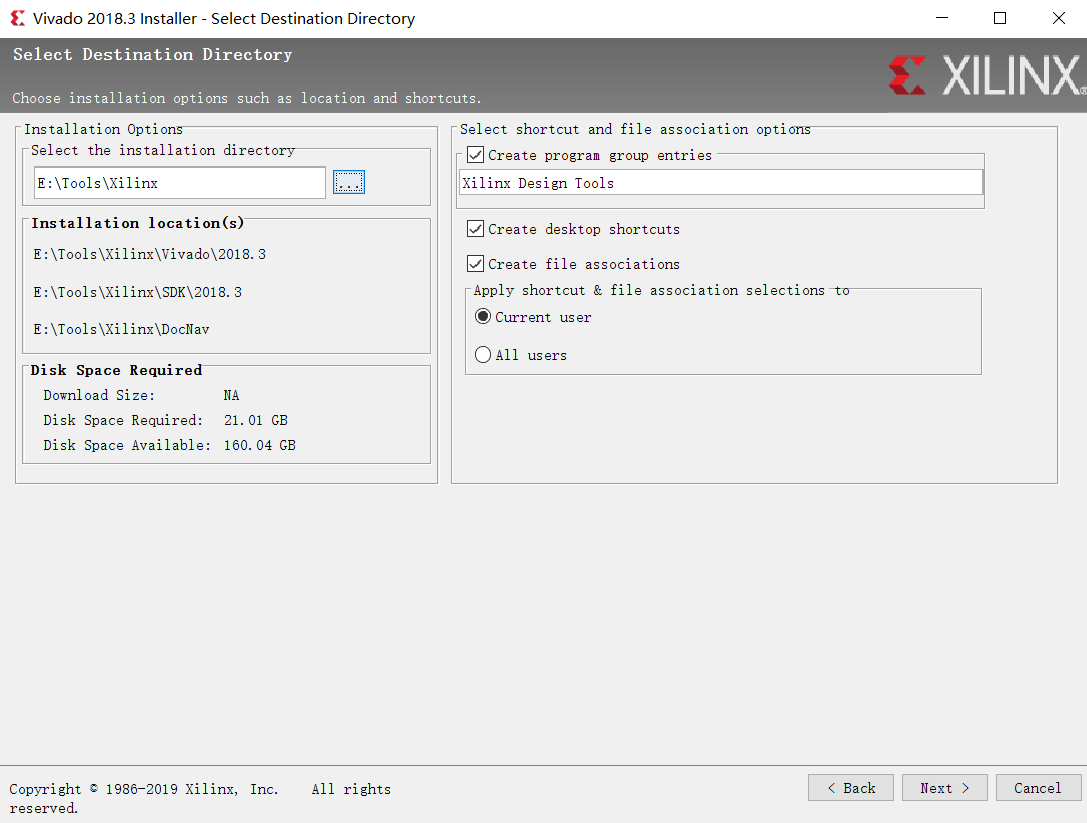

(6)点击 Next，选择要安装的目录，默认为“C:\Xilinx”，用户可以根据自己的实际情况
选择安装路径。这里自定义选择安装的目录为“D:\Tools\Xilinx”。注意，安装路径文件夹需要
是以英文命名的，路径不能含有中文。

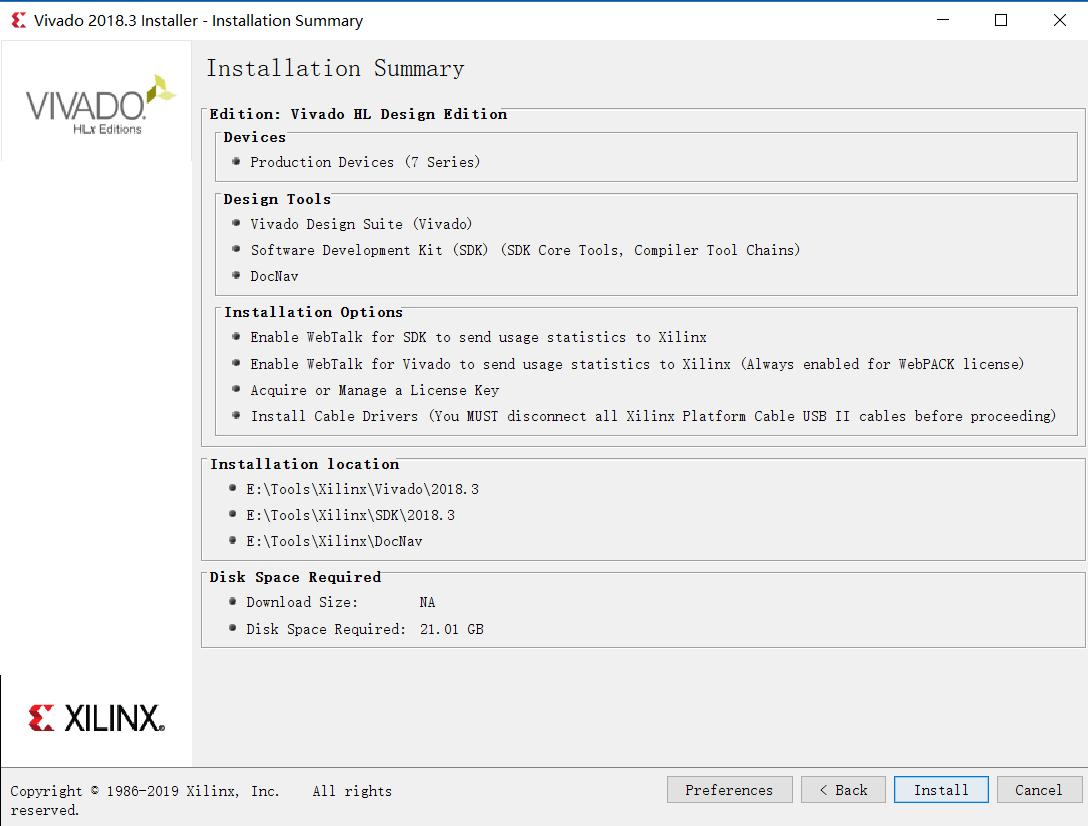

(7)点击 Next，进入 Installation Summary 界面。

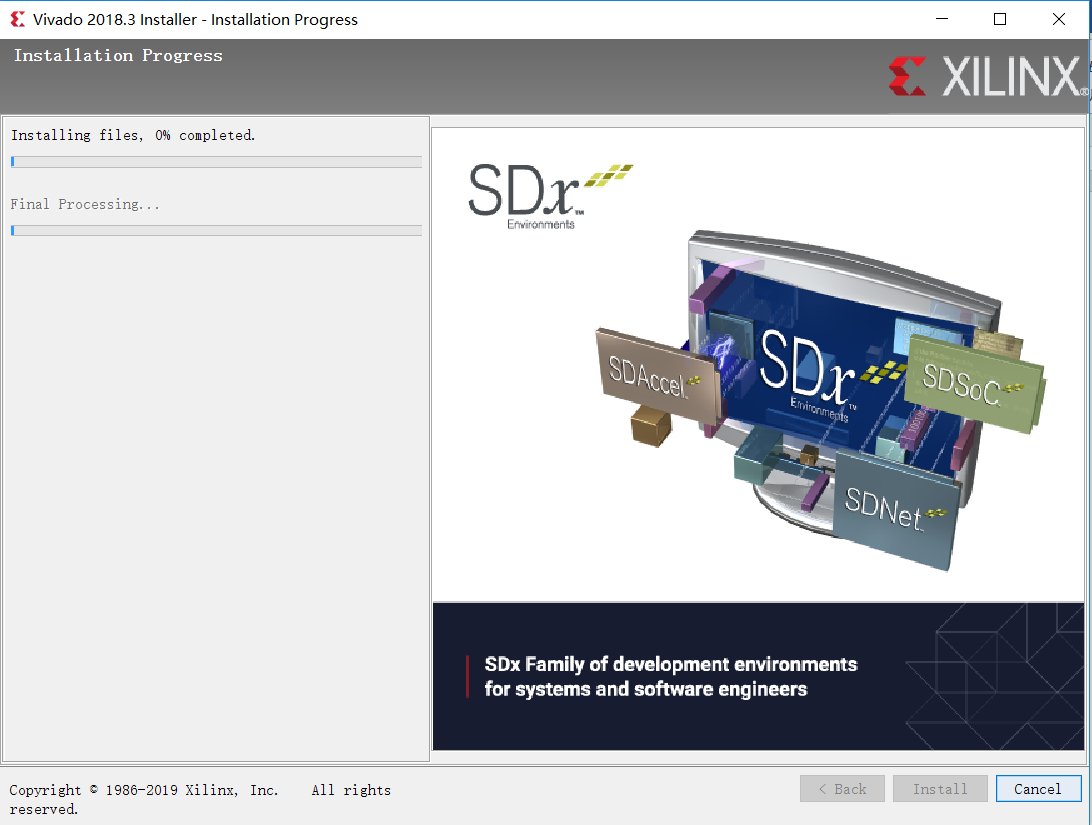

(8)点击 Install，进入安装过程，安装过程比较慢，这里需要等一段时间。

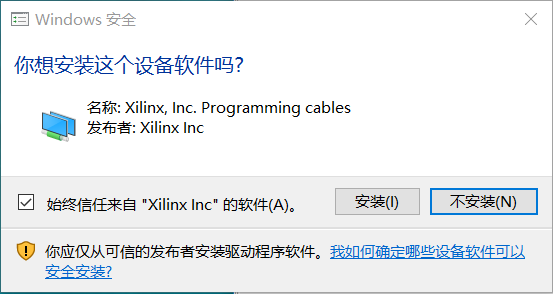

(9)安装过程会弹出下面的界面，这里是安装下载器驱动，点击安装。

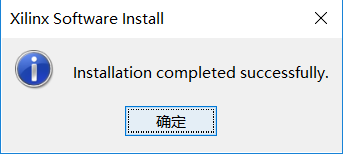

(10)安装完成，会弹出 Installation completed successfully，点击确认即可。

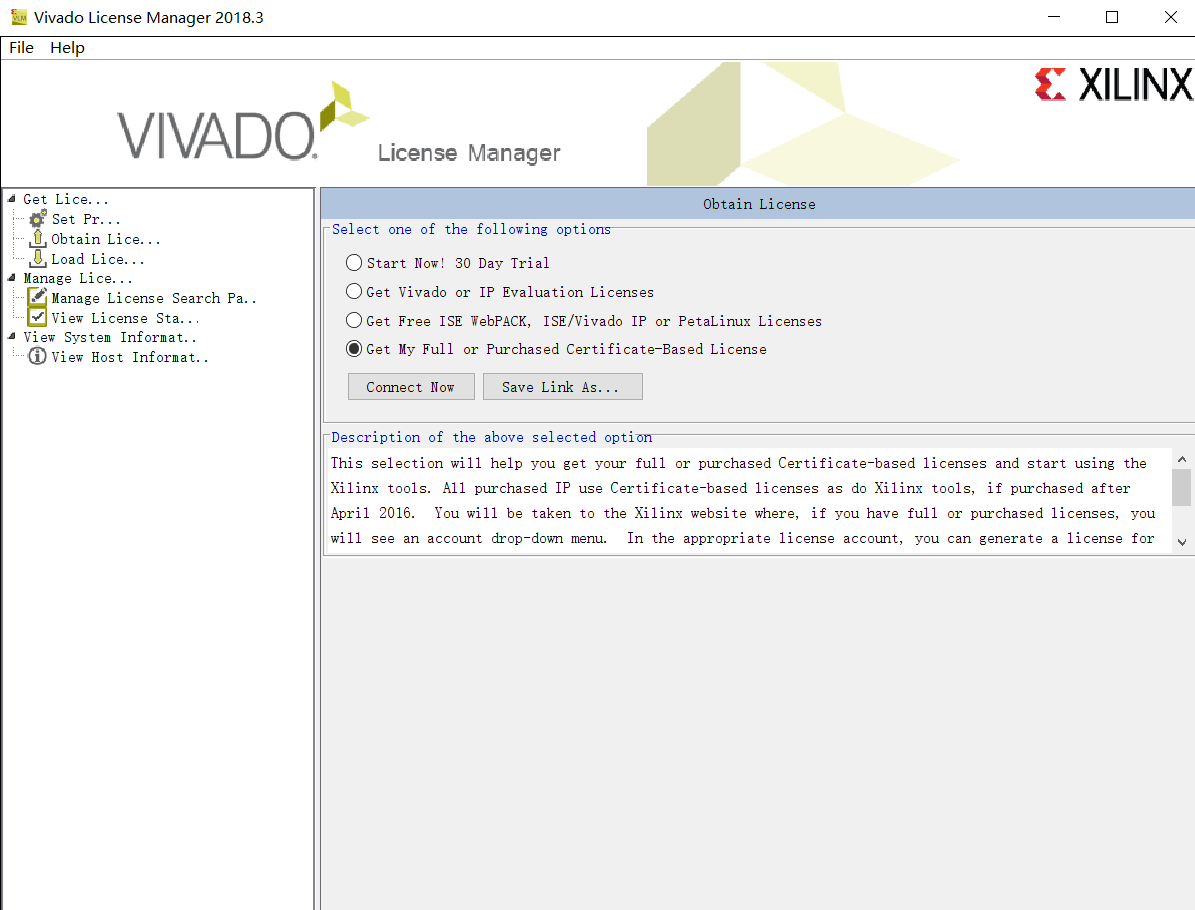

(11)安装完成会弹出 License Manager 窗口

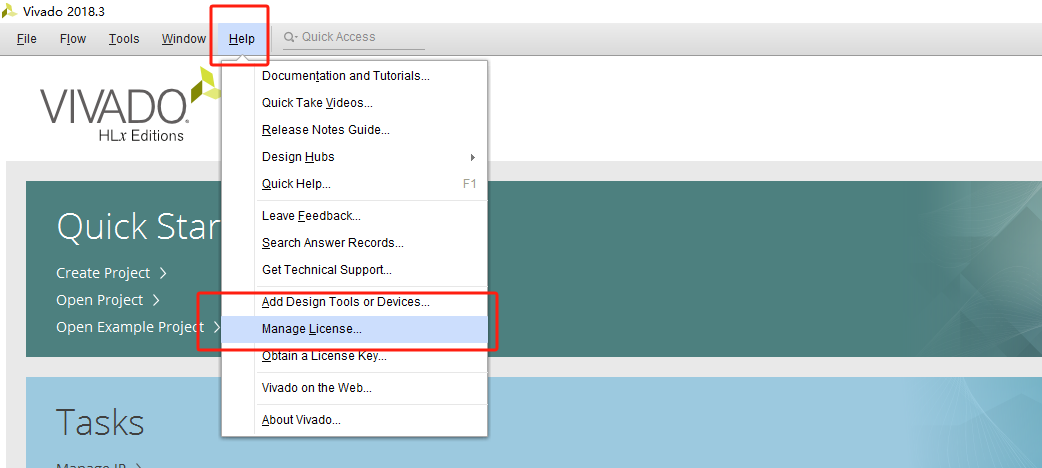

若是没有弹出，或者不小心关掉了，可以点击Help->Manager License打开

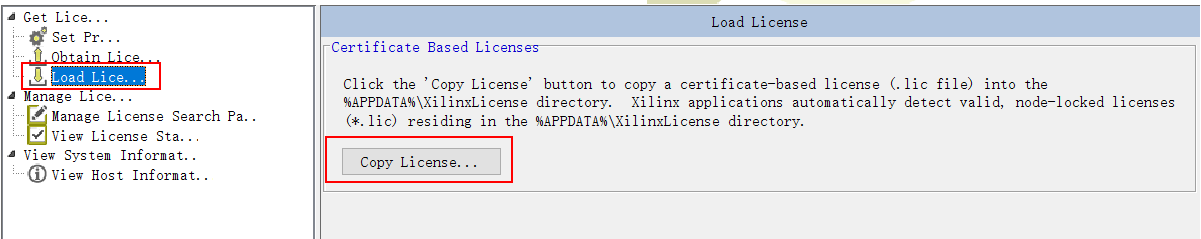

(12)选择点击 Load License。

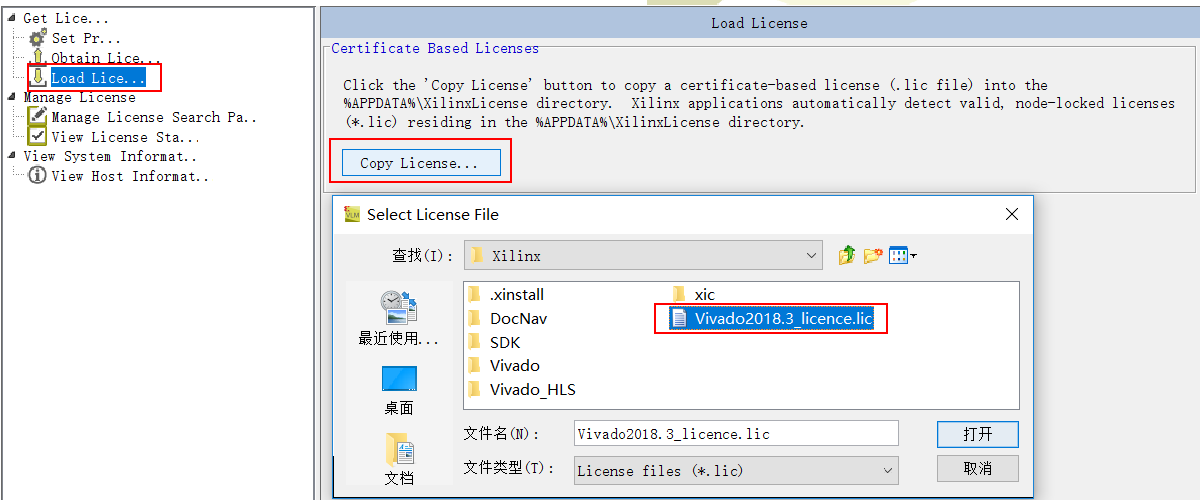

(13)右边窗口点击 Copy License…，弹出选择设置 License 文件存放的路径。

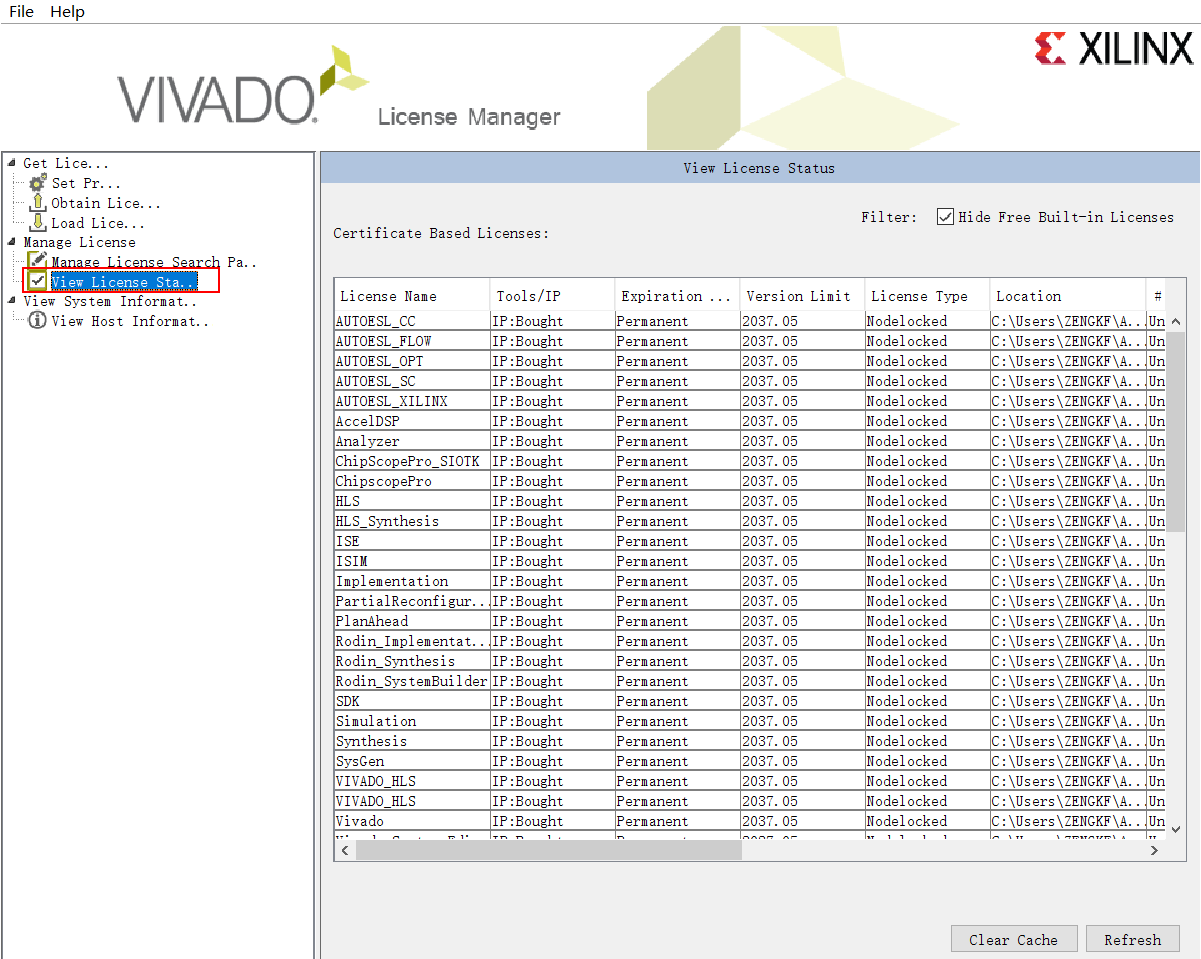

(14)点击左边窗口 View License State，可以看到右边窗口具体加载的一些 License 的情
况，如果这里是空的，说明 License 加载失败，返回到上一步骤重新加载 License。

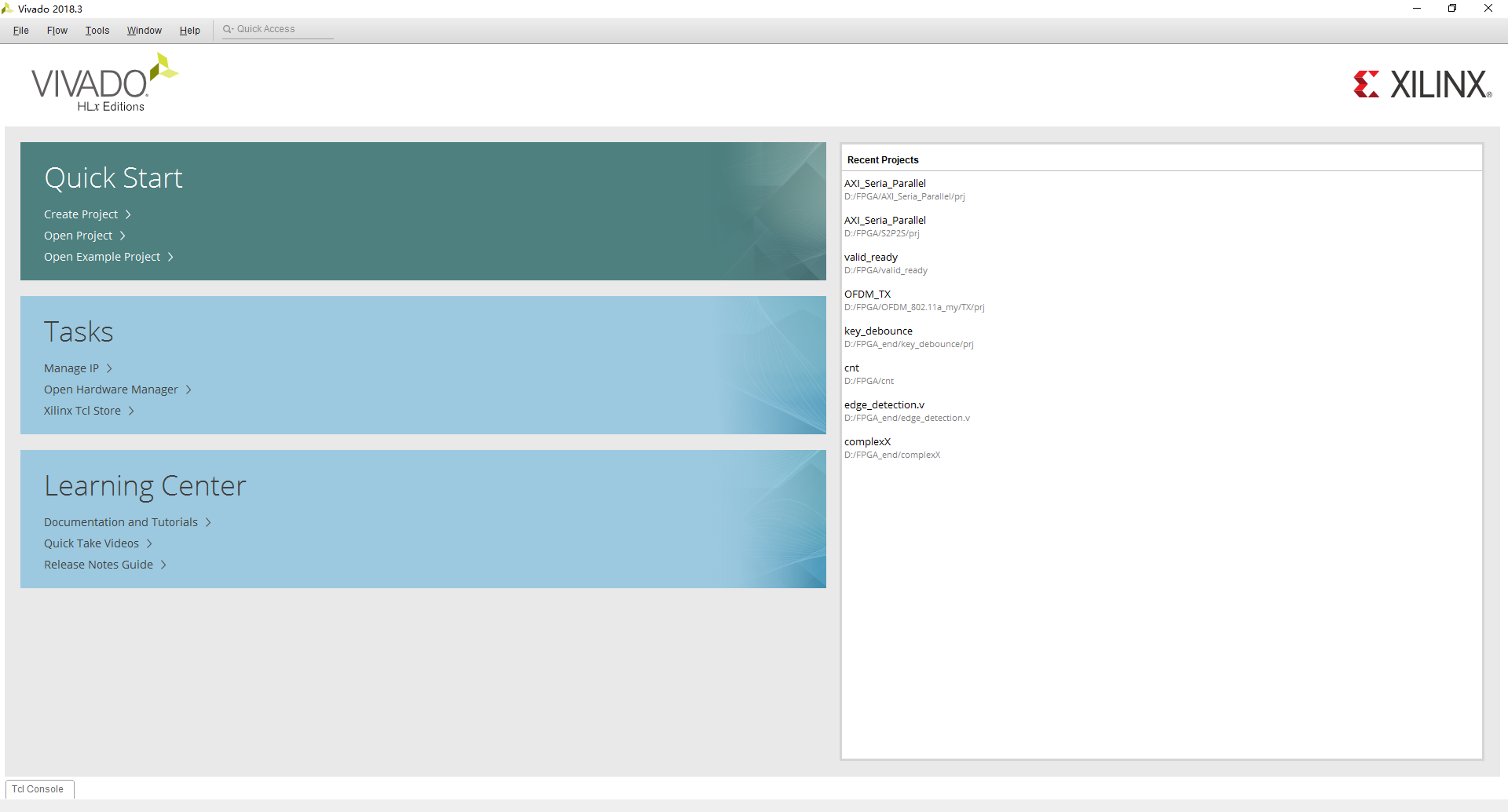

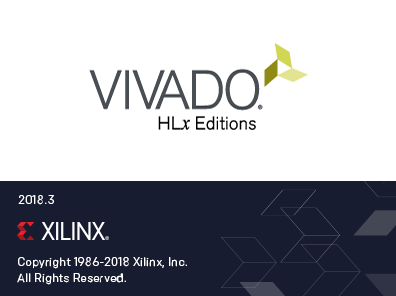

(15)到此，Vivado 软件安装及 License 的加载就完成了。双击桌面快捷方式，即可打开：
