ASME压力容器设计 - (5)内压球壳解析兼论计算软件开发

01

引言

本文以内压球壳为例,介绍ASME计算部分的基本步骤,详细介绍各输入输出数据,展示计算书的结构及样式。

02

计算输入

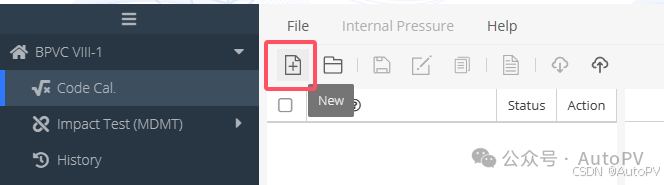

1、新建计算


输入名称(不能和历史名称重复),创建计算文件(自动保存至服务器,后续可以直接打开)。

计算文件创建后,自动带入主体数据 Main。

2、主体数据 Main

主体数据分三部分,如下所示:

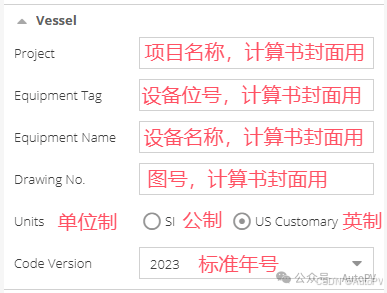

a) 设备信息 👇


注意:Units 单位修改,仅影响新增计算项的默认单位,已经存在的计算项数据单位不变。

由于公制材料和英制材料并不是严格对应,此处更改Units单位后,会将所有计算项的材料清空,软件有红色提示,需重新选择材料确认。

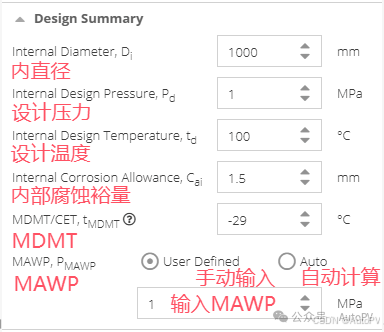

b) 主体设计参数 👇


单击单位,可以更改公制/英制,下不赘述。

此处MDMT仅作输入汇总用,程序不做计算。MDMT的处理逻辑详见下述文章:

ASME压力容器设计 - (2)MDMT冲击豁免

ASME压力容器设计 - (3)设计裕量对MDMT的降低作用

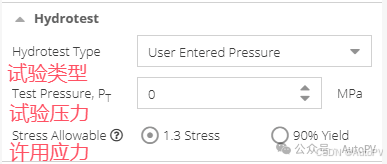

c) 水压试验 👇


水压试验类型支持如下几种:

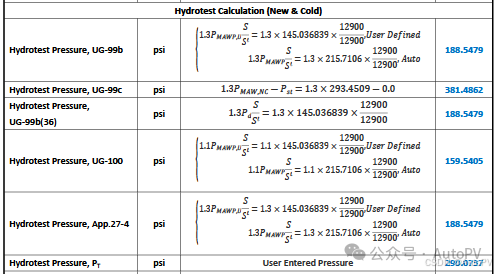

注:计算书中会计算并列出所有的试验压力(供参考使用),最终按照此处下拉框确定采用哪一个试验压力值。如下图所示:


3、零件数据

菜单中选择合适的计算项,单击输入名称(不能和已有的重复),添加到当前计算,可以无限添加计算项。

已经添加的计算项,双击名称可以修改。

以球壳为例,数据分两部分,如下所示:

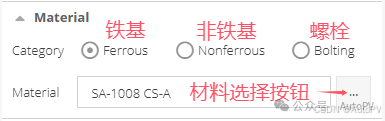

材料 👇

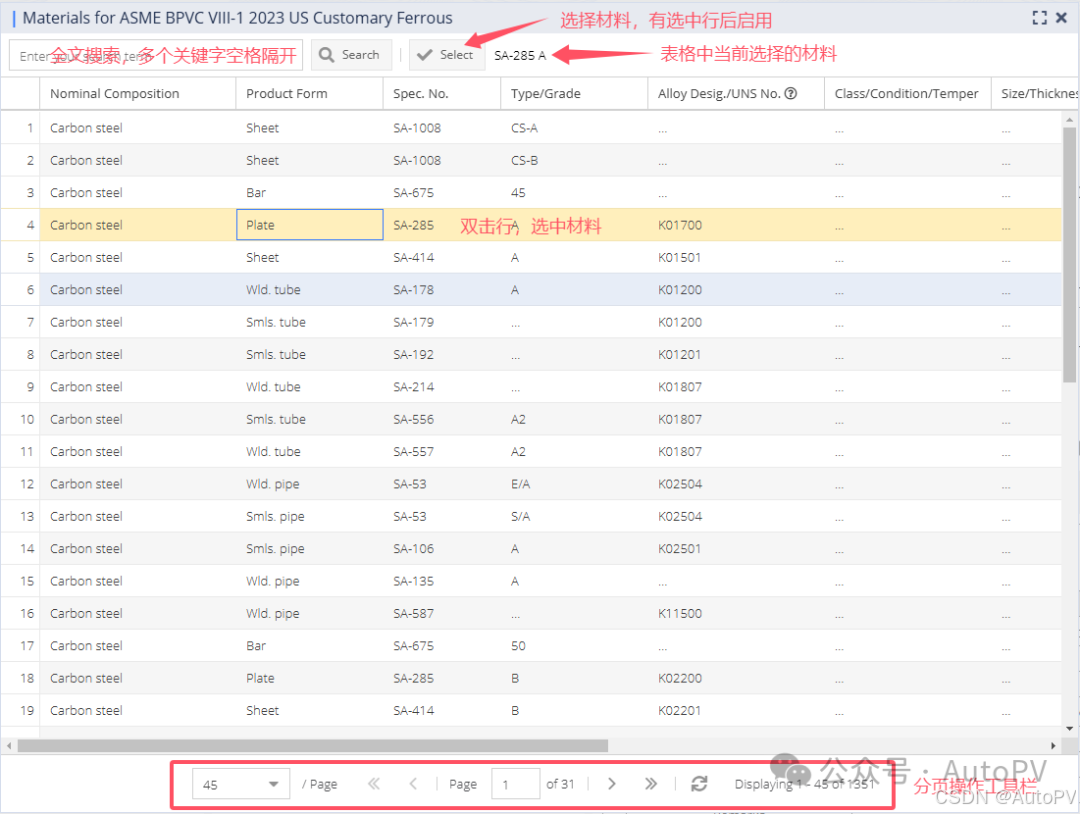

材料选择窗口 👇


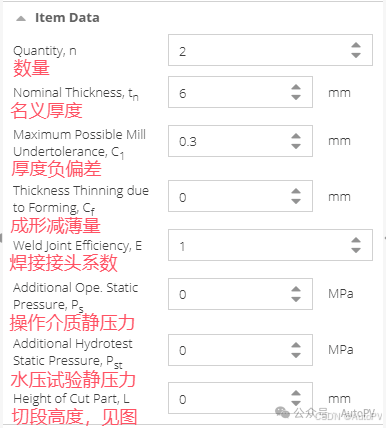

零件数据 👇


03

实时计算结果

实时计算:任何输入项的修改都会触发重新计算,以确保计算结果实时呈现。

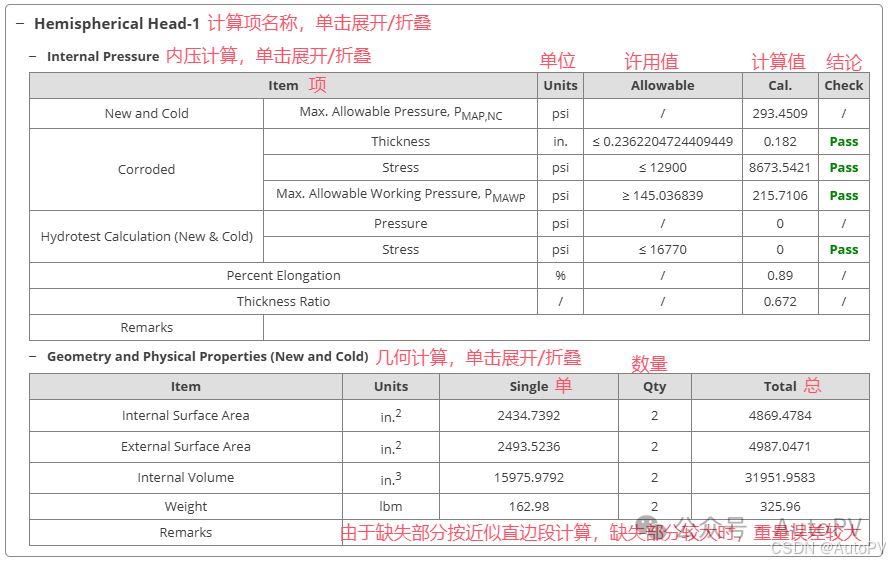

1、计算结果


2、合格判定

Pass:绿色,合格项。

Failed:红色,不合格项。

04

计算书样式

公网只支持下载PDF格式计算书,私有部署实例支持Word计算书下载。

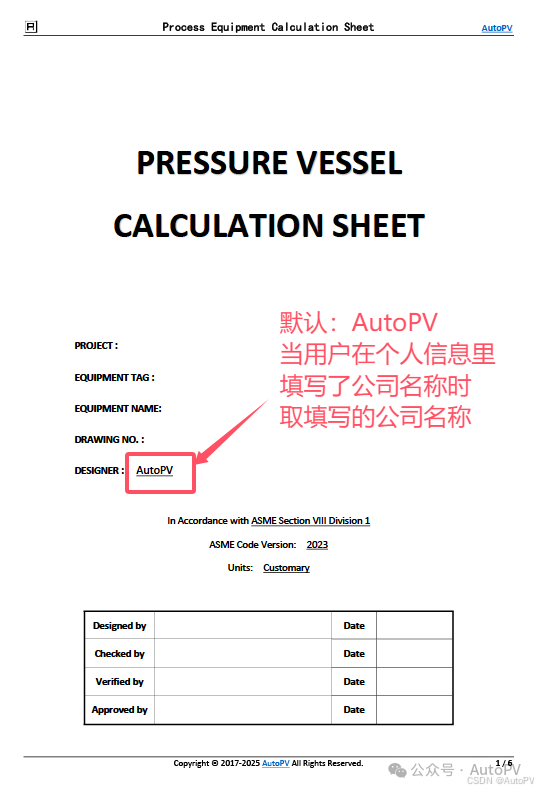

1、封面

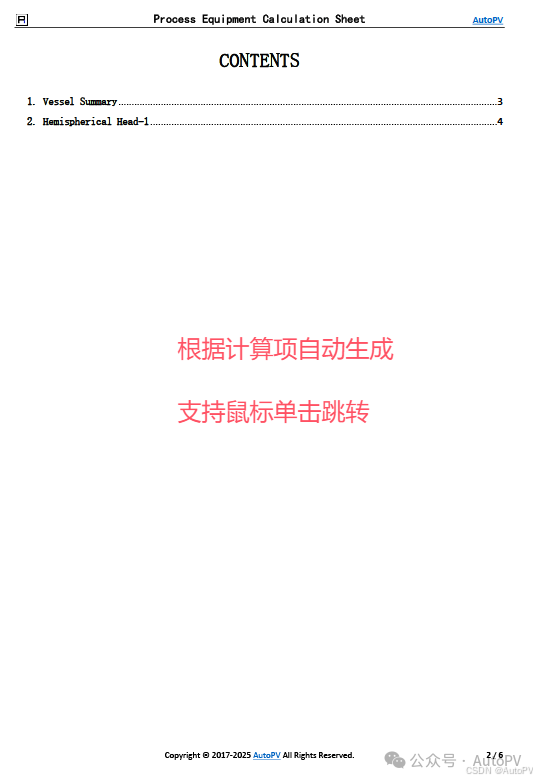

2、目录

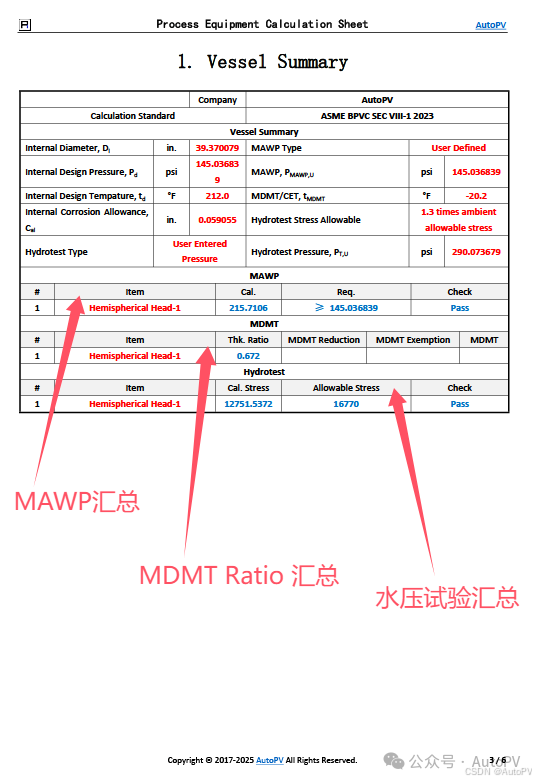

3、主体数据及汇总

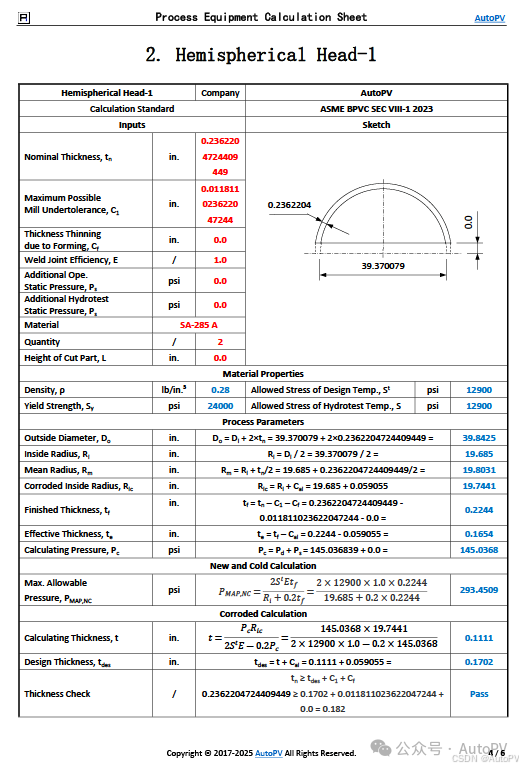

4、零部件计算页


👆 说明:红色为输入项,蓝色为程序生成的数据。计算内容包括:New and Cold 工况下的最大许用压力 Max Allowable Pressure,腐蚀 Corroded 工况下的计算厚度、设计厚度、MAWP及实际应力。

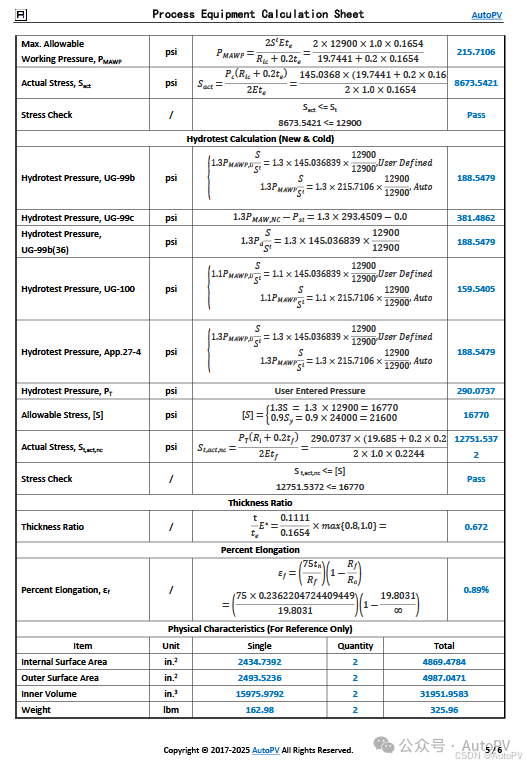

👆 本页计算项:

Hydrotest 水压试验:试验压力、实际应力。

Thickness Ratio 厚度比:根据设计裕量确定MDMT的降低值时要用到,详细介绍请参阅:ASME压力容器设计 - (3)设计裕量对MDMT的降低作用

Percent Elongation 成形变形率:当材料为板材(Plate、Sheet、Strip)时计算。

几何及物理特性:内表面积、外表面积、内容积、重量等。

05

软件如何使用

AutoPV采用B/S(浏览器/服务器)+C/S(客户端/服务器)架构,全部数据存储在服务器,用户无需安装,浏览器就可随时随地使用。

1.  公网使用

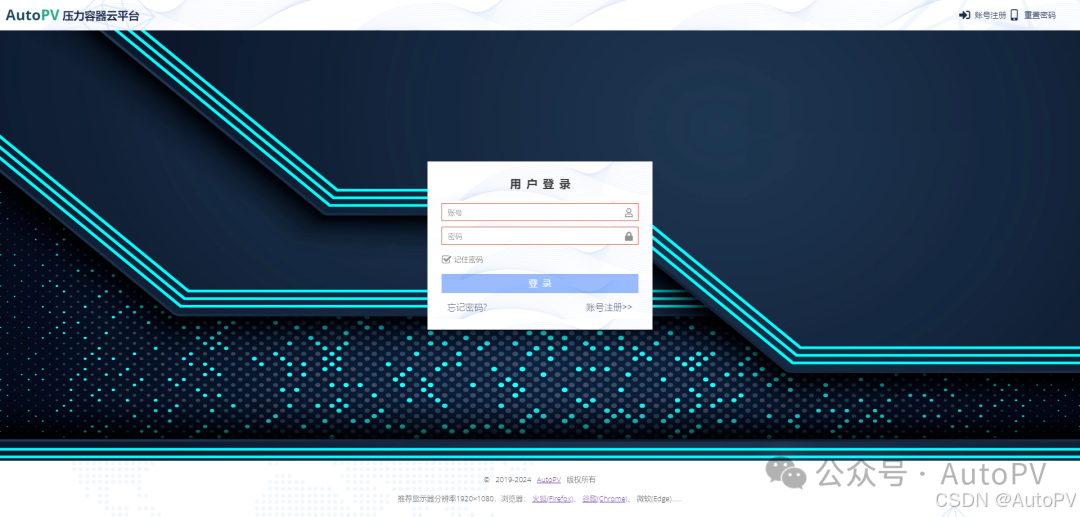

电脑浏览器访问 autopv.cn - 立即体验。没有账号的话用手机号注册。

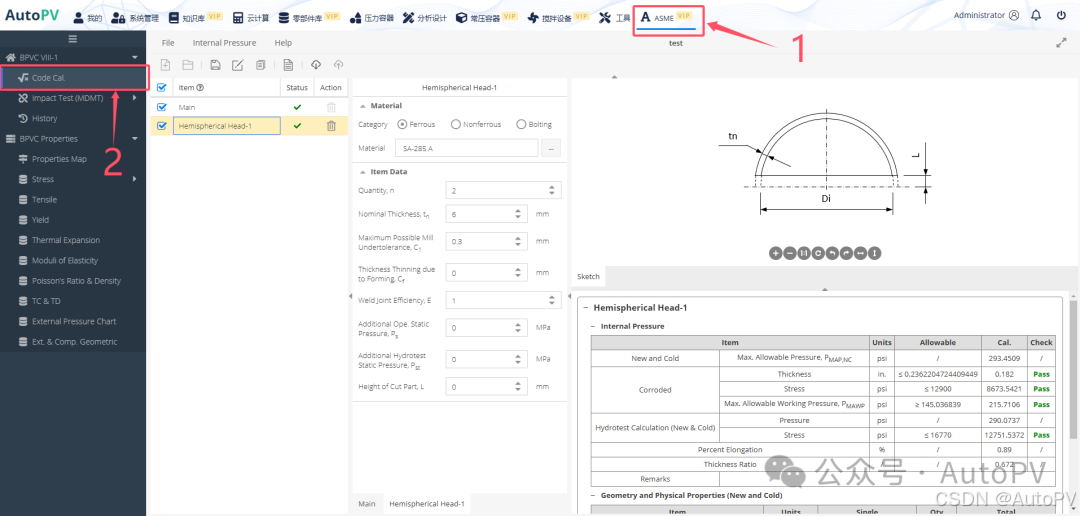

单击顶部 ASME 菜单 👇


2.  其他

无法访问外网的用户,可以:

■ 将 autopv.cn 域名加入网络白名单,或者

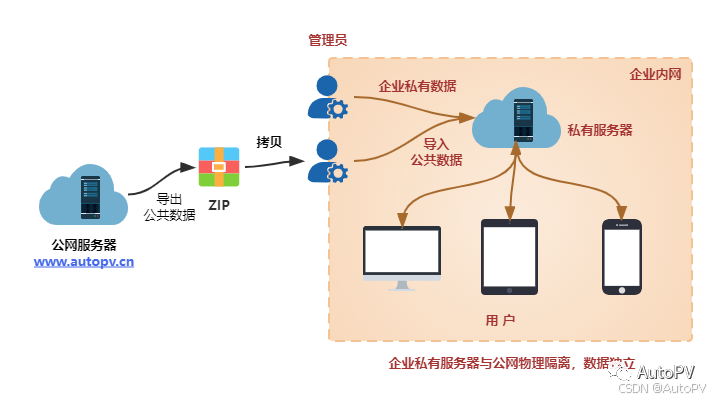

■ 企业内网私有部署:
