搅拌轴设计 - (1)导论

接前文：专业的搅拌设备(功率、桨、轴)设计软件

---

从本篇开始，我们新开一个专题：搅拌轴设计。

01引言

搅拌设备中的搅拌轴一般有刚性搅拌轴和柔性搅拌轴。

① 刚性搅拌轴

搅拌轴的工作转速（n）低于其自身临界转速（nk）的搅拌轴称刚性搅拌轴，刚性搅拌轴可用于任何介质之间的搅拌。

② 柔性搅拌轴

搅拌轴的工作转速（n）高于其自身临界转速（nk）的搅拌轴称柔性搅拌轴，柔性搅拌轴只能用于液体-液体、液体-固体之间的搅拌。

从结构上来说，搅拌轴又可分为两种：单跨轴和悬臂轴。

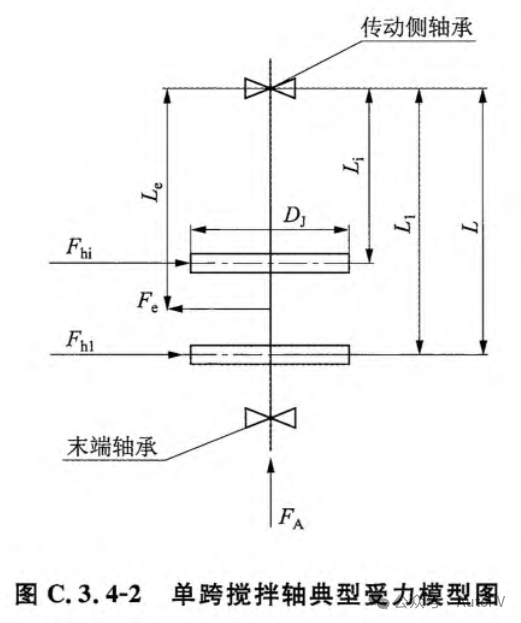

单跨轴 👇

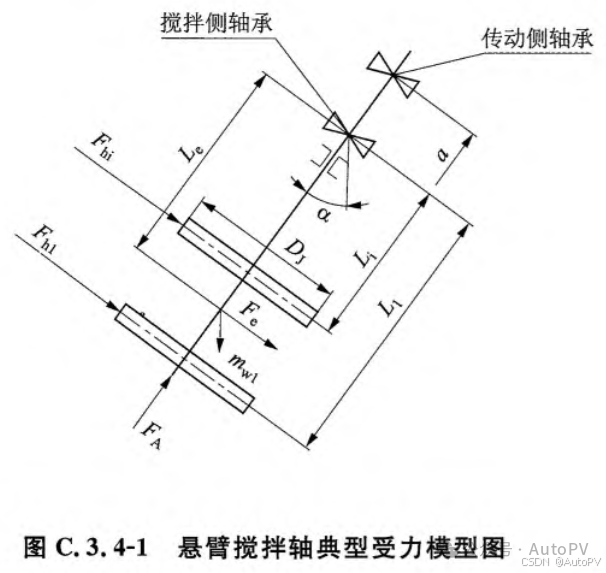

悬臂轴 👇

现行行业规范 HG/T 20569-2013《机械搅拌设备》、SH/T 3150-2016《石油化工搅拌器工程技术规范》等都有专门章节论述搅拌轴，可以具体参考。

AutoPV搅拌设备模块中关于搅拌轴设计的内容如下：

AutoPV搅拌设备模块中搅拌轴计算部分的编制依据是 HG/T 20569-2013《机械搅拌设备》。

本系列文章包括以下内容：

搅拌轴强度计算、搅拌轴临界转速（抗振）计算、搅拌轴扭转变形计算、搅拌轴径向位移校核、悬臂轴径向摆动量计算及轴封处许用径向位移计算等。

02软件如何使用？

AutoPV采用B/S(浏览器/服务器)+C/S(客户端/服务器)架构，全部数据存储在服务器，用户无需安装，浏览器就可随时随地使用。

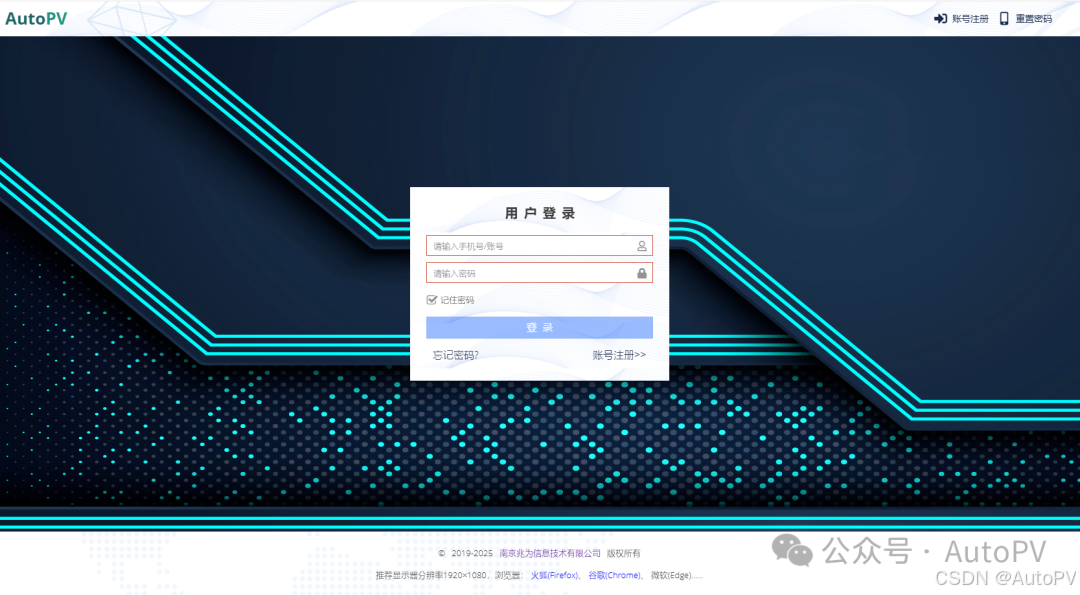

电脑浏览器访问 autopv.cn - 立即体验，没有账号的话用手机号注册。

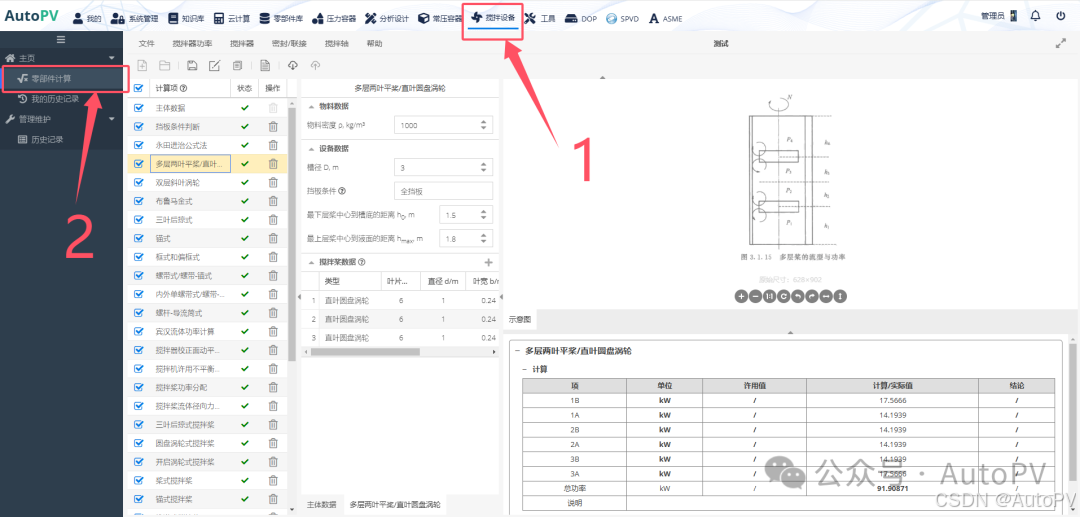

单击顶部 [搅拌设备] 菜单 👇

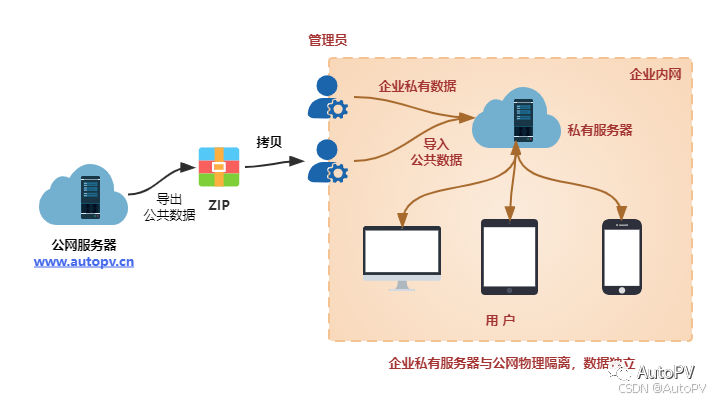

无法访问的用户，可以将 autopv.cn 域名加入网络白名单，或者企业内网私有部署：
