搅拌器(桨)功率计算 - (1)导论

接前文：专业的搅拌设备(功率、桨、轴)设计软件

---

01

引言

搅拌是一种广泛应用的单元操作，可用于流动混合、传质传热、化学反应及搅拌脱挥等用途。

具有一定结构形状的设备中装有一定物性的液体，用一定型式的搅拌器以一定转速进行搅拌时，将对液体做功并使之发生流动，这时为使搅拌器连续运转所需要的功率就是搅拌器功率。

显然，搅拌器功率与搅拌器的几何参数、搅拌设备的几何参数、物料的物性参数和搅拌器的运转参数等相关。

搅拌功率特征数Np是搅拌器最基本的特性参数之一。搅拌功率P按下式计算。

P = Np×ρ×N³×d⁵

Np —— 功率特征数

ρ —— 介质密度

N —— 转速

d —— 叶轮直径

由于密度ρ、转速N和叶轮直径d三个参数容易求得，故计算搅拌功率的关键是求出功率特征数Np。

影响搅拌功率P的主要因素有以下四种：

① 有关搅拌叶轮的因素，如叶轮直径d、叶宽b、叶片倾斜角θ、转速N、单个叶轮上的叶片数np和叶轮离槽底高度C等。

② 有关搅拌设备的因素，如槽形、槽径D、液深H、挡板数nb、挡板宽Wb。

③ 有关被搅液体的因素，如液体的密度ρ、黏度μ。

④ 重力加速度g。

在湍流状态下，搅拌设备中有否挡板、挡板的数量及宽度等都对搅拌功率的影响甚大，对于在搅拌设备中常用的直立式平挡板，可用挡板系数Kb来反映挡板安装情况对搅拌功率的影响，挡板系数Kb的定义为：

Wb —— 挡板宽度

nb —— 挡板数

当Kb小于0.35时，随挡板系数的增大，搅拌功率增大；而当Kb大于0.35时，则随挡板系数的增大，搅拌功率反而降低。故把Kb=0.35的情况，称作全挡板条件。

本系列文章将以AutoPV开发的搅拌设计软件为例，详细介绍各种搅拌器、搅拌桨的功率计算方法。

本系列文章内容包括：

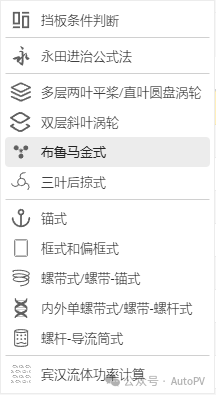

设备挡板条件判断、永田进治法计算搅拌器功率、多层两叶平桨/直叶圆盘涡轮功率计算、双层斜叶涡轮功率计算、布鲁马金式搅拌器功率计算、三叶后掠式搅拌器功率计算、锚式搅拌桨功率计算、框式（偏框）搅拌器功率计算、螺带式/螺带-锚式搅拌器功率计算、内外螺带功率计算、螺带-螺杆功率计算、螺杆-导流筒式功率计算、宾汉流体功率计算等。

02

软件如何使用？

AutoPV采用B/S(浏览器/服务器)+C/S(客户端/服务器)架构，全部数据存储在服务器，用户无需安装，浏览器就可随时随地使用。

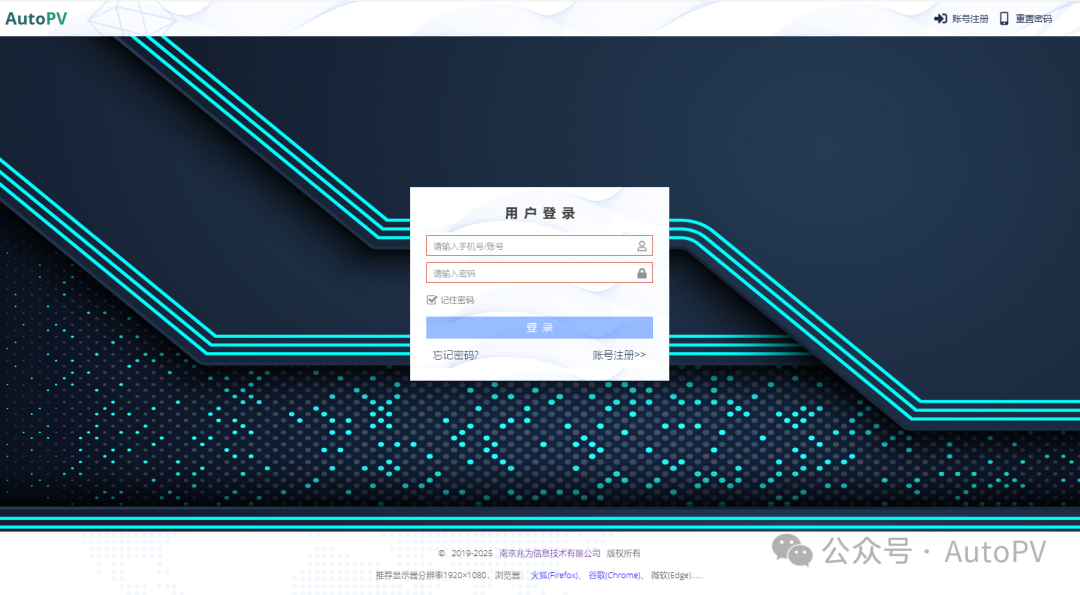

电脑浏览器访问 autopv.cn - 立即体验，没有账号的话用手机号注册。

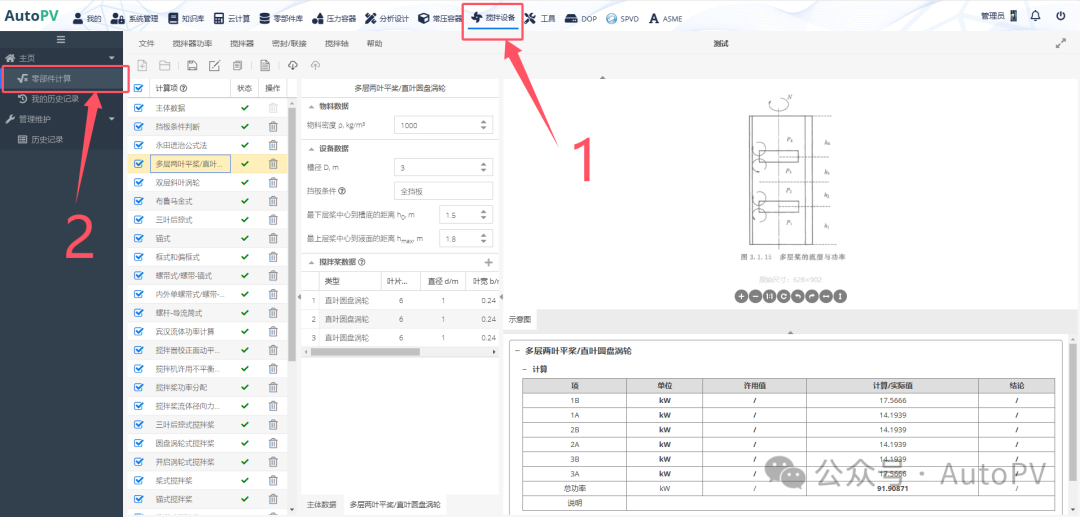

单击顶部 [搅拌设备] 菜单 👇

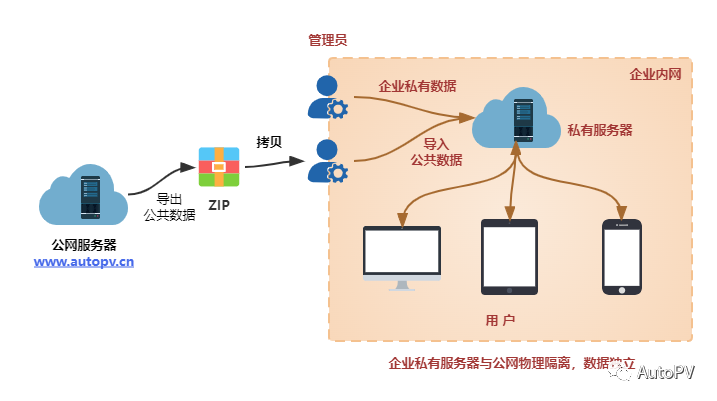

无法访问的用户，可以将 autopv.cn 域名加入网络白名单，或者企业内网私有部署：
