搅拌器设计 - (3)搅拌桨功率分配计算

接前文：搅拌器设计 - (2)许用不平衡力矩计算

---

继搅拌功率计算系列、搅拌轴设计系列、搅拌桨-轴密封设计系列、搅拌桨-轴连接设计系列文章之后，新开一个专题系列：搅拌器设计。

搅拌器设计系列文章主要包括：偏心距/不平衡力矩计算、搅拌桨功率分配、流体径向力计算以及各种搅拌桨的强度计算：三叶后掠式、圆盘涡轮式、开启涡轮式、桨式、锚式、推进式及框式搅拌器。

本文是第三篇：搅拌桨功率分配计算。

01引言

在已知搅拌轴功率的情况下，当搅拌轴上有若干个型式相同仅直径不同的搅拌桨，而又没有每个搅拌桨的搅拌功率数据时，可按下述计算每个搅拌桨的设计功率。

1 对于转速较低的搅拌桨（如锚式搅拌桨、框式搅拌桨及门框式搅拌桨等），每个搅拌桨的设计功率应按下式计算：

2 对于转速较高的搅拌桨（如直叶或斜叶双桨式搅拌桨、推进式搅拌桨、三叶后掠式搅拌桨、直叶、斜叶、弯叶开启涡轮搅拌桨及直叶、斜叶、弯叶圆盘涡轮搅拌桨等），每个搅拌桨的设计功率应按下式计算：

上述二式中：

Pqi —— 每个搅拌桨的设计功率(kW)；

Ps —— 搅拌轴功率，由工艺过程确定(kW)；

DJi —— 第i个搅拌桨直径(mm)。

02数据输入

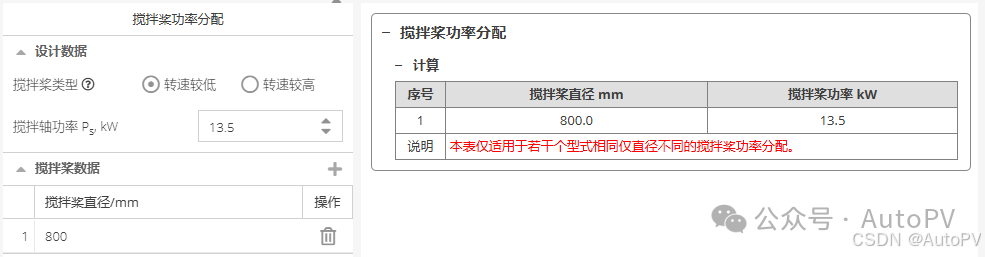

程序界面 👇

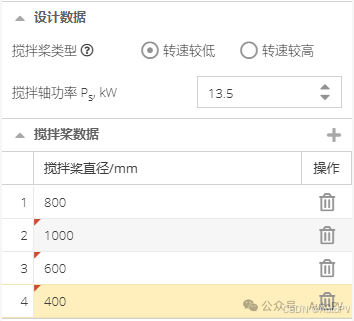

设计参数 👇

搅拌桨类型：

转速较低：锚式搅拌桨、框式搅拌桨、门框式搅拌桨等。

转速较高：直叶或斜叶双浆式搅拌桨、推进式搅拌桨、三叶后掠式搅拌桨、直叶、斜叶、弯叶开启涡轮搅拌桨及直叶、斜叶、弯叶圆盘涡轮搅拌桨等。

搅拌桨数据：支持添加任意多个搅拌桨，双击可以修改搅拌桨直径。

来源：HG/T 20569-2013 附录 C.4.3。

03计算结果及计算书

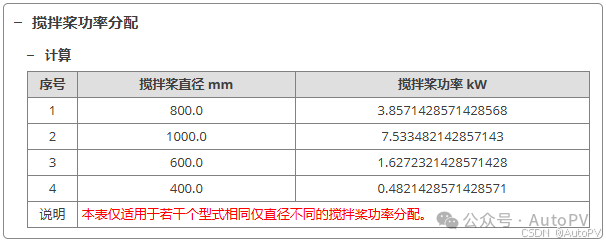

实时计算结果 👇

包含各搅拌桨的功率分配计算结果。

注：输入数据变化后，程序会自动重新计算，保证结果实时性。

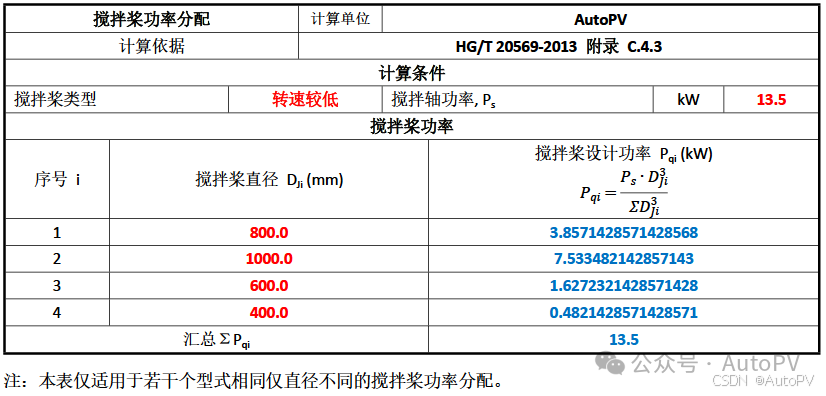

计算书 👇

注：公网会员支持下载PDF格式计算书，私有部署实例支持下载Word格式计算书。

04软件如何使用？

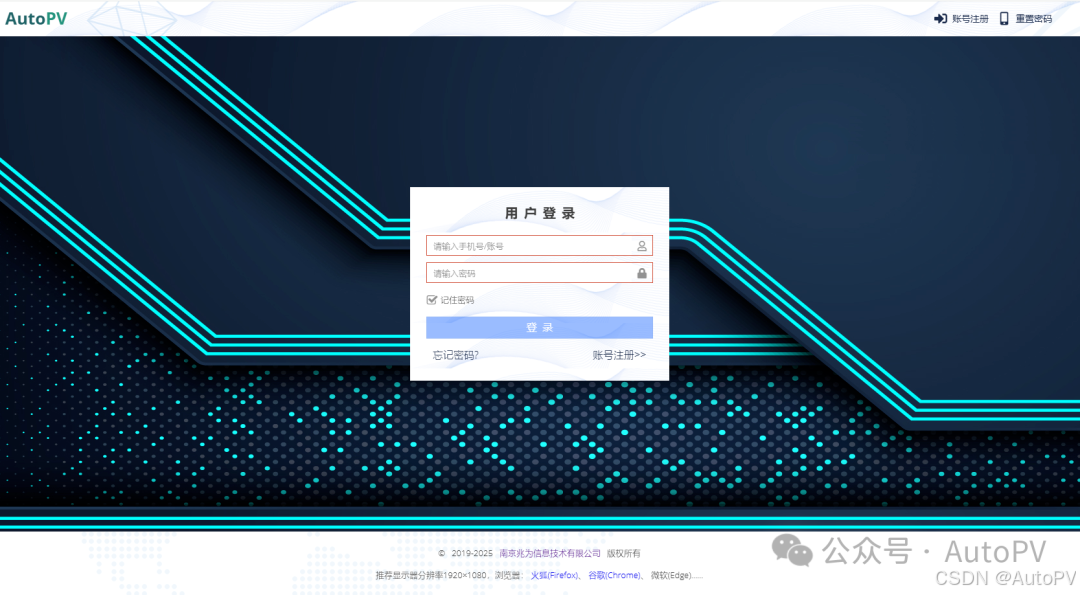

电脑浏览器访问 autopv.cn - 立即体验，没有账号的话用手机号注册。

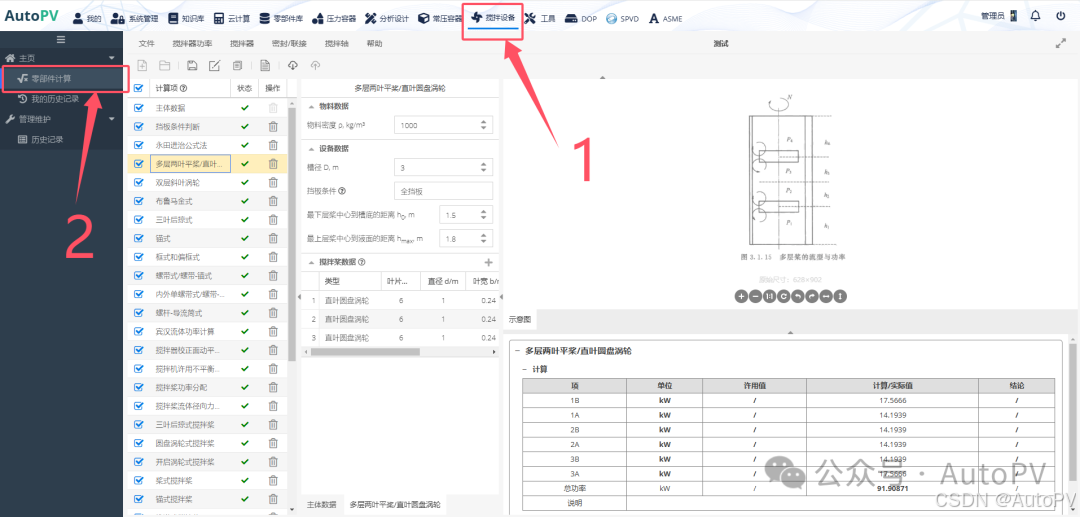

单击顶部 [搅拌设备] 菜单 👇

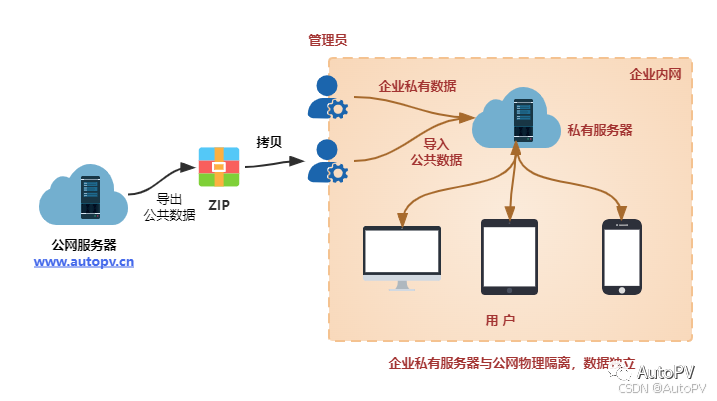

无法访问的用户，可以将 autopv.cn 域名加入网络白名单，或者企业内网私有部署：
