文章目录：

一：软件下载安装

1.下载安装

1.1 开发软件

2.辅助软件

2.主控板

二：基础

1.LED

2.传感器

3.智能小车

三：学习资源

一：软件下载安装

1.下载安装

1.1 开发软件

Arduino IDE代码编程软件：Arduino - Home——>software——>点击Downloads

                                                                      ——>Windows Win 10 and newer, 64 bits——>JUST DOWNLOAD

 米思齐Mixly图形化编程软件（Arduino AVR）：Let's Mixly!——>软件平台——>Mixly官方版——>Mixly2.0 RC4发布

                                                                                              ——>点击Mixly2.0 RC4下载——>双击一键更新并等待

Mind+模块可视化编程软件：Mind+编程在线、Mind+图形化编程软件官网

添加arduino：mind+软件左下角——>点击扩展——>主控板——>选择arduino uno


连接
     第一步：用连接线连接arduino和电脑
     第二步：mind+软件上面——>连接设备——>一键安装串口驱动
     第三步：在连接设备下面会出现相应的标识串口号
     第四步：选择这个串口号
     第五步：扩展——>主控板——>选择arduino uno

     右键我的电脑——>管理——>设备管理器——>端口——>下面查看串口号


使用：设置为上传模式——>程序写好上传到设备
      积木块拖拽的形式（但会自动生成代码）

2.辅助软件

ch341ser串口驱动

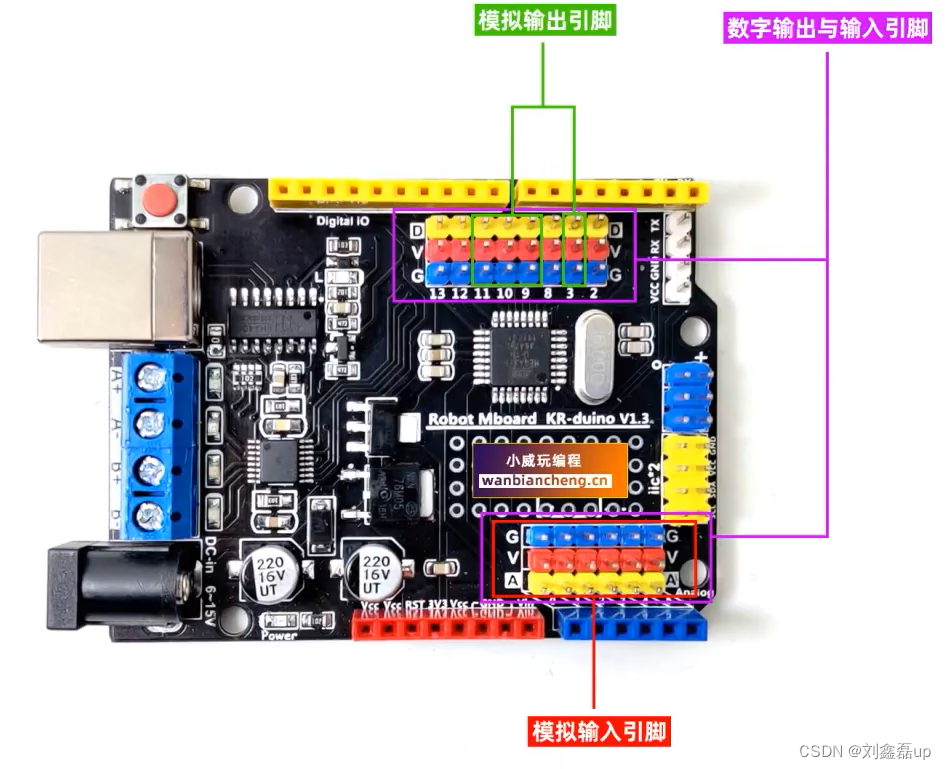

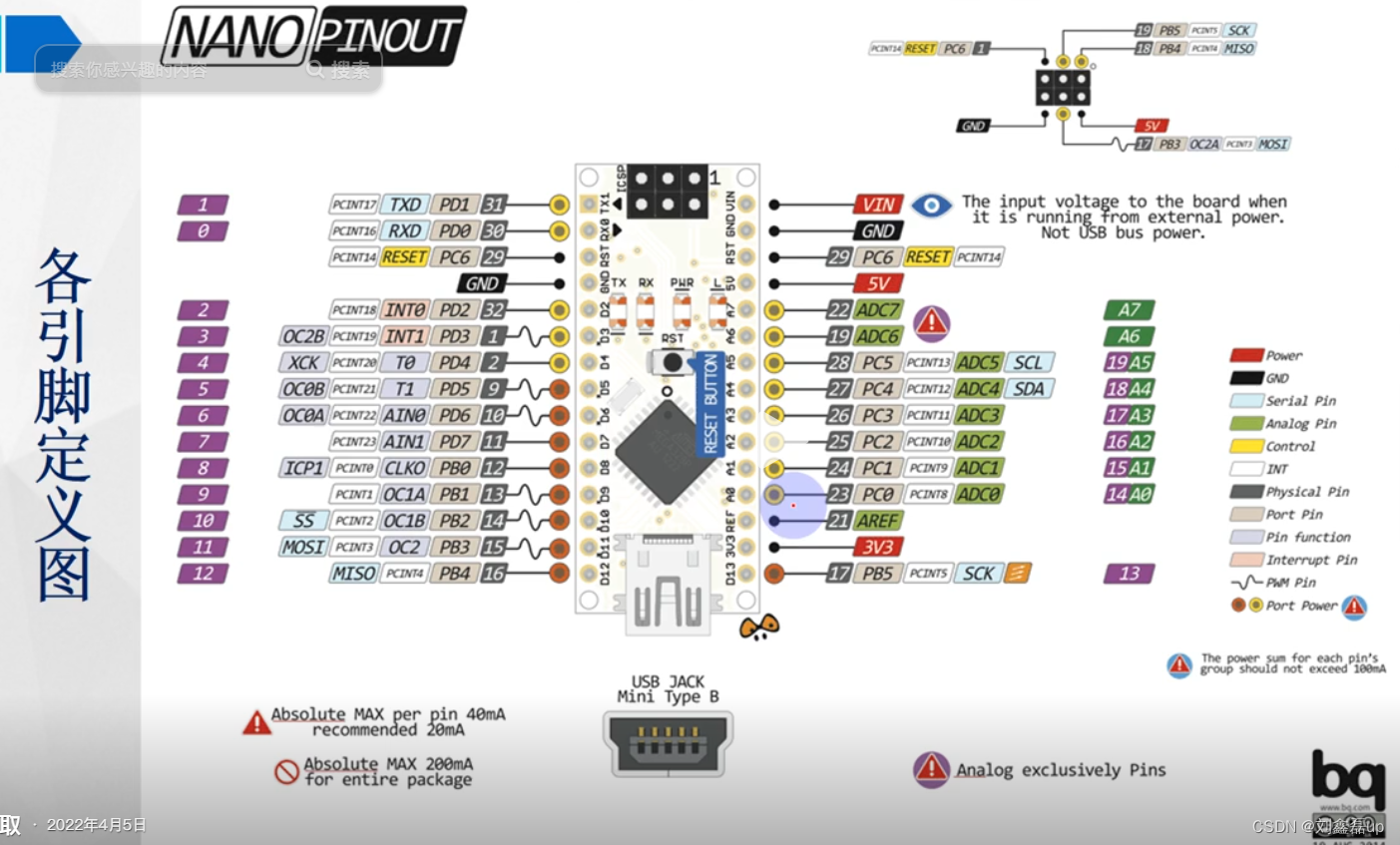

2.主控板

二：基础

1.LED

高低电平：5v 0v；默认是高电平

数字量的输入引脚：开关

模拟输入输出引脚：强度
    操作的：输出
    感应的：输入
    屏幕显示：侧面

2.传感器

主要是接口的连接要对

单色LED
双色LED
三色LED
七彩闪烁灯
RGB灯
激光传感器
触摸传感器：扩展——>传感器——>数字触摸传感器
磁性传感器
无源蜂鸣器
光电传感器
电位器
LCD显示屏：扩展——>显示器——>LCD1602模块
温度传感器：扩展——>传感器——>ds18B20温度传感器
声音传感器
亮度传感器：亮度越高输出的值越低
火焰传感器：火越大输出的值越小
烟雾传感器
按钮开关：扩展——>传感器——>数字大按钮模块
舵机：扩展——>执行器——>舵机模块
      设置初始角度
温湿度传感器：扩展——>传感器——>dht11/22温湿度传感器
避障传感器
红外传感器：扩展——>通信模块——>红外接收模块
           需要设置串口波特率为9600
           需要点击右下角的打开串口
           和一个遥控器搭配使用
mp3模块：扩展——>执行器——>mp3模块
            ——>功能模块——>软串口
录放音频模块
oled显示屏：扩展——>显示器——>oled-12864显示屏
震动模块
垃圾桶：扩展——>执行器——>舵机模块
超声波传感器：扩展——>传感器——>超声波测距传感器
继电器：相当于一个开关
电机
水泵
水位传感器
土壤传感器
ds1302时钟模块
语音识别模块：需要设置串口  asr m08-b设置软件
雨滴传感器
循迹传感器：根据颜色的变化发出高低电平

3.智能小车

 是自带的一个需要组装连线并且可以连接传感器

前后运动和转动
        前进后退
            高电平前进（90 90）、高电平后退（-90 -90）
            低高电平前进（90 90）、高低电平后退（90 90）
        左转右转
            高电平左转（0 150）、高电平右转（150 0）
            低高电平左转（150 150）、高低电平右转（150 150）
避障
追随
红外感应
手机控制：需要加上蓝牙模块、手机上也需要安装app
循迹：有一个红外发送和接收光
      深色是高电平，浅色是低电平

三：学习资源

【arduino教程合集】超全的arduino教程（9小时）：各种传感器和小的实验（拖拽拼接）
