前言

现在随着个人设备越来越多,越来越需要多个设备之间相互感知和连接,设备和设备之间可以相互联动,形成互联互通的场景,而搭载HarmonyOS的设备恰好可以满足这一点 。下面通过开发一个HarmonyOS的多端分布式表白应用来实现设备之间的相互联动。

项目介绍

H5页面可以实现一些比较特殊的页面效果,所以选择在应用中集成H5页面。应用可以将页面直接投放到附近其他HarmonyOS设备上,实现多端设备分布式显示,同时应用可以跨端控制,更新应用页面,形成多设备协同的效果。

下面是效果展示:

多设备协同原理

HarmonyOS 给应用开发者提供了一套在多个设备不同应用之间进行任务流转的API接口,实现设备协同需要关注 流转任务管理服务分布式任务调度

流转任务管理服务:在流转发起端,接受用户应用程序注册,提供流转入口、状态显示、退出流转等管理能力。

分布式任务调度:提供远程服务启动、远程服务连接、远程迁移等能力,并通过不同能力组合,支撑用户应用程序完成跨端迁移或多端协同的业务体验。

分布式安全:提供E2E的加密通道,为用户应用程序提供安全的跨端传输机制,保证“正确的人,通过正确的设备,正确地使用数据”。

分布式软总线:使用基于手机、平板、智能穿戴、智慧屏等分布式设备的统一通信基座,为设备之间的互联互通提供统一的分布式通信能力。

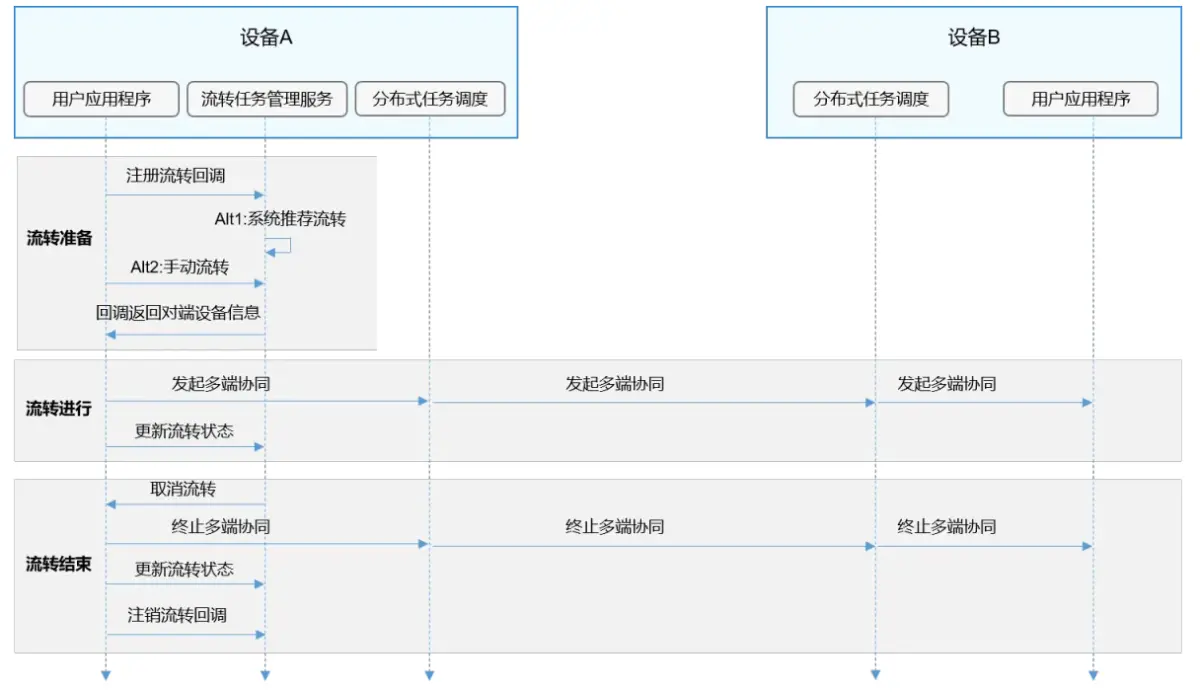

任务流转流程:设备A和设备B登录相同的华为账号,在同一网络下。设备A向设备B发起协同,应用程序需先向系统的流转任务管理服务 注册回调,获取到设备B的 DeviceId 等设备信息,设备A初始化分布式任务调度,通过设备DeviceId指定设备发起协同,设备B接收到协同请求,初始化分布式任务调度,启动对应的应用程序,把流转的状态上报给流转任务管理服务,流转任务管理服务返回流转结果,完成一次设备A到设备B的任务流转。

理解分布式软总线

分布式:指的是一种运行方式,简单来说就是任务可以在一个设备上运行,也可以多个设备连接起来一起运行,在多个设备中没有一个绝对的中心。

总线:简单了解一下“总线”的概念,在计算机系统中,各个部件之间传送信息的通道叫总线,外部设备通过相应的接口与总线相连接,组成了整个计算机系统。

分布式软总线:所以不难理解分布式软总线其实就是实现多个设备之间的连接,传递消息,实现任务多端运行的一种技术。在HarmonyOS中,底层已经帮我们实现了设备之间的组网、发现和连接,所以并不需要关心设备怎么通信,只需要调用底层封装好的接口,实现多设备协同就可以了。

实现步骤

实现分布式多设备协同,需要实现跨端启动应用、后台PA服务、分布式数据同步的功能,具体实现流程如下

一、跨设备启动应用

多设备协同实现的前提,需要在多端安装相同的应用,而在现实使用环境中,在多个设备中安装一个相同的应用还是一个比较麻烦的事。而HarmonyOS的原子化服务则不需要用户手动安装,由系统程序框架后台安装后即可使用,在HarmonyOS的服务中心以服务卡片的形式展示。

应用由原子化服务平台(Huawei Ability Gallery)管理和分发,只需要上传到原子化服务平台(Huawei Ability Gallery)即可,在多设备协同中,当设备A的应用向设备B的应用发起多端协同,如果设备B上没有安装对应服务,HarmonyOS会自动下载相关原子化服务,和A端的应用一起进行多端协同。

跨设备启动应用,也就是设备A上的应用可以拉起设备B上的应用。因为原子化服务应用免安装的特性,所以不用关心应用在多设备上的安装,只需实现跨设备启动应用即可。

1. 创建原子化服务

以原子化服务的形式创建项目, 原子化服务的特点是支持免安装,没有应用图标,只在 HarmanoyOS 服务中心以卡片的形式展现,支持跨端迁移和多端协同。

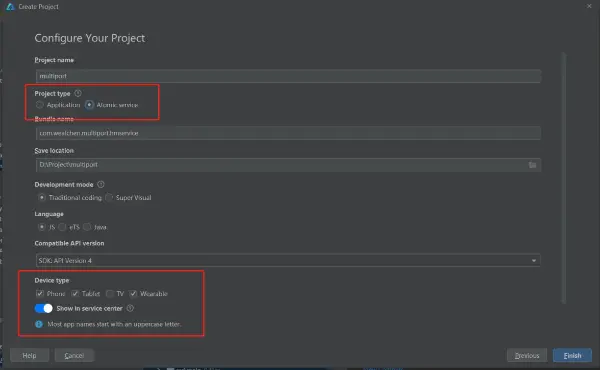

在新建项目时选择Atomic Service,创建一个原子化服务,同时打开Show in service center 开关,自动创建服务卡片,去掉TV的勾选状态,目前服务卡片不支持TV设备。

2. 创建HarmonyOS IDL接口

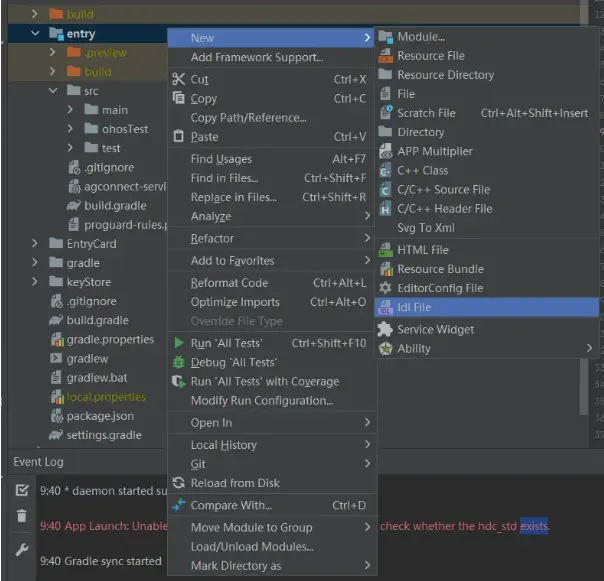

选择项目的module目录,点击鼠标右键,选择New>Idl File,如下图:

IDL是HarmonyOS的接口描述语言,可以实现IPC跨进程间通信,接口的提供方是服务端,客户端绑定应用的服务来进行交互。

在IDL中定义服务端接口,代码如下。

登录后复制

**interface** com.wealchen.multipoint.IMultiPointIdl {


  *//启动服务*
  void serviceStart([in] int code);

  *//发送消息*
  void sendMsg([in] int code,[in]int extras);

  *//停止服务*
  int serviceStop();
}

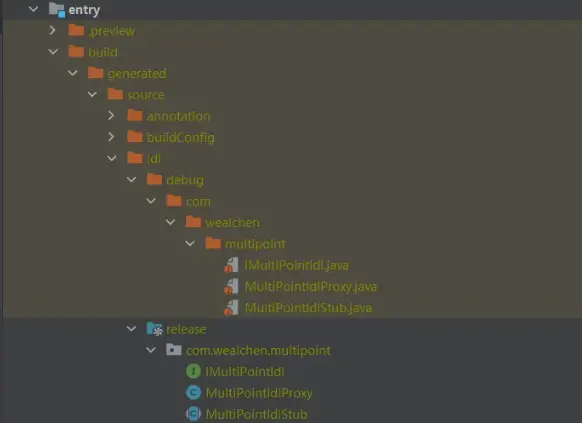

创建的IDL接口通过编译会在build > generated > source > Idl> 目录 debugrelease 下自动生成对应的接口类、桩类和代理类,如下图。

3. 实现后台接口服务

在HarmonyOS中,客户端绑定服务端后,获取到序列化的IRemoteObject对象,通过IRemoteObject对象实现客户端与服务端的通信,IRemoteObject在编译生成的桩类和代理类中已经完成了对象的创建和消息发送的实现,具体可查看上图中自动生成的代码。

创建一个Service后台服务MultiPointService,提供给客户端连接,并实现IDL中定义的接口,在接口实现中启动FA页面,接收客户端发送的消息,具体代码如下:

登录后复制

**public** **class** MultiPointService **extends** Ability {

  *// DESCRIPTOR 保持与 MultiPointIdlStub 和 MultiPointIdlProxy中的一致*
  **private** static final String DESCRIPTOR = "com.wealchen.multipoint.IMultiPointIdl";
  **private** static final String TAG = MultiPointService.class.getName();

  @Override
  **protected** void onStart(Intent intent) {

    **super**.onStart(intent);
  }

  @Override
  **protected** IRemoteObject onConnect(Intent intent) {

    **return** **new** MultiPointRemoteObject(DESCRIPTOR);
  }


  **private** **class** MultiPointRemoteObject **extends** MultiPointIdlStub {

    **public** MultiPointRemoteObject(String descriptor) {

      **super**(descriptor);
    }

    @Override
    **public** void serviceStart(int _code) **throws** RemoteException {

      *//启动WebViewAbility页面*
      Intent intent = **new** Intent();
      Operation operation = **new** Intent.OperationBuilder().withBundleName(getBundleName())
          .withAbilityName(WebViewAbility.class.getName()).build();
      intent
