【VerilogHDL】Verilog开发流程

1.设计规范

制定设计规格书，在任何设计中都是首先被完成的。主要是抽象描述带设计数字电路的功能、接口和整体结构。在此，并不需要考虑结构将如何由具体硬件电路来实现。

2.文本编辑

用任何文本编辑器都可以进行，也可以用专用的HDL编辑环境。编辑完成后的文件保存为.v文件。

3.功能仿真

将.v源文件调入HDL仿真软件进行功能仿真，检查逻辑功能是否正确（也叫前仿真），对简单的设计可以跳过这一步，只在布线完成以后，进行时序仿真。如果发现错误，则返回第二步，进行除错处理，知道正确为止。

4.逻辑综合

将.v源文件调入逻辑综合软件进行综合，即把语言综合成最简的布尔表达式和信号的连接关系。逻辑综合软件会生成.edf(edif)的EDA工业标准文件。
EDA：Electronics Design Automation，电子设计自动化。

5.布局布线

将.edf文件调入CPLD/FPGA厂家提供的软件中进行布线，即把设计好的逻辑放到CPLD/FPGA内。
CPLD：Complex Programmable Logic Device，复杂可编程逻辑器件。
FPGA：Field－Programmable Gate Array，现场可编程逻辑门阵列。

6.时序仿真

需要利用在布局布线中获得的精确参数，用仿真软件验证电路的时序（也叫后仿真）。如果发现错误则返回第5步，或者第2步进行除错处理，知道验证结果正确为止。这样的过程可能需要反复多次，才能将错误完全排除。

7.编程下载

确认仿真无误后，将文件下载到芯片中。

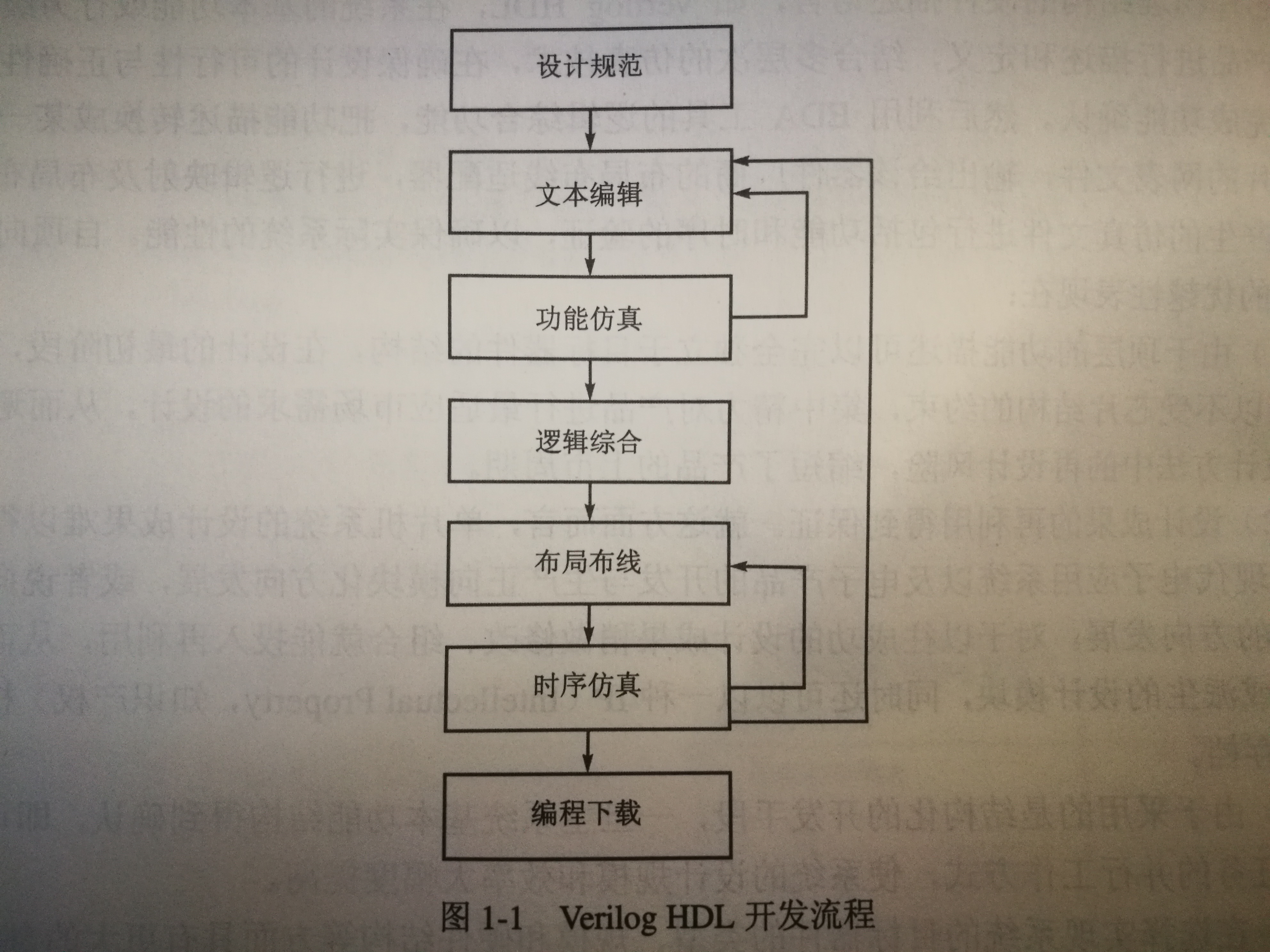

完整流程图如下所示。

引用文献：
1.《精通Verilog HDL语言编程》，刘 波 编著，电子工业出版社，2007年5月第1次印刷。
