AWS VPC 流量集中检测系列--(3)AWS GWLB集成FortiGate防火墙

B站视频：https://www.bilibili.com/video/BV1ee4y147HK/?spm_id_from=333.999.0.0

一、背景

之前在《AWS GWLB集成paloalto防火墙》里面提到过，AWS GWLB集成FortiGate防火墙的官方博客[1]缺少一些配置，导致无法实现防火墙的高可用。这篇文档来介绍一下AWS GWLB如何集成FortiGate防火墙。

FortiGate防火墙集成AWS GWLB需要注意：

FortiGate防火墙建议使用6.4.10版本。经过测试目前使用7.0.7版本无法正常工作，但是从6.4.10升级到7.0.7版本，流量是可以正常转发的。另外，不建议对防火墙执行降级操作，防火墙会丢配置，并且图形化界面可能遇到无法切换VDOM的Bug。所以目前生产环境建议使用6.4.10，7.2.2版本可以用于测试。
FortiGate防火墙建议配置VDOM，Fortigate默认没有带外管理接口，也就是所有接口默认都会转发数据流量，通过配置VDOM可以将管理流量与数据流量分离，从而简化路由配置。

二、Fortigate VDOM

FortiGate 中有两种类型的 VDOM 模式——Split VDOM 和 Multi-VDOM 。你可以将一个VDOM理解成一个虚拟的防火墙，不同的VDOM之间，默认情况下路由表、流量等都是隔离的。

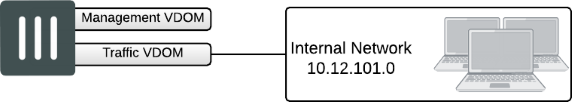

Split VDOM：启用Split VDOM 模式[2]后，FortiGate 会产生两个 VDOM，一个root VDOM 和 FG-Traffic VDOM。在Split VDOM 模式下，不能添加新的 VDOM。

这个非常实用的一个模式，激活这个模式能快速的将防火墙的管理平面和数据平面进行分离。但是在7.0.8版本之后，FortiGate取消了Split VDOM模式。

Root：只能允许管理工作，并且有分离的条目。
FG-Traffic：可以提供单独的安全策略并允许流量通过 FortiGate，它仅用于数据流量。

激活split-vdom命令：

config system global
 set vdom-mode split-vdom
end

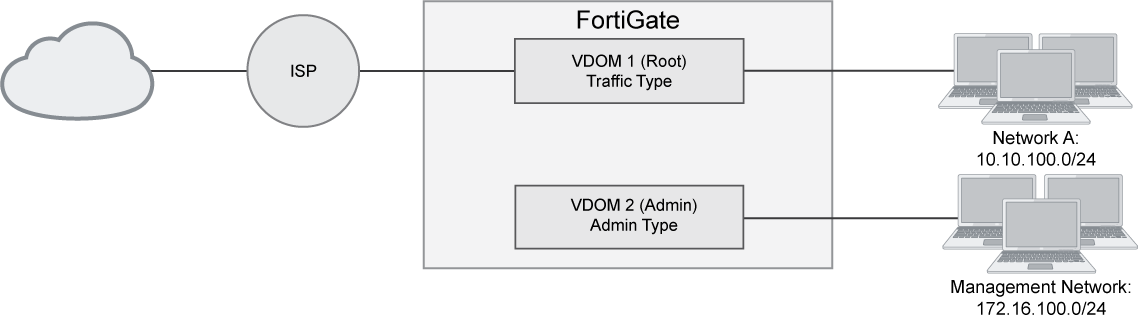

Multi-VDOM ：在7.0.8版本之后，只有Multi-VDOM模式[3]。Split VDOM模式更加适合小型网络，快速的分离管理和数据平面。Multi-VDOM更加适合ISP，可以划分多个租户并进行隔离，或者需要进行流量细分的大型网络。

激活Multi-VDOM模式之后，所有的VDOM配置都会迁移到root VDOM下，root VDOM用于管理防火墙，无法删除。一次只能存在一个管理 VDOM。建议管理 VDOM 具有 Internet 访问权限，否则与管理相关的服务（例如 FortiGuard 更新和查询）将无法工作。

激活multi-vdom命令：

config system global
    set vdom-mode multi-vdom
end

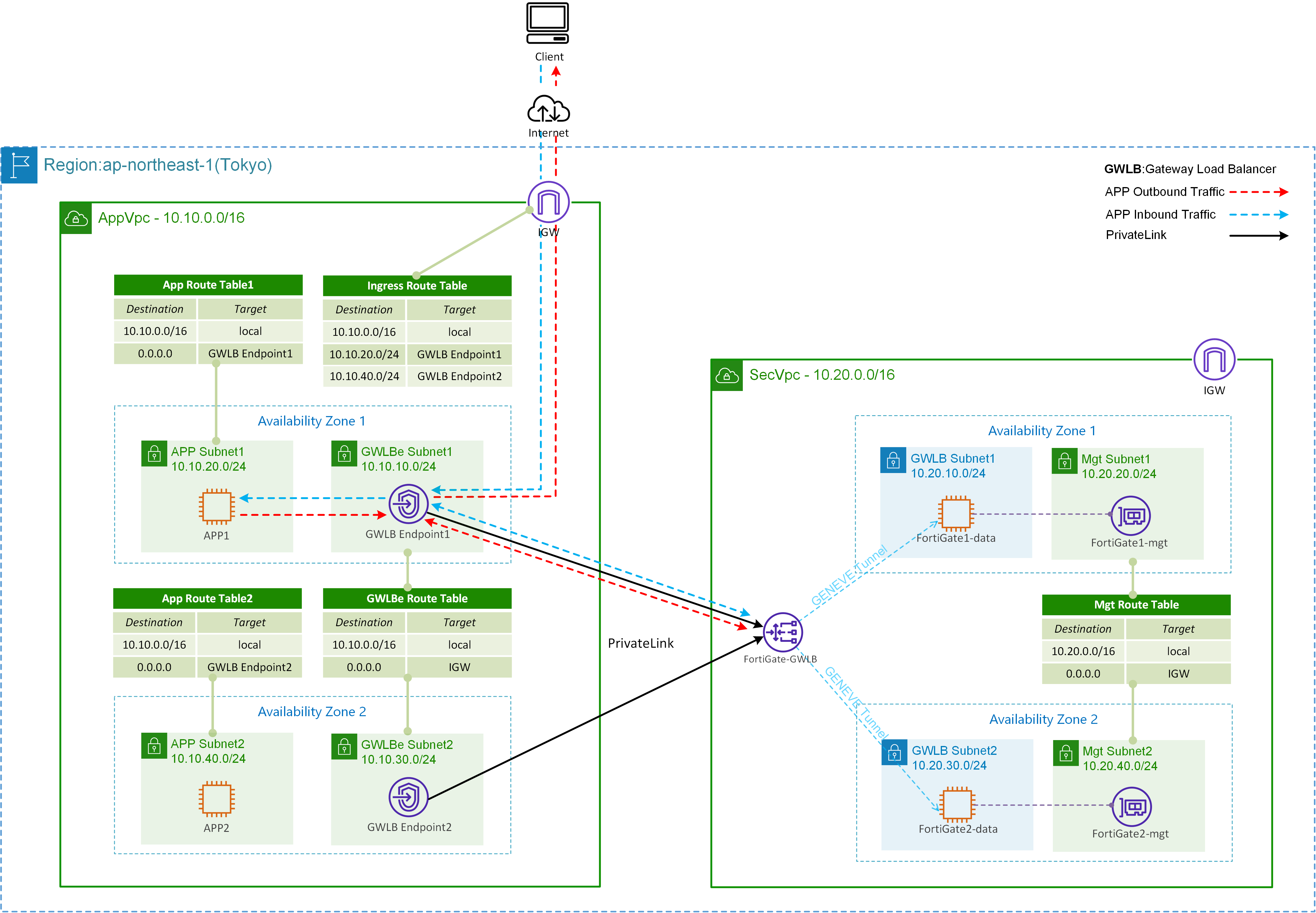

三、实验环境介绍

这里实验环境与之前的《AWS GWLB集成paloalto防火墙》是一样的，只是替换了防火墙产品。

这里AppVpc模拟业务的VPC，APP进出互联网的流量会被引导到SecVpc内的防火墙做安全检测，防火墙允许通过后，流量才能正常通信。

这次实验的核心组件：

GWLB：Gateway Load Balancer与防火墙建立GENEVE[4]隧道，使用UDP 6081来转发数据，这种封装方式让防火墙不用关闭源/目的地址检查，也不用做源/目的NAT的转换。GWLB会在子网创建一个弹性接口，流量通过这个弹性接口来转发。

GWLBe：Gateway Load Balancer endpoint 是由AWS PrivateLink提供的VPC终端节点，可以作为路由表中的下一跳存在，流量送到GWLBe后，会继续送往GWLB背后的实例。

Ingress Route Table：这个路由表关联在IGW上，路由表一般都是关联在子网，这里是AWS 2019年发布的一个功能VPC Ingress Routing[5]，让路由表可以关联到IGW上，用于控制入向的流量。

APP访问互联网流量路径（红色箭头）

AppVpc内的APP1想要访问Internet上的资源，所在子网关联的路由表将默认路由指向了GWLB Endpoint1。
GWLB Endpoint1 使用 AWS PrivateLink 将流量送到到GWLB，这里流量是由AWS来控制，无需用户配置。
GWLB会使用IP数据包的5元组或者3元组哈希来选择实例。GWLB使用GENEVE来封装原始IP流量，并通过UDP 6081发送到防火墙。GENEVE封装可以将所有的IP流量送到实例上，GWLB的侦听组上不需要为每个协议和端口配置侦听器。
- 当 GWLB 接收到新的 TCP/UDP 流时，它会使用 5 元组流哈希（源 IP、目标 IP、传输协议、源端口、目标端口）从目标组中选择一个健康的设备。随后，GWLB 将该流的所有数据包（正向和反向）路由到同一设备（粘性）。对于非 TCP/UDP 流，GWLB 仍然使用 3 元组（源 IP、目标 IP、传输协议）进行转发决策。
防火墙收到GENEVE报文，需要解封装流量，然后根据防火墙的安全策略决定是否允许流量通过。
防火墙重新使用GENEVE封装流量，并发送到GWLB。
GWLB根据 GENEVE TLV字段，选择转发到GWLB Endpoint1，并且发送时会去除GENEVE封装。
- 为了支持具有重叠 CIDR 的多租户设备，设备需要知道流量的来源。GWLB 还需要跟踪流量并避免用户流量的混合。GWLB 可以通过将每个数据包的类型-长度-值 (TLV) 三元组发送到设备的额外信息（例如 GWLBE/VPCE ID、附件 ID、流 Cookie）来实现这一点。
GWLB Endpoint1接受到流量，查看子网关联路由表，默认路由指向IGW，流量通过IGW访问Internet。
