天地图专题六：复杂操作，天地图上标注点的连线以及模拟点击事件

前面几篇文章主要是讲了加载天地图、在天地点上循环加载标注点并给标注点添加事件、根据标注点坐标确定地图的显示范围、在天地图显示坐标轨迹以及 在天地图上画多边形，电子范围。

本文再讲一点复杂操作。

1.在地图上展示一些标注点，这些标注点两两相连。 在线与不在线是两种不同颜色的图标。

2.如果标注点之间距离大于60千米，用红色虚线连接。如果标注点之间的距离小于60千米刚用蓝色虚线连接。

3.点击线条，在两个标注点显示两个标注点的距离，将两个点用实线连接。并且给相连的两个标注点大图标来表示，大图标也根据在线不在线使用不同的颜色。点击此标注点的时候，其他标注点恢复原状。

4.输入起点和终点，地图上连接两个点，并用实线连接两个点，两个点的图标用比较醒目的图标。

步骤：

1.准备数据。

点数据：

		//标注点数据
		var lnglats = [
		{"B":"23.2","L":"113.4","PName":"2222","Status":1},
		{"B":"23.7","L":"113.8","PName":"第四个点","Status":0},
		{"B":"23.1","L":"113.7","PName":"7777","Status":1},
		{"B":"23.5","L":"113.3","PName":"8888","Status":1}];

让标注点两两相连。线条数据。这里手工添，也可以写个函数来生成。 注意这里数据的组织。

                //两两相连的数据。第一个点和第二个点是一条线。第三个点和第四个点是一条线……依次类推
		var LinePoints = [
		{"B":"23.2","L":"113.4","PName":"2222","Status":1},
		{"B":"23.7","L":"113.8","PName":"第四个点","Status":1},
		{"B":"23.2","L":"113.4","PName":"2222","Status":1},
		{"B":"23.1","L":"113.7","PName":"7777","Status":1},
		{"B":"23.2","L":"113.4","PName":"2222","Status":1},
		{"B":"23.5","L":"113.3","PName":"8888","Status":1},
		{"B":"23.7","L":"113.8","PName":"第四个点","Status":1},
		{"B":"23.1","L":"113.7","PName":"7777","Status":1},
		{"B":"23.7","L":"113.8","PName":"第四个点","Status":1},
		{"B":"23.5","L":"113.3","PName":"8888","Status":1},
		{"B":"23.1","L":"113.7","PName":"7777","Status":1},
		{"B":"23.5","L":"113.3","PName":"8888","Status":1}
		];

2.根据坐标点计算中心点和缩放级别，并加载天地图。参见前面的文章。略。

3.把标注点和点名加载到地图上。参见前面的文章。 略

4.连线操作。以及给天地图上的线添加点击事件。

//根据连线LinePoints数组进行两两相连。
//给线条添加点击事件。
function showSLine() {

	var lineconfig={
		strokeColor: "rgb(0,68,102)",
		strokeWeight: 2,
		strokeOpacity: 1,
		strokeStyle:"dashed"
	};

	var disconfig = {//测距工具的配置
			strokeColor:"blue",	//折线颜色
			strokeWeight:"3px",	//折线的宽度，以像素为单位
			strokeOpacity:0.5,	//折线的透明度，取值范围0 - 1
			strokeStyle:"solid"	//折线的样式，solid或dashed
		};
	//创建测距工具对象
	lineTool = new TPolylineTool(map,disconfig);
        //循环遍历线条数组
	for (var i = 0; i < LinePoints.length; i = i + 2) {
		var j=i+1;
		var k=i/2;
		points[k]=[];
		points[k].push(new TLngLat(LinePoints[i].L, LinePoints[i].B));
		points[k].push(new TLngLat(LinePoints[j].L, LinePoints[j].B));
		SLine[k] = new TPolyline(points[k],lineconfig);//创建线条的对象
		points[k].dis=lineTool.getDistance(points[k]);//计算一条线两个点之间距离
		if(points[k].dis>60000){//大于60的用红色
			SLine[k].setStrokeColor("red");
		}
		SLine[k].id=k;
		SLine[k].distance=LinePoints[i].distance;
		SLine[k].LineName=LinePoints[i].PName+"-"+LinePoints[j].PName;//给线条命名。就是两个点名中间多一个“-”.用来在模拟点击的时候知道是模拟点击到的哪一条线。

		(function() {//给线条添加点击事件。
			var l=SLine[k];
			SLineclick[k] = TEvent.addListener(l, "click",function() {//线的点击事件
				//点击线的第一件是是把地图上的线条恢复到原始状态。就是把所有的线变成虚线。
				for(var i=0;i<SLine.length;i++){
					SLine[i].setStrokeStyle("dashed");
				}
				l.setStrokeStyle("solid");//把当前线设为实线。
				var thepoints=l.getLngLats();//获取线两端的点，
				thepointL1=thepoints[0][0]/100000;
				thepointL2=thepoints[1][0]/100000;
				thepointL1=thepointL1.toFixed(3);
				thepointL2=thepointL2.toFixed(3);//ie5.5+
				var  dispoints=[];
				var discenterArr=[];
				var discenterP={};//线两个端点点的中心坐标，在这里添加距离显示
				for(var j=0;j<lnglats.length;j++){
					//点击线，把地图上的标注恢复到原始状态。
					if (lnglats[j].Status == 1) {//恢复初始图标
						iconMaker[j].setIcon(icon);
					} else {
						iconMaker[j].setIcon(icon1);
					}
					//如果lnglats数组中的点的L值与线条的端点的L值相差在0.01以内，我们就认为它是同一个点。
					//也就是说我们点线条的时候，这个标注点将作为线条的端点来进行变化。
					if(Math.abs(lnglats[j].L-thepointL1)<0.01){
						if(lnglats[j].Status == 1){
							iconMaker[j].setIcon(icon2);
						}else{
							iconMaker[j].setIcon(icon3);
						}

						dispoints.push(new TLngLat(lnglats[j].L, lnglats[j].B));
						discenterArr.push(lnglats[j]);
					}
					if(Math.abs(lnglats[j].L-thepointL2)<0.01){
						if(lnglats[j].Status == 1){
							iconMaker[j].setIcon(icon2);
						}else{
							iconMaker[j].setIcon(icon3);
						}
						dispoints.push(new TLngLat(lnglats[j].L, lnglats[j].B));
						discenterArr.push(lnglats[j]);
					}
				}
				//点击线时，在线条的中心位置，显示两个点的距离，也就是线条长度。
				discenterP.L=(parseFloat(discenterArr[0].L)+parseFloat(discenterArr[1].L))/2;
				discenterP.B=(parseFloat(discenterArr[0].B)+parseFloat(discenterArr[1].B))/2;

				var distance=lineTool.getDistance(dispoints);
				distance=distance/1000;
				distance=distance.toFixed(1);

				var disconfig = {
					text:distance+'KM',
					offset:new TPixel(10,10),
					position:new TLngLat(discenterP.L,discenterP.B)
				};
       				 //创建地图文本对象
       				 map.removeOverLay(disLabel);
       				 disLabel=new TLabel(disconfig);
       				 disLabel.setBorderColor("rgb(40,150,205)");
       				 map.addOverLay(disLabel);
       				});
		})();
        	//向地图上添加线
        	map.addOverLay(SLine[k]);
        }
    }

5.模拟点击事件。搜索两个点的点名，触发两个点之间连线的点击事件。地图上将两个点突出显示。并用实线将两个点相连。在两个点中间位置显示距离。

    var LineName=[];
    $(document).ready(function(){
	//输入两个点名。地图上显示两个点相连的效果。
   	$("#user_loadq_icon").click(function(){
    		var start_point=$("#start_point").val();
    		var end_point=$("#end_point").val();
    		if(start_point==""||end_point==""){
    			return;
    		}

    		var pointName=start_point+"-"+end_point;
    		var pointName1=end_point+"-"+start_point;

    		LineName.length=0;
    		LineName.push(pointName);
    		LineName.push(pointName1);

		//遍历SLine。查找名字。
    		for(var i=0;i<SLine.length;i++){
    			if(SLine[i].LineName ==LineName[0] || SLine[i].LineName ==LineName[1] ){
    				TEvent.trigger(SLine[i],"click");//找到名字之后模拟点击线条。触发点击事件。连接两个点。
    			}

    		}
    	})
    })

到这里就基本实现了要达到的效果。

效果图：

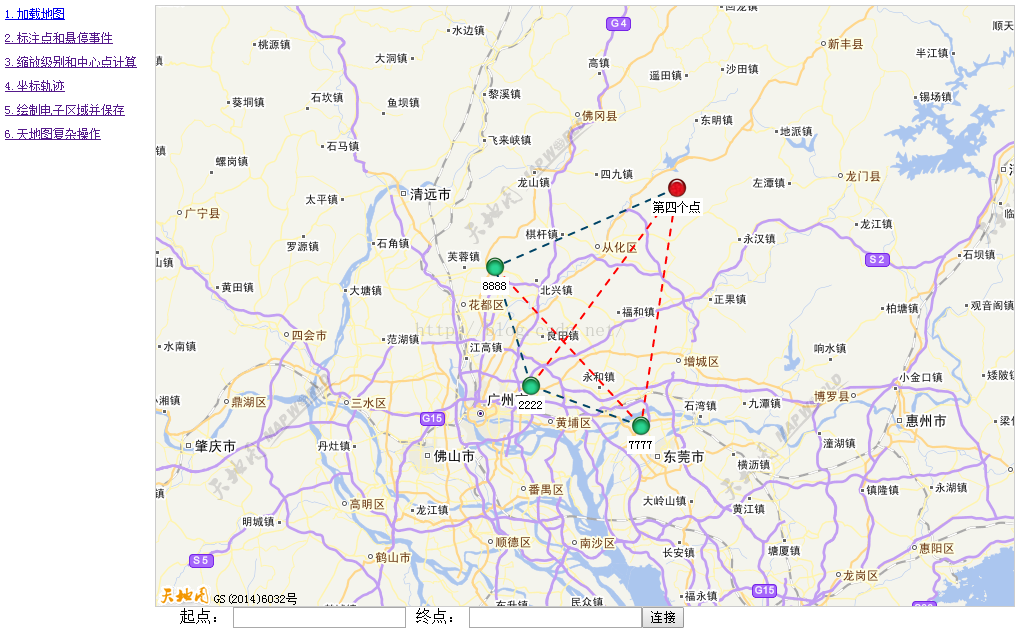

初始状态：

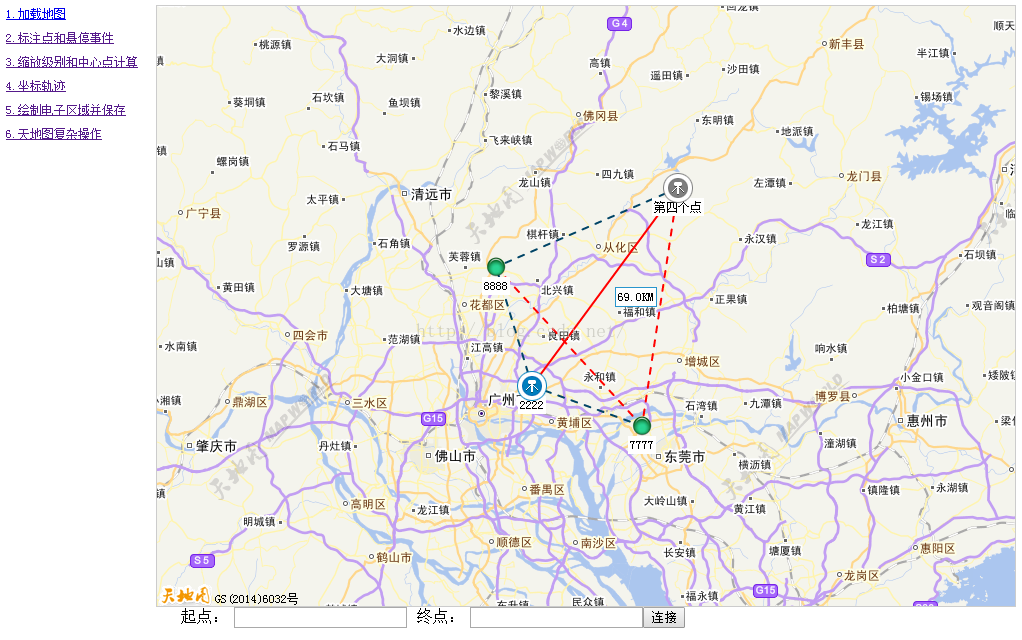

点击线条：

搜索连接（模拟点击事件）：

天地图系列暂时先到这里。 其实天地图有时候不是特别稳定。 可能其他地图会好一点点。

其实就是对接口的灵活运用而已。说难不难，说简单也不简单。

同样的接口，在不同的人手里可以发挥出不同的作用。

欢迎交流。

如果对它感兴趣可以下载，项目下载地址：https://github.com/liusaint/tiandituMap

演示地址：http://runningls.com/demos/tianditu/index.html?to=loadline
