DO-214封装

最新推荐文章于 2021-01-13 09:53:16 发布
最新推荐文章于 2021-01-13 09:53:16 发布
阅读量7.7k 收藏 12
点赞数 1
分类专栏： PCB设计
原文链接：https://www.cnblogs.com/vvsblog/p/11375787.html
版权

DO-214 is a standard that specifies a group of semiconductor packages for surface mounted diodes.

The standard includes multiple variants such as

DO-214AA (SMB), DO-214AB (SMC), and DO-214AC (SMA).

DO-214AC (SMA) is the smallest,

DO-214AB (SMC) is the largest.

DO-214AC (SMA) < DO-214AA (SMB) < DO-214AB (SMC)

louis：

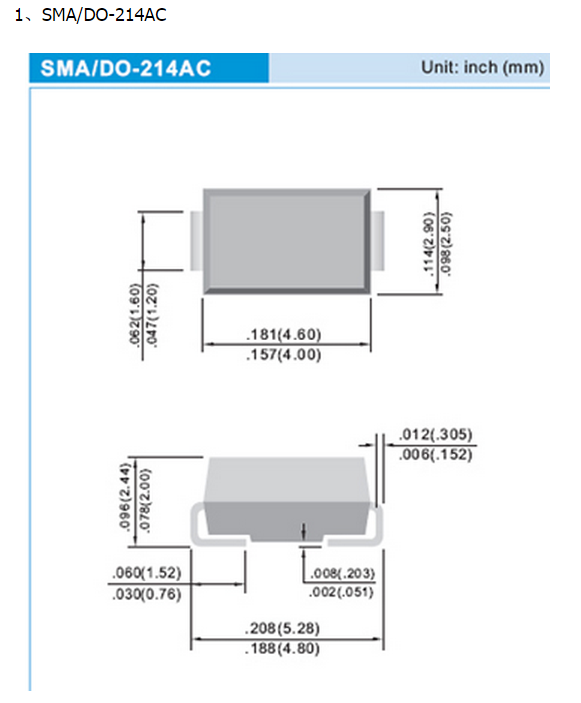

SMA（5.2x2.6）

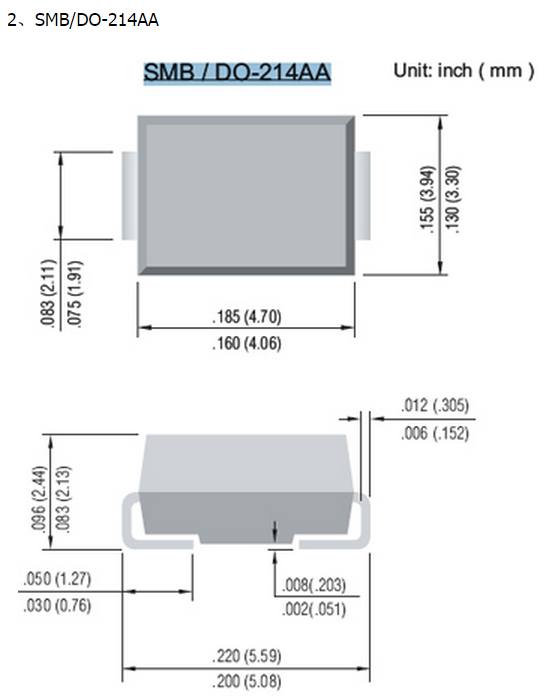

SMB（5.3x3.6）

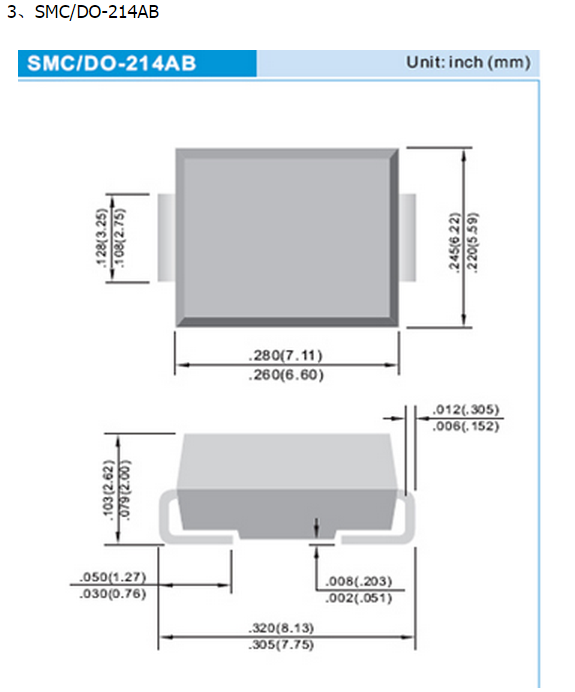

SMC（7.9x6）

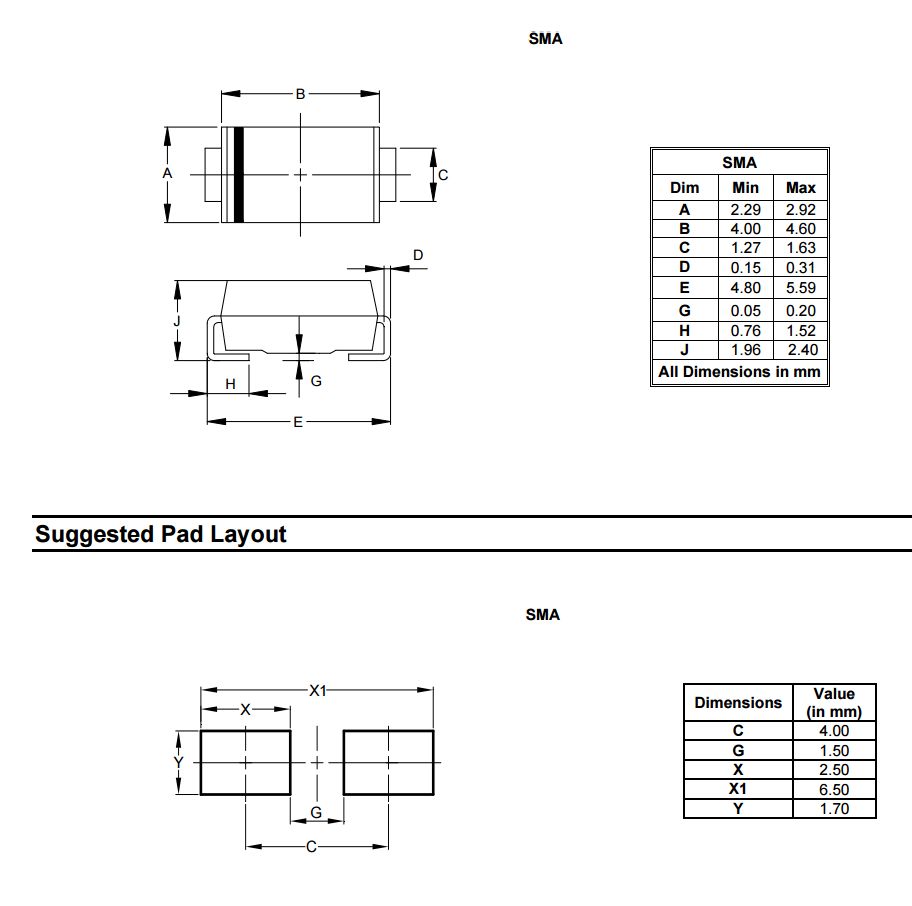

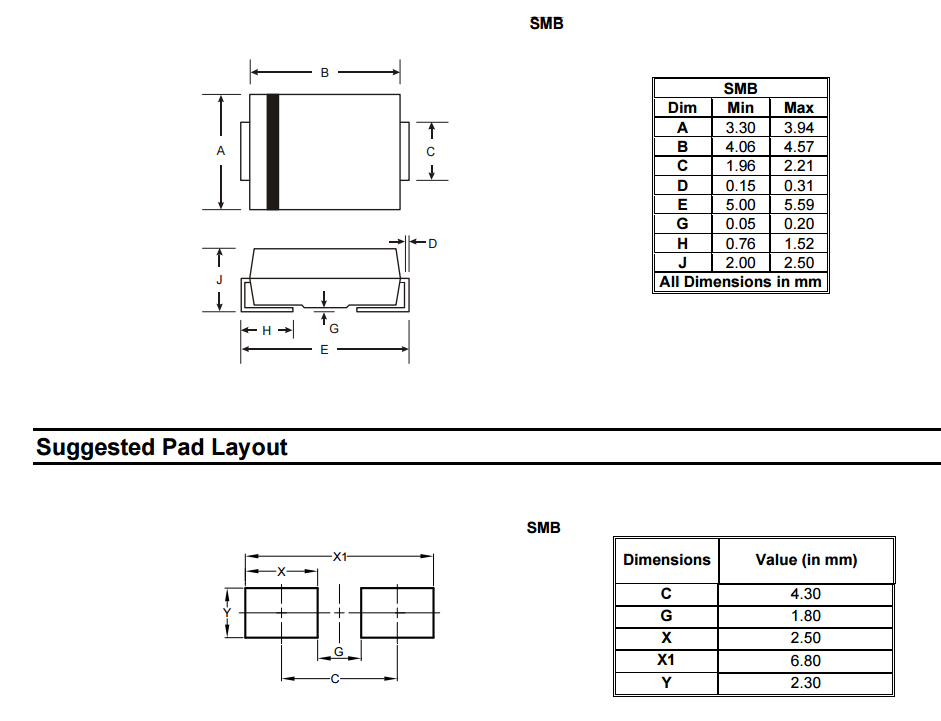

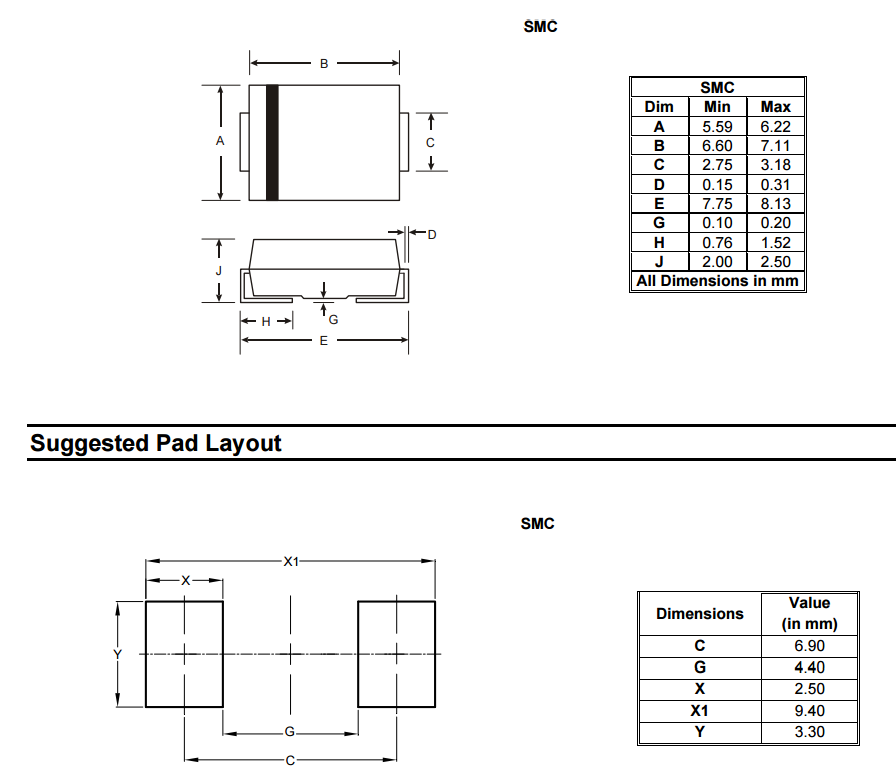

从以上的图片看来，这三种封装看上去差不多，没什么区别，但从实物体积上来分，可以看出：

SMA < SMB < SMC
