本文介绍了单边带调制（SSB）的基本概念，包括其数学表示、通过DSB调制过程形成上边带信号和下边带信号的方法，以及相干解调过程。SSB通过节省一半带宽和提高信噪比展示了其优势，同时与DSB和AM进行了比较。后续章节将探讨角度调制。
文章目录
前言
前面我们学习过了双边带抑制载波调制，因为其传输频谱有两个对称的边带而得名。那么既然是对称的边带，从节省带宽的角度来说，只传一个边带的话不是更好嘛？这就是本节内容——单边带调制。
注：本系列文章中所用框图大多截图于杨鸿文老师的通信原理视频课。
一、SSB的数学表示

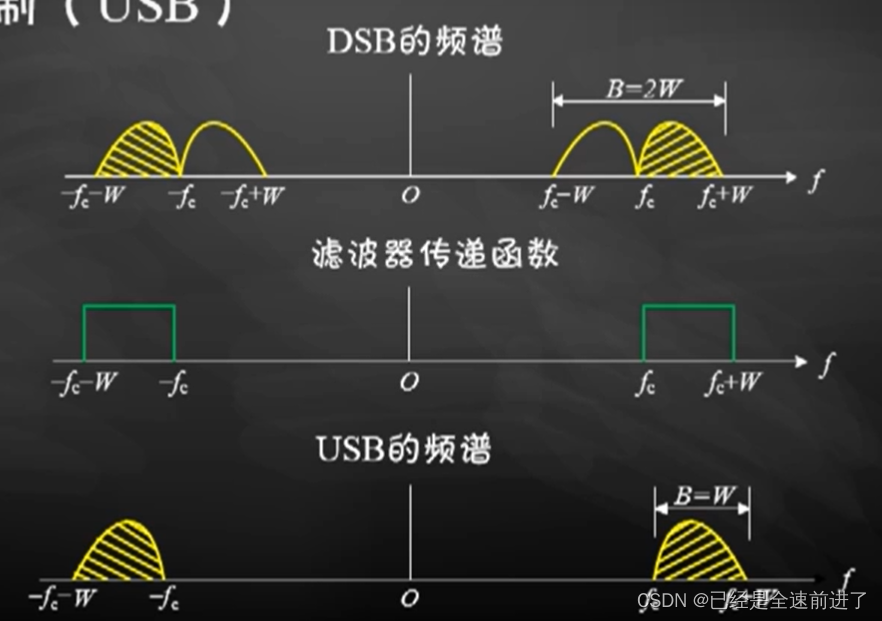

SSB与DSB的区别就是只传一个边带，我们只要将原信号的频谱过滤到一个边带，再将得到的信号作为新的调制信号再做DSB调制即可。
所以第一步我们先过滤掉一个边带，我们先考虑保留正频率，容易想到解析信号就是保留信号的正频率部分并扩大一倍所得到的信号，所有我们要的信号其实就是：
m U S B ( t ) = 1 2 Z m ( t ) = 1 2 [ m ( t ) + j m ^ ( t ) ] m_{USB}(t)=\frac{1}{2}Z_m(t)=\frac{1}{2}\left[m(t)+j\hat{m}(t)\right] mUSB(t)=21Zm(t)=21[m(t)+jm^(t)]
然后我们再做DSB调制，也就是将调制信号作为已调信号的复包络，根据带通信号与复包络的关系，容易推导出已调信号的表达式为
s U S B ( t ) = 1 2 m ( t ) cos 2 π f c t − 1 2 m ^ ( t ) sin 2 π f c t s_{USB}(t)=\frac{1}{2}m(t)\cos2\pi f_ct-\frac{1}{2}\hat{m}(t)\sin2\pi f_ct sUSB(
