霍尔元件的应用

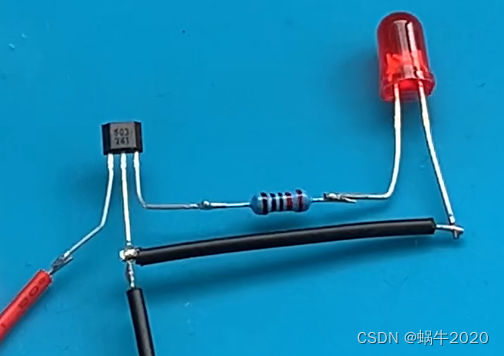

霍尔传感器有3个pin，分别是 正极 负极和输出pin。

输出pin接电阻和发光二极管。电阻起限流作用。
电源接5.5v直流电。当拿一个磁铁的N极靠近霍尔元件时，二极管越来越亮。当拿S极靠近霍尔元件时，二极管越来越暗。
N极磁场强度定义为正的磁场强度。
说明霍尔传感器输出电压与磁场强度B正相关。

霍尔元件常用于电机转速的测定。

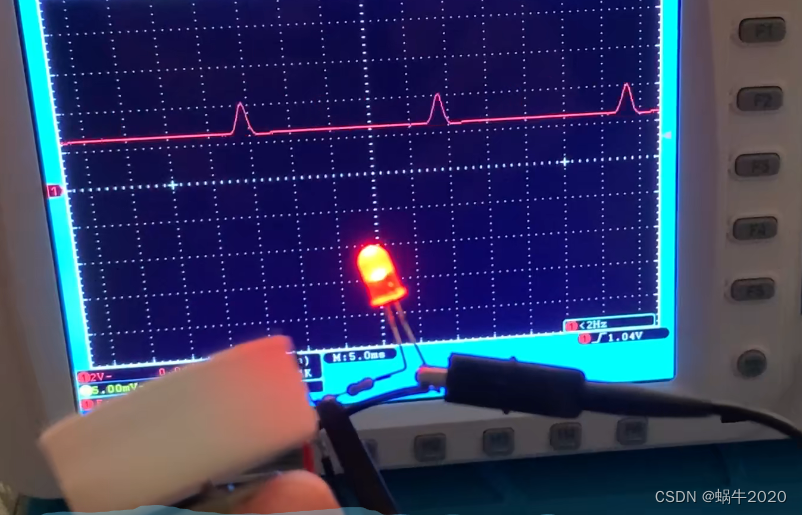

可以在电机上方装一个瓶盖，瓶盖上粘一小块磁铁，n极朝外，霍尔传感器靠近瓶盖，随着瓶盖转动，会形成一个个脉冲。（磁铁n极距离霍尔传感器越近，输出电压越大）可用于检测电机转速。
