linux dma框架【2】-peripheral和dma request id的绑定

已于 2024-11-04 18:49:15 修改
阅读量616 收藏 8
点赞数 14
分类专栏： linux driver子系统 文章标签： linux 运维 服务器
于 2024-11-04 18:46:54 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/liverdream/article/details/143485499
版权

dma框架比较简单，网上关于dma框架的文章很多也很详细，这里就不在重复，这里只介绍一个知识点，就是当dma channel的原或目的是peripheral的时候，dma控制器如何知道参加传输的是哪个peripheral，我们基于linux-5.15.73版本介绍。

通过linux dma框架【1】的介绍，我们知道peripheral参与的dma传输需要一组handshaking信号，这其实就需要soc厂家在设计soc时为需要用到dma的peripheral设计一组handshaking信号，并且接入每个channel的一个mux中，每个外设的handshaking信号是否被选通是通过一个id来配置的，这就是dma的request id，每组handshaking对应的request id是多少是在soc设计时就确定好的。

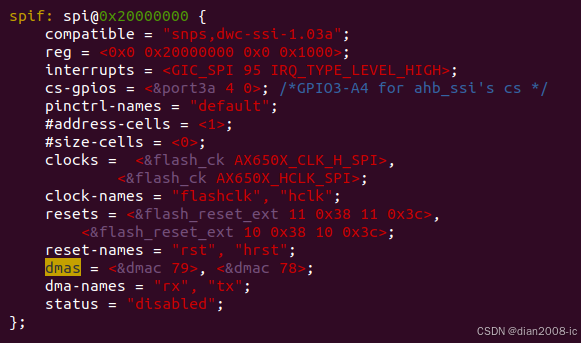

我们以上面的dts节点为例，里面的dmas属性描述的就是这个pepherial使用的是dmac的第78，79号request id。

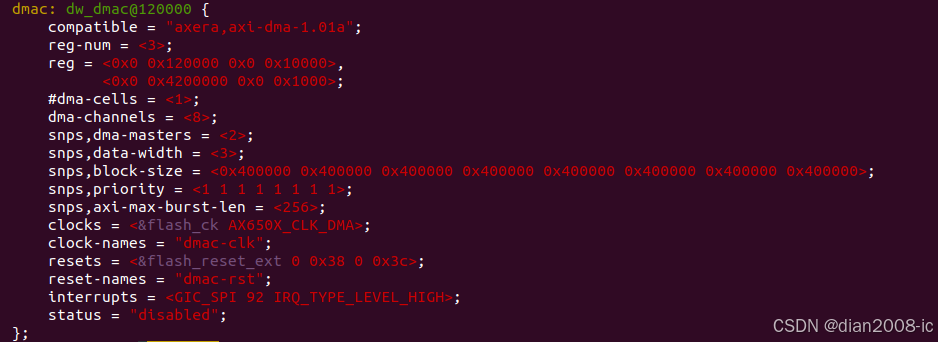

这个dmac对于的dts节点为

这其实就是通过dts来绑定pepherial和dma request id的方式，我们看看具体如何进行绑定的。

一、通过dts来绑定peripheral和dma request id的方式

1.client侧的channel request接
