Kafka源码中数据交互流程

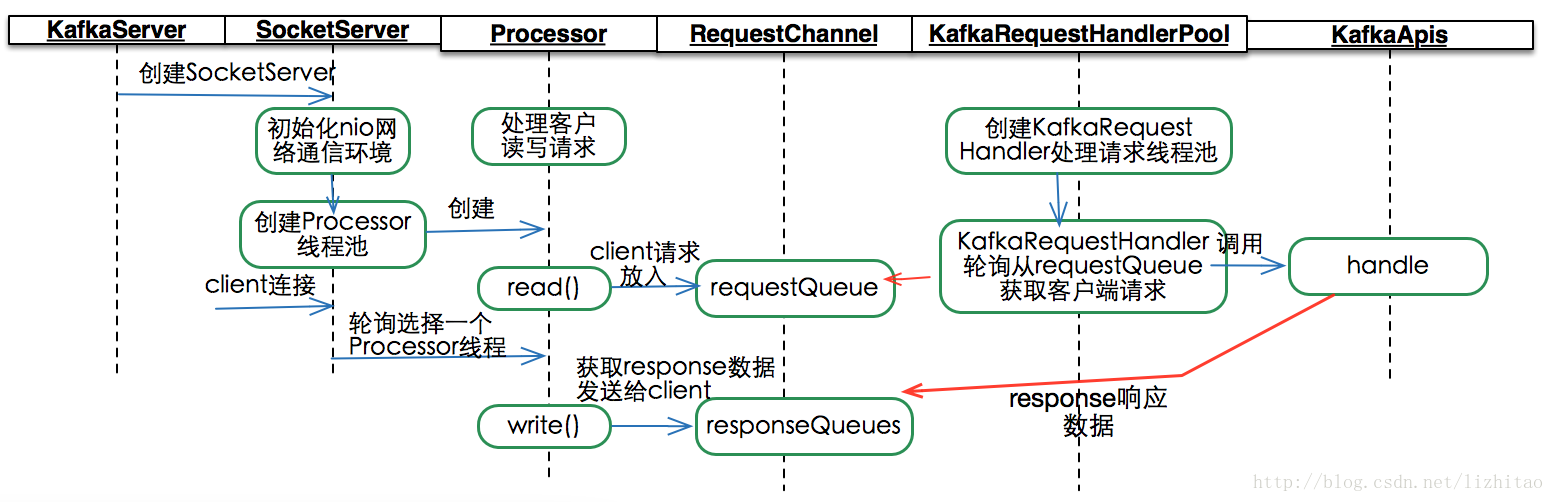

图1
1.概述
kafka启动时做很多初始化运行环境工作,具体请参考:apache kafka系列之源码分析走读-kafka内部模块分析
其中SockeServer类启动时,首先初始化NIO网络环境、启动监听、创建主线程、工作线程池、设置参数等等。
从上图1中可以看到整个交互过程中,kafka的所有逻辑处理和交互实际是交给KafkaApi类来处理的。
通过请求的类型,把具体的request路由到对应的handler处理。目前kafka并没有把handler抽象出来,
而是每个handler都是一个函数,混在KafkaApi类中。
2. Request请求类别
kafka-0.8.1版本中定义了10种类型请求,请求类型说明如下:
参数 | 说明(解释) | 请求二进制数据解码类 |
RequestKeys.ProduceKey | producer请求 | ProducerRequest |
RequestKeys.FetchKey | consumer请求 | FetchRequest |
RequestKeys.OffsetsKey | topic的offset请求 | OffsetRequest |
RequestKeys.MetadataKey | topic元数据请求 | TopicMetadataRequest |
RequestKeys.LeaderAndIsrKey | leader和isr信息更新请求 | LeaderAndIsrRequest |
RequestKeys.StopReplicaKey | 停止replica请求 | StopReplicaRequest |
RequestKeys.UpdateMetadataKey | 更新元数据请求 | UpdateMetadataRequest |
RequestKeys.ControlledShutdownKey | controlledShutdown请求 | ControlledShutdownRequest |
RequestKeys.OffsetCommitKey | commitOffset请求 | OffsetCommitRequest |
RequestKeys.OffsetFetchKey | consumer的offset请求 | OffsetFetchRequest |
下面是KafkaApi中handle方法代码:
def handle(request: RequestChannel.Request) {
try{
trace("Handling request: " + request.requestObj + " from client: " + request.remoteAddress)
request.requestId match {
case RequestKeys.ProduceKey => handleProducerRequest(request) // producer
case RequestKeys.FetchKey => handleFetchRequest(request) // consumer
case RequestKeys.OffsetsKey => handleOffsetRequest(request)
case RequestKeys.MetadataKey => handleTopicMetadataRequest(request)
case RequestKeys.LeaderAndIsrKey => handleLeaderAndIsrRequest(request) //成为leader或follower设置同步副本组信息
case RequestKeys.StopReplicaKey => handleStopReplicaRequest(request)
case RequestKeys.UpdateMetadataKey => handleUpdateMetadataRequest(request)
case RequestKeys.ControlledShutdownKey => handleControlledShutdownRequest(request) //shutdown broker
case RequestKeys.OffsetCommitKey => handleOffsetCommitRequest(request)
case RequestKeys.OffsetFetchKey => handleOffsetFetchRequest(request)
case requestId => throw new KafkaException("Unknown api code " + requestId)
}
} catch {
case e: Throwable =>
request.requestObj.handleError(e, requestChannel, request)
error("error when handling request %s".format(request.requestObj), e)
} finally
request.apiLocalCompleteTimeMs = SystemTime.milliseconds
}

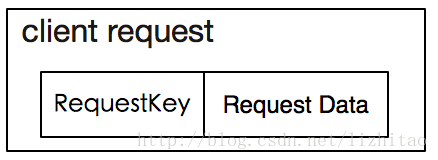

3.请求交互二进制数据格式
3.1 ProducerRequest二进制格式

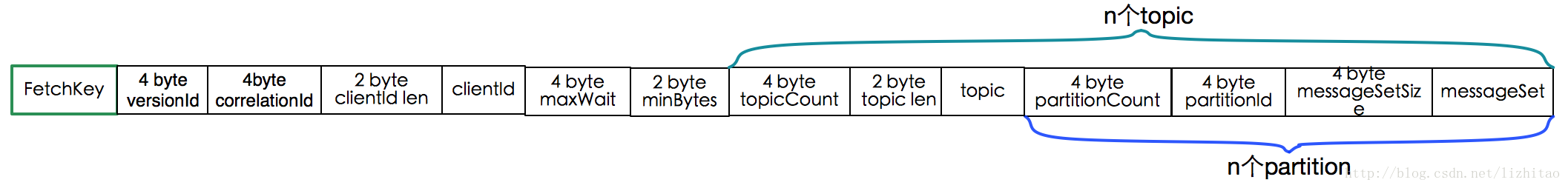

3.2 FetchRequest二进制格式

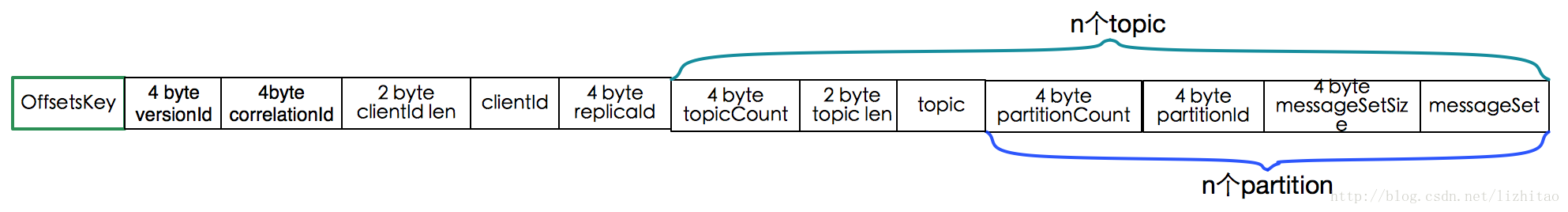

3.3 OffsetRequest二进制格式

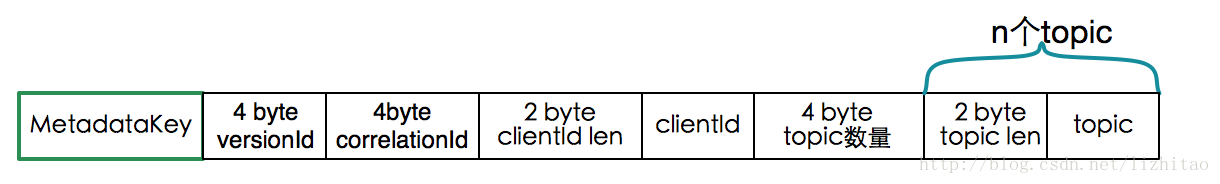

3.4 TopicMetadataRequest二进制格式

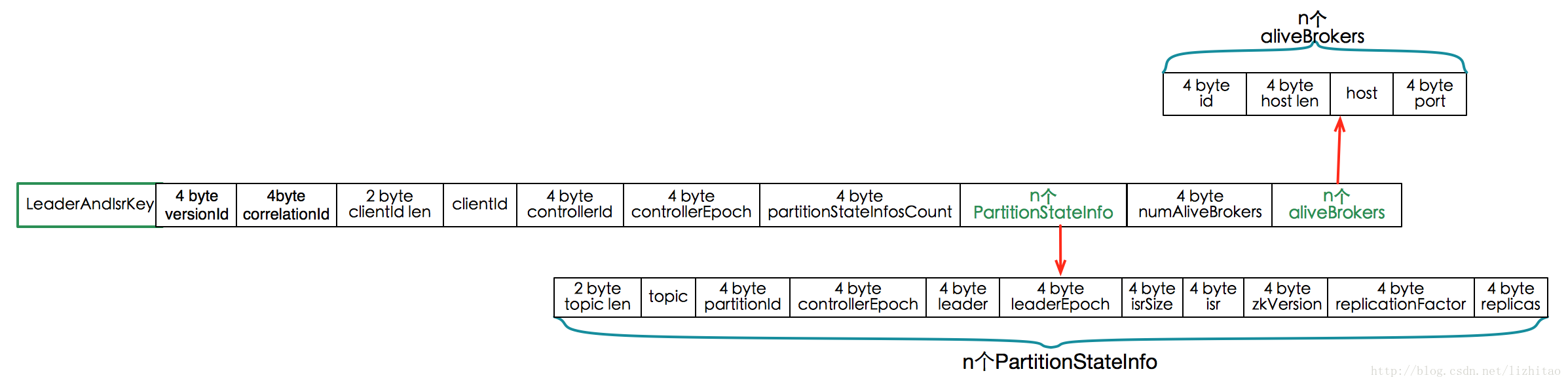

3.5 LeaderAndIsrRequest二进制格式
3.6 StopReplicaRequest二进制格式

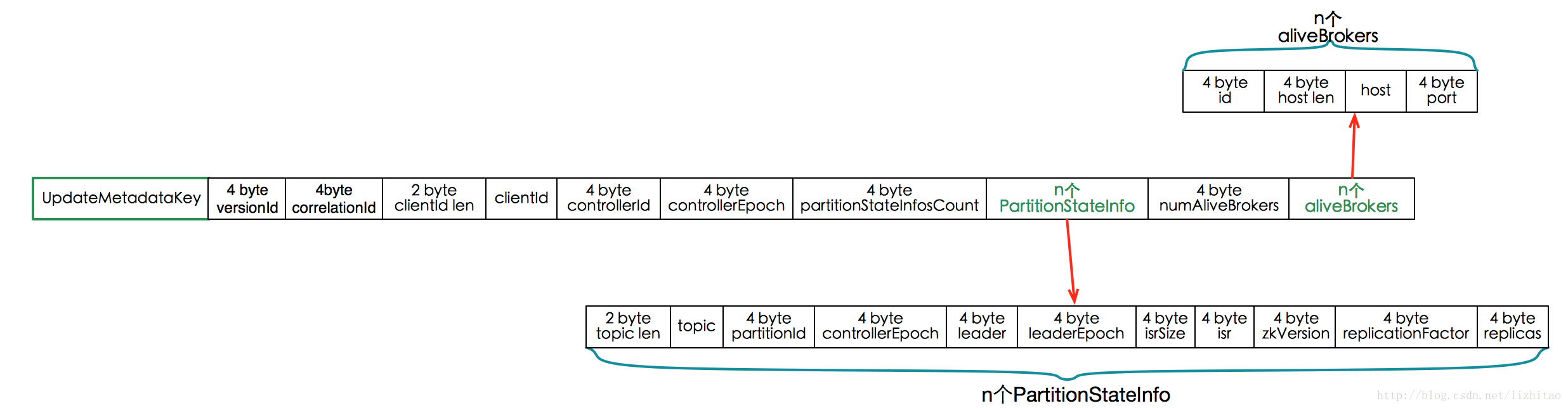

3.7 UpdateMetadataRequest二进制格式

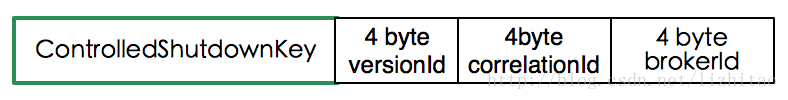

3.8 ControlledShutdownRequest二进制格式

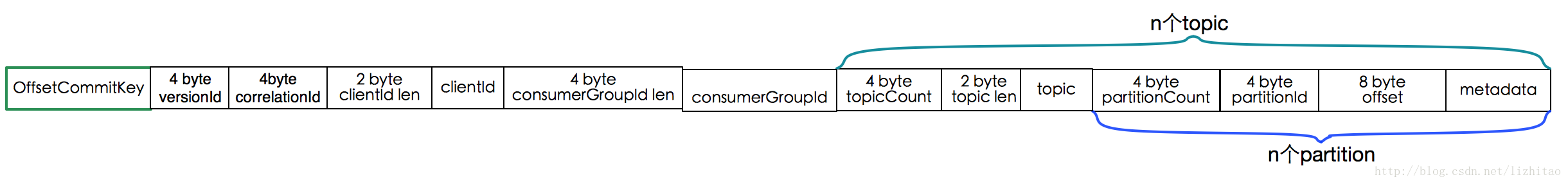

3.9 OffsetCommitRequest二进制格式

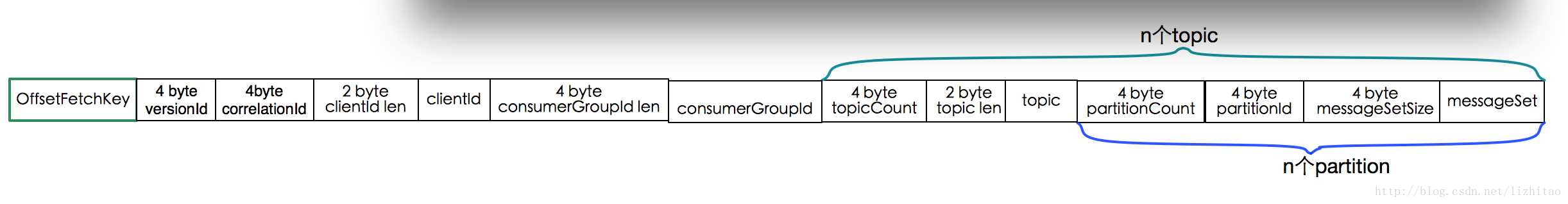

3.10 OffsetFetchRequest二进制格式
