x100 UART资源描述

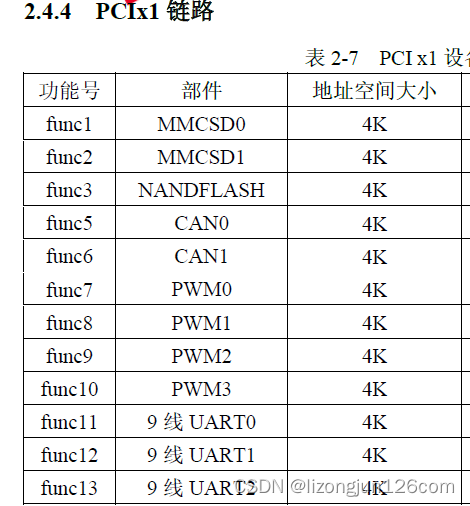

从飞腾x100套片软件开发手册描述来看，X100 UART是用X1下function 11-14.
在这里插入图片描述

标题BDF（Bus Number, Device Number, Function Number）

PCIe上所有的设备，无论是Type 0还是Type 1，在系统启动的时候，都会被分配一个唯一的地址，它有三个部分组成：

Bus Number：8 bits，也就是最多256条总线
Device Number：5 bits，也就是最多32个设备
Function Number：3 bits，也就是最多8个功能

ARI介绍

Alternative Routing-ID Interpretation，顾名思义，可替换的Routing ID，意味着这是一种要把Routing ID的部分或全部替换掉的机制。通常来讲，Requester ID和Comleter ID等Routing ID由Bus Number, Device Number, Function Number (BDF) 3个字段组成，其中Bus Number 8-bit，Device Number 5-bit，Function Number 3-bit，一共16-bit。即最多支持256个Bus、32个Device及8个Function。由于PCIe采用端到端的传输方式，每一个链路仅挂载一个设备，Device数量为1，Device Number恒为0，采用5-bit宽的Device Number没有意义；此外3-bit Function Number最高支持8个Function，对有多个VM的SR-IOV系统而言，8个Function稍显不足。

基于以上原因，从PCIe Gen3开始提供一种ARI机制，取消了Device Number字段，合并到Function Number字段中，这样Routing ID便变成了8-bit Bus Number + 8-bit Function Number的格式，最多支持的Bus数量不变，支持的Function数量增大到256个。
